公布日：2022.08.12
申请日：2022.05.18
分类号：C02F9/02(2006.01)I
摘要
本发明公开了一种用于水污染治理的污水再生多层级回收处理设备，涉及污水回收再生技术领域，尤其涉及本发明通过设置一级过滤组件、二级溶气组件、三级过滤区、四级炭吸附器、五级静置曲环、倒v形导流弧板、感光传感器和发光器，实现了污水多级处理回收净水及回收污水内废料的功能，提高了工作效率、降低劳动强度，减少占地面积，解决了前期处理污水，回收污水需要较大面积的沉淀池，需要较长时间反应，造成效率较慢，工人需要较长时间捞取悬浮废料的问题。
权利要求书

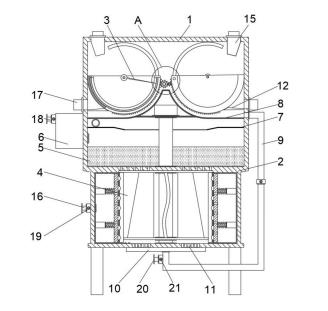

1.一种用于水污染治理的污水再生多层级回收处理设备，包括壳体(1)和隔板(2)，所述隔板(2)固定设于壳体(1)的中部，所述壳体(1)的底部四个拐角处安装有支撑座，所述壳体(1)的顶端安装有进污管(15)，其特征在于，所述壳体(1)内设有一级过滤组件(3)和二级溶气组件(4)，所述一级过滤组件(3)设于壳体(1)的顶壁与隔板(2)之间，且一级过滤组件(3)设于进污管(15)的正下方，所述一级过滤组件(3)的正下方设有倒v形导流弧板(8)，且一级过滤组件(3)的外端滑动抵接有导向弧板(12)，所述倒v形导流弧板(8)和导向弧板(12)固定设于壳体(1)内；所述倒v形导流弧板(8)处设有导流管(9)，所述导流管(9)的一端与壳体(1)贯通连接，且另一端贯通连接有喷压板(10)，所述喷压板(10)远离导流管(9)的一面与壳体(1)贯通连接，且喷压板(10)固定设于壳体(1)的底面的中心处，所述壳体(1)的底壁和隔板(2)均开设有流液通口(11)，所述倒v形导流弧板(8)与隔板(2)之间设有五级静置曲环(7)，所述隔板(2)的顶面设有三级过滤区(5)，所述五级静置曲环(7)和三级过滤区(5)之间的中部通过导管贯通连接有四级炭吸附器(6)，所述四级炭吸附器(6)固定设于壳体(1)的外端，所述二级溶气组件(4)设于隔板(2)与壳体(1)的底壁之间，所述二级溶气组件(4)的两端正对流液通口(11)，所述二级溶气组件(4)处适配有感光传感器(13)和发光器(14)，所述感光传感器(13)和发光器(14)电性连接控制面板，所述感光传感器(13)和发光器(14)安装于壳体(1)的底壁内；所述一级过滤组件(3)包括弧形框架(303)，所述弧形框架(303)对称设有两个，所述弧形框架(303)内安装有过滤弧网(304)，所述弧形框架(303)的圆心点处通过轴承转动套接有固定连接杆(306)，所述固定连接杆(306)固定设于壳体(1)内，所述固定连接杆(306)的外端固定设有连接套(307)，所述连接套(307)的两端与弧形框架(303)的内壁滑动抵接，所述连接套(307)的外端设有刮板(308)，所述刮板(308)的外端与弧形框架(303)的内壁滑动抵接，两个所述弧形框架(303)的相对外端设有弧形齿条区(305)，两个所述弧形齿条区(305)啮合连接有齿轮(302)，且弧形齿条区(305)设于齿轮(302)的对称处，所述齿轮(302)固定连接有第一电动转杆(301)，所述第一电动转杆(301)转动设于壳体(1)内，且第一电动转杆(301)的外端与齿轮(302)固定套接，其中一个所述弧形齿条区(305)与齿轮(302)之间通过转轴啮合连接有校正齿轮，校正齿轮转动设于壳体(1)内。
2.根据权利要求1所述的一种用于水污染治理的污水再生多层级回收处理设备，其特征在于，所述二级溶气组件(4)包括第二电动转杆(401)，所述第二电动转杆(401)转动设于壳体(1)内，且第二电动转杆(401)设于隔板(2)与壳体(1)的底板之间的外端部套设有连接板(402)，所述连接板(402)对称设有两个，所述连接板(402)垂直设于第二电动转杆(401)，两个所述连接板(402)之间设有负压扇叶(403)和抵接杆(404)，且负压扇叶(403)设于抵接杆(404)与第二电动转杆(401)之间，所述连接板(402)的外端转动套设有进气箱(405)，所述进气箱(405)固定设于壳体(1)内，所述进气箱(405)内滑动设有滑板(408)，所述滑板(408)的一侧一体化设有泡凸(407)，所述进气箱(405)的内环壁开设有泡孔(406)，所述泡凸(407)的局部贯穿泡孔(406)并与抵接杆(404)活动抵接，所述滑板(408)相背泡凸(407)的一侧对称设有震泡回位组件(409)，所述震泡回位组件(409)与滑板(408)垂直设置，且震泡回位组件(409)固定安装于进气箱(405)内。
3.根据权利要求2所述的一种用于水污染治理的污水再生多层级回收处理设备，其特征在于，所述震泡回位组件(409)由滑动缸套(410)、支撑弹簧(411)、滑块(412)、伸缩杆(413)和弹性垫(414)，所述滑动缸套(410)固定设于进气箱(405)内，所述滑块(412)和弹性垫(414)设于滑动缸套(410)内，且滑块(412)的外端与滑动缸套(410)的内壁抵接，所述滑块(412)的一端与弹性垫(414)抵接，且滑块(412)的另一端与伸缩杆(413)固定连接，所述伸缩杆(413)远离滑块(412)的一端贯穿滑动缸套(410)的内壁延伸到其外部并与滑板(408)固定连接，所述支撑弹簧(411)的外端固定套设于伸缩杆(413)的外端，且支撑弹簧(411)的两端分别抵接于滑动缸套(410)的端部和滑板(408)的一端。
4.根据权利要求3所述的一种用于水污染治理的污水再生多层级回收处理设备，其特征在于，所述负压扇叶(403)设于多个，且负压扇叶(403)以第二电动转杆(401)的中轴线为圆心并按环形阵列分布，所述抵接杆(404)设有多个，且抵接杆(404)以第二电动转杆(401)的中轴线为圆心并按环形阵列分布，所述滑板(408)设有多个，且滑板(408)以进气箱(405)的圆心为中心按环形阵列分布。
5.根据权利要求1所述的一种用于水污染治理的污水再生多层级回收处理设备，其特征在于，所述弧形框架(303)的外端对称设有限位滑凸，所述壳体(1)开设有限位滑凸的弧形滑道(309)，限位滑凸设于弧形滑道(309)内，所述三级过滤区(5)由多个过滤网叠合构成。
6.根据权利要求5所述的一种用于水污染治理的污水再生多层级回收处理设备，其特征在于，所述四级炭吸附器(6)贯通连接有收液管(18)，所述二级溶气组件(4)贯通连接有进气管(16)，所述收液管(18)和进气管(16)上均安装有单向阀(19)，所述壳体(1)在五级静置曲环(7)与倒v形导流弧板(8)之间以及导向弧板(12)处的侧壁均贯通连接有收污管(17)。
7.根据权利要求6所述的一种用于水污染治理的污水再生多层级回收处理设备，其特征在于，所述壳体(1)的底壁还贯通连接有切排管(20)，所述切排管(20)安装于导流管(9)上，且切排管(20)设于壳体(1)的正下方，所述切排管(20)和导流管(9)上均安装有控制阀(21)。
发明内容
本发明的目的在于：实现了污水多级处理回收净水及回收污水内废料的功能，提高了工作效率、降低劳动强度，减少占地面积；
为了实现上述目的，本发明采用了如下技术方案：
一种用于水污染治理的污水再生多层级回收处理设备，包括壳体和隔板，所述隔板固定设于壳体的中部，所述壳体的底部四个拐角处安装有支撑座，所述壳体的顶端安装有进污管，所述壳体内设有一级过滤组件和二级溶气组件，所述一级过滤组件设于壳体的顶壁与隔板之间，且一级过滤组件设于进污管的正下方，所述一级过滤组件的正下方设有倒v形导流弧板，且一级过滤组件的外端滑动抵接有导向弧板，所述倒v形导流弧板和导向弧板固定设于壳体内；
所述倒v形导流弧板处设有导流管，所述导流管的一端与壳体贯通连接，且另一端贯通连接有喷压板，所述喷压板远离导流管的一面与壳体贯通连接，且喷压板固定设于壳体的底面的中心处，所述壳体的底壁和隔板均开设有流液通口，所述倒v形导流弧板与隔板之间设有五级静置曲环，所述隔板的顶面设有三级过滤区，所述五级静置曲环和三级过滤区之间的中部通过导管贯通连接有四级炭吸附器，所述四级炭吸附器固定设于壳体的外端，所述二级溶气组件设于隔板与壳体的底壁之间，所述二级溶气组件的两端正对流液通口，所述二级溶气组件处适配有感光传感器和发光器，所述感光传感器和发光器电性连接控制面板，所述感光传感器和发光器安装于壳体的底壁内；
所述一级过滤组件包括弧形框架，所述弧形框架对称设有两个，所述弧形框架内安装有过滤弧网，所述弧形框架的圆心点处通过轴承转动套接有固定连接杆，所述固定连接杆固定设于壳体内，所述固定连接杆的外端固定设有连接套，所述连接套的两端与弧形框架的内壁滑动抵接，所述连接套的外端设有刮板，所述刮板的外端与弧形框架的内壁滑动抵接，两个所述弧形框架的相对外端设有弧形齿条区，两个所述弧形齿条区啮合连接有齿轮，且弧形齿条区设于齿轮的对称处，所述齿轮固定连接有第一电动转杆，所述第一电动转杆转动设于壳体内，且第一电动转杆的外端与齿轮固定套接。
进一步的，所述二级溶气组件包括第二电动转杆，所述第二电动转杆转动设于壳体内，且第二电动转杆设于隔板与壳体的底板之间的外端部套设有连接板，所述连接板对称设有两个，所述连接板垂直设于第二电动转杆，两个所述连接板之间设有负压扇叶和抵接杆，且负压扇叶设于抵接杆与第二电动转杆之间，所述连接板的外端转动套设有进气箱，所述进气箱固定设于壳体内，所述进气箱内滑动设有滑板，所述滑板的一侧一体化设有泡凸，所述进气箱的内环壁开设有泡孔，所述泡凸的局部贯穿泡孔并与抵接杆活动抵接，所述滑板相背泡凸的一侧对称设有震泡回位组件，所述震泡回位组件与滑板垂直设置，且震泡回位组件固定安装于进气箱内。
进一步的，所述震泡回位组件由滑动缸套、支撑弹簧、滑块、伸缩杆和弹性垫，所述滑动缸套固定设于进气箱内，所述滑块和弹性垫设于滑动缸套内，且滑块的外端与滑动缸套的内壁抵接，所述滑块的一端与弹性垫抵接，且滑块的另一端与伸缩杆固定连接，所述伸缩杆远离滑块的一端贯穿滑动缸套的内壁延伸到其外部并与滑板固定连接，所述支撑弹簧的外端固定套设于伸缩杆的外端，且支撑弹簧的两端分别抵接于滑动缸套的端部和滑板的一端。
进一步的，所述负压扇叶设于多个，且负压扇叶以第二电动转杆的中轴线为圆心并按环形阵列分布，所述抵接杆设有多个，且抵接杆以第二电动转杆的中轴线为圆心并按环形阵列分布，所述滑板设有多个，且滑板以进气箱的圆心为中心按环形阵列分布。
进一步的，所述弧形框架的外端对称设有限位滑凸，所述壳体开设有限位滑凸的弧形滑道，限位滑凸设于弧形滑道内，所述三级过滤区由多个过滤网叠合构成。
进一步的，所述四级炭吸附器贯通连接有收液管，所述二级溶气组件贯通连接有进气管，所述收液管和进气管上均安装有单向阀，所述壳体在五级静置曲环与倒v形导流弧板之间以及导向弧板处的侧壁均贯通连接有收污管。
进一步的，所述壳体的底壁还贯通连接有切排管，所述切排管安装于导流管上，且切排管设于壳体的正下方，所述切排管和导流管上均安装有控制阀。
综上所述，由于采用了上述技术方案，本发明的有益效果是：
本发明通过设置一级过滤组件、二级溶气组件、三级过滤区、四级炭吸附器、五级静置曲环、倒v形导流弧板、感光传感器和发光器，实现了污水多级处理回收净水及回收污水内废料的功能，提高了工作效率、降低劳动强度，减少占地面积，解决了前期处理污水，回收污水需要较大面积的沉淀池，需要较长时间反应，造成效率较慢，工人需要较长时间捞取悬浮废料的问题。
（发明人：陆卫卫;陆亮亮;侍从纲）
