公布日：2022.09.30
申请日：2022.06.27
分类号：B01D24/10(2006.01)I;B01D24/02(2006.01)I;B01D24/46(2006.01)I
摘要
本发明公开了一种无动力农村生活污水处理装置，雨水管及过滤箱，所述过滤箱上设有用于将砾石推出的推料板，所述推料板与过滤箱之间设有第一弹簧；所述雨水管上设有用于为推料板蓄能的水车，所述水车连接有卷线盘，所述卷线盘与推料板之间设有第一拉绳，所述第一拉绳两端分别与推料板及卷线盘相连；所述过滤箱上设有储料箱，所述储料箱上设有与推料板相配合的开门板，所述过滤箱上设有与开门板相配合的第一槽口，所述开门板与储料箱之间设有第二弹簧，本发明提供了一种可自动更换过滤箱内砾石层的污水处理装置，并对更换后的砾石进行清洗回收，大大提升了污水处理装置的使用效率，降低了使用成本。
权利要求书

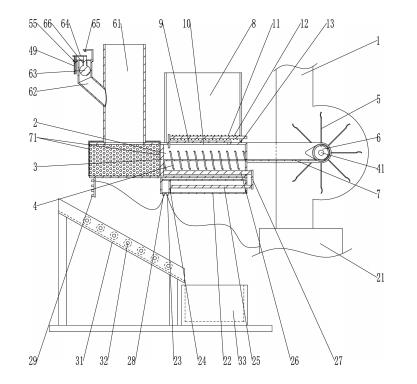

1.一种无动力农村生活污水处理装置，包括雨水管（1）及过滤箱（2），其特征在于：所述过滤箱（2）上设有用于将砾石推出的推料板（3），所述推料板（3）与过滤箱（2）之间设有第一弹簧（4）；所述雨水管（1）上设有用于为推料板（3）蓄能的水车（5），所述水车（5）连接有卷线盘（6），所述卷线盘（6）与推料板（3）之间设有第一拉绳（7），所述第一拉绳（7）两端分别与推料板（3）及卷线盘（6）相连；所述过滤箱（2）上设有储料箱（8），所述储料箱（8）上设有与推料板（3）相配合的开门板（9），所述过滤箱（2）上设有与开门板（9）相配合的第一槽口（10），所述开门板（9）与储料箱（8）之间设有第二弹簧（11）；所述开门板（9）上设有导向杆（12），所述第二弹簧（11）套设于导向杆（12）上且两端分别顶靠储料箱（8）及开门板（9），所述储料箱（8）上设有与开门板（9）相配合的第二槽口（13）；所述雨水管（1）连接有储水箱（21），所述过滤箱（2）上设有与储水箱（21）相连的缸体（22），所述缸体（22）上设有与储水箱（21）相连的第一接口（23），所述缸体（22）内设有与推料板（3）相配合的活塞（24）；所述活塞（24）上设有活塞杆（25），所述推料板（3）上设有顶杆（26），所述顶杆（26）与活塞杆（25）间通过连接板（27）相连，所述缸体（22）上设有第二接口（28），所述过滤箱（2）上设有与第二接口（28）相连的若干喷头（29）；所述水车（5）连接有输入轴（41），所述卷线盘（6）转动设于输入轴（41）上，所述过滤箱（2）上设有与输入轴（41）相配合的第一安装板（42）及第二安装板（43），所述卷线盘（6）上设有棘轮（44），所述第一安装板（42）上设有与棘轮（44）相配合的锁定齿（45）；所述锁定齿（45）上设有滑动杆（46），所述滑动杆（46）上套设有第三弹簧（47），所述第一安装板（42）上设有与滑动杆（46）相配合的第三安装板（48），所述第三弹簧（47）设于锁定齿（45）与第三安装板（48）之间，所述滑动杆（46）一端连接有第二拉绳（49）；所述卷线盘（6）上设有第一齿部（51），所述输入轴（41）上设有与第一齿部（51）相配合的离合器（52），所述离合器（52）与第二安装板（43）之间设有第四弹簧（53），所述离合器（52）一侧设有与第一齿部（51）相配合的第二齿部（54），另一侧设有第三拉绳（55）；所述过滤箱（2）上设有污水管（61），所述污水管（61）一侧设有检测管（62），所述检测管（62）内设有浮球（63），所述浮球（63）穿设检测管（62）上端设有浮球板（64），所述检测管（62）上设有与浮球板（64）相配合的第一按钮（65），所述浮球板（64）与第二拉绳（49）及第三拉绳（55）相连，所述浮球（63）与检测管（62）之间设有第五弹簧（66）；所述过滤箱（2）上设有升降门板（71），所述污水管（61）上设有与升降门板（71）相连的电动推杆（72），所述电动推杆（72）与第一按钮（65）电连接。
2.根据权利要求1所述的一种无动力农村生活污水处理装置，其特征在于：所述过滤箱（2）下方设有与之相配合的落料斗（31），所述落料斗（31）上设有若干滚筒（32），所述落料斗（31）连接有回收箱（33）。
发明内容
本发明针对现有技术中的不足，提供了一种无动力农村生活污水处理装置。
为解决上述技术问题，本发明通过下述技术方案得以解决：一种无动力农村生活污水处理装置，包括雨水管及过滤箱。
上述方案中，优选的，所述过滤箱上设有用于将砾石推出的推料板，所述推料板与过滤箱之间设有第一弹簧；
所述雨水管上设有用于为推料板蓄能的水车，所述水车连接有卷线盘，所述卷线盘与推料板之间设有第一拉绳，所述第一拉绳两端分别与推料板及卷线盘相连；
所述过滤箱上设有储料箱，所述储料箱上设有与推料板相配合的开门板，所述过滤箱上设有与开门板相配合的第一槽口，所述开门板与储料箱之间设有第二弹簧。
上述方案中，优选的，所述开门板上设有导向杆，所述第二弹簧套设于导向杆上且两端分别顶靠储料箱及开门板，所述储料箱上设有与开门板相配合的第二槽口。
上述方案中，优选的，所述雨水管连接有储水箱，所述过滤箱上设有与储水箱相连的缸体，所述缸体上设有与储水箱相连的第一接口，所述缸体内设有与推料板相配合的活塞。
上述方案中，优选的，所述活塞上设有活塞杆，所述推料板上设有顶杆，所述顶杆与活塞杆间通过连接板相连，所述缸体上设有第二接口，所述过滤箱上设有与第二接口相连的若干喷头。
上述方案中，优选的，所述过滤箱下方设有与之相配合的落料斗，所述落料斗上设有若干滚筒，所述落料斗连接有回收箱。
上述方案中，优选的，所述水车连接有输入轴，所述卷线盘转动设于输入轴上，所述过滤箱上设有与输入轴相配合的第一安装板及第二安装板，所述卷线盘上设有棘轮，所述第一安装板上设有与棘轮相配合的锁定齿。
上述方案中，优选的，所述锁定齿上设有滑动杆，所述滑动杆上套设有第三弹簧，所述第一安装板上设有与滑动杆相配合的第三安装板，所述第三弹簧设于锁定齿与第三安装板之间，所述滑动杆一端连接有第二拉绳。
上述方案中，优选的，所述卷线盘上设有第一齿部，所述输入轴上设有与第一齿部相配合的离合器，所述离合器与第二安装板之间设有第四弹簧，所述离合器一侧设有与第一齿部相配合的第二齿部，另一侧设有第三拉绳。
上述方案中，优选的，所述过滤箱上设有污水管，所述污水管一侧设有检测管，所述检测管内设有浮球，所述浮球穿设检测管上端设有浮球板，所述检测管上设有与浮球板相配合的第一按钮，所述浮球板与第二拉绳及第三拉绳相连，所述浮球与检测管之间设有第五弹簧。
上述方案中，优选的，所述过滤箱上设有升降门板，所述污水管上设有与升降门板相连的电动推杆，所述电动推杆与第一按钮电连接。
本发明的有益效果是：本发明提供了一种可自动更换过滤箱内砾石层的污水处理装置，并对更换后的砾石进行清洗回收，大大提升了污水处理装置的使用效率，降低了使用成本。
（发明人：刘亮;许宁宁;程莎莎）
