公布日：2022.10.11
申请日：2021.04.01
分类号：C02F1/72(2006.01)I;C02F1/78(2006.01)I;C02F101/30(2006.01)N;C02F101/10(2006.01)N
摘要
本发明涉及一种三相催化氧化处理污水的装置，包括塔体，所述塔体内部由下到上依次设有气水混合区、一级氧化反应区和二级氧化反应区，气水混合区上端设有进水口、下端设有进气口，气水混合区内部底侧设有曝气嘴与进气口连通，气水混合区与一级氧化反应区之间通过一级隔断筛板隔开，一级氧化反应区与二级氧化反应区之间通过二级隔断筛板隔开，塔体上端设有溢流区，且二级氧化反应区上端插入溢流区中并且端口设有溢流堰，溢流区一侧下端设有出水口、另一侧下端设有循环接口与循环管路的输入端相连，所述循环管路的输出端与一级氧化反应区上端连通，溢流区上端设有出气口。本发明提高了臭氧利用率和反应效率，且使用灵活，占地面积小。
权利要求书

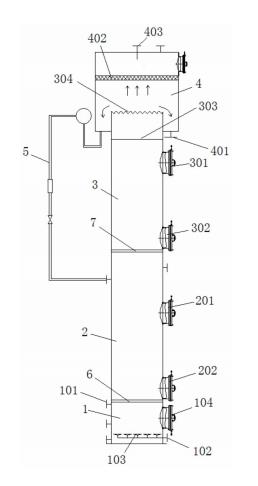

1.一种三相催化氧化处理污水的装置，其特征在于：包括塔体，所述塔体内部由下到上依次设有气水混合区(1)、一级氧化反应区(2)和二级氧化反应区(3)，其中所述气水混合区(1)上端设有进水口(101)、下端设有进气口(102)，所述气水混合区(1)内部底侧设有曝气嘴(103)与所述进气口(102)连通，所述气水混合区(1)与一级氧化反应区(2)之间通过一级隔断筛板(6)隔开，所述一级氧化反应区(2)与二级氧化反应区(3)之间通过二级隔断筛板(7)隔开，所述塔体上端设有溢流区(4)，且所述二级氧化反应区(3)上端插入所述溢流区(4)中并且端口设有溢流堰(304)，所述溢流区(4)一侧下端设有出水口(401)、另一侧下端设有循环接口与一个循环管路(5)的输入端相连，所述循环管路(5)的输出端与所述一级氧化反应区(2)上端连通，所述溢流区(4)上端设有出气口(403)。
2.根据权利要求1所述的三相催化氧化处理污水的装置，其特征在于：所述气水混合区(1)内设有隔板(105)，且所述气水混合区(1)内部通过隔板(105)分隔成多个腔体，每个腔体上端均设有进水口(101)，每个腔体底部均设有一组曝气嘴(103)，各组曝气嘴(103)中间交汇处通过管路与所述进气口(102)连通。
3.根据权利要求1所述的三相催化氧化处理污水的装置，其特征在于：所述气水混合区(1)一侧设有清理口(104)。
4.根据权利要求1所述的三相催化氧化处理污水的装置，其特征在于：所述一级氧化反应区(2)一侧上端设有一级填料口(201)、下端设有一级清理口(202)。
5.根据权利要求1所述的三相催化氧化处理污水的装置，其特征在于：所述二级氧化反应区(3)一侧上端设有二级填料口(301)、下端设有二级清理口(302)。
6.根据权利要求1或5所述的三相催化氧化处理污水的装置，其特征在于：所述二级氧化反应区(3)内部设有压料筛板(303)。
7.根据权利要求1所述的三相催化氧化处理污水的装置，其特征在于：所述循环管路(5)上设有循环泵、流量计和控制阀。
8.根据权利要求1所述的三相催化氧化处理污水的装置，其特征在于：所述溢流区(4)内设有丝网除沫器(402)。
发明内容
本发明的目的在于提供一种三相催化氧化处理污水的装置，提高了气体利用率和反应效率，且使用灵活，占地面积小。
本发明的目的是通过以下技术方案来实现的：
一种三相催化氧化处理污水的装置，包括塔体，所述塔体内部由下到上依次设有气水混合区、一级氧化反应区和二级氧化反应区，其中所述气水混合区上端设有进水口、下端设有进气口，所述气水混合区内部底侧设有曝气嘴与所述进气口连通，所述气水混合区与一级氧化反应区之间通过一级隔断筛板隔开，所述一级氧化反应区与二级氧化反应区之间通过二级隔断筛板隔开，所述塔体上端设有溢流区，且所述二级氧化反应区上端插入所述溢流区中并且端口设有溢流堰，所述溢流区一侧下端设有出水口、另一侧下端设有循环接口与一个循环管路的输入端相连，所述循环管路的输出端与所述一级氧化反应区上端连通，所述溢流区上端设有出气口。
所述气水混合区内设有隔板，且所述气水混合区内部通过隔板分隔成多个腔体，每个腔体上端均设有进水口，每个腔体底部均设有一组曝气嘴，各组曝气嘴中间交汇处通过管路与所述进气口连通。
所述气水混合区一侧设有清理口。
所述一级氧化反应区一侧上端设有一级填料口、下端设有一级清理口。
所述二级氧化反应区一侧上端设有二级填料口、下端设有二级清理口。
所述二级氧化反应区内部设有压料筛板。
所述循环管路上设有循环泵、流量计和控制阀。
所述溢流区内设有丝网除沫器。
本发明的优点与积极效果为：
1、本发明的气水混合区内设有隔板将区内横向分隔成多个腔体，每个腔体均设有进水口和曝气嘴，这种新型气水分布方式明显改善了臭氧在废水中的分布和停留状态，减少了因气体流量大造成的小范围局部紊流和局部涡流导致的臭氧化分布与停留的不均匀性。
2、本发明在塔体内纵向形成多级串联氧化反应区，氧化反应更为充分彻底。
3、本发明设有循环管路，实现内循环的同时不造成内部紊流，可根据需要决定是否开启以进一步强化反应，使用更加灵活。
4、本发明塔体为一体化结构，塔体合适的径高比确保反应器形态对满足反应需求，减少设备占地面积。
（发明人：刘艳;刘凯;王楠）
