公布日：2022.09.20
申请日：2022.06.10
分类号：C02F3/34(2006.01)I;B01F27/922(2022.01)I;B01F31/441(2022.01)I;C02F101/30(2006.01)N
摘要
本发明中公开了一种有机废水的生物处理设备，涉及污水处理技术领域；具体包括处理池，所述处理池的顶部安装有顶盖，所述顶盖的顶部设置有多个安装槽，且安装槽的顶部固定安装有设备支架，所述设备支架的顶部固定安装有储料机构，所述安装槽的内部安装有连接器机构，且顶盖侧面安装有与连接器机构传动连接的驱动机构。本发明中分散器机构下降与废水接触时，将药剂分散在污水中，在分散器机构下降时通过限位机构的设置，分散器机构做旋转运动，带动药剂和废水混合，其次，带动震荡机构进行运动，将废水进行震荡处理，提高药剂分散的速度，且避免药剂添加时进入空气造成内部处理环境的改变，提高废水处理效率。
权利要求书

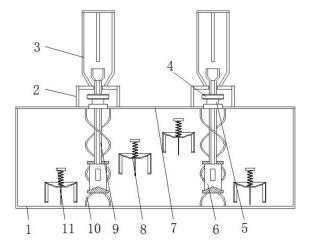

1.一种有机废水的生物处理设备，包括处理池（1），所述处理池（1）的顶部安装有顶盖（7），所述顶盖（7）的顶部设置有多个安装槽，且安装槽的顶部固定安装有设备支架（2），其特征在于，所述设备支架（2）的顶部固定安装有储料机构（3），所述安装槽的内部安装有连接器机构（5），且顶盖（7）侧面安装有与连接器机构（5）传动连接的驱动机构（4），所述连接器机构（5）的内部安装有可升降的送料机构（9），且送料机构（9）的底部转动安装有分散器机构（6），所述处理池（1）的底部内壁和顶盖（7）之间安装有多组限位机构（10），且限位机构（10）由两个螺旋状滑杆构成，分散器机构（6）滑动安装于限位机构（10）内部，所述处理池（1）的内部安装有多个横杆（11），且横杆（11）的底部活动安装有震荡机构（8），震荡机构（8）与分散器机构（6）接触连接。
2.根据权利要求1所述的一种有机废水的生物处理设备，其特征在于，所述送料机构（9）包括螺纹管（901），且螺纹管（901）的两侧设置有限位滑面（902），螺纹管（901）的顶部设置有进料斗（903）。
3.根据权利要求2所述的一种有机废水的生物处理设备，其特征在于，所述连接器机构（5）包括与顶盖固定连接的下连接座（501），且下连接座（501）的中部设置有与螺纹管（901）相适配的条形滑孔（503），下连接座（501）的顶部转动安装有内螺纹套（502），且内螺纹套（502）与螺纹管（901）相螺接。
4.根据权利要求1所述的一种有机废水的生物处理设备，其特征在于，所述储料机构（3）包括储料罐（301），且储料罐（301）的顶部安装有端盖（302），端盖（302）的底端安装有推送杆（303）。
5.根据权利要求1所述的一种有机废水的生物处理设备，其特征在于，所述分散器机构（6）包括圆筒状结构的分散筒（601），且分散筒（601）的外侧设置有多个条形结构的分散槽（602），分散筒（601）的内部设置有锥形结构的腔体。
6.根据权利要求5所述的一种有机废水的生物处理设备，其特征在于，所述分散器机构（6）还包括固定安装于分散筒（601）外侧的滑套（604），且滑套（604）与限位机构（10）的滑杆滑动连接，分散筒（601）的外侧安装有两对搅动桨叶（603）。
7.根据权利要求1所述的一种有机废水的生物处理设备，其特征在于，所述震荡机构（8）包括伞状结构的振动盘（801），且振动盘（801）与横杆（11）之间安装有弹簧（802），所述振动盘（801）的表面设置有多个流通孔（804），且振动盘（801）的底端安装有两个弧形结构的激振板（803）。
8.根据权利要求7所述的一种有机废水的生物处理设备，其特征在于，所述震荡机构（8）还包括两个安装于振动盘（801）底部的弹性尾翘（805），且两个弹性尾翘（805）的底端包覆有磁极向斥的磁钢块（806）。
发明内容
基于背景技术存在的技术问题，本发明提出了一种有机废水的生物处理设备。
本发明提出的一种有机废水的生物处理设备，包括处理池，所述处理池的顶部安装有顶盖，所述顶盖的顶部设置有多个安装槽，且安装槽的顶部固定安装有设备支架，所述设备支架的顶部固定安装有储料机构，所述安装槽的内部安装有连接器机构，且顶盖侧面安装有与连接器机构传动连接的驱动机构，所述连接器机构的内部安装有可升降的送料机构，且送料机构的底部转动安装有分散器机构，所述处理池的底部内壁和顶盖之间安装有多组限位机构，且限位机构由两个螺旋状滑杆构成，分散器机构滑动安装于限位机构内部，所述处理池的内部安装有多个横杆，且横杆的底部活动安装有震荡机构，震荡机构与分散器机构接触连接。
本发明中优选地，所述送料机构包括螺纹管，且螺纹管的两侧设置有限位滑面，螺纹管的顶部设置有进料斗。
本发明中优选地，所述连接器机构包括与顶盖固定连接的下连接座，且下连接座的中部设置有与螺纹管相适配的条形滑孔，下连接座的顶部转动安装有内螺纹套，且内螺纹套与螺纹管相螺接。
本发明中优选地，所述储料机构包括储料罐，且储料罐的顶部安装有端盖，端盖的底端安装有推送杆。
本发明中优选地，所述分散器机构包括圆筒状结构的分散筒，且分散筒的外侧设置有多个条形结构的分散槽，分散筒的内部设置有锥形结构的腔体。
本发明中优选地，所述分散器机构还包括固定安装于分散筒外侧的滑套，且滑套与限位机构的滑杆滑动连接，分散筒的外侧安装有两对搅动桨叶。
本发明中优选地，所述震荡机构包括伞状结构的振动盘，且振动盘与横杆之间安装有弹簧，所述振动盘的表面设置有多个流通孔，且振动盘的底端安装有两个弧形结构的激振板。
本发明中优选地，所述震荡机构还包括两个安装于振动盘底部的弹性尾翘，且两个弹性尾翘的底端包覆有磁极向斥的磁钢块。
与现有技术相比，本发明提供了一种有机废水的生物处理设备，具备以下有益效果：本设备中将添加剂放置于储料机构内部，通过驱动机构带动连接器机构内部部件旋转，进而带动送料机构上下运动，将药剂从送料机构的内部输送至分散器机构的内部，当分散器机构下降与废水接触时，将药剂分散在污水中，在分散器机构下降时通过限位机构的设置，分散器机构做旋转运动，带动药剂和废水混合，其次，带动震荡机构进行运动，将废水进行震荡处理，提高药剂分散的速度，且避免药剂添加时进入空气造成内部处理环境的改变，提高废水处理效率。
（发明人：李汉驰;李琦）
