公布日：2022.08.30
申请日：2022.06.10
分类号：C02F9/04(2006.01)I;B01F27/90(2022.01)I;B01F27/191(2022.01)I;B01F27/808(2022.01)I
摘要
本发明提供一种多级筛分型农村污水治理装置，涉及污水治理技术领域。该多级筛分型农村污水治理装置，包括筒体，所述筒体的上表面一侧开设有入水口，所述筒体的上表面另一侧固定连接有第一电机，所述第一电机的输出端固定连接有第一转动轴，所述第一转动轴的外壁固定连接有第一齿轮，所述第一齿轮的侧壁啮合连接有第二齿轮，所述第二齿轮的内壁固定连接有转动杆，所述转动杆向下贯穿至筒体的内部，且转动杆的外壁竖直开设有四个卡槽，所述卡槽的内壁滑动连接有旋转台，所述旋转台的上表面一侧固定且贯穿设置有存放筒，且存放筒为中通筒，所述旋转台的底部转动连接有过滤盘。本发明，可进行多层次筛分去，且效率高。
权利要求书

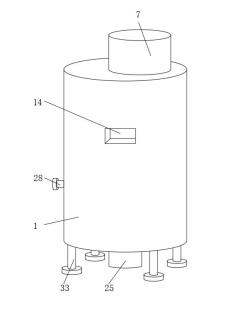

1.一种多级筛分型农村污水治理装置，包括筒体（1），其特征在于：所述筒体（1）的上表面一侧开设有入水口（8），所述筒体（1）的上表面另一侧固定连接有第一电机（2），所述第一电机（2）的输出端固定连接有第一转动轴（3），所述第一转动轴（3）的外壁固定连接有第一齿轮（4），所述第一齿轮（4）的侧壁啮合连接有第二齿轮（5），所述第二齿轮（5）的内壁固定连接有转动杆（6），所述转动杆（6）向下贯穿至筒体（1）的内部，且转动杆（6）的外壁竖直开设有四个卡槽（32），所述卡槽（32）的内壁滑动连接有旋转台（9），所述旋转台（9）的上表面一侧固定且贯穿设置有存放筒（10），且存放筒（10）为中通筒，所述旋转台（9）的底部转动连接有过滤盘（11），所述过滤盘（11）的上表面四周设置有四个过滤网，且四个过滤网的目数沿逆时针方向依次较少，且最后一个过滤网为通孔；所述筒体（1）的内壁固定连接有网架（15），所述网架（15）的内底壁中部固定连接有固定框（16），所述固定框（16）的后侧内壁设置有第二电机（17），所述第二电机（17）的输出端固定连接有第二转动轴（18），所述第二转动轴（18）远离第二电机（17）的一端固定连接有转盘（19），所述转盘（19）的前表面转动连接有连接杆（20），所述连接杆（20）的上端转动连接有滑块（21），所述滑块（21）的上表面固定连接有导杆（22），所述导杆（22）的上端固定连接有连接板（23），所述连接板（23）的上表面两侧均固定连接有固定杆（24），所述固定杆（24）的上端与过滤盘（11）固定连接；所述筒体（1）的下表面中部固定连接有第三电机（25），所述第三电机（25）的输出端延伸至筒体（1）的内部，且固定连接有第三转动轴（26），所述第三转动轴（26）的外壁固定连接有搅拌杆（27）。
2.根据权利要求1所述的一种多级筛分型农村污水治理装置，其特征在于：所述第一齿轮（4）和第二齿轮（5）的大小一致，所述第一齿轮（4）的齿数是第二齿轮（5）齿数的四分之一。
3.根据权利要求1所述的一种多级筛分型农村污水治理装置，其特征在于：所述筒体（1）的上表面且位于第一齿轮（4）和第二齿轮（5）的外部固定连接有防护框（7）。
4.根据权利要求1所述的一种多级筛分型农村污水治理装置，其特征在于：所述筒体（1）的两侧内壁均竖直开设有限位槽（30），所述过滤盘（11）的外壁固定连接有限位块（31），所述限位块（31）与限位槽（30）滑动连接。
5.根据权利要求1所述的一种多级筛分型农村污水治理装置，其特征在于：所述过滤盘（11）的下表面四周等距固定有四个伸缩杆（13），所述伸缩杆（13）的底端固定连接有滤水网（12），所述筒体（1）的外表面开设有四个排污口（14）。
6.根据权利要求1所述的一种多级筛分型农村污水治理装置，其特征在于：所述固定框（16）的内部设置有蓄电池，所述第二电机（17）电性连接于该蓄电池。
7.根据权利要求1所述的一种多级筛分型农村污水治理装置，其特征在于：所述筒体（1）的侧壁贯穿设置有加药管（28），所述筒体（1）的底部贯穿设置有排水管（29），所述排水管（29）的底端设置有控制阀。
8.根据权利要求1所述的一种多级筛分型农村污水治理装置，其特征在于：所述筒体（1）的底端四角均固定连接有支撑腿（33），所述支撑腿（33）的底端设置有防滑垫。
发明内容
（一）解决的技术问题针对现有技术的不足，本发明提供了一种多级筛分型农村污水治理装置，解决了筛分程度低，且筛分的效果差的问题。
（二）技术方案为实现以上目的，本发明通过以下技术方案予以实现：一种多级筛分型农村污水治理装置，包括筒体，所述筒体的上表面一侧开设有入水口，所述筒体的上表面另一侧固定连接有第一电机，所述第一电机的输出端固定连接有第一转动轴，所述第一转动轴的外壁固定连接有第一齿轮，所述第一齿轮的侧壁啮合连接有第二齿轮，所述第二齿轮的内壁固定连接有转动杆，所述转动杆向下贯穿至筒体的内部，且转动杆的外壁竖直开设有四个卡槽，所述卡槽的内壁滑动连接有旋转台，所述旋转台的上表面一侧固定且贯穿设置有存放筒，且存放筒为中通筒，所述旋转台的底部转动连接有过滤盘，所述过滤盘的上表面四周设置有四个过滤网，且四个过滤网的目数沿逆时针方向依次较少，且最后一个过滤网为通孔；所述筒体的内壁固定连接有网架，所述网架的内底壁中部固定连接有固定框，所述固定框的后侧内壁设置有第二电机，所述第二电机的输出端固定连接有第二转动轴，所述第二转动轴远离第二电机的一端固定连接有转盘，所述转盘的前表面转动连接有连接杆，所述连接杆的上端转动连接有滑块，所述滑块的上表面固定连接有导杆，所述导杆的上端固定连接有连接板，所述连接板的上表面两侧均固定连接有固定杆，所述固定杆的上端与过滤盘固定连接；所述筒体的下表面中部固定连接有第三电机，所述第三电机的输出端延伸至筒体的内部，且固定连接有第三转动轴，所述第三转动轴的外壁固定连接有搅拌杆。
优选的，所述第一齿轮和第二齿轮的大小一致，所述第一齿轮的齿数是第二齿轮齿数的四分之一。
优选的，所述筒体的上表面且位于第一齿轮和第二齿轮的外部固定连接有防护框。
优选的，所述筒体的两侧内壁均竖直开设有限位槽，所述过滤盘的外壁固定连接有限位块，所述限位块与限位槽滑动连接。
优选的，所述过滤盘的下表面四周等距固定有四个伸缩杆，所述伸缩杆的底端固定连接有滤水网，所述筒体的外表面开设有四个排污口。
优选的，所述固定框的内部设置有蓄电池，所述第二电机电性连接于该蓄电池。
优选的，所述筒体的侧壁贯穿设置有加药管，所述筒体的底部贯穿设置有排水管，所述排水管的底端设置有控制阀。
优选的，所述筒体的底端四角均固定连接有支撑腿，所述支撑腿的底端设置有防滑垫。
（三）有益效果本发明提供了一种多级筛分型农村污水治理装置。具备以下有益效果：1、设置有过滤盘，且过滤盘的上表面四周设置有四个过滤网，可对污水进行多层次筛分，筛分程度高。
2、设置有固定框、第二电机、转盘、连接杆、滑块、导杆、连接板和固定杆，通过第二电机的驱动作用，可实现转盘的转动，在连接杆的连接作用下，可实现滑块带动连接板进行上下往复移动，进而可实现固定杆带动过滤盘上下往复移动，可提高筛分的效率。
3、设置有第三电机和搅拌杆，可将药剂与污水进行充分混合反应，提高处理效率。
（发明人：高泰培;孙华秀;刘勇;陈带军）
