公布日：2022.08.09
申请日：2022.06.06
分类号：B01D41/04(2006.01)I
摘要
本发明属于滤芯清理技术领域，尤其是一种应用于含油废水处理过滤器滤芯的清理装置，针对现有技术中对滤芯的清洗大多由高压水冲洗容易造成油污渗透的问题，现提出以下方案，包括底座，所述底座的上表面固定有水箱，且水箱的内部设置有两个泵体，从泵体的出水口引出两根清洗管，且两根清洗管的端部分别连通有喷管和L形插管，所述水箱的顶端靠近边缘处设置有升降撑架，且升降撑架的顶端转动连接有旋转梁板，所述旋转梁板的端部插接有竖直分布的吊杆。本发明可以从不同高度对滤芯本体产生间歇式的冲击，此时会在一定程度上带动滤芯本体产生抖动，如此循环即可带动滤芯本体一边被双面冲洗，一边抖动将表面的油污抖落。
权利要求书

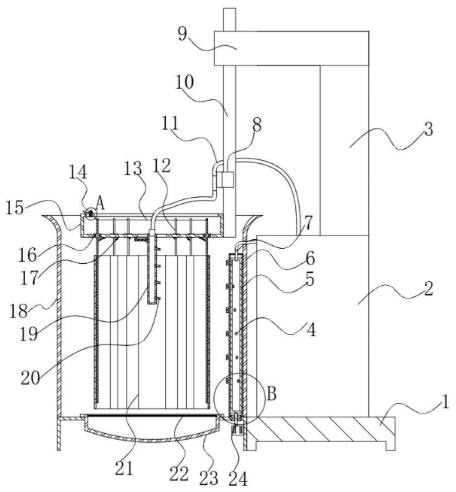

1.一种应用于含油废水处理过滤器滤芯的清理装置，包括底座（1），所述底座（1）的上表面固定有水箱（2），且水箱（2）的内部设置有两个泵体，从泵体的出水口引出两根清洗管（11），且两根清洗管（11）的端部分别连通有喷管（19）和L形插管（7），其特征在于，所述水箱（2）的顶端靠近边缘处设置有升降撑架（3），且升降撑架（3）的顶端转动连接有旋转梁板（9），所述旋转梁板（9）的端部插接有竖直分布的吊杆（10），且吊杆（10）的底端固定有开口向上呈盆状结构的抓盘（15），所述抓盘（15）的底部中间开有圆孔，且喷管（19）穿过圆孔固定在抓盘（15）的底部位置，喷管（19）的一侧插接有等距离分布的斜喷头（20），所述抓盘（15）的底部靠近圆周边缘处开有等距离分布的安装孔，且安装孔中均设置有竖直分布的撑杆（12），所有的撑杆（12）的外壁套接有同一个滤芯本体（21），所述底座（1）的侧面固定有桶体（18），且桶体（18）底部靠近边缘处开有轴承安装孔，轴承安装孔中固定有密封轴承（502），密封轴承（502）的中间转动连接有传动杆（501），传动杆（501）的顶端固定有竖直分布的内管（5），内管（5）的侧壁开有呈螺旋状分布的内孔（4），内管（5）的外壁套接有外管（6），外管（6）上开有与内孔（4）等高的喷射嘴（601），外管（6）的底部固定在桶体（18）的底部内壁上。
2.根据权利要求1所述的一种应用于含油废水处理过滤器滤芯的清理装置，其特征在于，所有的所述斜喷头（20）的喷射方向均斜向下，且喷射方向平行，外管（6）位于斜喷头（20）的喷射方向，喷射嘴（601）喷射到滤芯本体（21）表面的位置与斜喷头（20）的喷射位置交于一点。
3.根据权利要求2所述的一种应用于含油废水处理过滤器滤芯的清理装置，其特征在于，所述内管（5）的顶端开有圆孔，且圆孔中卡接有油封，油封套接在L形插管（7）的竖直管外壁上，内管（5）与外管（6）同轴分布，内管（5）转动连接在外管（6）的内部，内孔（4）中间套接橡皮环。
4.根据权利要求1所述的一种应用于含油废水处理过滤器滤芯的清理装置，其特征在于，所述滤芯本体（21）在清洗前其内外壁套接有外桶（2101），且外桶（2101）为夹心桶状结构，外桶（2101）的顶端设置有环形结构的顶盖（2102）。
5.根据权利要求1所述的一种应用于含油废水处理过滤器滤芯的清理装置，其特征在于，所述喷管（19）上方的清洗管（11）的外壁套接有卡环（8），且卡环（8）滑动连接在吊杆（10）的外壁上。
6.根据权利要求1所述的一种应用于含油废水处理过滤器滤芯的清理装置，其特征在于，所述抓盘（15）底部的安装孔中均卡接有圆盘卡座（16），且圆盘卡座（16）的中间均转动连接有撑杆（12），所述撑杆（12）靠近顶端均开有绳孔（1201），所有的绳孔（1201）之间穿过有同一根聚合绳（13）。
7.根据权利要求6所述的一种应用于含油废水处理过滤器滤芯的清理装置，其特征在于，所述抓盘（15）的顶部靠近边缘处固定有收紧装置（14），且收紧装置（14）包括母管、开设在母管外壁靠近顶端的贯穿线孔（1401）、内滑块（1403）和压缩弹簧（1402），聚合绳（13）的两端穿过贯穿线孔（1401）和经过内滑块（1403）的顶端，压缩弹簧（1402）位于内滑块（1403）的底端位置。
8.根据权利要求1所述的一种应用于含油废水处理过滤器滤芯的清理装置，其特征在于，所有的所述撑杆（12）的中间位于圆盘卡座（16）的位置处均设置成圆盘形结构，且圆盘的轴心与抓盘（15）的底面圆的半径线互相垂直。
9.根据权利要求1所述的一种应用于含油废水处理过滤器滤芯的清理装置，其特征在于，所述桶体（18）的底部开有排泄孔，且排泄孔中卡接有开口向上呈锅形结构的积水槽（23），且积水槽（23）的顶端开口处设置有钢丝网（22）。
发明内容
本发明为了克服现有技术中对滤芯的清洗大多由高压水冲洗容易造成油污渗透的问题，提供一种应用于含油废水处理过滤器滤芯的清理装置。
为了实现上述目的，本发明采用以下技术方案：一种应用于含油废水处理过滤器滤芯的清理装置，包括底座，所述底座的上表面固定有水箱，且水箱的内部设置有两个泵体，从泵体的出水口引出两根清洗管，且两根清洗管的端部分别连通有喷管和L形插管，所述水箱的顶端靠近边缘处设置有升降撑架，且升降撑架的顶端转动连接有旋转梁板，所述旋转梁板的端部插接有竖直分布的吊杆，且吊杆的底端固定有开口向上呈盆状结构的抓盘，所述抓盘的底部中间开有圆孔，且喷管穿过圆孔固定在抓盘的底部位置，喷管的一侧插接有等距离分布的斜喷头，所述抓盘的底部靠近圆周边缘处开有等距离分布的安装孔，且安装孔中均设置有竖直分布的撑杆，所有的撑杆的外壁套接有同一个滤芯本体，所述底座的侧面固定有桶体，且桶体底部靠近边缘处开有轴承安装孔，轴承安装孔中固定有密封轴承，密封轴承的中间转动连接有传动杆，传动杆的顶端固定有竖直分布的内管，内管的侧壁开有呈螺旋状分布的内孔，内管的外壁套接有外管，外管上开有与内孔等高的喷射嘴，外管的底部固定在桶体的底部内壁上，从而可以在对滤芯本体进行冲洗的时候，可以同时从滤芯本体的内外侧同时向滤芯本体的表面进行喷水冲洗，并且伴随着内管的缓缓转动，会带动不同高度的内孔和喷射嘴重合，进而从不同高度对滤芯本体产生冲击，此时会在一定程度上带动滤芯本体产生抖动，如此循环即可带动滤芯本体一边被双面冲洗，一边抖动将表面的油污抖落。
作为本发明中优选的方案，所有的所述斜喷头的喷射方向均斜向下，且喷射方向平行，外管位于斜喷头的喷射方向，喷射嘴喷射到滤芯本体表面的位置与斜喷头的喷射位置交于一点。
作为本发明中优选的方案，所述内管的顶端开有圆孔，且圆孔中卡接有油封，油封套接在L形插管的竖直管外壁上，内管与外管同轴分布，内管转动连接在外管的内部，内孔中间套接橡皮环，起到密封作用，能将内管中的高压水尽可能多的从对准后的喷射嘴中射出，使得水压不会因空隙的增多而减小。
作为本发明中优选的方案，所述滤芯本体在清洗前其内外壁套接有外桶，且外桶为夹心桶状结构，外桶的顶端设置有环形结构的顶盖。
作为本发明中优选的方案，所述喷管上方的清洗管的外壁套接有卡环，且卡环滑动连接在吊杆的外壁上。
作为本发明中优选的方案，所述抓盘底部的安装孔中均卡接有圆盘卡座，且圆盘卡座的中间均转动连接有撑杆，所述撑杆靠近顶端均开有绳孔，所有的绳孔之间穿过有同一根聚合绳，通过聚合绳的收紧，配合杠杆原理即可将撑杆底端向外侧扩张，进而将套接在撑杆外壁的滤芯本体紧紧的绷直撑开，以便对其表面进行冲洗。
作为本发明中优选的方案，所述抓盘的顶部靠近边缘处固定有收紧装置，且收紧装置包括母管、开设在母管外壁靠近顶端的贯穿线孔、内滑块和压缩弹簧，聚合绳的两端穿过贯穿线孔和经过内滑块的顶端，压缩弹簧位于内滑块的底端位置，从而可以在使用时，只需先向下按压内滑块即可拉拽聚合绳的两个线头，当撑杆的底端位置膨胀到位的时候，在松开对内滑块的按压力，此时在压缩弹簧的作用下将聚合绳的位置锁定。
作为本发明中优选的方案，所有的所述撑杆的中间位于圆盘卡座的位置处均设置成圆盘形结构，且圆盘的轴心与抓盘的底面圆的半径线互相垂直，确保撑杆在转动的时候能够形成内外扩张与聚合的效果。
作为本发明中优选的方案，所述桶体的底部开有排泄孔，且排泄孔中卡接有开口向上呈锅形结构的积水槽，且积水槽的顶端开口处设置有钢丝网。
综上所述，本方案中的有益效果为：
1.该种应用于含油废水处理过滤器滤芯的清理装置，通过设置在滤芯本体内外相对进行冲洗斜喷头和间隔式的喷射嘴喷射，可以在对滤芯本体进行冲洗的时候，可以同时从滤芯本体的内外侧同时向滤芯本体的表面进行喷水冲洗，并且伴随着内管的缓缓转动，会带动不同高度的内孔和喷射嘴重合，进而从不同高度对滤芯本体产生冲击，此时会在一定程度上带动滤芯本体产生抖动，如此循环即可带动滤芯本体一边被双面冲洗，一边抖动将表面的油污抖落；
2.该种应用于含油废水处理过滤器滤芯的清理装置，通过设置在撑杆顶端的绳孔和同时穿过所有绳孔的一根聚合绳，通过聚合绳的收紧，配合杠杆原理即可将撑杆底端向外侧扩张，进而将套接在撑杆外壁的滤芯本体紧紧的绷直撑开，以便对其表面进行冲洗；
3.该种应用于含油废水处理过滤器滤芯的清理装置，通过设置的控制聚合绳收紧和松动的收紧装置，可以在使用时，只需先向下按压内滑块即可拉拽聚合绳的两个线头，当撑杆的底端位置膨胀到位的时候，在松开对内滑块的按压力，此时在压缩弹簧的作用下将聚合绳的位置锁定；
4.该种应用于含油废水处理过滤器滤芯的清理装置，通过设置的积水槽和钢丝网，能够避免在清洗过程中污水对滤芯本体的底端进行长时间浸泡，保证清洗过程中底部的干净。
（发明人：李汉驰;李琦;周辉）
