公布日：2022.08.02
申请日：2022.05.11
分类号：C02F9/04(2006.01)I
摘要
本发明公开了一种低碳环保的农村污水净化装置，涉及污水净化处理技术领域，包括外壳主体，所述外壳主体的内部的中间位置处设置有两个第一限位槽，所述压水板的一侧上下均设置有第一传动杆，第一传动杆的一端延伸至第一限位槽的内部，且第一传动杆与第一限位槽滑动连接，所述第一传动杆的前端设置有齿轮槽，位于上方所述第一限位槽的上端设置有第一电机，所述第一电机的输出端设置有第二传动杆，所述第二传动杆的上下端均设置有传动齿轮，所述传动齿轮与第一传动杆啮合连接，通过这种方式，使用第一电机带动压水板将污水快速的过滤，提高了过滤的效率。
权利要求书

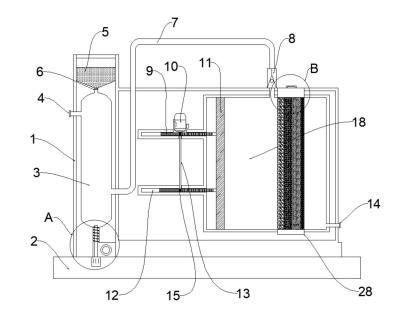

1.一种低碳环保的农村污水净化装置，包括外壳主体（1），所述外壳主体（1）的下方设置有底座（2），所述外壳主体（1）的内部一侧设置有沉淀池（3），所述沉淀池（3）一侧的上方设置有注水口（4），且注水口（4）延伸至外壳主体（1）的外部，所述外壳主体（1）的另一侧内部设置有过滤箱（18），所述过滤箱（18）的底部设置有排水口（14），其特征在于：还包括压水板（11），其设置在过滤箱（18）的内部一侧，所述外壳主体（1）的内部的中间位置处设置有两个第一限位槽（12），所述压水板（11）的一侧上下均设置有第一传动杆（9），第一传动杆（9）的一端延伸至第一限位槽（12）的内部，且第一传动杆（9）与第一限位槽（12）滑动连接，所述第一传动杆（9）的前端设置有齿轮槽，位于上方所述第一限位槽（12）的上端设置有第一电机（10），所述第一电机（10）的输出端设置有第二传动杆（13），所述第二传动杆（13）的上下端均设置有传动齿轮（15），所述传动齿轮（15）与第一传动杆（9）啮合连接。
2.根据权利要求1所述的一种低碳环保的农村污水净化装置，其特征在于：所述沉淀池（3）的底部设置有结构槽（27），且结构槽（27）与沉淀池（3）内部相通，所述底座（2）一端的内部设置有第二电机（16），所述第二电机（16）的输出端安装有螺旋输送叶片（17），且螺旋输送叶片（17）通过结构槽（27）延伸至沉淀池（3）的底部，所述结构槽（27）的前端设置有排污口（19）。
3.根据权利要求1所述的一种低碳环保的农村污水净化装置，其特征在于：所述过滤箱（18）的上下端均设有第二限位槽（22）和第三限位槽（28）。
4.根据权利要求3所述的一种低碳环保的农村污水净化装置，其特征在于：所述第二限位槽（22）和第三限位槽（28）的中间位置设置有过滤模块（21），所述过滤模块（21）的顶部设置有把手（20），所述过滤模块（21）的内部依次设置有第一活性炭层（23）、石英砂层（24）、第二活性炭层（25）和PP棉滤网层（26）。
5.根据权利要求1所述的一种低碳环保的农村污水净化装置，其特征在于：所述沉淀池（3）的上方设置有明矾投料箱（5），且明矾投料箱（5）的底部与沉淀池（3）相连接，所述明矾投料箱（5）的底部连接处设置有电控阀门（6）。
6.根据权利要求1所述的一种低碳环保的农村污水净化装置，其特征在于：所述沉淀池（3）的底部内端设置有输水管（7），所述输水管（7）的另一端与过滤箱（18）顶端通过单向阀（8）连接。
发明内容
本发明的目的在于提供一种低碳环保的农村污水净化装置，以解决上述背景技术中提出的沉淀物易堵塞和过滤效率低下。
为实现上述目的，本发明提供如下技术方案：一种低碳环保的农村污水净化装置，包括外壳主体，所述外壳主体的下方设置有底座，所述外壳主体的内部一侧设置有沉淀池，所述沉淀池一侧的上方设置有注水口，且注水口延伸至外壳主体的外部，所述外壳主体的另一侧内部设置有过滤箱，所述过滤箱的底部设置有排水口；还包括压水板，其设置在过滤箱的内部一侧，所述外壳主体的内部的中间位置处设置有两个第一限位槽，所述压水板的一侧上下均设置有第一传动杆，第一传动杆的一端延伸至第一限位槽的内部，且第一传动杆与第一限位槽滑动连接，所述第一传动杆的前端设置有齿轮槽，位于上方的所述第一限位槽的上端设置有第一电机，所述第一电机的输出端设置有第二传动杆，所述第二传动杆的上下端均设置有传动齿轮，所述传动齿轮与第一传动杆啮合连接。
优选的，所述沉淀池的底部设置有结构槽，且结构槽与沉淀池内部相通，所述底座一端的内部设置有第二电机，所述第二电机的输出端安装有螺旋输送叶片，且螺旋输送叶片通过结构槽延伸至沉淀池的底部，所述结构槽的前端设置有排污口。
优选的，所述过滤箱的上下端均设有第二限位槽和第三限位槽。
优选的，所述第二限位槽和第三限位槽的中间位置设置有过滤模块，所述过滤模块的顶部设置有把手，所述过滤模块的内部依次设置有第一活性炭层、石英砂层、第二活性炭层和PP棉滤网层。
优选的，所述沉淀池的上方设置有明矾投料箱，且明矾投料箱的底部与沉淀池相连接，所述明矾投料箱的底部连接处设置有电控阀门。
优选的，所述沉淀池的底部内端设置有输水管，所述输水管的另一端与过滤箱顶端通过单向阀连接。
与现有技术相比，本发明的有益效果是：1、本发明通过在沉淀池的上方设置有明矾投料箱，连接位置有电动阀门，当沉淀池内达到设定水位时，投料箱加入明矾，同时底部设有一个螺旋输送叶片，电机带动螺旋杆旋转，将沉淀的杂质输送至下方，再由排污口将沉淀物排出。
2、本发明通过在内部设置的过滤箱内设有过滤器滤芯，过滤器滤芯可以从上方拔出，便于清洗更换，而且过滤器有四层设计，第一活性炭层和石英砂层可以过滤小中等大小的杂质，第二活性炭层对水体内的色素等部分可溶性杂质进行过滤，最后PP棉滤网层将前面无法过滤的杂质过滤，使水质达到排放标准。
3、本发明通过在过滤箱内部设置有压水板，压水板与第一传动杆连接，第一传动杆通过左侧的第一电机上的传动齿轮，在啮合下，带动压水板向左侧移动，同时输水管尾端的单向阀打开，在负压的作用下，污水由输水管进入至过滤箱内，当压水板到达最左侧后，内部污水达到最大值，然后压水板向右移动，单向阀关闭，在压强的作用下，污水被快速过滤，提高了过滤的效率。
（发明人：刘会平;凌建军;张冬;乔利敏;闾雪娇）
