公布日：2022.06.24
申请日：2022.04.29
分类号：B01D29/56(2006.01)I;B01D29/03(2006.01)I;B01D29/64(2006.01)I;B01D29/66(2006.01)I;B01D29/94(2006.01)I
摘要

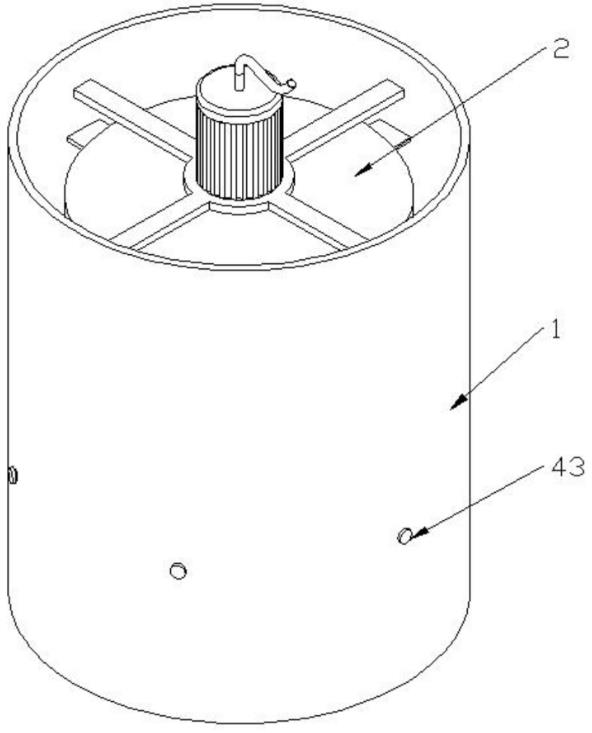

本发明涉及一种除磷废水反应器，包括筒体，所述筒体中设置有曝气装置，所述曝气装置的下侧设置有一次过滤装置，所述一次过滤装置包括锥状的过滤网，所述过滤网的圆周侧设置有储泥装置，所述储泥装置包括设置在所述过滤网周侧的储泥槽，设置在所述储泥槽上侧的推泥件，所述一次过滤装置下侧设置有二次过滤装置；所述过滤网的设置，对水体过滤的同时引导沉淀物向所述储泥槽移动，并且曝气装置对过滤网进行冲击，避免所述过滤网堵塞，同时辅助沉淀物向所述储泥槽移动；通过所述推泥件的设置，使得储泥槽中的沉淀物装满时将沉淀物从所述出泥件推出，方便装置的长期使用，并且通过二次过滤装置的设置，对水体进行多次过滤，提高反应器的处理效果。
权利要求书
1.一种除磷废水反应器，其特征在于：包括筒体，所述筒体中设置有曝气装置，所述曝气装置的下侧设置有一次过滤装置，所述一次过滤装置包括锥状的过滤网，所述过滤网的圆周侧设置有储泥装置，所述储泥装置包括设置在所述过滤网周侧的储泥槽，设置在所述储泥槽上侧的推泥件，还包括设置在所述筒体上的出泥件，所述一次过滤装置下侧设置有二次过滤装置；所述曝气装置包括固定连接在所述筒体上侧的十字形第一安装架，所述第一安装架的中部贯穿设置有气泵，所述气泵的输出端连通设置有圆盘状的气箱，所述气箱的下侧沿圆周方向均匀连通设置有若干个气管，所述气管的开口朝向所述过滤网；所述筒体内壁固定连接在第一安装环，所述一次过滤装置包括固定连接在所述第一安装环内环侧的筒状安装件，所述过滤网固定连接在所述安装件的顶端，所述安装件与所述第一安装环以及所述筒体合围成所述储泥槽；所述推泥件包括沿圆周方向均匀固定连接在所述筒体内壁的四个安装板，所述安装板位于所述过滤网的上侧，每个所述安装板上固定连接有电推杆，四个所述电推杆的输出端共同固定连接有环形的推泥板，所述推泥板向所述筒体的轴线倾斜，所述推泥板的外环面与所述筒体的内壁抵接，所述推泥板的内环面能够与所述安装件的外环面抵接；所述过滤网上设置有刮拭装置，所述刮拭装置包括沿圆周方向均匀固定连接在所述气箱下侧面的四个连接杆，四个所述连接杆下端固定连接有第二安装环，所述第二安装环内环面固定连接有十字形的第二安装架，所述第二安装件中部转动连接有转轴，所述转轴的顶端固定套设有叶轮，所述叶轮位于其中一个所述气管的正下方，所述转轴的下端固定连接有V形的刮杆，所述刮杆与所述过滤网的上侧面抵接；所述安装件包括固定连接在所述第一安装环上的固定筒，所述固定筒上侧设置有滑动筒，所述过滤网固定连接在所述滑动筒的顶端，所述滑动筒中开设有开口向下的筒状滑槽，所述固定筒插入所述滑槽中，所述固定筒的顶端与所述滑槽的顶侧壁之间沿圆周方向均匀固定连接有六个第一弹簧，所述滑动筒上套设有抵接环，所述抵接环能够与所述推泥板抵接；所述二次过滤装置包括固定连接在所述筒体内侧壁的倒锥形二次过滤网，所述二次过滤网的中部贯穿设置有储泥筒，所述储泥筒的下端套设有出泥筒，所述出泥筒的直径大于所述储泥筒的直径，所述出泥筒的内壁固定连接有第三安装架，所述储泥筒中滑动连接有滑动板，所述第三安装架与所述滑动板之间沿圆周方向均匀连接有四个第二弹簧，所述二次过滤装置还包括固定连接在所述一次过滤装置中的所述过滤网下侧面中部的安装杆，所述安装杆的下端固定连接有推泥盘，所述推泥盘的直径与所述储泥筒的内径相同，所述推泥盘能够插入所述储泥筒中。
发明内容
(1)要解决的技术问题
本发明的目的在于现有技术中除磷时设备容易堵塞的问题，提供一种防堵塞泥水分离除磷反应器，以解决上述技术问题。
(2)技术方案
为了实现本发明的目的，本发明所采用的技术方案为：
一种除磷废水反应器，包括筒体，所述筒体中设置有曝气装置，所述曝气装置的下侧设置有一次过滤装置，所述一次过滤装置包括锥状的过滤网，所述过滤网的圆周侧设置有储泥装置，所述储泥装置包括设置在所述过滤网周侧的储泥槽，设置在所述储泥槽上侧的推泥件，还包括设置在所述筒体上的出泥件，所述一次过滤装置下侧设置有二次过滤装置。
优选的，所述曝气装置包括固定连接在所述筒体上侧的十字形第一安装架，所述第一安装架的中部贯穿设置有气泵，所述气泵的输出端连通设置有圆盘状的气箱，所述气箱的下侧沿圆周方向均匀连通设置有若干个气管，所述气管的开口朝向所述过滤网。
优选的，所述筒体内壁固定连接在第一安装环，所述一次过滤装置包括固定连接在所述第一安装环内环侧的筒状安装件，所述过滤网固定连接在所述安装件的顶端，所述安装件与所述第一安装环以及所述筒体合围成所述储泥槽。
优选的，所述推泥件包括沿圆周方向均匀固定连接在所述筒体内壁的四个安装板，所述安装板位于所述过滤网的上侧，每个所述安装板上固定连接有电推杆，四个所述电推杆的输出端共同固定连接有环形的推泥板，所述推泥板向所述筒体的轴线倾斜，所述推泥板的外环面与所述筒体的内壁抵接，所述推泥板的内环面能够与所述安装件的外环面抵接。
优选的，所述过滤网上设置有刮拭装置，所述刮拭装置包括沿圆周方向均匀固定连接在所述气箱下侧面的四个连接杆，四个所述连接杆下端固定连接有第二安装环，所述第二安装环内环面固定连接有十字形的第二安装架，所述第二安装件中部转动连接有转轴，所述转轴的顶端固定套设有叶轮，所述叶轮位于其中一个所述气管的正下方，所述转轴的下端固定连接有V形的刮杆，所述刮杆与所述过滤网的上侧面抵接。
优选的，所述安装件包括固定连接在所述第一安装环上的固定筒，所述固定筒上侧设置有滑动筒，所述过滤网固定连接在所述滑动筒的顶端，所述滑动筒中开设有开口向下的筒状滑槽，所述固定筒插入所述滑槽中，所述固定筒的顶端与所述滑槽的顶侧壁之间沿圆周方向均匀固定连接有六个第一弹簧，所述滑动筒上套设有抵接环，所述抵接环能够与所述推泥板抵接。
优选的，所述二次过滤装置包括固定连接在所述筒体内侧壁的倒锥形二次过滤网，所述二次过滤网的中部贯穿设置有储泥筒，所述储泥筒的下端套设有出泥筒，所述出泥筒的直径大于所述储泥筒的直径，所述出泥筒的内壁固定连接有第三安装架，所述储泥筒中滑动连接有滑动板，所述第三安装架与所述滑动板之间沿圆周方向均匀连接有四个第二弹簧，所述二次过滤装置还包括固定连接在所述过滤网下侧面中部的安装杆，所述安装杆的下端固定连接有推泥盘，所述推泥盘的直径与所述储泥筒的内径相同，所述推泥盘能够插入所述储泥筒中。
(3)有益效果：
1.通过所述过滤网的设置，对水体过滤的同时引导沉淀物向所述储泥槽移动，并且曝气装置对过滤网进行冲击，避免所述过滤网堵塞，同时辅助沉淀物向所述储泥槽移动；通过所述推泥件的设置，使得储泥槽中的沉淀物装满时将沉淀物从所述出泥件推出，方便装置的长期使用，并且通过二次过滤装置的设置，对水体进行多次过滤，提高反应器的处理效果。
2.所述气箱中的气体通过所述气管冲击在所述过滤网上，防止所述过滤网上结晶堵塞。
3.所述推泥板将所述储泥槽封闭，并且压缩所述储泥槽的空间，从而实现将沉淀物通过所述出泥件排出的目的；并且所述推泥板的倾斜设置，能够对水体起引流的作用，引导水体流向所述过滤网，避免大量水体流入所述储泥槽中。
4.通过所述刮拭装置的设置，使得所述气管出气时，带动所述刮杆转动，所述刮杆转动过程中将所述过滤网上的沉淀物刮下，进一步的避免所述过滤网堵塞。
5.所述推泥板向下移动时，使得所述过滤网与所述刮杆分离，方便所述刮杆上粘连的沉淀物与之分离，提高其对过滤网的刮拭效果。
6.由于所述二次过滤网的倒锥形设置，使得水体中的沉淀物向所述过滤网的中部聚集，使得沉淀物聚集在所述滑动板上，当所述过滤网向下移动时，所述沉淀物从所述出泥筒排出，实现泥水分离的目的。
（发明人：钟耀祖;徐骥;薛创军）
