公布日:2022.05.20
申请日:2022.03.15
分类号:C02F9/10(2006.01)I;C02F1/10(2006.01)I;C02F1/02(2006.01)I;C02F1/06(2006.01)I;B01D53/00(2006.01)I;B01D53/14(2006.01)I;
C01C1/02(2006.01)I;C01C1/12(2006.01)I;C02F101/16(2006.01)N
摘要

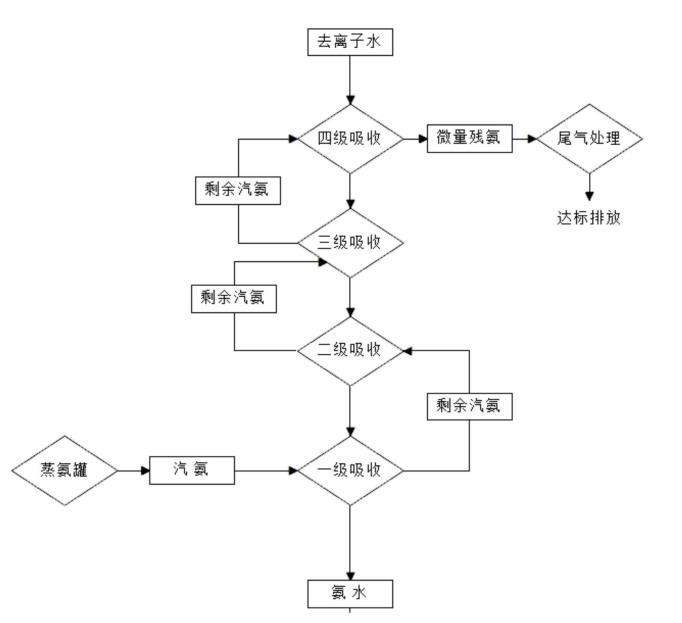

本发明公开一种含氨废水的处理方法和装置,将含氨废水进行蒸氨处理得到含氨废气,并将含氨废气输入到初级冷凝器中进行冷凝处理输出氨气;将氨气输入到一级吸氨罐中吸收形成氨水,并将氨水输入到氨水罐中,其中未被吸收氨气经过一级冷凝器冷凝处理后通入到二级吸氨罐中被吸收形成氨水;将未被二级吸氨罐吸收的氨气输入到二级冷凝器中进行冷凝处理后通入到三级吸氨罐中被吸收形成氨水;将未被三级吸氨罐吸收的氨气输入到四级吸氨罐中吸收,未被吸氨罐吸收的微量残留氨气尾气处理后达标排放。可以显著减少工程投资规模、降低能耗和运行成本,解决高浓度含氨废水、废气达标排放问题,同时回收高质量的工业氨水、铵盐或氨气,实现资源循环利用和清洁生产。
权利要求书
1.一种含氨废水的处理方法,其特征在于,包括:将含氨废水进行蒸氨处理得到含氨废气,并将所述含氨废气输入到初级冷凝器中进行冷凝处理使得产生的氨气与水蒸气分离得到氨水和氨气,所述初级冷凝器连有稀氨水罐;将脱水氨气输入到一级吸氨罐中吸收形成氨水,并将所述氨水输入到氨水罐中,其中未被吸收氨气经过一级冷凝器冷凝处理后通入到二级吸氨罐中被吸收形成氨水;将未被所述二级吸氨罐吸收的氨气输入到二级冷凝器中进行冷凝处理后通入到三级吸氨罐中被吸收形成氨水;将未被所述三级吸氨罐吸收的氨气输入到四级吸氨罐中吸收,未被所述吸氨罐吸收的微量残留氨气进入尾气塔处理后达标排放;在所述四级吸氨罐中输入水,并将所述四级吸氨罐中的氨水输入到所述三级吸氨罐,将所述三级吸氨罐中的氨水输入到二级吸氨罐,将所述二级吸氨罐中的氨水输入到所述一级吸氨罐,所述一级吸氨罐还连接稀氨水罐和氨水罐。
2.根据权利要求1所述的处理方法,其特征在于,还包括:将初级冷凝器中产生的冷凝氨水进入到所述稀氨水罐。
3.根据权利要求1所述的处理方法,其特征在于,还包括:脱水氨气输入到所述一级吸氨罐中吸收氨气形成氨水,保留在所述一级吸氨罐。
4.一种含氨废水的处理装置,其特征在于,包括:初级冷凝器、稀氨水罐、一级吸氨罐、一级冷凝器、二级吸氨罐、二级冷凝器、三级吸氨罐和四级吸氨罐;所述初级冷凝器与所述稀氨水罐连接,用于将含氨废气进行冷凝处理输出氨气,并将输出的氨气输出到所述一级吸氨罐中吸收形成氨水,输入到氨水罐中,冷凝水进入稀氨水罐中;所述一级冷凝器用于将未被所述一级吸氨罐吸收的氨气进行冷凝处理,并通入到所述二级吸氨罐中吸收形成氨水;所述二级冷凝器用于对未被所述二级吸氨罐吸收的氨气进行冷凝处理,并通入到所述三级吸氨罐中吸收形成氨水;所述四级吸氨罐用于对未被所述三级吸氨罐吸收的氨气进行吸收,其中,未被所述四级吸氨罐吸收的微量残留氨气进行尾气处理后达标排放;所述四级吸氨罐、所述三级吸氨罐、所述二级吸氨罐、所述一级吸氨罐依次连接,以使所述四级吸氨罐输入去离子水后所述四级吸氨罐中的氨水输入到所述三级吸氨罐中,所述三级吸氨罐中的氨水输入到所述二级吸氨罐中,所述二级吸氨罐中的氨水输入到所述一级吸氨罐中。
5.根据权利要求4所述的处理装置,其特征在于,还包括:冷却水循环系统,所述冷却水循环系统分别与所述初级冷凝器、所述一级冷凝器和所述二级冷凝器连接。
6.根据权利要求4所述的处理装置,其特征在于,还包括:尾气处理系统,所述尾气处理系统与所述四级吸氨罐连接。
7.根据权利要求4所述的处理装置,其特征在于,还包括:所述稀氨水罐与所述一级冷凝器连接。
8.根据权利要求4所述的处理装置,其特征在于,还包括:冷却水池,所述冷却水池分别与所述冷却水循环系统和所述初级冷凝器连接
9.根据权利要求4所述的处理装置,其特征在于,还包括:所述稀氨水罐中的氨水输入到所述一级吸氨罐或所述二级吸氨罐作为吸收液。
发明内容
为解决上述技术问题,本发明创造的实施例提供一种含氨废水的处理方法,包括:
将含氨废水进行蒸氨处理得到含氨废气,并将所述含氨废气输入到初级冷凝器中进行冷凝处理使得产生的氨气与水蒸气分离得到氨水和氨气,所述初级冷凝器连有稀氨水罐;
将脱水氨气输入到一级吸氨罐中吸收形成氨水,并将所述氨水输入到氨水罐中,其中未被吸收氨气经过一级冷凝器冷凝处理后通入到二级吸氨罐中被吸收形成氨水;
将未被所述二级吸氨罐吸收的氨气输入到二级冷凝器中进行冷凝处理后通入到三级吸氨罐中被吸收形成氨水;
将未被所述三级吸氨罐吸收的氨气输入到四级吸氨罐中吸收,未被所述吸氨罐吸收的微量残留氨气进入尾气塔处理后达标排放;
在所述四级吸氨罐中输入水,并将所述四级吸氨罐中的氨水输入到所述三级吸氨罐,将所述三级吸氨罐中的氨水输入到二级吸氨罐,将所述二级吸氨罐中的氨水输入到所述一级吸氨罐,所述一级吸氨罐还连接稀氨水罐和氨水罐。
进一步地,还包括:将初级冷凝器中产生冷凝氨水进入到所述稀氨水罐。
进一步地,还包括:脱水氨气输入到所述一级吸氨罐中吸收氨气形成氨水,保留在所述一级吸氨罐。
一种含氨废水的处理装置,包括:初级冷凝器、稀氨水罐、一级吸氨罐、一级冷凝器、二级吸氨罐、二级冷凝器、三级吸氨罐和四级吸氨罐;
所述初级冷凝器与所述稀氨水罐连接,用于将含氨废气进行冷凝处理输出氨气,并将输出的氨气输出到所述一级吸氨罐中吸收形成氨水,输入到氨水罐中,冷凝水进入稀氨水罐中;
所述一级冷凝器用于将未被所述一级吸氨罐吸收的氨气进行冷凝处理,并通入到所述二级吸氨罐中吸收形成氨水;
所述二级冷凝器用于对未被所述二级吸氨罐吸收的氨气进行冷凝处理,并通入到所述三级吸氨罐中吸收形成氨水;
所述四级吸氨罐用于对未被所述三级吸氨罐吸收的氨气进行吸收,其中,未被所述四级吸氨罐吸收的微量残留氨气进行尾气处理后达标排放;
所述四级吸氨罐、所述三级吸氨罐、所述二级吸氨罐、所述一级吸氨罐依次连接,以使所述四级吸氨罐输入去离子水后所述四级吸氨罐中的氨水输入到所述三级吸氨罐中,所述三级吸氨罐中的氨水输入到所述二级吸氨罐中,所述二级吸氨罐中的氨水输入到所述一级吸氨罐中。
进一步地,还包括:冷却水循环系统,所述冷却水循环系统分别与所述初级冷凝器、所述一级冷凝器和所述二级冷凝器连接。
进一步地,还包括:尾气处理系统,所述尾气处理系统与所述四级吸氨罐连接。
进一步地,所述稀氨水罐与所述一级冷凝器连接。
进一步地,还包括:冷却水池,所述冷却水池分别与所述冷却水循环系统和所述初级冷凝器连接。
进一步地,还包括:所述稀氨水罐中的氨水输入到所述一级吸氨罐或所述二级吸氨罐作为吸收液。
本发明实施例的有益效果是:本方案自主创新的全封闭一体化碱析脱氨、负压汽提蒸氨、闪蒸脱氨、结合高效多级逆流循环吸氨系统处理高氨氮废水,可以显著减少工程投资规模、降低能耗和运行成本,并能彻底解决高氨氮废水达标排放问题,同时回收高质量的工业氨水、铵盐或氨气,实现资源循环利用和清洁生产。
(发明人:王琼;曹向东)
