公布日：2022.05.17
申请日：2022.02.15
分类号：C02F1/02(2006.01)I
摘要
本发明公开了一种高活生物废水灭活处理系统，包括:污水蓄水池，所述污水蓄水池用于接收从生产过程中产生的活毒废水；暂存罐，所述暂存罐通过隔膜泵与所述污水蓄水池连通；灭活罐，至少一个所述灭活罐通过磁力泵与所述暂存罐连通；过热蒸汽管，所述过热蒸汽管用于将过热蒸汽通入到灭活罐的底部。本系统主要通过间歇方式来运行，当污水蓄水池中的生物废水通过管道进入暂存罐后，再通过灭活罐来灭活，这种运行方式便于节能，系统运行可靠性高。
权利要求书

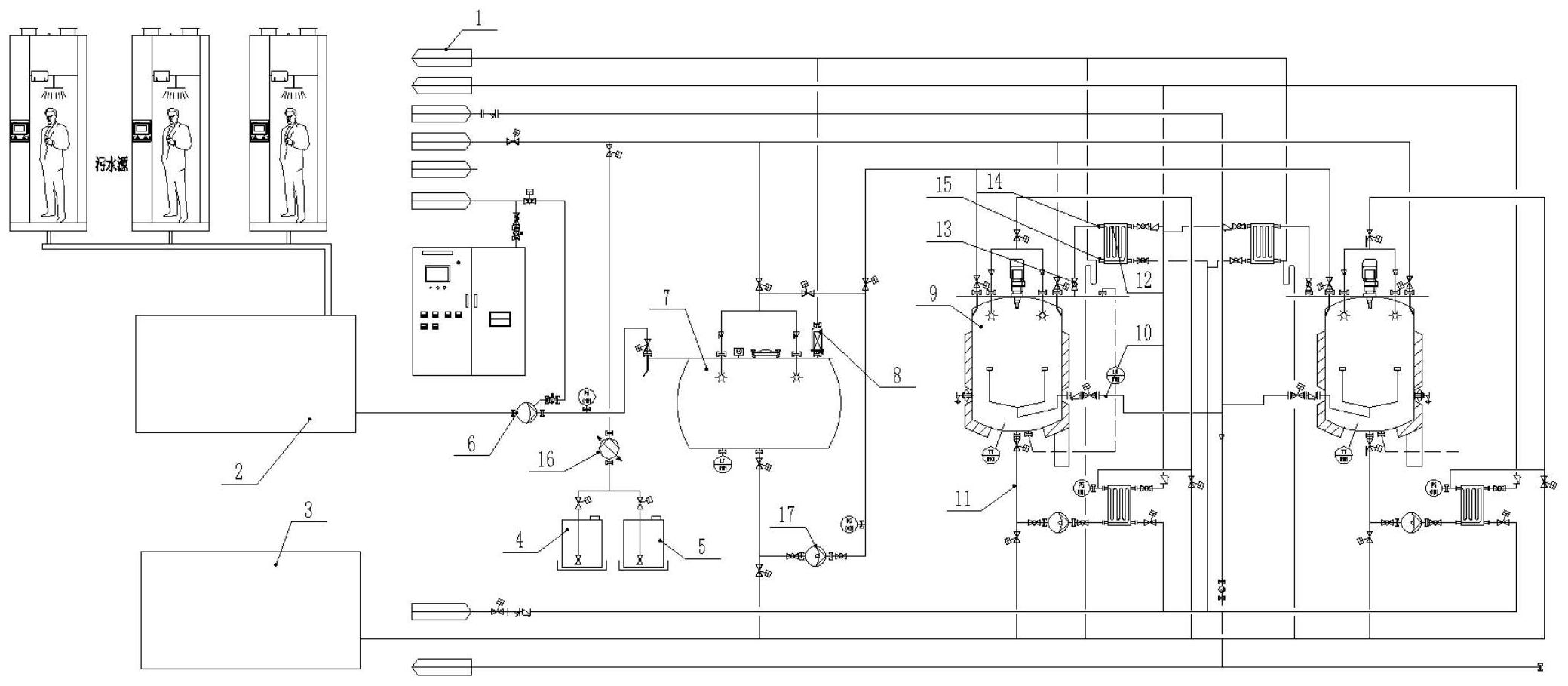

1.一种高活生物废水灭活处理系统，其特征在于，包括:污水蓄水池(2)，所述污水蓄水池(2)用于接收从生产过程中产生的活毒废水；暂存罐(7)，所述暂存罐(7)通过隔膜泵(6)与所述污水蓄水池(2)连通；灭活罐(9)，至少一个所述灭活罐(9)通过磁力泵(17)与所述暂存罐(7)连通；过热蒸汽管(10)，所述过热蒸汽管(10)用于将过热蒸汽通入到灭活罐(9)的底部。
2.根据权利要求1所述的一种高活生物废水灭活处理系统，其特征在于，所述暂存罐(7)上安装有呼吸器(8)，所述呼吸器(8)与活性炭尾气处理器(1)连通。
3.根据权利要求1所述的一种高活生物废水灭活处理系统，其特征在于，所述灭活罐(9)的顶部设有蒸汽出口(15)阀(13)，所述蒸汽出口(15)阀(13)与换热器(12)的蒸汽进口(14)连接，换热器(12)的蒸汽出口(15)与活性炭尾气处理器(1)连通；所述换热器(12)中通有冷却水。
4.根据权利要求1所述的一种高活生物废水灭活处理系统，其特征在于，还包括酸液桶(4)、碱液桶(5)和计量泵(16)，所述灭活罐(9)的顶部设有进水管，所述计量泵(16)用于将酸液桶(4)或碱液桶(5)内的相应液体通过进水管抽入到灭活罐(9)内。
5.根据权利要求1所述的一种高活生物废水灭活处理系统，其特征在于，所述灭活罐(9)的底部设有排液管(11)，用于将灭活罐(9)内的液体排出到废水池(3)。
发明内容
本发明的目的在于提供一种高活生物废水灭活处理系统，以期解决背景技术中存在的技术问题。
为了实现上述目的，本发明采用以下技术方案：
一种高活生物废水灭活处理系统，包括:
污水蓄水池，所述污水蓄水池用于接收从生产过程中产生的活毒废水；
暂存罐，所述暂存罐通过隔膜泵与所述污水蓄水池连通；
灭活罐，至少一个所述灭活罐通过磁力泵与所述暂存罐连通；
过热蒸汽管，所述过热蒸汽管用于将过热蒸汽通入到灭活罐的底部。
在一些实施例中，所述暂存罐上安装有呼吸器，所述呼吸器与活性炭尾气处理器连通。
在一些实施例中，所述灭活罐的顶部设有蒸汽出口阀，所述蒸汽出口阀与换热器的蒸汽进口连接，换热器的蒸汽出口与活性炭尾气处理器连通；所述换热器中通有冷却水。
在一些实施例中，还包括酸液桶、碱液桶和计量泵，所述灭活罐的顶部设有进水管，所述计量泵用于将酸液桶或碱液桶内的相应液体通过进水管抽入到灭活罐内。
在一些实施例中，所述灭活罐的底部设有排液管，用于将灭活罐内的液体排出到废水池。
（发明人：崔静涛;冯泽旭）
