公布日：2022.12.06
申请日：2022.10.20
分类号：C02F11/121(2019.01)I
摘要

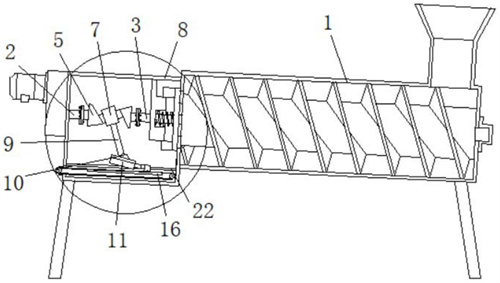

本发明公开了一种高效污泥脱水机，它包含一个螺旋式污泥脱水机本体(1)，该螺旋式污泥脱水机本体(1)的动力输出轴(2)与螺旋轴(3)之间安装有一个驱动装置，所述的驱动装置位于二次挤压脱水成型腔(8)内，所述的驱动装置包含两根驱动轴(24)，每根驱动轴(24)均通过联轴器(4)与对应的动力输出轴(2)和螺旋轴(3)同心对接，所述驱动轴(24)的端面处安装有轴座(5)，两个轴座(5)为相互镜像设置，两个轴座(5)相邻一端的端面处为斜面式的设计。本发明改造方案简单，通过利用驱动连杆在摇摆起伏过程对板链式传送带的污泥作二次的挤压出液，且板链式传送带的传动也是与驱动连杆的挤压动作是同步进行的，并不会存在任何的遗漏问题，同时与原有的螺旋轴共用同一套的动力，无需提供额外的动力源。
权利要求书
1.一种高效污泥脱水机，其特征在于它包含一个螺旋式污泥脱水机本体(1)，该螺旋式污泥脱水机本体(1)的动力输出轴(2)与螺旋轴(3)之间安装有一个驱动装置，所述的驱动装置位于二次挤压脱水成型腔(8)内，所述的驱动装置包含两根驱动轴(24)，每根驱动轴(24)均通过联轴器(4)与对应的动力输出轴(2)和螺旋轴(3)同心对接，所述驱动轴(24)的端面处安装有轴座(5)，两个轴座(5)为相互镜像设置，两个轴座(5)相邻一端的端面处为斜面式的设计，两个轴座(5)的斜面之间通过一根轴杆(6)相连，所述的轴杆(6)上套设有一个可以与其转动连接配合的轴承套(7)，该轴承套(7)的外圆面处固定安装有一根驱动连杆(9)，该驱动连杆(9)的下端与二次挤压装置对接；所述的二次挤压装置包含一个挤压板(11)，该挤压板(11)的中部开设有一个可以与万向球节(10)间隙转动配合的球形槽，所述挤压板(11)的上表面处安装有防止万向球节(10)脱离的盖板(12)，该盖板(12)的开孔直径小于万向球节(10)的直径，所述的万向球节(10)固定安装在驱动连杆(9)的下端，所述挤压板(11)一端的两侧分别固定安装有第一活动连接座(13)，该第一活动连接座(13)通过铰轴与第二活动连接座(14)转动连接配合，两个第二活动连接座(14)分别固定在驱动座(15)端面处的两侧；所述二次挤压脱水成型腔(8)的底部设置有传送污泥的板链式传送带，该板链式传送带一端位于螺旋式污泥脱水机本体(1)的压力碟的下方，所述板链式传送带的另一端延伸出二次挤压脱水成型腔(8)，所述的板链式传送带的内部设置有一块垫板(16)，该垫板(16)的两侧分别固定安装在二次挤压脱水成型腔(8)的内壁上，所述的板链式传送带可以贴合在垫板(16)的上表面处平移，所述的垫板(16)上开设有若干个透水孔。
2.根据权利要求1所述的一种高效污泥脱水机，其特征在于所述的板链式传送带包含两根安装在二次挤压脱水成型腔(8)上的链轮轴(17)，该链轮轴(17)的两端分别安装有链轮(18)，位于同一侧的两个链轮(18)之间设置有可以与其啮合配合的链条(19)，两条链条(19)之间通过若干个链板(20)固定成一体。
3.根据权利要求1所述的一种高效污泥脱水机，其特征在于所述的驱动座(15)的两侧均安装有滑轨(21)，所述二次挤压脱水成型腔(8)的内壁上开设有可以与滑轨(21)间隙滑动配合的导向滑槽(22)，所述滑轨(21)的下方设置有安装在驱动座(15)上的单向齿轮(23)，该单向齿轮(23)可以与链条(19)啮合。
4.根据权利要求1所述的一种高效污泥脱水机，其特征在于所述二次挤压脱水成型腔(8)的底部安装的是便于出水的漏水板。
发明内容
本发明目的是提供一种高效污泥脱水机，它能有效地解决背景技术中所存在的问题。
为了解决背景技术中所存在的问题，它包含一个螺旋式污泥脱水机本体1，该螺旋式污泥脱水机本体1的动力输出轴2与螺旋轴3之间安装有一个驱动装置，所述的驱动装置位于二次挤压脱水成型腔8内，所述的驱动装置包含两根驱动轴24，每根驱动轴24均通过联轴器4与对应的动力输出轴2和螺旋轴3同心对接，所述驱动轴24的端面处安装有轴座5，两个轴座5为相互镜像设置，两个轴座5相邻一端的端面处为斜面式的设计，两个轴座5的斜面之间通过一根轴杆6相连，所述的轴杆6上套设有一个可以与其转动连接配合的轴承套7，该轴承套7的外圆面处固定安装有一根驱动连杆9，该驱动连杆9的下端与二次挤压装置对接；
所述的二次挤压装置包含一个挤压板11，该挤压板11的中部开设有一个可以与万向球节10间隙转动配合的球形槽，所述挤压板11的上表面处安装有防止万向球节10脱离的盖板12，该盖板12的开孔直径小于万向球节10的直径，所述的万向球节10固定安装在驱动连杆9的下端，所述挤压板11一端的两侧分别固定安装有第一活动连接座13，该第一活动连接座13通过铰轴与第二活动连接座14转动连接配合，两个第二活动连接座14分别固定在驱动座15端面处的两侧；
所述二次挤压脱水成型腔8的底部设置有传送污泥的板链式传送带，该板链式传送带一端位于螺旋式污泥脱水机本体1的压力碟的下方，所述板链式传送带的另一端延伸出二次挤压脱水成型腔8，所述的板链式传送带的内部设置有一块垫板16，该垫板16的两侧分别固定安装在二次挤压脱水成型腔8的内壁上，所述的板链式传送带可以贴合在垫板16的上表面处平移，所述的垫板16上开设有若干个透水孔。
所述的板链式传送带包含两根安装在二次挤压脱水成型腔8上的链轮轴17，该链轮轴17的两端分别安装有链轮18，位于同一侧的两个链轮18之间设置有可以与其啮合配合的链条19，两条链条19之间通过若干个链板20固定成一体。
所述的驱动座15的两侧均安装有滑轨21，所述二次挤压脱水成型腔8的内壁上开设有可以与滑轨21间隙滑动配合的导向滑槽22，所述滑轨21的下方设置有安装在驱动座15上的单向齿轮23，该单向齿轮23可以与链条19啮合。
所述二次挤压脱水成型腔8的底部安装的是便于出水的漏水板。
由于采用了以上技术方案，本发明具有以下有益效果：改造方案简单，通过利用驱动连杆在摇摆起伏过程对板链式传送带的污泥作二次的挤压出液，且板链式传送带的传动也是与驱动连杆的挤压动作是同步进行的，并不会存在任何的遗漏问题，同时与原有的螺旋轴共用同一套的动力，无需提供额外的动力源，降低了企业的使用成本和维护成本，出来的污泥掉落下来都是板状的结构，便于后期的不管是摊晾还是烘干作业，更进一步的利于整体的运输。
（发明人：杨志荣）
