公布日：2022.12.30
申请日：2022.08.05
分类号：C02F11/123(2019.01)I;B01D33/04(2006.01)I;B01D33/72(2006.01)I;B01D33/46(2006.01)I;B01D33/58(2006.01)I
摘要
本发明涉及污泥脱水用带式压滤机，具体涉及一种具有反洗功能的污泥脱水用带式压滤机及使用方法；本发明包括带式压滤机本体，带式压滤机本体后端上下两侧均通过销轴转动连接有传动辊，转动环转动连接有清洁刷，带式压滤机本体后端右侧滑动连接有往复杆，往复杆上端面中部固定连接有第二滑柱，第二滑柱滑动连接有第二振动块，第二振动块左端面固定连接有第一滑柱，第一滑柱滑动连接有第一振动块，第一振动块左端面固定连接有下料箱，带式压滤机本体前端下侧中部设有阀门；本发明能够能够有效地解决现有技术中污泥容易堆积在滤带某一处，影响压滤效率；对滤带的清洗效果差；不便对脱水后的泥饼起到一个粉碎效果的问题。
权利要求书

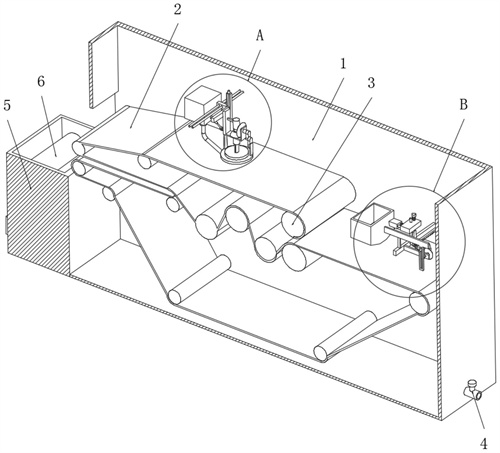

1.一种具有反洗功能的污泥脱水用带式压滤机，其特征在于：包括带式压滤机本体（1），所述带式压滤机本体（1）后端上下两侧均通过销轴转动连接有传动辊（3），所述传动辊（3）啮合连接有压滤带（2），所述带式压滤机本体（1）内腔壁后端面左侧上端固定连接有滑杆（11），所述滑杆（11）滑动连接有第一螺纹块（10），所述第一螺纹块（10）右端面固定连接有滑槽板（14），所述滑槽板（14）内侧滑动连接有第二螺纹块（16），所述第二螺纹块（16）中部通过销轴转动连接有转动板（18），所述转动板（18）上端面左侧滑动连接有滑板（19），所述滑板（19）下端面固定连接有转动环（20），所述转动环（20）转动连接有清洁刷（21），所述带式压滤机本体（1）后端右侧滑动连接有往复杆（36），所述往复杆（36）上端面中部固定连接有第二滑柱（38），所述第二滑柱（38）滑动连接有第二振动块（37），所述第二振动块（37）左端面固定连接有第一滑柱（32），所述第一滑柱（32）滑动连接有第一振动块（31），所述第一振动块（31）左端面固定连接有下料箱（30），所述带式压滤机本体（1）前端下侧中部设有阀门（4）。
2.根据权利要求1所述的一种具有反洗功能的污泥脱水用带式压滤机，其特征在于，所述带式压滤机本体（1）右端面中部固定连接有第三电机（53），所述传动辊（3）中部后端固定连接有第二齿轮（52），上侧所述第二齿轮（52）啮合连接有下侧所述第二齿轮（52），所述第三电机（53）输出端通过销轴固定连接有所述第二齿轮（52），上侧所述第二齿轮（52）通过销轴固定连接有第六锥齿轮（51）。
3.根据权利要求2所述的一种具有反洗功能的污泥脱水用带式压滤机，其特征在于，所述第六锥齿轮（51）通过第五锥齿轮（50）啮合连接有转轴（49），所述转轴（49）右端通过矩形板（46）转动连接有所述带式压滤机本体（1），所述转轴（49）右端面固定连接有第四连杆（48），所述第四连杆（48）前端通过销轴转动连接有第三连杆（47），所述第三连杆（47）前端通过销轴转动连接有所述往复杆（36）。
4.根据权利要求3所述的一种具有反洗功能的污泥脱水用带式压滤机，其特征在于，所述往复杆（36）右端面中部通过销轴转动连接有挤压块（41）、第一齿轮（45）、第四锥齿轮（44），所述第一齿轮（45）啮合连接有齿条（42），所述齿条（42）后端面固定连接有所述带式压滤机本体（1），所述第四锥齿轮（44）通过第三锥齿轮（43）啮合连接有转动块（58），所述转动块（58）通过销轴转动连接有所述往复杆（36），所述转动块（58）通过销轴滑动连接有击打杆（34）。
5.根据权利要求4所述的一种具有反洗功能的污泥脱水用带式压滤机，其特征在于，所述击打杆（34）滑动连接有限位块（35），所述限位块（35）下端面固定连接有所述往复杆（36），后侧所述第一滑柱（32）和第二滑柱（38）分别套设有第一弹簧（33）和第二弹簧（39），后侧所述第二滑柱（38）上端固定连接有固定块（40），所述第一弹簧（33）左右两端分别固定连接有第一振动块（31）和第二振动块（37），所述第二弹簧（39）上下两端分别固定连接有固定块（40）和第二振动块（37）。
6.根据权利要求1所述的一种具有反洗功能的污泥脱水用带式压滤机，其特征在于，所述第一螺纹块（10）左端面固定连接有水箱（7），所述水箱（7）下端中部连通有水泵（8），所述水泵（8）出水端连通有喷水管（9），所述转动板（18）上侧右端面固定连接有第二电机（26），所述第二电机（26）输出端固定连接有套筒（29），所述套筒（29）上端转动连接有所述转动板（18），所述套筒（29）内腔滑动连接有凸块杆（22），所述凸块杆（22）下端面固定连接有清洁刷（21）。
7.根据权利要求6所述的一种具有反洗功能的污泥脱水用带式压滤机，其特征在于，所述转动板（18）右端通过销轴转动连接有第一锥齿轮（27）和第二连杆（25），所述第一锥齿轮（27）啮合连接有所述第二锥齿轮（28），所述第二连杆（25）下端通过销轴转动连接有第一连杆（24），所述第一连杆（24）下端通过销轴转动连接有铰接板（23）。
8.根据权利要求7所述的一种具有反洗功能的污泥脱水用带式压滤机，其特征在于，所述铰接板（23）下端面固定连接有所述转动环（20），所述第一螺纹块（10）右端螺纹连接有第一螺纹杆（12），所述带式压滤机本体（1）后端面上侧左端固定连接有第四电机（57），所述第四电机（57）输出端固定连接有所述第一螺纹杆（12），所述滑槽板（14）上下两端均转动连接有第二螺纹杆（15），所述滑槽板（14）上端面固定连接有第一电机（13），所述第一电机（13）输出端固定连接有所述第二螺纹杆（15），所述第二螺纹块（16）左端面前侧通过销轴转动连接有电动伸缩杆（17），所述电动伸缩杆（17）活塞端通过销轴转动连接有所述转动板（18）。
9.根据权利要求1所述的一种具有反洗功能的污泥脱水用带式压滤机，其特征在于，所述粉碎箱（5）内腔左右两侧均通过销轴转动连接有粉碎辊（6），所述粉碎辊（6）后端固定连接有第三齿轮（56），左侧所述第三齿轮（56）啮合连接有右侧所述第三齿轮（56），下侧所述第二齿轮（52）和右侧所述第三齿轮（56）中部均通过销轴固定连接有链轮（55），所述链轮（55）啮合连接有链条（54）。
10.根据权利要求1-9任一所述的一种具有反洗功能的污泥脱水用带式压滤机的使用方法，其特征在于，包括以下步骤：S1、将污泥放置在下料箱（30）内部，然后启动第三电机（53）带动两个第二齿轮（52）不同向转动，上侧第二齿轮（52）通过第六锥齿轮（51）带动第五锥齿轮（50）和转轴（49）转动，转轴（49）带动第四连杆（48）转动，第四连杆（48）通过第三连杆（47）带动往复杆（36）前后往复移动，同时，齿条（42）带动第一齿轮（45）往复转动，第一齿轮（45）通过销轴带动挤压块（41）和第四锥齿轮（44）同时转动，挤压块（41）不断挤压第二振动块（37），第二振动块（37）带动下料箱（30）上下振动，同时，第三锥齿轮（43）带动转动块（58）转动，使击打杆（34）左右往复移动，对下料箱（30）进行敲打，使第一振动块（31）在第一滑柱（32）上左右滑动，使下料箱（30）进行左右方向的振动，使污泥均匀的分布在压滤带（2）表面；S2、压滤带（2）带动污泥进行移动，对污泥进行挤压脱水，经脱水后的泥饼经左侧流出，同时，第二齿轮（52）通过链轮（55）带动链条（54）转动，链轮（55）带动第三齿轮（56）转动，第三齿轮（56）带动两个粉碎辊（6）不同向转动，对泥饼进行粉碎；S3、需要对压滤带（2）进行清洗时，向水箱（7）内部加入一定量的清洁液，然后启动第四电机（57）带动第一螺纹杆（12）前后移动，使清洁刷（21）处于压滤带（2）的不同位置，然后启动第一电机（13）带动第二螺纹杆（15）转动，第二螺纹杆（15）带动第二螺纹块（16）下降，使清洁刷（21）与压滤带（2）表面进行接触，然后启动第二电机（26）带动套筒（29）和凸块杆（22）转动；S4、启动水泵（8）将水箱（7）内部的清洁液抽出并喷洒在压滤带（2）表面，清洁刷（21）转动时，第二锥齿轮（28）带动第一锥齿轮（27）转动，通过销轴带动第二连杆（25）转动，第二连杆（25）通过第一连杆（24）带动铰接板（23）上下往复移动，使清洁刷（21）旋转的同时也在上下振动，使清洁力度更强，同时，可通过启动电动伸缩杆（17）带动转动板（18）转动，调节清洁刷（21）的倾斜角度，使清洁更具针对性。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，解决上述背景技术中提出的问题。
为了实现上述目的，本发明采用了如下技术方案：一种具有反洗功能的污泥脱水用带式压滤机，包括带式压滤机本体，所述带式压滤机本体后端上下两侧均通过销轴转动连接有传动辊，所述传动辊啮合连接有压滤带，所述带式压滤机本体内腔壁后端面左侧上端固定连接有滑杆，所述滑杆滑动连接有第一螺纹块，所述第一螺纹块右端面固定连接有滑槽板，所述滑槽板内侧滑动连接有第二螺纹块，所述第二螺纹块中部通过销轴转动连接有转动板，所述转动板上端面左侧滑动连接有滑板，所述滑板下端面固定连接有转动环，所述转动环转动连接有清洁刷，所述带式压滤机本体后端右侧滑动连接有往复杆，所述往复杆上端面中部固定连接有第二滑柱，所述第二滑柱滑动连接有第二振动块，所述第二振动块左端面固定连接有第一滑柱，所述第一滑柱滑动连接有第一振动块，所述第一振动块左端面固定连接有下料箱，所述带式压滤机本体前端下侧中部设有阀门。
更进一步地，所述带式压滤机本体右端面中部固定连接有第三电机，所述传动辊中部后端固定连接有第二齿轮，上侧所述第二齿轮啮合连接有下侧所述第二齿轮，所述第三电机输出端通过销轴固定连接有所述第二齿轮，上侧所述第二齿轮通过销轴固定连接有第六锥齿轮。
更进一步地，所述第六锥齿轮通过第五锥齿轮啮合连接有转轴，所述转轴右端通过矩形板转动连接有所述带式压滤机本体，所述转轴右端面固定连接有第四连杆，所述第四连杆前端通过销轴转动连接有第三连杆，所述第三连杆前端通过销轴转动连接有所述往复杆。
更进一步地，所述往复杆右端面中部通过销轴转动连接有挤压块、第一齿轮、第四锥齿轮，所述第一齿轮啮合连接有齿条，所述齿条后端面固定连接有所述带式压滤机本体，所述第四锥齿轮通过第三锥齿轮啮合连接有转动块，所述转动块通过销轴转动连接有所述往复杆，所述转动块通过销轴滑动连接有击打杆。
更进一步地，所述击打杆滑动连接有限位块，所述限位块下端面固定连接有所述往复杆，后侧所述第一滑柱和第二滑柱分别套设有第一弹簧和第二弹簧，后侧所述第二滑柱上端固定连接有固定块，所述第一弹簧左右两端分别固定连接有第一振动块和第二振动块，所述第二弹簧上下两端分别固定连接有固定块和第二振动块。
更进一步地，所述第一螺纹块左端面固定连接有水箱，所述水箱下端中部连通有水泵，所述水泵出水端连通有喷水管，所述转动板上侧右端面固定连接有第二电机，所述第二电机输出端固定连接有套筒，所述套筒上端转动连接有所述转动板，所述套筒内腔滑动连接有凸块杆，所述凸块杆下端面固定连接有清洁刷。
更进一步地，所述转动板右端通过销轴转动连接有第一锥齿轮和第二连杆，所述第一锥齿轮啮合连接有所述第二锥齿轮，所述第二连杆下端通过销轴转动连接有第一连杆，所述第一连杆下端通过销轴转动连接有铰接板。
更进一步地，所述铰接板下端面固定连接有所述转动环，所述第一螺纹块右端螺纹连接有第一螺纹杆，所述带式压滤机本体后端面上侧左端固定连接有第四电机，所述第四电机输出端固定连接有所述第一螺纹杆，所述滑槽板上下两端均转动连接有第二螺纹杆，所述滑槽板上端面固定连接有第一电机，所述第一电机输出端固定连接有所述第二螺纹杆，所述第二螺纹块左端面前侧通过销轴转动连接有电动伸缩杆，所述电动伸缩杆活塞端通过销轴转动连接有所述转动板。
更进一步地，所述粉碎箱内腔左右两侧均通过销轴转动连接有粉碎辊，所述粉碎辊后端固定连接有第三齿轮，左侧所述第三齿轮啮合连接有右侧所述第三齿轮，下侧所述第二齿轮和右侧所述第三齿轮中部均通过销轴固定连接有链轮，所述链轮啮合连接有链条。
一种具有反洗功能的污泥脱水用带式压滤机的使用方法，包括以下步骤：S1、将污泥放置在下料箱内部，然后启动第三电机带动两个第二齿轮不同向转动，上侧第二齿轮通过第六锥齿轮带动第五锥齿轮和转轴转动，转轴带动第四连杆转动，第四连杆通过第三连杆带动往复杆前后往复移动，同时，齿条带动第一齿轮往复转动，第一齿轮通过销轴带动挤压块和第四锥齿轮同时转动，挤压块不断挤压第二振动块，第二振动块带动下料箱上下振动，同时，第三锥齿轮带动转动块转动，使击打杆左右往复移动，对下料箱进行敲打，使第一振动块在第一滑柱上左右滑动，使下料箱进行左右方向的振动，使污泥均匀的分布在压滤带表面；S2、压滤带带动污泥进行移动，对污泥进行挤压脱水，经脱水后的泥饼经左侧流出，同时，第二齿轮通过链轮带动链条转动，链轮带动第三齿轮转动，第三齿轮带动两个粉碎辊不同向转动，对泥饼进行粉碎；S3、需要对压滤带进行清洗时，向水箱内部加入一定量的清洁液，然后启动第四电机带动第一螺纹杆前后移动，使清洁刷处于压滤带的不同位置，然后启动第一电机带动第二螺纹杆转动，第二螺纹杆带动第二螺纹块下降，使清洁刷与压滤带表面进行接触，然后启动第二电机带动套筒和凸块杆转动；S4、启动水泵将水箱内部的清洁液抽出并喷洒在压滤带表面，清洁刷转动时，第二锥齿轮带动第一锥齿轮转动，通过销轴带动第二连杆转动，第二连杆通过第一连杆带动铰接板上下往复移动，使清洁刷旋转的同时也在上下振动，使清洁力度更强，同时，可通过启动电动伸缩杆带动转动板转动，调节清洁刷的倾斜角度，使清洁更具针对性。
与现有技术相比，本发明的优点和积极效果在于，1、本发明中通过将污泥放置在下料箱内部，然后启动第三电机带动两个第二齿轮不同向转动，上侧第二齿轮通过第六锥齿轮带动第五锥齿轮和转轴转动，转轴带动第四连杆转动，第四连杆通过第三连杆带动往复杆前后往复移动，同时，齿条带动第一齿轮往复转动，第一齿轮通过销轴带动挤压块和第四锥齿轮同时转动，挤压块不断挤压第二振动块，第二振动块带动下料箱上下振动，同时，第三锥齿轮带动转动块转动，使击打杆左右往复移动，对下料箱进行敲打，使第一振动块在第一滑柱上左右滑动，使下料箱进行左右方向的振动，从而更便于对污泥起到一个均匀下料的作用，使污泥可以均匀的分布在压滤带表面，进而使避免了污泥堆积在压滤带一处而影响压滤效率的情况。
2、本发明中通过向水箱内部加入一定量的清洁液，然后启动第四电机带动第一螺纹杆前后移动，使清洁刷处于压滤带的不同位置，然后启动第一电机带动第二螺纹杆转动，第二螺纹杆带动第二螺纹块下降，使清洁刷与压滤带表面进行接触，然后启动第二电机带动套筒和凸块杆转动，然后启动水泵将水箱内部的清洁液抽出并喷洒在压滤带表面，清洁刷转动时，第二锥齿轮带动第一锥齿轮转动，通过销轴带动第二连杆转动，第二连杆通过第一连杆带动铰接板上下往复移动，使清洁刷旋转的同时也在上下振动，使清洁力度更强，同时，可通过启动电动伸缩杆带动转动板转动，调节清洁刷的倾斜角度，使清洁更具针对性，从而更便于对压滤带的不同位置起到一个深度清洗效果，进而提高了整个压滤机的循环使用效果。
3、本发明中通过经脱水后的泥饼经左侧流出，同时，第二齿轮通过链轮带动链条转动，链轮带动第三齿轮转动，第三齿轮带动两个粉碎辊不同向转动，对泥饼进行粉碎，从而使泥饼内部残余的水分得到充分挥发，进而便于人员对污泥的后续收集工作。
（发明人：周安）
