公布日：2022.04.12
申请日：2021.12.06
分类号：C02F9/06(2006.01)I;C02F101/38(2006.01)N;C02F101/34(2006.01)N
摘要
本发明公开了一种高浓度硝基苯类废水预处理设备及其处理方法，包括底板，所述底板的顶部固定连接有电解池，所述底板顶部电解池的一侧固定连接有过滤塔，所述底板顶部电解池另一侧固定连接有沉淀池，所述底板的顶部连接有废水输送机构，所述电解池的内部设置有两组极板。本发明通过启动电机A带动转动杆上的清扫板在过滤盘上转动，进而可将过滤盘上过滤的杂质进行清扫并通过下料槽落入到下料仓内，避免长时间的过滤时容易造成过滤盘堵塞，进而提高过滤效果与过滤效率，通过转动杆转动的同时，可使得偏心轮进行偏心转动，进而对下料仓进行间歇敲击，可有效的避免下料仓上的过滤网板堵塞。
权利要求书

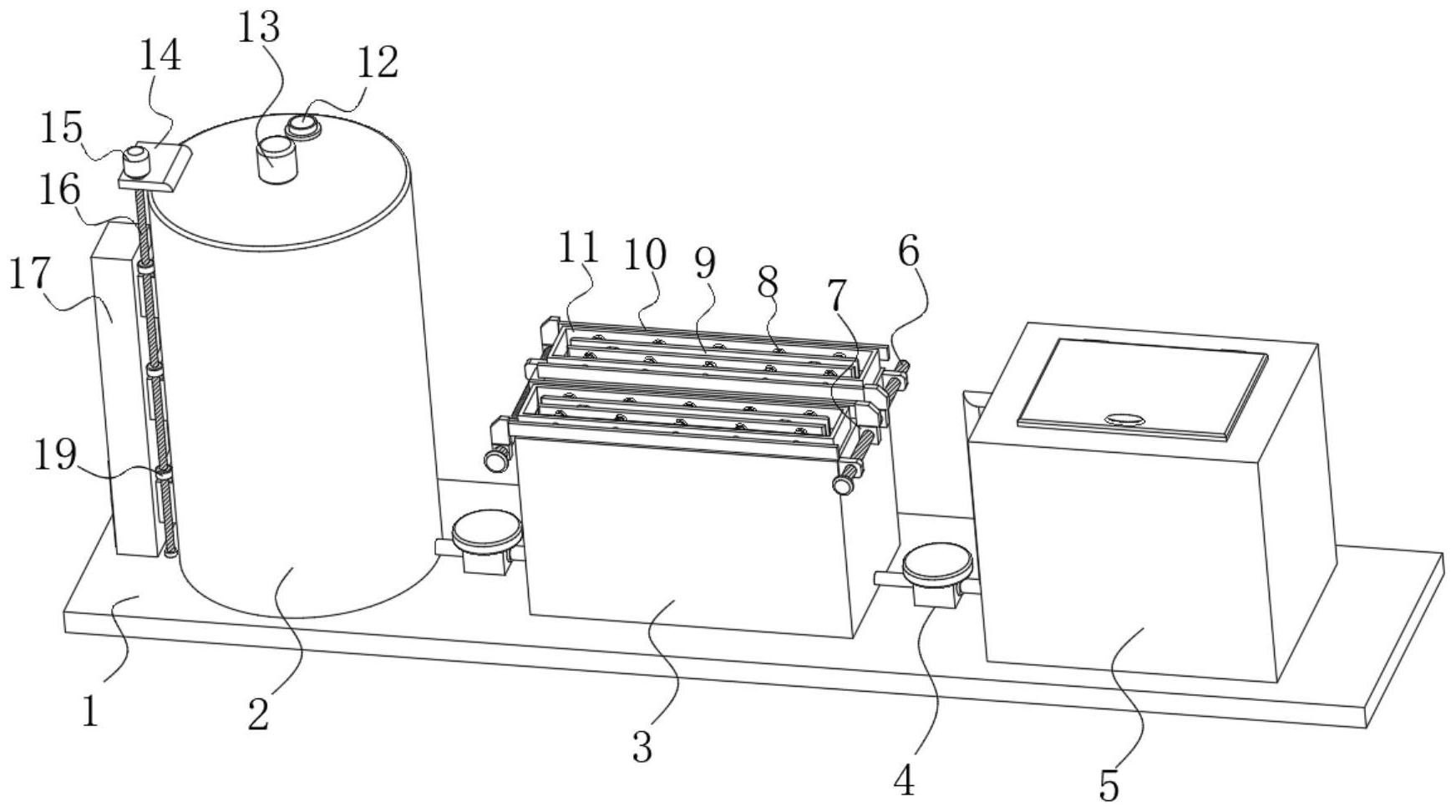

1.一种高浓度硝基苯类废水预处理设备，包括底板（1），其特征在于，所述底板（1）的顶部固定连接有电解池（3），所述底板（1）顶部电解池（3）的一侧固定连接有过滤塔（2），所述底板（1）顶部电解池（3）另一侧固定连接有沉淀池（5），所述底板（1）的顶部连接有废水输送机构，所述电解池（3）的内部设置有两组极板（21），且极板（21）的顶部固定连接有两组固定座（22），所述电解池（3）的顶部连接有夹持清理机构，所述夹持清理机构包括安装框架（11），所述安装框架（11）位于电解池（3）顶部的两端，所述电解池（3）表面的两端滑动套设有多组拉杆（23），且拉杆（23）延伸至安装框架（11）内侧的一端固定有夹板（9），所述拉杆（23）位于安装框架（11）内部的外侧壁上滑动套设有弹簧（8），所述拉杆（23）位于安装框架（11）外部的一端固定连接有连接板（10），所述电解池（3）的两侧连接有与夹持清理机构相互配合的移动固定机构，所述移动固定机构包括双向螺纹杆（6），所述双向螺纹杆（6）位于电解池（3）表面的两端，所述双向螺纹杆（6）的外侧壁螺纹套设有两组内螺纹套块A（7），一组所述双向螺纹杆（6）上的两组内螺纹套块A（7）与两组连接板（10）的一端相连接，另一组所述双向螺纹杆（6）上的两组内螺纹套块A（7）与另两组连接板（10）的一端相连接，所述过滤塔（2）的内部固定连接有三组过滤盘（33），所述过滤塔（2）的内顶部连接有清理机构，所述清理机构包括转动杆（28），所述转动杆（28）位于过滤塔（2）的内顶部，且转动杆（28）贯穿三组过滤盘（33），所述过滤塔（2）的顶部固定连接有电机A（13），且电机A（13）的输出端与转动杆（28）的一端相连接，所述转动杆（28）外侧壁过滤盘（33）的上方固定连接有清扫板（29），所述转动杆（28）外侧壁过滤盘（33）的下方固定连接有偏心轮（30），所述底板（1）顶部过滤塔（2）的一侧连接有与清理机构相互配合的杂质收集机构，所述杂质收集机构包括收集仓（17），所述收集仓（17）位于底板（1）顶部过滤塔（2）的一侧，所述过滤盘（33）底部的一侧开设有下料槽（31），所述下料槽（31）的下方固定连接有下料仓（24），且下料仓（24）延伸至过滤塔（2）外部与收集仓（17）相互连通，所述下料仓（24）的底部固定连接有过滤网板（32），所述下料仓（24）顶部的一侧滑动连接有挡板（25），且挡板（25）延伸至下料仓（24）的内底部，所述过滤塔（2）顶部的一侧连接有升降调节机构，所述升降调节机构包括安装板（14），所述安装板（14）位于过滤塔（2）顶部的一侧，所述安装板（14）底部的一侧固定连接有螺纹杆（16），且螺纹杆（16）的一端固定在底板（1）顶部，所述安装板（14）底部的另一侧固定连接有滑杆（27），且滑杆（27）的一端固定在底板（1）顶部，所述挡板（25）的顶部固定连接有连接块（18），所述螺纹杆（16）的外侧壁螺纹套设有内螺纹套块B（19），所述滑杆（27）的外侧壁螺纹套设有套块（26），所述连接块（18）的一端与内螺纹套块B（19）相连接，且连接块（18）的另一端与套块（26）相连接，所述安装板（14）顶部的一侧固定连接有电机B（15），且电机B（15）的输出端与螺纹杆（16）的一端相连接。
2.根据权利要求1所述的高浓度硝基苯类废水预处理设备，其特征在于，所述废水输送机构包括水泵（4），所述水泵（4）位于底板（1）顶部电解池（3）的两侧，所述水泵（4）的输出端固定连接有导液管（20），一组所述导液管（20）的一端与电解池（3）的一侧相连接，另一组所述导液管（20）的一端的沉淀池（5）的一侧相连通，一组所述水泵（4）的输入端与过滤塔（2）的一侧相连接，另一组所述水泵（4）的输入端与电解池（3）的一侧相连接。
3.根据权利要求1所述的高浓度硝基苯类废水预处理设备，其特征在于，所述收集仓（17）外侧的一端铰接有三组仓门，且仓门上固定有把手。
4.根据权利要求1所述的高浓度硝基苯类废水预处理设备，其特征在于，所述过滤塔（2）顶部的一侧固定连接有入料口（12），且入料口（12）延伸至过滤塔（2）的内侧。
5.如权利要求1-4任一项所述的一种高浓度硝基苯类废水预处理设备的处理方法，其特征在于，包括如下步骤：步骤一，首先通过入料口（12）将废水倒入到过滤塔（2）内，然后通过三组过滤盘（33）进行过滤处理，通过启动电机A（13）带动转动杆（28）上的清扫板（29）在过滤盘（33）上转动，进而可将过滤盘（33）上过滤的杂质进行清扫并通过下料槽（31）落入到下料仓（24）内；步骤二，通过下料仓（24）可对过滤盘（33）上过滤的杂质进行收集，并通过过滤网板（32）对废水进行过滤处理，然后通过转动杆（28）转动的同时，可使得偏心轮（30）进行偏心转动，进而对下料仓（24）进行间歇敲击，可有效的避免下料仓（24）上的过滤网板（32）堵塞，同时也促进杂质在下料仓（24）内移动；步骤三，通过启动安装板（14）上的电机B（15）带动螺纹杆（16）转动，进而使得三组内螺纹套块B（19）上的连接块（18）移动，从而让挡板（25）从下料仓（24）内侧移出，进而取消对下料仓（24）的阻挡，然后可将下料仓（24）内的杂质收集到收集仓（17）内进行集中存放，然后统一处理；步骤四，通过水泵（4）将过滤塔（2）内过滤的废水抽取到电解池（3）内，然后通过启动两组极板（21），在外电场的作用下，阳极失去电子发生氧化反应，阴极获得电子发生还原反应，废水流经电解池（3）内，作为电解液，在阳极和阴极分别发生氧化和还原反应，可将有害的硝基苯去除，随后通过水泵（4）将废水在输送到沉淀池（5）内进行沉淀处理并存放，进而实现对高浓度硝基苯类废水进行预处理，方便后续的处理操作；步骤五，当需要对电解池（3）内的极板（21）进行检修更换时，通过起吊设备固定极板（21）上的固定座（22），然后转动两组双向螺纹杆（6），使得两组内螺纹套块A（7）上的连接板（10）相互靠近，进而使得拉杆（23）推动两组夹板（9）相互靠近对极板（21）进行夹紧，当对极板（21）进行抽取起吊时，通过夹板（9）可对极板（21）两侧粘附的杂质进行刮动，可对极板（21）进行清理，进而保证极板（21）的整洁度。
发明内容
本发明提供一种高浓度硝基苯类废水预处理设备及其处理方法，解决了现有的设备在进行处理废水时，需要对废水中的杂质进行过滤处理，而在长时间的过滤时容易造成过滤盘发生堵塞，进而造成过滤效果变低，效率下降，同时现有的设备上的电解池内的极板在长时间的废水中浸泡，表面会粘附有杂质，且在移出进行更换检修时，没有对表面的杂质进行处理，进而需要操作人员单独进行处理，大大的增加了操作人员的工作量，导致实用性较差的问题。
为解决上述技术问题，本发明是通过以下技术方案实现的：
本发明为一种高浓度硝基苯类废水预处理设备，包括底板，所述底板的顶部固定连接有电解池，所述底板顶部电解池的一侧固定连接有过滤塔，所述底板顶部电解池另一侧固定连接有沉淀池，所述底板的顶部连接有废水输送机构，所述电解池的内部设置有两组极板，且极板的顶部固定连接有两组固定座，所述电解池的顶部连接有夹持清理机构，所述电解池的两侧连接有与夹持清理机构相互配合的移动固定机构，所述过滤塔的内部固定连接有三组过滤盘，所述过滤塔的内顶部连接有清理机构，所述底板顶部过滤塔的一侧连接有与清理机构相互配合的杂质收集机构，所述过滤塔顶部的一侧连接有升降调节机构。
进一步地，所述废水输送机构包括水泵，所述水泵位于底板顶部电解池的两侧，所述水泵的输出端固定连接有导液管，一组所述导液管的一端与电解池的一侧相连接，另一组所述导液管的一端的沉淀池的一侧相连通，一组所述水泵的输入端与过滤塔的一侧相连接，另一组所述水泵的输入端与电解池的一侧相连接。
进一步地，所述夹持清理机构包括安装框架，所述安装框架位于电解池顶部的两端，所述电解池表面的两端滑动套设有多组拉杆，且拉杆延伸至安装框架内侧的一端固定有夹板，所述拉杆位于安装框架内部的外侧壁上滑动套设有弹簧，所述拉杆位于安装框架外部的一端固定连接有连接板。
进一步地，所述移动固定机构包括双向螺纹杆，所述双向螺纹杆位于电解池表面的两端，所述双向螺纹杆的外侧壁螺纹套设有两组内螺纹套块A，一组所述双向螺纹杆上的两组内螺纹套块A与两组连接板的一端相连接，另一组所述双向螺纹杆上的两组内螺纹套块A与另两组连接板的一端相连接。
进一步地，所述清理机构包括转动杆，所述转动杆位于过滤塔的内顶部，且转动杆贯穿三组过滤盘，所述过滤塔的顶部固定连接有电机A，且电机A的输出端与转动杆的一端相连接，所述转动杆外侧壁过滤盘的上方固定连接有清扫板，所述转动杆外侧壁过滤盘的下方固定连接有偏心轮。
进一步地，所述杂质收集机构包括收集仓，所述收集仓位于底板顶部过滤塔的一侧，所述过滤盘底部的一侧开设有下料槽，所述下料槽的下方固定连接有下料仓，且下料仓延伸至过滤塔外部与收集仓相互连通，所述下料仓的底部固定连接有过滤网板，所述下料仓顶部的一侧滑动连接有挡板，且挡板延伸至下料仓的内底部。
进一步地，所述升降调节机构包括安装板，所述安装板位于过滤塔顶部的一侧，所述安装板底部的一侧固定连接有螺纹杆，且螺纹杆的一端固定在底板顶部，所述安装板底部的另一侧固定连接有滑杆，且滑杆的一端固定在底板顶部，所述挡板的顶部固定连接有连接块，所述螺纹杆的外侧壁螺纹套设有内螺纹套块B，所述滑杆的外侧壁螺纹套设有套块，所述连接块的一端与内螺纹套块B相连接，且连接块的另一端与套块相连接，所述安装板顶部的一侧固定连接有电机B，且电机B的输出端与螺纹杆的一端相连接。
进一步地，所述收集仓外侧的一端铰接有三组仓门，且仓门上固定有把手。
进一步地，所述过滤塔顶部的一侧固定连接有入料口，且入料口延伸至过滤塔的内侧。
一种高浓度硝基苯类废水预处理设备的处理方法，其特征在于，包括如下步骤：
步骤一，首先通过入料口将废水倒入到过滤塔内，然后通过三组过滤盘进行过滤处理，通过启动电机A带动转动杆上的清扫板在过滤盘上转动，进而可将过滤盘上过滤的杂质进行清扫并通过下料槽落入到下料仓内；
步骤二，通过下料仓可对过滤盘上过滤的杂质进行收集，并通过过滤网板对废水进行过滤处理，然后通过转动杆转动的同时，可使得偏心轮进行偏心转动，进而对下料仓进行间歇敲击，可有效的避免下料仓上的过滤网板堵塞，同时也促进杂质在下料仓内移动；
步骤三，通过启动安装板上的电机B带动螺纹杆转动，进而使得三组内螺纹套块B上的连接块移动，从而让挡板从下料仓内侧移出，进而取消对下料仓的阻挡，然后可将下料仓内的杂质收集到收集仓内进行集中存放，然后统一处理；
步骤四，通过水泵将过滤塔内过滤的废水抽取到电解池内，然后通过启动两组极板，在外电场的作用下，阳极失去电子发生氧化反应，阴极获得电子发生还原反应，废水流经电解池内，作为电解液，在阳极和阴极分别发生氧化和还原反应，可将有害的硝基苯去除，随后通过水泵将废水在输送到沉淀池内进行沉淀处理并存放，进而实现对高浓度硝基苯类废水进行预处理，方便后续的处理操作；
步骤五，当需要对电解池内的极板进行检修更换时，通过起吊设备固定极板上的固定座，然后转动两组双向螺纹杆，使得两组内螺纹套块A上的连接板相互靠近，进而使得拉杆推动两组夹板相互靠近对极板进行夹紧，当对极板进行抽取起吊时，通过夹板可对极板两侧粘附的杂质等进行刮动，可对极板进行清理，进而保证极板的整洁度。
本发明具有以下有益效果：
1、通过启动电机A带动转动杆上的清扫板在过滤盘上转动，进而可将过滤盘上过滤的杂质进行清扫并通过下料槽落入到下料仓内，避免长时间的过滤时容易造成过滤盘堵塞，进而提高过滤效果与过滤效率，通过转动杆转动的同时，可使得偏心轮进行偏心转动，进而对下料仓进行间歇敲击，可有效的避免下料仓上的过滤网板堵塞，保证在对高浓度硝基苯类废水处理之前对其杂质等进行有效过滤处理，然后方便后续对高浓度硝基苯类废水中的硝基苯进行处理，同时也促进杂质在下料仓内移动，可将下料仓内的杂质收集到收集仓内进行集中存放，然后统一处理。
2、通过转动两组双向螺纹杆，使得两组内螺纹套块A上的连接板相互靠近，进而使得拉杆推动两组夹板相互靠近对极板进行夹紧，当对极板进行抽取起吊时，通过夹板可对极板两侧粘附的杂质等进行刮动，可对极板进行清理，进而保证极板的整洁度，无需操作人员单独对极板进行清理，大大的降低了操作人员的工作量，进一步提高该装置的实用性。
（发明人：邱童）
