公布日：2022.07.12
申请日：2022.02.28
分类号：C02F9/04(2006.01)I;C02F1/72(2006.01)I
摘要

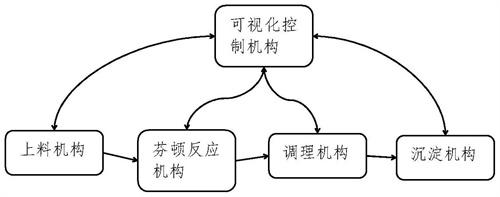

本发明涉及一种可视化芬顿反应系统，包括：可视控制机构、芬顿反应机构、上料机构、调理机构和沉淀机构；可视控制机构分别与芬顿反应机构、上料机构、调理机构和沉淀机构控制连接，用以处理工业有机废水；上料机构与芬顿反应机构连接，并能够向芬顿反应机构内部提供反应试剂和待处理废水；芬顿反应机构还与调理机构连接，并能够将经过芬顿反应后的初步处理水排放入调理机构，用以调理初步处理水的酸碱性；调理机构还与沉淀机构连接，并能够将调理好的处理水排放入沉淀机构进行污泥沉淀处理，用以得到合格处理水。本发明提供的系统不仅自动化程度高，而且可控性优秀，有力地兼顾了经济高效和安全生产的目的。
权利要求书
1.一种可视化芬顿反应系统，其特征在于，包括：可视控制机构、芬顿反应机构、上料机构、调理机构和沉淀机构；所述可视控制机构分别与所述芬顿反应机构、所述上料机构、所述调理机构和所述沉淀机构控制连接，用以处理工业有机废水；所述上料机构与所述芬顿反应机构连接，并能够向所述芬顿反应机构内部提供反应试剂和待处理废水；所述芬顿反应机构还与所述调理机构连接，并能够将经过芬顿反应后的初步处理水排放入所述调理机构，用以调理初步处理水的酸碱性；所述调理机构还与所述沉淀机构连接，并能够将调理好的处理水排放入所述沉淀机构进行污泥沉淀处理，用以得到合格处理水。
2.根据权利要求1所述的芬顿反应系统，其特征在于，所述可视控制机构包括：控制组件和检测组件；所述控制组件设置在控制室内，并与所述检测组件连接；所述检测组件能够分别采集所述芬顿反应机构、所述上料机构、所述调理机构和所述沉淀机构的工作状态数据，并将检测到的工作状态数据发送给所述控制组件。
3.根据权利要求2所述的芬顿反应系统，其特征在于，所述控制组件包括：控制主机和显示设备；所述控制主机与所述显示设备连接；所述控制主机还分别与所述芬顿反应机构、所述上料机构、所述调理机构和所述沉淀机构、检测组件控制连接；所述控制主机还连接有工厂电源和工厂内网；所述显示设备能够向工作人员展示反应系统的的工作状态信息；工作人员能够根据展示的工作状态信息通过所述显示设备发出控制指令；所述控制指令用以控制所述芬顿反应机构、所述上料机构、所述调理机构和所述沉淀机构和所述检测组件的工作。
4.根据权利要求3所述的芬顿反应系统，其特征在于，所述芬顿反应机构包括：反应容器池和试剂添加组件；所述反应容器池和所述试剂添加组件均与所述可视化控制机构连接；所述试剂添加组件与所述反应容器池连接，并能够在所述可视控制机构的控制下向所述反应容器池内添加反应试剂；所述反应容器池还分别与所述上料机构和所述调理机构连接；其中，所述上料机构能够在所述可视控制机构的控制下向所述反应容器池内添加工业有机废水；所述反应容器池能够在所述可视控制机构的控制下降经过芬顿反应处理后的初步处理水排放入所述调理机构内用以调理初步处理水的酸碱性。
5.根据权利要求4所述的芬顿反应系统，其特征在于，所述试剂添加组件包括：硫酸试剂罐、硫酸亚铁试剂罐和过氧化氢试剂罐；所述硫酸试剂罐、所述硫酸亚铁试剂罐和所述过氧化氢试剂罐均与所述反应容器池连接；所述硫酸试剂罐、所述硫酸亚铁试剂罐和所述过氧化氢试剂罐均能够在所述可视化控制机构的控制下有序向所述反应容器池内添加合理的试剂量，用以完成废水的初步芬顿化处理。
6.根据权利要求5所述的芬顿反应系统，其特征在于，所述上料机构包括：废水存储组件和废水泵送组件；所述废水泵送组件与所述可视化控制机构连接；所述废水存储组件与所述反应容器池连接；所述废水泵送组件设置在所述废水存储组件上；所述废水泵送组件能够在所述可视化控制机构的控制下将所述废水存储组件内的废水泵送入所述反应容器池内。
7.根据权利要求6所述的芬顿反应系统，其特征在于，所述调理机构包括：调理罐组件和调理试剂罐；所述调理试剂罐分别与所述可视化控制机构和所述调理罐组件连接；所述所述反应容器池与所述调理罐组件连接，并能够将初步处理水排放入所述调理罐组件内；所述调理罐组件还与所述沉淀组件连接。
8.根据权利要求7所述的芬顿反应系统，其特征在于，所述调理试剂罐内设有碱性试剂，并能够在所述可视化控制机构的控制下向所述调理罐组件内添加碱性试剂，用以中和调理所述调理罐组件内的初步处理水。
9.根据权利要求8所述的芬顿反应系统，其特征在于，所述沉淀机构包括：沉淀池组件和沉淀试剂罐组件；所述沉淀试剂罐组件分别与所述可视化控制机构和所述沉淀池组件连接；所述沉淀试剂罐组件能够在所述可视化控制机构的控制下向所述沉淀池组件内添加沉淀试剂，用以对调理好的处理水进行污泥沉淀处理，用以得到合格的处理水。
10.根据权利要求2所述的芬顿反应系统，其特征在于，所述检测组件包括：酸碱检测单元、水量检测单元、水质检测单元、试剂量检测单元和视觉检测单元；所述酸碱检测单元、所述水量检测单元、所述水质检测单元、所述试剂量检测单元和所述视觉检测单元均与所述可视化控制机构连接；所述所述酸碱检测单元、所述水量检测单元、所述水质检测单元、所述试剂量检测单元和所述视觉检测单元能够分别检测所述所述芬顿反应机构、所述上料机构、所述调理机构和所述沉淀机构的工作状态数据，并能够将检测到的工作状态数据发送给所述可视化控制机构。
发明内容
(一)要解决的技术问题
针对现有存在的技术问题，本发明提供一种可视化芬顿反应系统，不仅自动化程度高，而且可控性优秀，有力地兼顾了经济高效和安全生产的目的。
(二)技术方案
为了达到上述目的，本发明采用的主要技术方案包括：
一种可视化芬顿反应系统，包括：可视控制机构、芬顿反应机构、上料机构、调理机构和沉淀机构；
所述可视控制机构分别与所述芬顿反应机构、所述上料机构、所述调理机构和所述沉淀机构控制连接，用以处理工业有机废水；
所述上料机构与所述芬顿反应机构连接，并能够向所述芬顿反应机构内部提供反应试剂和待处理废水；
所述芬顿反应机构还与所述调理机构连接，并能够将经过芬顿反应后的初步处理水排放入所述调理机构，用以调理初步处理水的酸碱性；
所述调理机构还与所述沉淀机构连接，并能够将调理好的处理水排放入所述沉淀机构进行污泥沉淀处理，用以得到合格处理水。
优选地，所述可视控制机构包括：控制组件和检测组件；
所述控制组件设置在控制室内，并与所述检测组件连接；
所述检测组件能够分别采集所述芬顿反应机构、所述上料机构、所述调理机构和所述沉淀机构的工作状态数据，并将检测到的工作状态数据发送给所述控制组件。
优选地，所述控制组件包括：控制主机和显示设备；
所述控制主机与所述显示设备连接；
所述控制主机还分别与所述芬顿反应机构、所述上料机构、所述调理机构和所述沉淀机构、检测组件控制连接；
所述控制主机还连接有工厂电源和工厂内网；
所述显示设备能够向工作人员展示反应系统的的工作状态信息；
工作人员能够根据展示的工作状态信息通过所述显示设备发出控制指令；
所述控制指令用以控制所述芬顿反应机构、所述上料机构、所述调理机构和所述沉淀机构和所述检测组件的工作。
优选地，所述芬顿反应机构包括：反应容器池和试剂添加组件；
所述反应容器池和所述试剂添加组件均与所述可视化控制机构连接；
所述试剂添加组件与所述反应容器池连接，并能够在所述可视控制机构的控制下向所述反应容器池内添加反应试剂；
所述反应容器池还分别与所述上料机构和所述调理机构连接；
其中，所述上料机构能够在所述可视控制机构的控制下向所述反应容器池内添加工业有机废水；
所述反应容器池能够在所述可视控制机构的控制下降经过芬顿反应处理后的初步处理水排放入所述调理机构内用以调理初步处理水的酸碱性。
优选地，所述试剂添加组件包括：硫酸试剂罐、硫酸亚铁试剂罐和过氧化氢试剂罐；
所述硫酸试剂罐、所述硫酸亚铁试剂罐和所述过氧化氢试剂罐均与所述反应容器池连接；
所述硫酸试剂罐、所述硫酸亚铁试剂罐和所述过氧化氢试剂罐均能够在所述可视化控制机构的控制下有序向所述反应容器池内添加合理的试剂量，用以完成废水的初步芬顿化处理。
优选地，所述上料机构包括：废水存储组件和废水泵送组件；
所述废水泵送组件与所述可视化控制机构连接；
所述废水存储组件与所述反应容器池连接；
所述废水泵送组件设置在所述废水存储组件上；
所述废水泵送组件能够在所述可视化控制机构的控制下将所述废水存储组件内的废水泵送入所述反应容器池内。
优选地，所述调理机构包括：调理罐组件和调理试剂罐；
所述调理试剂罐分别与所述可视化控制机构和所述调理罐组件连接；
所述所述反应容器池与所述调理罐组件连接，并能够将初步处理水排放入所述调理罐组件内；
所述调理罐组件还与所述沉淀组件连接。
优选地，所述调理试剂罐内设有碱性试剂，并能够在所述可视化控制机构的控制下向所述调理罐组件内添加碱性试剂，用以中和调理所述调理罐组件内的初步处理水。
优选地，所述沉淀机构包括：沉淀池组件和沉淀试剂罐组件；
所述沉淀试剂罐组件分别与所述可视化控制机构和所述沉淀池组件连接；
所述沉淀试剂罐组件能够在所述可视化控制机构的控制下向所述沉淀池组件内添加沉淀试剂，用以对调理好的处理水进行污泥沉淀处理，用以得到合格的处理水。
优选地，所述检测组件包括：酸碱检测单元、水量检测单元、水质检测单元、试剂量检测单元和视觉检测单元；
所述酸碱检测单元、所述水量检测单元、所述水质检测单元、所述试剂量检测单元和所述视觉检测单元均与所述可视化控制机构连接；
所述所述酸碱检测单元、所述水量检测单元、所述水质检测单元、所述试剂量检测单元和所述视觉检测单元能够分别检测所述所述芬顿反应机构、所述上料机构、所述调理机构和所述沉淀机构的工作状态数据，并能够将检测到的工作状态数据发送给所述可视化控制机构。
(三)有益效果
本发明的有益效果是：本发明提供的一种可视化芬顿反应系统，具有以下有益效果：
不仅自动化程度高，而且可控性优秀，有力地兼顾了经济高效和安全生产的目的。
（发明人：郭润泽;付明;潘亮;覃文政;赵云斌;郭振江）
