公布日：2022.10.11
申请日：2022.07.05
分类号：C02F11/122(2019.01)I;C02F11/14(2019.01)I;B01D25/02(2006.01)I;B01D25/34(2006.01)I;B01F33/40(2022.01)I
摘要
本发明公开了一体化高压污泥脱水系统，包括调理机构和压滤机构，所述调理机构包括调理箱；所述调理箱一侧的底部固定安装有用于向压滤机构输送污泥的压滤渣浆泵；所述压滤机构包括工作基台，所述工作基台的顶部固定连接有承托架，所述承托架的顶部固定安装有板框压滤机；所述工作基台的底部固定安装有泥板导送机构；本发明通过设置工作基台等结构，方便板框压滤机及其配套部件的集中安装，使其能够在施工现场进行快速的装配操作，提高了施工效率；同时利用在工作基台上集成设置泥板输送带，使得污泥压滤处理以及送出操作能够连续自动进行。
权利要求书

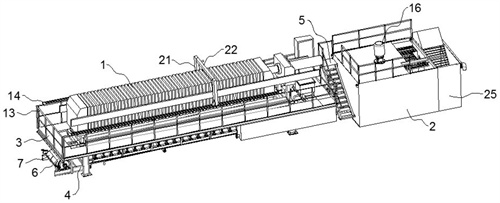

1.一体化高压污泥脱水系统，其特征在于，包括调理机构和压滤机构，所述调理机构包括调理箱(2)；所述调理箱(2)一侧的底部固定安装有用于向压滤机构输送污泥的压滤渣浆泵(20)；所述压滤机构包括工作基台(3)，所述工作基台(3)的顶部固定连接有承托架(12)，所述承托架(12)的顶部固定安装有板框压滤机(1)，所述工作基台(3)的中部开设有排料口；所述工作基台(3)的底部固定安装有泥板导送机构，所述泥板导送机构包括支撑架(4)，所述支撑架(4)的内壁转动安装有泥板输送带(6)。
2.根据权利要求1所述的一体化高压污泥脱水系统，其特征在于，所述调理箱(2)顶部的中心固定安装有搅拌电机(16)，所述搅拌电机(16)的输出端固定连接有搅拌杆，所述搅拌杆的中部固定连接有若干个搅拌桨叶(17)。
3.根据权利要求1所述的一体化高压污泥脱水系统，其特征在于，所述调理箱(2)内壁的一侧固定安装有溶剂箱(24)，所述溶剂箱(24)的内部固定安装有送料泵，所述送料泵的输出端固定连接有送料管，所述送料管的一端固定连接有若干个分流管，所述溶剂箱(24)靠近搅拌电机(16)的一侧开设有若干个分流口，若干个分流管分别与若干个分流口的内壁固定连接。
4.根据权利要求1所述的一体化高压污泥脱水系统，其特征在于，所述调理箱(2)内壁的中部固定连接有曝气管(18)，所述曝气管(18)的中部开设有若干个曝气口(19)，若干个所述曝气口(19)的内壁均固定连接有曝气膜，所述曝气膜的中部开设有曝气孔。
5.根据权利要求1所述的一体化高压污泥脱水系统，其特征在于，所述泥板输送带(6)的一端设置有刮泥组件，所述刮泥组件包括连接架，所述连接架的中部固定连接有刮泥板(7)，所述刮泥板(7)的顶部边沿与泥板输送带(6)顶面贴合。
6.根据权利要求1所述的一体化高压污泥脱水系统，其特征在于，所述泥板输送带(6)的中部设置有辅助支撑机构，所述辅助支撑机构包括安装架(8)，所述安装架(8)的一端与支撑架(4)固定连接，所述安装架(8)的顶部固定连接有若干个等距分布的上转辊架，若干个所述上转辊架的顶部均转动连接有上支撑转辊(9)；所述安装架(8)的底部固定连接有若干个下转辊架，若干个所述下转辊架的底部均转动连接有下支撑转辊(10)。
7.根据权利要求1所述的一体化高压污泥脱水系统，其特征在于，所述工作基台(3)的两侧均固定连接有拦阻架(13)，两个所述拦阻架(13)的顶部均固定安装有驱动导轨(14)，两个所述驱动导轨(14)的顶部均滑动安装有支撑柱(21)，两个所述支撑柱(21)之间固定连接有卸料清理件，所述卸料清理件包括清理箱(22)，所述清理箱(22)的底部开设有通口；所述清理箱(22)内壁的一侧固定安装有调节电机，所述调节电机的输出端固定连接有承载杆，所述承载杆的中部固定连接有清理板(26)，所述清理板(26)的内部开设有导水腔，所述清理板(26)的底部开设有出水口。
8.根据权利要求1所述的一体化高压污泥脱水系统，其特征在于，所述调理箱(2)朝向压滤机构的一侧固定安装有侧边扶梯(5)，所述调理箱(2)顶部的边沿固定连接有安全护栏。
发明内容
本发明的目的在于提供一体化高压污泥脱水系统，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一体化高压污泥脱水系统，包括调理机构和压滤机构，所述调理机构包括调理箱，所述调理箱顶部的中心固定安装有搅拌电机，所述搅拌电机的输出端固定连接有搅拌杆，所述搅拌杆的中部固定连接有若干个搅拌桨叶，所述调理箱顶部的一侧开设有观察口，所述观察口的内壁固定安装有防护钢架；所述调理箱一侧的底部固定安装有用于向压滤机构输送污泥的压滤渣浆泵；
所述调理箱内壁的一侧固定安装有溶剂箱，所述溶剂箱的内部固定安装有送料泵，所述送料泵的输出端固定连接有送料管，所述送料管的一端固定连接有若干个分流管，所述溶剂箱靠近搅拌电机的一侧开设有若干个分流口，若干个分流管分别与若干个分流口的内壁固定连接；
所述调理箱内壁的中部固定连接有曝气管，所述曝气管的中部均匀开设有若干个曝气口，若干个所述曝气口的内壁均固定连接有曝气膜，所述曝气膜的中部开设有曝气孔，所述曝气管等间距盘绕设置于调理箱内壁上并由进气管与外接供气设备的输出端固定连接；
所述调理箱的另一侧固定连接有进料箱，所述进料箱的一侧固定连接有进泥管，所述调理箱朝向进料箱的一侧底部开设有通槽；
所述压滤机构包括工作基台，所述工作基台的顶部固定连接有承托架，所述承托架的顶部固定安装有板框压滤机，所述工作基台的中部开设有排料口，所述排料口内壁的两侧均固定连接有倾斜设置的导料板；
所述工作基台的底部固定安装有泥板导送机构，所述泥板导送机构包括支撑架，所述支撑架的内壁转动安装有泥板输送带，所述泥板输送带的顶部与排料口的底部对应设置，所述泥板输送带的一端设置有刮泥组件，所述刮泥组件包括连接架，所述连接架的中部固定连接有刮泥板，所述刮泥板设置为弧形且其顶部边沿与泥板输送带顶面贴合；所述泥板输送带的中部设置有辅助支撑机构，所述辅助支撑机构包括安装架，所述安装架的一端与支撑架固定连接，所述安装架的顶部固定连接有若干个等距分布的上转辊架，若干个所述上转辊架的顶部均转动连接有上支撑转辊，若干个所述上支撑转辊的顶面均与泥板输送带上带面的底部相贴合；所述安装架的底部固定连接有若干个下转辊架，若干个所述下转辊架的底部均转动连接有下支撑转辊，若干个所述下支撑转辊的顶部均与泥板输送带下带面的底部相贴合；所述安装架的两侧均转动安装有若干个竖直设置的侧边导辊，若干个侧边导辊的一侧均与泥板输送带的侧边相贴合。
作为本发明进一步的方案：所述调理箱朝向压滤机构的一侧固定安装有侧边扶梯，所述调理箱顶部的边沿固定连接有安全护栏。
作为本发明进一步的方案：所述工作基台的两侧均固定连接有拦阻架，两个所述拦阻架的顶部均固定安装有驱动导轨，两个所述驱动导轨的顶部均滑动安装有支撑柱，两个所述支撑柱之间固定连接有卸料清理件，所述卸料清理件包括清理箱，所述清理箱的底部开设有通口；所述清理箱内壁的一侧固定安装有调节电机，所述调节电机的输出端固定连接有承载杆，所述承载杆的中部固定连接有清理板，所述清理板的内部开设有导水腔，所述导水腔的截面由上至下逐渐减小，所述清理板的底部开设有出水口，出水口与导水腔的底部连通，所述清理箱内壁的顶部固定安装有分流水排，所述分流水排的底部通过若干个软管与导水腔的顶部相连通，所述分流水排的一侧通过清洁水管与外接供水设备输出端固定连接。
与现有技术相比，本发明的有益效果是：本发明通过工作基台等结构，方便板框压滤机及其配套部件的集中安装，使其能够在施工现场进行快速的装配操作，提高了施工效率，由于工作基台与板框压滤机的安装位置可调整，使得工作基台能够适应不同尺寸大小的板框压滤机的安装需要；本发明通过工作基台上集成设置泥板输送带，将压滤得到的泥板进行实时的承接送出，与外设的送料运输机构配合，使得污泥压滤处理操作能够连续自动运行；
本发明通过设置调理箱，在污泥进行处理前通过调理剂对其进行调理，在调理搅拌时，通过曝气管和曝气膜等结构向污泥内部曝气，便于结块的污泥分散并方便污泥翻搅移位，配合搅拌电机和搅拌桨叶的搅拌作用，方便污泥与调理剂的充分混合。
（发明人：杨选军;王强;朱小禹）
