公布日：2022.07.05
申请日：2022.05.03
分类号：C02F9/14(2006.01)I;C02F11/147(2019.01)I;C02F101/10(2006.01)N;C02F101/16(2006.01)N
摘要

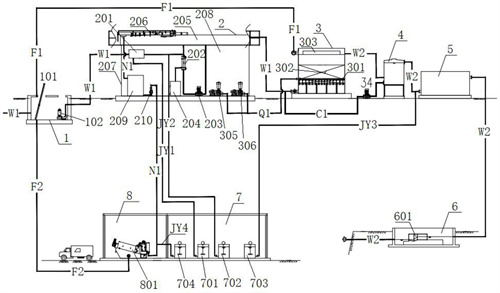

本发明公开了一种采用超微分离及生物滤池处理的水质净化系统，它涉及污水处理技术领域。集水井通过污水管道与超微分离装备连接，超微分离装备的出水口通过污水管道与生物滤池装备连接，生物滤池装备通过输送管道与清水池连通，清水池的出水口通过输送管道与消毒池连通，消毒池的出水口通过输送管道与出水计量渠连接；加药间通过第一投配管道、第二投配管道与超微分离装备连接，加药间分别通过第三投配管道、第四投配管道与清水池出水口的输送管道、污泥脱水间连接，污泥脱水间通过回流管道与集水井相连。本发明采用物化与生化结合的方式处理污水，处理效率高，停留时间短，占地面积小，节约建设投资，降低运行成本，应用前景广阔。
权利要求书
1.一种采用超微分离及生物滤池处理的水质净化系统，其特征在于，包括集水井(1)、超微分离装备(2)、生物滤池装备(3)、清水池(4)、消毒池(5)、出水计量渠(6)、加药间(7)和污泥脱水间(8)，集水井(1)通过污水管道(W1)与超微分离装备(2)连接，超微分离装备(2)的出水口通过污水管道(W1)与生物滤池装备(3)连接，生物滤池装备(3)通过输送管道(W2)与清水池(4)连通，清水池(4)的出水口通过输送管道(W2)与消毒池(5)连通，消毒池(5)的出水口通过输送管道(W2)与出水计量渠(6)连接；所述的加药间(7)通过第一投配管道(JY1)、第二投配管道(JY2)与超微分离装备(2)连接，加药间(7)还分别通过第三投配管道(JY3)、第四投配管道(JY4)与清水池(4)出水口的输送管道(W2)、污泥脱水间(8)连接，污泥脱水间(8)通过回流管道(F2)与集水井(1)相连。
2.根据权利要求1所述的一种采用超微分离及生物滤池处理的水质净化系统，其特征在于，所述的集水井(1)内安装有机械格栅(101)、污水提升泵(102)，机械格栅(101)位于污水提升泵(102)的前侧，污水提升泵(102)通过污水管道(W1)与超微分离装备(2)连接。
3.根据权利要求1所述的一种采用超微分离及生物滤池处理的水质净化系统，其特征在于，所述的超微分离装备(2)包括有混合反应器(201)、微纳米气泡发生器(202)、回流水泵(203)、空压机(204)、反应分离区(205)、移动刮渣装置(206)和井字结构架(207)，井字结构架(207)高出地面3-5米，井字结构架(207)四周采用彩钢板或砖砌围挡封闭，形成有空间(208)，空间(208)作为设备间，内部放置有混合反应器(201)、微纳米气泡发生器(202)、回流水泵(203)、空压机(204)、污泥储罐(208)和污泥泵(210)，回流水泵(203)、空压机(204)均接至微纳米气泡发生器(202)，混合反应器(201)、微纳米气泡发生器(202)均连接至反应分离区(205)，反应分离区(205)由钢板焊接而成，反应分离区(205)的出水端通过污水管道(W1)与生物滤池装备(3)连接；反应分离区(205)中安装有刮除浮渣的移动刮渣装置(206)，反应分离区(205)通过污泥管道(N1)接至污泥储罐(209)，污泥储罐(209)的出口经污泥泵(210)及污泥管道(N1)连接至污泥脱水间(8)。
4.根据权利要求1所述的一种采用超微分离及生物滤池处理的水质净化系统，其特征在于，所述的生物滤池装备(3)由生物滤池、冲洗水泵(304)、冲洗鼓风机(305)和曝气鼓风机(306)组成，生物滤池作为生物滤池装备(3)的主体，采用钢板焊接而成，生物滤池内部由下至上依次设置有布水布气装置(301)、填料(302)、集水槽(303)，布水布气装置(301)通过污水管道(W1)与超微分离装备(2)中的反应分离区(205)连接，集水槽(303)通过废水管道(F1)接至集水井(1)；所述的冲洗鼓风机(305)和曝气鼓风机(306)放置在超微分离装备(2)的空间(208)底部，冲洗鼓风机(305)和曝气鼓风机(306)通过鼓风管道(Q1)接至生物滤池中的布水布气装置(301)，冲洗水泵(304)的进水端与清水池(4)连接，冲洗水泵(304)的出水端通过冲洗管道(C1)接至布水布气装置(301)。
5.根据权利要求4所述的一种采用超微分离及生物滤池处理的水质净化系统，其特征在于，所述的生物滤池根据出水水质考核指标不同，采用一级生物滤池或两级生物滤池：①考核氨氮指标，采用一级生物滤池，为一级好氧生物滤池，由曝气鼓风机(306)为生物滤池内生物生长提供氧气，经过填料(302)上附着生长的好氧菌的净化作用，去除超微分离装备(2)出水中剩余的COD、磷及氨氮；②同时考核氨氮及总氮指标，采用两级生物滤池，其中前一级生物滤池不曝气，为缺氧生物滤池，利用填料(302)上附着生长的缺氧菌的反硝化作用，将水中的硝酸盐氮转化为氮气溢出；后一级生物滤池曝气，为好氧生物滤池，由所述曝气鼓风机(306)为生物滤池内生物生长提供氧气，利用填料(302)上附着生长的好氧菌的净化作用，去除水中剩余的COD、磷及氨氮。
6.根据权利要求4所述的一种采用超微分离及生物滤池处理的水质净化系统，其特征在于，所述的冲洗水泵(304)为生物滤池提供反冲洗水源，冲洗水泵(304)的水冲强度为6-9L/m2·s；冲洗鼓风机(305)为生物滤池提供反冲洗气源，冲洗鼓风机(305)的气冲强度为12-16L/m2·s。
7.根据权利要求4所述的一种采用超微分离及生物滤池处理的水质净化系统，其特征在于，所述的填料(302)采用比表面积大的人工陶粒。
8.根据权利要求1所述的一种采用超微分离及生物滤池处理的水质净化系统，其特征在于，所述的出水计量渠(6)中设置有计量用的计量装置(601)，经过计量装置(601)计量后达标，通过输送管道(W2)排放到自然水体中。
9.根据权利要求1所述的一种采用超微分离及生物滤池处理的水质净化系统，其特征在于，所述的加药间(7)内放置有混凝剂投配装置(701)、絮凝剂投配装置(702)、消毒剂投配装置(703)和絮凝剂投配装置(704)，混凝剂投配装置(701)通过第一投配管道(JY1)连接至混合反应器(201)，将混凝剂PAC投加至混合反应器(201)进水端；絮凝剂投配装置(702)通过第二投配管道(JY2)连接至混合反应器(201)，将絮凝剂PAM-投加至混合反应器(201)出水端；消毒剂投配装置(703)通过第三投配管道(JY3)连接至清水池(4)的出水管，将消毒剂投加至清水池出水管；絮凝剂投配装置(704)通过第四投配管道(JY4)将絮凝剂PAM+投加至污泥脱水间(8)内放置的污泥脱水设备(801)进口。
10.根据权利要求1所述的一种采用超微分离及生物滤池处理的水质净化系统，其特征在于，所述的污泥脱水间(8)包括有污泥脱水设备(801)，污泥脱水设备(801)的进口通过第四投配管道(JY4)与絮凝剂投配装置(704)连接，污泥脱水设备(801)还通过污泥管道(N1)与污泥泵(210)连接，所述的污泥脱水设备(801)的出口通过回流管道(F2)接至集水井(1)。
发明内容
针对现有技术上存在的不足，本发明目的是在于提供一种采用超微分离及生物滤池处理的水质净化系统，结构设计合理，有效节约建设投资，节约水资源，降低运行成本，处理效率高，总停留时间短，占地面积小，易于推广使用。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种采用超微分离及生物滤池处理的水质净化系统，包括集水井、超微分离装备、生物滤池装备、清水池、消毒池、出水计量渠、加药间和污泥脱水间，集水井通过污水管道与超微分离装备连接，超微分离装备的出水口通过污水管道与生物滤池装备连接，生物滤池装备通过输送管道与清水池连通，清水池的出水口通过输送管道与消毒池连通，消毒池的出水口通过输送管道与出水计量渠连接；所述的加药间通过第一投配管道、第二投配管道与超微分离装备连接，加药间还分别通过第三投配管道、第四投配管道与清水池出水口的输送管道、污泥脱水间连接，污泥脱水间通过回流管道与集水井相连。
作为优选，所述的集水井内安装有机械格栅、污水提升泵，机械格栅位于污水提升泵的前侧，污水提升泵通过污水管道与超微分离装备连接。
作为优选，所述的超微分离装备包括有混合反应器、微纳米气泡发生器、回流水泵、空压机、反应分离区、移动刮渣装置和井字结构架，井字结构架高出地面3-5米，井字结构架四周采用彩钢板或砖砌围挡封闭，形成有空间，空间作为设备间，内部放置有混合反应器、微纳米气泡发生器、回流水泵、空压机、污泥储罐和污泥泵，回流水泵、空压机均接至微纳米气泡发生器，混合反应器、微纳米气泡发生器均连接至反应分离区，反应分离区由钢板焊接而成，反应分离区的出水端通过污水管道与生物滤池装备连接；反应分离区中安装有刮除浮渣的移动刮渣装置，反应分离区通过污泥管道接至污泥储罐，污泥储罐的出口经污泥泵及污泥管道连接至污泥脱水间。
作为优选，所述的生物滤池装备由生物滤池、冲洗水泵、冲洗鼓风机和曝气鼓风机组成，生物滤池作为生物滤池装备的主体，采用钢板焊接而成，生物滤池内部由下至上依次设置有布水布气装置、填料、集水槽，布水布气装置通过污水管道与超微分离装备中的反应分离区连接，填料采用比表面积大的人工陶粒，集水槽通过废水管道接至集水井；所述的冲洗鼓风机和曝气鼓风机放置在超微分离装备的空间底部，冲洗鼓风机和曝气鼓风机通过鼓风管道接至生物滤池中的布水布气装置，冲洗水泵的进水端与清水池连接，冲洗水泵的出水端通过冲洗管道接至布水布气装置；所述的冲洗水泵、冲洗鼓风机用以对滤池进行气水反冲洗，起到恢复滤池生物活性及过水能力的作用，其中冲洗鼓风机的气冲强度为12-16L/m2·s，冲洗水泵304的水冲强度为6-9L/m2·s。
作为优选，所述的生物滤池采用一级生物滤池或两级生物滤池，生物滤池的选择根据出水水质考核指标要求而定：如仅考核氨氮指标，采用一级生物滤池，为一级好氧生物滤池；如同时考核氨氮及总氮指标，则采用两级生物滤池，其中前一级生物滤池为缺氧生物滤池，后一级生物滤池为好氧生物滤池。
作为优选，所述的出水计量渠中设置有计量用的计量装置，经过计量装置计量后达标，通过输送管道排放到自然水体中。
作为优选，所述的加药间内放置有混凝剂投配装置、絮凝剂投配装置、消毒剂投配装置和絮凝剂投配装置，混凝剂投配装置通过第一投配管道连接至混合反应器，将混凝剂PAC投加至混合反应器进水端；絮凝剂投配装置通过第二投配管道连接至混合反应器，将絮凝剂PAM-投加至混合反应器出水端；消毒剂投配装置通过第三投配管道连接至清水池的出水管，将消毒剂投加至清水池出水管；絮凝剂投配装置通过第四投配管道将絮凝剂PAM+投加至污泥脱水间内放置的污泥脱水设备进口。
作为优选，所述的污泥脱水间包括有污泥脱水设备，污泥脱水设备的进口通过第四投配管道与絮凝剂投配装置连接，污泥脱水设备还通过污泥管道与污泥泵连接，所述的污泥脱水设备的出口通过回流管道接至集水井。
本发明的有益效果：本系统无需铺设大量长距离的污水、补水管网，有效节约建设投资，节约水资源，能够降低运行成本，同时采用物化与生化结合的方式处理污水，处理效率高，总停留时间短，占地面积小，应用前景广阔。
（发明人：吴锋;王小林;周连宁;姜刘志;王丹）
