公布日：2022.07.15
申请日：2022.05.09
分类号：C02F11/14(2019.01)I;C02F11/127(2019.01)I
摘要
本发明涉及污泥脱水技术领域，且公开了一种污泥处理用浓缩脱水一体机，包括中心转轴，所述中心转轴的外侧固定连接有脱水机机壳。通过固定盒设置在转鼓的端面出水口处径向相同位置，令上清液甩出转鼓时，大部分上清液直接打击在固定盒内侧的固定板表面上，使固定板受到水的冲击力后向脱水机机壳内壁的方向移动，从而压缩内侧的弹簧令活动板折弯且固定盒跟随活动板折弯，使固定盒靠近中心转轴的端部向固定板所在的方向旋转并阻隔固定板被水冲击的面，令水流直接冲击到折弯旋转后固定盒的外侧，令水流的冲击在固定盒表面的分力不再能抵抗弹簧的弹力，使弹簧再次弹性推动固定板回到初始位置，从而通过固定板压缩弹簧，令水流冲击的过程被缓和。
权利要求书

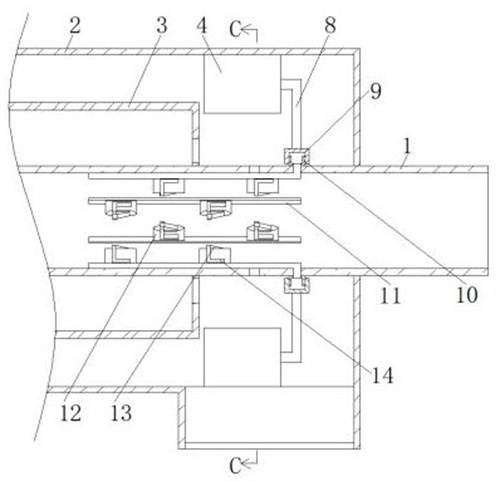

1.一种污泥处理用浓缩脱水一体机，包括中心转轴（1），所述中心转轴（1）的外侧固定连接有脱水机机壳（2），所述中心转轴（1）的外侧固定连接有位于脱水机机壳（2）内部的转鼓（3），其特征在于：所述脱水机机壳（2）的内侧周向等角度固定连接有位于转鼓（3）端部外侧的固定盒（4），所述固定盒（4）的内侧固定连接有固定板（5），所述固定板（5）靠近脱水机机壳（2）内壁的两端铰接有活动板（6），所述固定板（5）的一侧固定连接有位于两个活动板（6）之间的弹簧（7），所述固定盒（4）的外侧固定连通有连接管（8），所述连接管（8）的靠近中心转轴（1）的一侧固定连通有外套环（9），所述外套环（9）的内侧活动套接有内套环（10），所述内套环（10）靠近中心转轴（1）的一侧固定连通有空心杆（11），所述空心杆（11）靠近中心转轴（1）的中心一侧轴向固定连接有切割头（12），所述切割头（12）的内腔活动套接有固定塞（13），所述固定塞（13）的外侧固定连接有位于切割头（12）周向两侧的推板（14）；所述固定盒（4）可弹性形变，所述固定盒（4）跟随活动板（6）折弯后，固定盒（4）靠近中心转轴（1）的端部两侧接触；所述内套环（10）的外侧和外套环（9）的内侧之间密封连接，且内套环（10）和外套环（9）之间始终接触；固定盒（4）的外侧连接单向通向固定盒（4）内侧的吸气阀。
2.根据权利要求1所述的一种污泥处理用浓缩脱水一体机，其特征在于：所述活动板（6）中部可折弯，且活动板（6）靠近中心转轴（1）的一端向弹簧（7）所在的位置倾斜，所述活动板（6）的中部和靠近脱水机机壳（2）的端部均与固定盒（4）之间固定连接。
3.根据权利要求1所述的一种污泥处理用浓缩脱水一体机，其特征在于：所述切割头（12）位于中心转轴（1）轴向的两端为尖端，且切割头（12）的尖端锋利。
4.根据权利要求1所述的一种污泥处理用浓缩脱水一体机，其特征在于：所述推板（14）的形状呈“L”字形，且推板（14）的竖直部分位于中心转轴（1）内的径向，推板（14）的水平部分朝向中心转轴（1）的端部。
发明内容
针对背景技术中提出的现有浓缩脱水一体机在使用过程中存在的不足，本发明提供了一种污泥处理用浓缩脱水一体机，具备脱水效果好、减少噪音的优点，解决了上述背景技术中提出的技术问题。
本发明提供如下技术方案：一种污泥处理用浓缩脱水一体机，包括中心转轴，所述中心转轴的外侧固定连接有脱水机机壳，所述中心转轴的外侧固定连接有位于脱水机机壳内部的转鼓，所述脱水机机壳的内侧周向等角度固定连接有位于转鼓端部外侧的固定盒，所述固定盒的内侧固定连接有固定板，所述固定板靠近脱水机机壳内壁的两端铰接有活动板，所述固定板的一侧固定连接有位于两个活动板之间的弹簧，所述固定盒的外侧固定连通有连接管，所述连接管的靠近中心转轴的一侧固定连通有外套环，所述外套环的内侧活动套接有内套环，所述内套环靠近中心转轴的一侧固定连通有空心杆，所述空心杆靠近中心转轴的中心一侧轴向固定连接有切割头，所述切割头的内腔活动套接有固定塞，所述固定塞的外侧固定连接有位于切割头周向两侧的推板。
优选的，所述活动板中部可折弯，且活动板靠近中心转轴的一端向弹簧所在的位置倾斜，所述活动板的中部和靠近脱水机机壳的端部均与固定盒之间固定连接。
优选的，所述固定盒可弹性形变，所述固定盒跟随活动板折弯后，固定盒靠近中心转轴的端部两侧接触。
优选的，所述内套环的外侧和外套环的内侧之间密封连接，且内套环和外套环之间始终接触。
优选的，所述切割头位于中心转轴轴向的两端为尖端，且切割头的尖端锋利。
优选的，所述固定塞靠近中心转轴中心处面为斜面，且固定塞斜面由转鼓向中心转轴的轴向方向逐渐向中心转轴的内壁接近。
优选的，所述推板的形状呈“L”字形，且推板的竖直部分位于中心转轴内的径向，推板的水平部分朝向中心转轴的端部。
本发明具备以下有益效果：
1、本发明通过固定盒设置在转鼓的端面出水口处径向相同位置，令上清液甩出转鼓时，大部分上清液直接打击在固定盒内侧的固定板表面上，使固定板受到水的冲击力后向脱水机机壳内壁的方向移动，从而压缩内侧的弹簧令活动板折弯且固定盒跟随活动板折弯，使固定盒靠近中心转轴的端部向固定板所在的方向旋转并阻隔固定板被水冲击的面，令水流直接冲击到折弯旋转后固定盒的外侧，令水流的冲击在固定盒表面的分力不再能抵抗弹簧的弹力，使弹簧再次弹性推动固定板回到初始位置，从而通过固定板压缩弹簧，令水流冲击的过程被缓和，降低使用过程的噪音强度。
2、本发明通过水流冲击固定板令固定板压缩弹簧后，固定盒和固定板共同形成的区域体积减小，令气流被固定盒和固定板推动流到连接管的内侧，令内套环和外套环之间气流被推动到空心杆的内部，气流持续通向空心杆连接的切割头内侧，切割头内侧的固定塞受到气流作用，向中心转轴的轴心方向移动，令经过固定塞表面的絮凝团，跟随固定塞移动到中心转轴的轴心处，令切割后的絮凝团被中心转轴二次离心在中心转轴的内侧甩动，从而令絮凝更加均匀，令絮凝的团块在离心过程体积减小，提高后续的脱水效率。
3、本发明通过推板的形状设置，令推板在污泥混合物从中心转轴的端部通入时，推板能够跟随中心转轴转动进行污泥混合物的搅拌过程，且污泥混合物跟随水流移动并絮凝成团，令絮凝后的体积较大的絮凝团抵到切割头端部和推板靠近中心转轴端部的一侧，使絮凝团被推板的外侧撑开趋于水平角度，便于切割头进行切割过程和后续的推动絮凝团向中心转轴轴心处的运动过程。
（发明人：戴剑;戴如明）
