公布日：2023.06.09
申请日：2023.03.11
分类号：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/28(2023.01)N
摘要
本申请提供了一种新型分散式污水处理一体化设备，涉及污水处理技术，包括污水处理箱，污水处理箱的一侧表面开设有进水口，污水处理箱的另一侧表面开设有出水口，进水口与出水口的表面均螺纹连接有管帽，污水处理箱的内部设有安装机构，安装机构的内部放置有格栅栏，通过设置的淤泥清理机构，第二往复丝杆的转动，使得搅拌辊进行移动，同时旋转齿轮在齿板的作用下进行转动带动两侧的第一皮带轮进行转动，通过皮带的传动使得下方的第二皮带轮带动搅拌辊进行转动，将沉积在底部的淤泥搅动，然后再通过抽泥泵抽出，解决了现有技术中设备排泥不及时，会造成设备底部的浮泥堆积严重，不方便将浮泥进行有效排出，造成SS不达标且影响COD的问题。
权利要求书

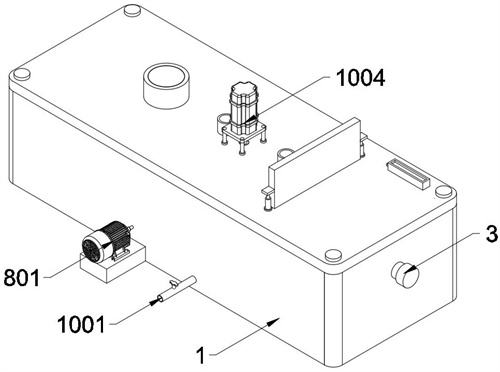

1.一种新型分散式污水处理一体化设备，其特征在于，包括污水处理箱（1），所述污水处理箱（1）的一侧表面开设有进水口（2），所述污水处理箱（1）的另一侧表面开设有出水口（3），所述进水口（2）与出水口（3）的表面均螺纹连接有管帽，所述污水处理箱（1）的内部设有安装机构（4），所述安装机构（4）的内部放置有格栅栏（5），所述污水处理箱（1）的内部固定设有挡板（6），所述挡板（6）的上表面固定安装有过滤网（7），所述过滤网（7）的一侧设有防堵塞机构（8），所述防堵塞机构（8）的一侧设有淤泥清理机构（9），所述污水处理箱（1）的内部设有曝气机构（10），所述污水处理箱（1）上表面开设有投药槽（14）。
2.根据权利要求1所述的一种新型分散式污水处理一体化设备，其特征在于，所述安装机构（4）包括设于格栅栏（5）两侧表面四角处的卡块（401），其中两个所述卡块（401）的内部滑动贯穿连接有第一插杆（402），所述第一插杆（402）的上表面开设有插接槽（403），另一个所述卡块（401）的一侧固定安装有连接块（404），所述连接块（404）表面滑动贯穿连接有第二插杆（405），所述第二插杆（405）的一端插入至插接槽（403）的内部。
3.根据权利要求1所述的一种新型分散式污水处理一体化设备，其特征在于，所述防堵塞机构（8）包括固定安装于污水处理箱（1）外表面的伺服电机（801），所述伺服电机（801）的输出端固定安装有驱动柱（802），所述驱动柱（802）的表面固定安装有密封圈，所述驱动柱（802）的一端固定连接有第一往复丝杆（803），所述第一往复丝杆（803）的另一端转动连接于污水处理箱（1）的内侧壁。
4.根据权利要求3所述的一种新型分散式污水处理一体化设备，其特征在于，所述第一往复丝杆（803）的表面螺纹连接有移动块（804），其中一个所述挡板（6）的表面开设有滑槽（805），所述移动块（804）的一端滑动连接于滑槽（805）的内部，所述移动块（804）的下表面通过转动轴转动连接有清洁辊（806），所述清洁辊（806）的表面紧贴于过滤网（7）的一侧表面。
5.根据权利要求4所述的一种新型分散式污水处理一体化设备，其特征在于，所述淤泥清理机构（9）包括固定安装于第一往复丝杆（803）表面两侧的第一锥形齿轮（901），所述第一锥形齿轮（901）的表面啮合连接有第二锥形齿轮（902），所述第二锥形齿轮（902）的内部固定连接有第二往复丝杆（903），所述第二往复丝杆（903）的表面的两侧均转动连接有支撑件，所述支撑件的一端固定安装于污水处理箱（1）的内侧壁。
6.根据权利要求5所述的一种新型分散式污水处理一体化设备，其特征在于，两个所述第二往复丝杆（903）的表面均螺纹连接有移动筒（904），两个所述移动筒（904）的一侧共同固定连接有同一连接杆（905），所述连接杆（905）的上表面固定安装有固定座（906），所述固定座（906）表面滑动贯穿连接有从动杆，所述从动杆的表面固定安装有旋转齿轮（907），所述旋转齿轮（907）的上表面啮合连接有齿板，所述齿板通过支架固定；所述从动杆的两侧均固定安装有第一皮带轮（908），所述第一皮带轮（908）的下方设有第二皮带轮（909），所述第一皮带轮（908）与第二皮带轮（909）通过皮带相转动连接，并滑动贯穿于连接杆（905）的表面，所述第二皮带轮（909）的两侧表面均固定安装有搅拌辊（910），所述连接杆（905）的下表面固定安装有带动件（911），所述带动件（911）的内部转动连接有搅拌辊（910），所述污水处理箱（1）的一侧固定安装有抽泥管，所述抽泥管的一端固定安装有抽泥泵（912）。
7.根据权利要求1所述的一种新型分散式污水处理一体化设备，其特征在于，所述曝气机构（10）包括固定安装于污水处理箱（1）内底壁的穿孔曝气管（1001），所述穿孔曝气管（1001）包括设于表面的曝气控制阀（1002），所述穿孔曝气管（1001）的表面设有若干个微孔曝气头（1003）。
8.根据权利要求7所述的一种新型分散式污水处理一体化设备，其特征在于，所述曝气机构（10）还包括固定安装于污水处理箱（1）的上表面的旋转电机（1004），所述旋转电机（1004）的输出端固定安装有旋转柱，所述旋转柱的一端固定安装有驱动齿轮（1005），所述驱动齿轮（1005）的一侧啮合连接有从动齿轮（1006），所述从动齿轮（1006）的内部固定安装有搅拌叶（1007）。
9.根据权利要求8所述的一种新型分散式污水处理一体化设备，其特征在于，所述搅拌叶（1007）的外表面设有环形筒（1008），所述环形筒（1008）的表面放置有活性炭网（1009），所述环形筒（1008）的外表面开设有环形凹槽（1010），所述环形凹槽（1010）的内部设有支撑件，所述支撑件固定安装于污水处理箱（1）的内侧壁，所述环形筒（1008）的内侧壁固定安装有连接板，所述连接板的一端固定安装于搅拌叶（1007）的表面。
10.根据权利要求1所述的一种新型分散式污水处理一体化设备，其特征在于，所述污水处理箱（1）内侧壁的两侧均固定安装有固定隔水板（11），两个所述固定隔水板（11）的一侧共同滑动连接有同一滑动隔水板（12），所述滑动隔水板（12）滑动贯穿于污水处理箱（1）的上表面，所述滑动隔水板（12）的两侧均固定安装有固定板，所述固定板的下表面固定安装有电动推杆（13），所述电动推杆（13）的底部固定安装于污水处理箱（1）的上表面。
发明内容
本发明的目的在于提供一种新型分散式污水处理一体化设备，通过设置的防堵塞机构与淤泥清理机构，解决了统的分散式的污水处理一体化设备结构单一，处理水质的达标率较为低下，在设备长时间的工作下，过滤网会发生堵塞，造成污水流通速率较慢与过滤效果的低下，同时设备排泥不及时，会造成设备底部的浮泥堆积严重，不方便将浮泥进行有效排出，造成SS不达标且影响COD的问题。
为了实现上述发明目的，本发明提供了以下技术方案：包括污水处理箱，所述污水处理箱的一侧表面开设有进水口，所述污水处理箱的另一侧表面开设有出水口，所述进水口与出水口的表面均螺纹连接有管帽，所述污水处理箱的内部设有安装机构，所述安装机构的内部放置有格栅栏，所述污水处理箱的内部固定设有挡板，所述挡板的上表面固定安装有过滤网，所述过滤网的一侧设有防堵塞机构，所述防堵塞机构的一侧设有淤泥清理机构，所述污水处理箱的内部设有曝气机构，所述污水处理箱上表面开设有投药槽。
作为本申请优选的技术方案，所述安装机构包括设于格栅栏两侧表面四角处的卡块，其中两个所述卡块的内部滑动贯穿连接有第一插杆，所述第一插杆的上表面开设有插接槽，另一个所述卡块的一侧固定安装有连接块，所述连接块表面滑动贯穿连接有第二插杆，所述第二插杆的一端插入至插接槽的内部。
作为本申请优选的技术方案，所述防堵塞机构包括固定安装于污水处理箱外表面的伺服电机，所述伺服电机的输出端固定安装有驱动柱，所述驱动柱的表面固定安装有密封圈，所述驱动柱的一端固定连接有第一往复丝杆，所述第一往复丝杆的另一端转动连接于污水处理箱的内侧壁。
作为本申请优选的技术方案，所述第一往复丝杆的表面螺纹连接有移动块，其中一个所述挡板的表面开设有滑槽，所述移动块的一端滑动连接于滑槽的内部，所述移动块的下表面通过转动轴转动连接有清洁辊，所述清洁辊的表面紧贴于过滤网的一侧表面。
作为本申请优选的技术方案，所述淤泥清理机构包括固定安装于第一往复丝杆表面两侧的第一锥形齿轮，所述第一锥形齿轮的表面啮合连接有第二锥形齿轮，所述第二锥形齿轮的内部固定连接有第二往复丝杆，所述第二往复丝杆的表面的两侧均转动连接有支撑件，所述支撑件的一端固定安装于污水处理箱的内侧壁。
作为本申请优选的技术方案，两个所述第二往复丝杆的表面均螺纹连接有移动筒，两个所述移动筒的一侧共同固定连接有同一连接杆，所述连接杆的上表面固定安装有固定座，所述固定座表面滑动贯穿连接有从动杆，所述从动杆的表面固定安装有旋转齿轮，所述旋转齿轮的上表面啮合连接有齿板，所述齿板通过支架固定；所述从动杆的两侧均固定安装有第一皮带轮，所述第一皮带轮的下方设有第二皮带轮，所述第一皮带轮与第二皮带轮通过皮带相转动连接，并滑动贯穿于连接杆的表面，所述第二皮带轮的两侧表面均固定安装有搅拌辊，所述连接杆的下表面固定安装有带动件，所述带动件的内部转动连接有搅拌辊，所述污水处理箱的一侧固定安装有抽泥管，所述抽泥管的一端固定安装有抽泥泵。
作为本申请优选的技术方案，所述曝气机构包括固定安装于污水处理箱内底壁的穿孔曝气管，所述穿孔曝气管包括设于表面的曝气控制阀，所述穿孔曝气管的表面设有若干个微孔曝气头。
作为本申请优选的技术方案，所述曝气机构还包括固定安装于污水处理箱的上表面的旋转电机，所述旋转电机的输出端固定安装有旋转柱，所述旋转柱的一端固定安装有驱动齿轮，所述驱动齿轮的一侧啮合连接有从动齿轮，所述从动齿轮的内部固定安装有搅拌叶。
作为本申请优选的技术方案，所述搅拌叶的外表面设有环形筒，所述环形筒的表面放置有活性炭网，所述环形筒的外表面开设有环形凹槽，所述环形凹槽的内部设有支撑件，所述支撑件固定安装于污水处理箱的内侧壁，所述环形筒的内侧壁固定安装有连接板，所述连接板的一端固定安装于搅拌叶的表面。
作为本申请优选的技术方案，所述污水处理箱内侧壁的两侧均固定安装有固定隔水板，两个所述固定隔水板的一侧共同滑动连接有同一滑动隔水板，所述滑动隔水板滑动贯穿于污水处理箱的上表面，所述滑动隔水板的两侧均固定安装有固定板，所述固定板的下表面固定安装有电动推杆，所述电动推杆的底部固定安装于污水处理箱的上表面。
与现有技术相比，本发明的有益效果：在本申请的方案中：
1.通过设置的防堵塞机构，通过旋转第一往复丝杆，使得移动块带动下方的清洁辊在过滤网的表面进行移动，然后对堵塞的过滤网的表面进行清洁，使得堵塞物被清理，解决了现有技术中设备长时间的工作下，过滤网会发生堵塞，造成污水流通速率较慢与过滤效果的低下的问题；
2.通过设置的淤泥清理机构，第二往复丝杆的转动，使得搅拌辊进行移动，同时旋转齿轮在齿板的作用下进行转动带动两侧的第一皮带轮进行转动，通过皮带的传动使得下方的第二皮带轮带动搅拌辊进行转动，将沉积在底部的淤泥搅动，然后再通过抽泥泵抽出，解决了现有技术中设备排泥不及时，会造成设备底部的浮泥堆积严重，不方便将浮泥进行有效排出，造成SS不达标且影响COD的问题。
（发明人：刘建猛）
