公布日：2022.05.17
申请日：2022.02.17
分类号：C02F11/13(2019.01)I;B01F27/90(2022.01)I;B01F27/96(2022.01)I;B01F35/12(2022.01)I
摘要

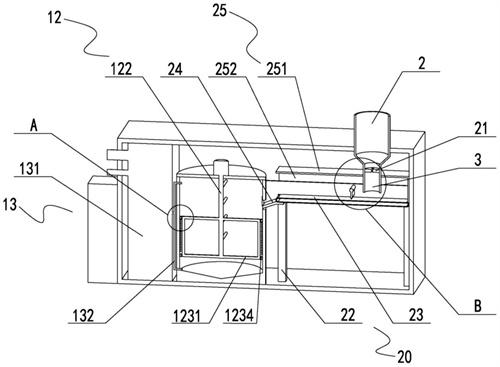

本发明涉及污泥干化技术领域，具体涉及一种低温热泵污泥干化设备；包括箱体、进料斗、输料管、干化组件和辅助组件；进料斗与箱体固定连接，输料管与进料斗连通，干化组件位于箱体的内部；辅助组件包括分流板、支架、运输带、导板和加热构件，分流板与输料管固定连接，支架与箱体固定连接，运输带设置在支架的顶部，导板与支架固定连接，加热构件与支架连接；运输带通过支架安装在箱体内，对污泥进行输送，并在输送过程中通过加热构件对污泥进行加热，进行初步干化，导板将初步干化后的污泥导向干化组件中进行进一步干化，促使污泥充分干化，有利于提高干化效率。
权利要求书
1.一种低温热泵污泥干化设备，其特征在于，包括箱体、进料斗、输料管、干化组件和辅助组件；所述进料斗与所述箱体固定连接，并位于所述箱体的一侧，所述输料管与所述进料斗连通，并位于进料斗靠近所述箱体的一侧，所述干化组件位于所述箱体的内部；所述辅助组件包括分流板、支架、运输带、导板和加热构件，所述分流板与所述输料管固定连接，并位于所述输料管的内部，所述支架与所述箱体固定连接，所述运输带设置在所述支架的顶部，并位于所述输料管的下方，所述导板与所述支架固定连接，所述加热构件与所述支架连接。
2.如权利要求1所述的低温热泵污泥干化设备，其特征在于，所述加热构件包括保温箱、加热板和引流部件，所述保温箱与所述支架固定连接，并位于所述支架的上方；所述加热板与所述保温箱固定连接，并位于所述保温箱的内壁；所述引流部件与所述保温箱连接。
3.如权利要求2所述的低温热泵污泥干化设备，其特征在于，所述引流部件包括转动杆、叶片和驱动电机，所述转动杆与所述保温箱转动连接，并位于所述保温箱靠近所述输料管的一侧；所述叶片与所述转动杆固定连接，并位于所述保温箱的内部；所述驱动电机的输出端与所述转动杆固定连接。
4.如权利要求1所述的低温热泵污泥干化设备，其特征在于，所述干化组件包括搅拌箱、搅拌构件和干燥构件，所述搅拌箱与所述箱体固定连接，并位于所述运输带的输出端；所述搅拌构件与所述搅拌箱连接，所述干燥构件与所述搅拌箱连通。
5.如权利要求4所述的低温热泵污泥干化设备，其特征在于，所述搅拌构件包括转动电机、搅拌杆和支撑部件，所述转动电机与所述搅拌箱固定连接，并位于所述搅拌箱的顶部；所述搅拌杆与所述转动电机的输出端固定连接，并伸入所述搅拌箱的内部；所述支撑部件与所述搅拌杆连接。
6.如权利要求4所述的低温热泵污泥干化设备，其特征在于，所述干燥构件包括热泵和送风管，所述热泵安装在所述搅拌箱远离所述运输带的一侧；所述送风管的两端分别与所述热泵和所述搅拌箱连通。
7.如权利要求5所述的低温热泵污泥干化设备，其特征在于，所述干化组件还包括开关门，所述开关门与所述搅拌箱转动连接，并位于所述搅拌箱远离所述转动电机的一侧。
发明内容
本发明的目的在于提供一种低温热泵污泥干化设备，旨在解决现有技术中的污泥在处理箱内干燥，热量需要从污泥的外部传递到内部，受热不均匀，难以将全部污泥充分干化，导致干化效率慢的技术问题。
为实现上述目的，本发明采用的一种低温热泵污泥干化设备，包括箱体、进料斗、输料管、干化组件和辅助组件；
所述进料斗与所述箱体固定连接，并位于所述箱体的一侧，所述输料管与所述进料斗连通，并位于进料斗靠近所述箱体的一侧，所述干化组件位于所述箱体的内部；
所述辅助组件包括分流板、支架、运输带、导板和加热构件，所述分流板与所述输料管固定连接，并位于所述输料管的内部，所述支架与所述箱体固定连接，所述运输带设置在所述支架的顶部，并位于所述输料管的下方，所述导板与所述支架固定连接，所述加热构件与所述支架连接。
其中，所述加热构件包括保温箱、加热板和引流部件，所述保温箱与所述支架固定连接，并位于所述支架的上方；所述加热板与所述保温箱固定连接，并位于所述保温箱的内壁；所述引流部件与所述保温箱连接。
其中，所述引流部件包括转动杆、叶片和驱动电机，所述转动杆与所述保温箱转动连接，并位于所述保温箱靠近所述输料管的一侧；所述叶片与所述转动杆固定连接，并位于所述保温箱的内部；所述驱动电机的输出端与所述转动杆固定连接。
其中，所述干化组件包括搅拌箱、搅拌构件和干燥构件，所述搅拌箱与所述箱体固定连接，并位于所述运输带的输出端；所述搅拌构件与所述搅拌箱连接，所述干燥构件与所述搅拌箱连通。
其中，所述搅拌构件包括转动电机、搅拌杆和支撑部件，所述转动电机与所述搅拌箱固定连接，并位于所述搅拌箱的顶部；所述搅拌杆与所述转动电机的输出端固定连接，并伸入所述搅拌箱的内部；所述支撑部件与所述搅拌杆连接。
其中，所述干燥构件包括热泵和送风管，所述热泵安装在所述搅拌箱远离所述运输带的一侧；所述送风管的两端分别与所述热泵和所述搅拌箱连通。
其中，所述干化组件还包括开关门，所述开关门与所述搅拌箱转动连接，并位于所述搅拌箱远离所述转动电机的一侧。
本发明的低温热泵污泥干化设备，通过所述箱体的顶部安装所述进料斗，所述进料斗伸入所述箱体的内部，所述进料斗用于盛放污泥，所述输料管与所述进料斗连通，对污泥进行导向，所述分流板设置在所述输料管的内部，具有较小输出口，对污泥的流动进行限速，使污泥缓慢落入下方的所述运输带上，所述运输带通过所述支架安装在所述箱体内，对污泥进行输送，并在输送过程中通过所述加热构件对污泥进行加热，进行初步干化，所述导板将初步干化后的污泥导向所述干化组件中进行进一步干化，促使污泥充分干化，有利于提高干化效率。
（发明人：全必红;邵龙）
