高新污水处理旋流沉砂系统

发布时间:2024-3-25 14:44:39  中国污水处理工程网

公布日:2023.04.14

申请日:2022.11.28

分类号:B01D21/26(2006.01)I;B01D21/24(2006.01)I;B01D21/06(2006.01)I;B01D21/00(2006.01)I

摘要

本发明公开了一种基于污水处理用旋流沉砂装置,涉及污水处理设备技术领域。本发明包括沉积筒;沉积筒内部设有阻隔架;沉积筒顶端部连通有延伸筒;延伸筒外周侧面环形阵列设有导水管;导水管端部连通设有旋流筒;旋流筒底端连通设有排沙管;排沙管另一端与沉积筒底端周侧面且位于阻隔架底部相互连通;沉积筒内底部转动连接有旋转阻塞架。本发明通过多个旋流筒对污水中砂石进行分离,分离后产生的污水和砂石经排砂管重新导入沉积筒内,循环式对污水进行除砂作业,且排砂管将部分污水和砂石导入沉积筒内时,水流流动带动旋转阻塞架对沉积筒内底部的砂石污泥进行刮除并强制排出,避免沉积筒底部沉积砂石导致出现堵塞的状况。


权利要求书

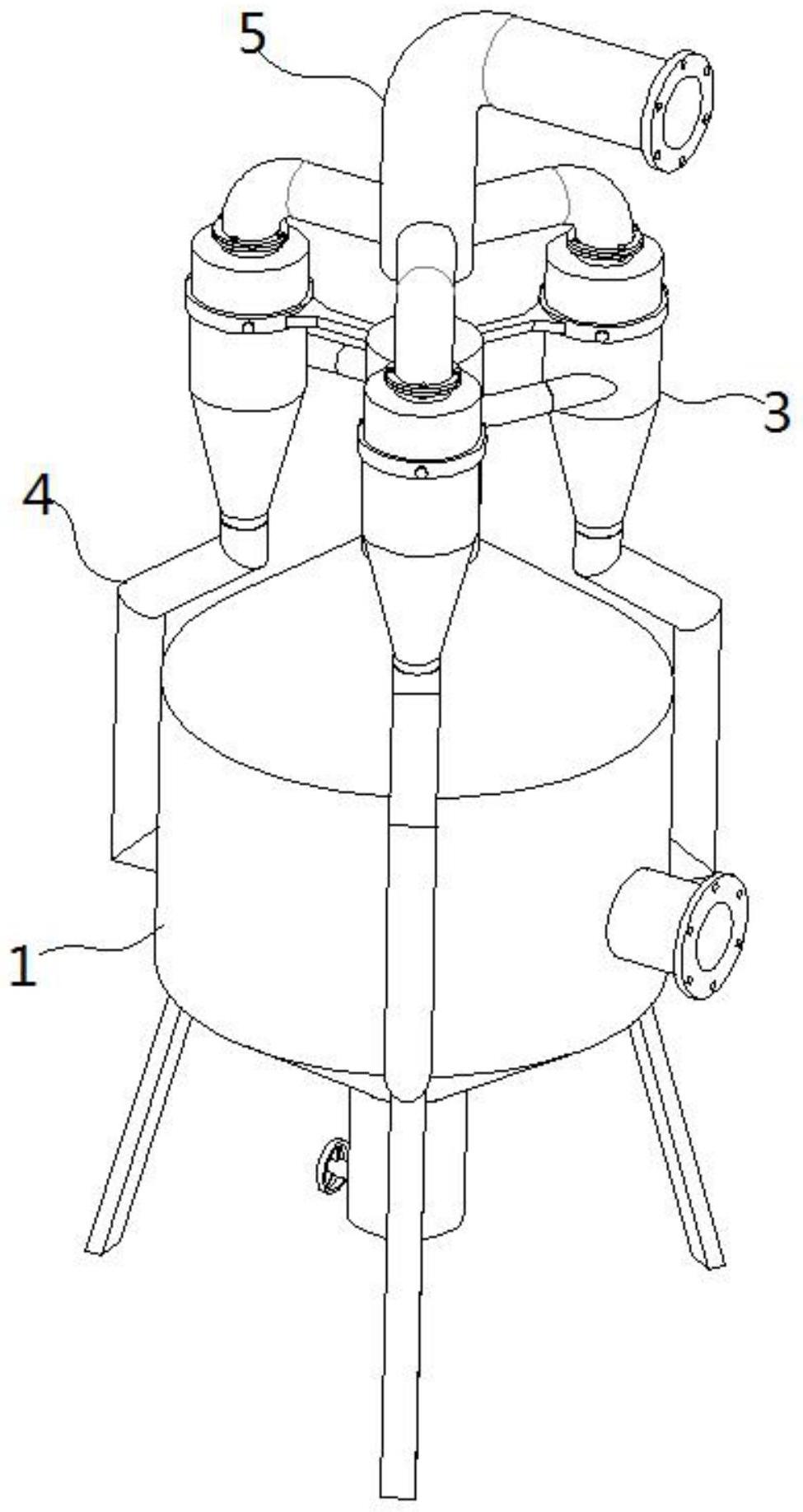

1.一种基于污水处理用旋流沉砂装置,其特征在于:包括沉积筒(1);所述沉积筒(1)内部设有阻隔架(2);所述阻隔架(2)整体为圆锥形结构;所述沉积筒(1)顶端部连通有延伸筒(101);所述延伸筒(101)外周侧面环形阵列设有导水管(102);若干所述导水管(102)端部连通设有旋流筒(3);所述旋流筒(3)底端连通设有排沙管(4);所述排沙管(4)另一端与沉积筒(1)底端周侧面且位于阻隔架(2)底部相互连通;若干所述旋流筒(3)顶端部之间连通设有多通管接头(5);所述沉积筒(1)内底部转动连接有旋转阻塞架(6)

2.根据权利要求1所述的一种基于污水处理用旋流沉砂装置,其特征在于,所述沉积筒(1)外周侧面且位于阻隔架(2)和旋转阻塞架(6)之间连通设有进水端管(103);所述进水端管(103)位于沉积筒(1)内部一端延伸至阻隔架(2)底部;且端口面朝沉积筒(1)顶部。

3.根据权利要求1所述的一种基于污水处理用旋流沉砂装置,其特征在于,所述沉积筒(1)顶端和底端均为圆锥形结构;所述沉积筒(1)底端周侧面环形阵列设有与排沙管(4)相互连通的连接端口(104);所述沉积筒(1)底端外周侧面环形阵列设有支撑腿(105)

4.根据权利要求3所述的一种基于污水处理用旋流沉砂装置,其特征在于,所述沉积筒(1)底端部设有排砂管头(106);所述排砂管头(106)底端周侧面设有阀门(107);所述沉积筒(1)内底部且位于排砂端口(106)顶部设有连接支架(108)

5.根据权利要求1所述的一种基于污水处理用旋流沉砂装置,其特征在于,所述延伸筒(101)顶端周侧面环形阵列设有环形导架(109);所述环形导架(109)周侧面套设有紧固螺栓(1010);所述环形导架(109)通过紧固螺栓(101)与旋流筒(3)相互固定连接。

6.根据权利要求1所述的一种基于污水处理用旋流沉砂装置,其特征在于所述阻隔架(2)包括固定环(201);所述固定环(201)通过连接螺栓(202)与沉积筒(1)内壁固定连接;所述固定环(201)内侧顶部环形阵列设有连接杆(203);所述连接杆(203)远离固定环(201)一端相互连接;所述固定环(201)顶部自下而上分别设有若干直径逐渐减少且与连接杆(203)相互连接的的阻隔环(204);所述阻隔环(204)为倒锥形结构。

7.根据权利要求1所述的一种基于污水处理用旋流沉砂装置,其特征在于,所述旋流筒(3)中部外周侧面连通设有与导水管(102)相配合的连接管头(301);所述连接管头(301)端部与旋流筒(3)内壁相切;所述旋流筒(3)底端与排沙管(4)相互连通;所述旋流筒(3)顶端部连通设有与多通管接头(5)分叉端相互连接的出水法兰接头(302)

8.根据权利要求4所述的一种基于污水处理用旋流沉砂装置,其特征在于,所述旋转阻塞架(6)包括中心轴(601);所述中心轴(601)通过滚珠轴承与连接支架(108)相互转动连接;所述中心轴(601)顶端周侧面且位于连接端口(104)端部环形阵列设有刮泥叶片(602);所述刮泥叶片(602)边沿与沉积筒(1)内底部相互贴合;所述中心轴(601)底端周侧面且位于阀门(107)顶部设有与排砂管头(106)相配合的螺旋叶片(603)

发明内容

本发明的目的在于提供一种基于污水处理用旋流沉砂装置,通过沉积筒、阻隔架、旋流筒、排砂管、多通管接头和旋转阻塞架的配合使用,解决了上述中所述的问题。

为解决上述技术问题,本发明是通过以下技术方案实现的:

本发明为一种基于污水处理用旋流沉砂装置,包括沉积筒;所述沉积筒内部设有阻隔架;所述阻隔架整体为圆锥形结构;所述沉积筒顶端部连通有延伸筒;所述延伸筒外周侧面环形阵列设有导水管;若干所述导水管端部连通设有旋流筒;所述旋流筒底端连通设有排沙管;所述排沙管另一端与沉积筒底端周侧面且位于阻隔架底部相互连通;若干所述旋流筒顶端部之间连通设有多通管接头;所述沉积筒内底部转动连接有旋转阻塞架。

作为本发明的一种优选技术方案,所述沉积筒外周侧面且位于阻隔架和旋转阻塞架之间连通设有进水端管;所述进水端管位于沉积筒内部一端延伸至阻隔架底部;且端口面朝沉积筒顶部。

作为本发明的一种优选技术方案,所述沉积筒顶端和底端均为圆锥形结构;所述沉积筒底端周侧面环形阵列设有与排沙管相互连通的连接端口;所述沉积筒底端外周侧面环形阵列设有支撑腿。

作为本发明的一种优选技术方案,所述沉积筒底端部设有排砂管头;所述排砂管头底端周侧面设有阀门;

所述沉积筒内底部且位于排砂端口顶部设有连接支架。

作为本发明的一种优选技术方案,所述延伸筒顶端周侧面环形阵列设有环形导架;所述环形导架周侧面套设有紧固螺栓;所述环形导架通过紧固螺栓与旋流筒相互固定连接。

作为本发明的一种优选技术方案,所述阻隔架包括固定环;所述固定环通过连接螺栓与沉积筒内壁固定连接;所述固定环内侧顶部环形阵列设有连接杆;所述连接杆远离固定环一端相互连接;所述固定环顶部自下而上分别设有若干直径逐渐减少且与连接杆相互连接的的阻隔环;所述阻隔环为倒锥形结构。

作为本发明的一种优选技术方案,所述旋流筒中部外周侧面连通设有与导水管相配合的连接管头;所述连接管头端部与旋流筒内壁相切;所述旋流筒底端与排沙管相互连通;所述旋流筒顶端部连通设有与多通管接头分叉端相互连接的出水法兰接头。

作为本发明的一种优选技术方案,所述旋转阻塞架包括中心轴;所述中心轴通过滚珠轴承与连接支架相互转动连接;所述中心轴顶端周侧面且位于连接端口端部环形阵列设有刮泥叶片;所述刮泥叶片边沿与沉积筒内底部相互贴合;所述中心轴底端周侧面且位于阀门顶部设有与排砂管头相配合的螺旋叶片。

本发明具有以下有益效果:

1、本发明通过通过沉积筒、阻隔架、旋流筒、排砂管、多通管接头和旋转阻塞架的配合使用,沉积筒内的污水导入多个旋流筒内,对污水中砂石进行分离,分离后产生的部分污水和砂石经排砂管重新导入沉积筒内,循环式对污水进行除砂作业,保证了污水处理的效果,且排砂管将部分污水和砂石导入沉积筒内时,水流流动带动旋转阻塞架对沉积筒内底部的砂石污泥进行刮除并强制排出,避免沉积筒底部沉积砂石导致出现堵塞的状况,满足了实际使用的需要。

2、本发明通过进水端管对污水进行导入,在阻隔架的作用下,对污水中部分砂石污泥等进行拦截,降低了旋流筒的负载,提高了污水处理的效率,同时经排砂管导入沉积筒内的砂石和污泥在阻隔架的作用下进行拦截,可循环对污水进行处理,保证了污水处理的效果。

(发明人:黄义忠;何锐)
