公布日：2023.05.16
申请日：2022.11.30
分类号：C02F9/00(2023.01)I;B01D29/56(2006.01)I;B01D29/46(2006.01)I;B01D29/03(2006.01)I;B01D29/68(2006.01)I;C02F1/28(2023.01)N;C02F1/00(2023.01)N;C02F1
/66(2023.01)N
摘要
本发明公开了一种污染土壤废水处理装置及方法，属于土壤污染治理领域。其中，吸附桶内部设有搅拌机构，底部设有过滤网；加料箱设置在所述吸附桶上方，内部盛放有纳米吸附剂；过滤装置通过连接管与所述吸附桶下方连接，包括设置在所述吸附桶一侧的输送管，若干均匀分布在所述输送管一侧的分流管，与所述分流管另一端连通的PH调节管，与所述PH调节管另一端连通的过滤管，以及与所述过滤管下端连通的出水管。本发明通过连通管将初步过滤完的废水进入过滤装置中，废水经过PH调节管，将经过PH调节管调节过PH值的废水进入过滤管中进行深层过滤，利用弹簧和液体压力使废水经过盘片组中，对废水进行深层过滤，增加废水处理的效果。
权利要求书

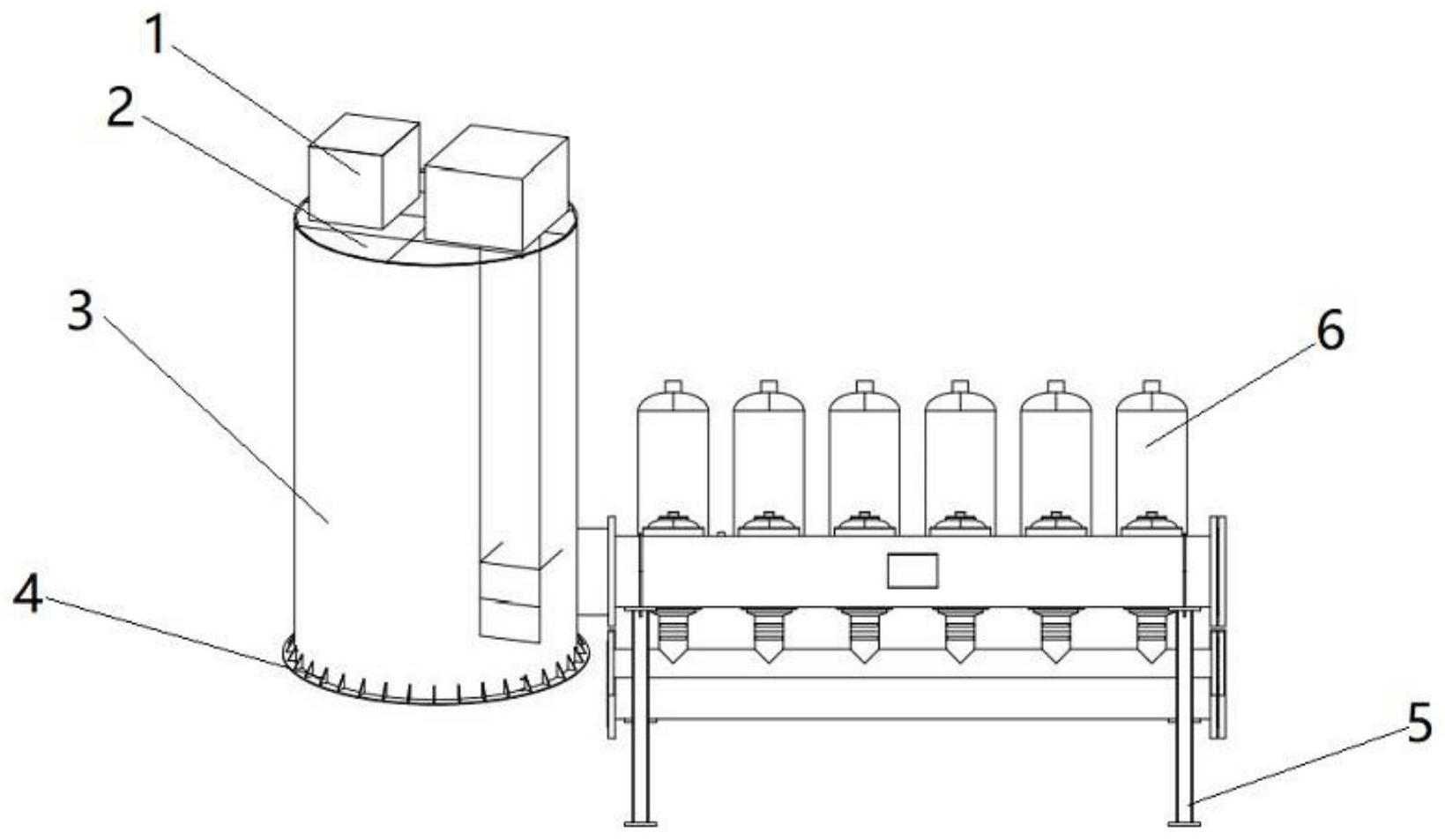

1.一种污染土壤废水处理装置，其特征在于，包括：吸附桶，内部设有搅拌机构，底部设有过滤网；加料箱，设置在所述吸附桶上方，内部盛放有纳米吸附剂；过滤装置，通过连接管与所述吸附桶下方连接，包括设置在所述吸附桶一侧的输送管，若干均匀分布在所述输送管一侧的分流管，与所述分流管另一端连通的PH调节管，与所述PH调节管另一端连通的过滤管，以及与所述过滤管下端连通的出水管。
2.根据权利要求1所述的一种污染土壤废水处理装置及方法，其特征在于：所述加料箱与所述吸附桶的连接处设有加料孔，所述加料孔内嵌入加料斗，所述加料箱内底部设有振动器。
3.根据权利要求1所述的一种污染土壤废水处理装置，其特征在于：所述纳米吸附剂包括氧化铝、活性炭、氧化硅、硅藻土和二氧化钛中的至少一种。
4.根据权利要求1所述的一种污染土壤废水处理装置，其特征在于：所述吸附桶上方固定有安置板，所述安置板呈井状，所述吸附桶下方设有限位座。
5.根据权利要求1所述的一种污染土壤废水处理装置，其特征在于：所述搅拌机构包括设置在所述吸附桶上方的电机，一端连接在所述电机输出端，另一端贯穿所述吸附桶并向桶内延伸的旋转杆，所述旋转杆上均匀分布有若干搅拌杆。
6.根据权利要求1所述的一种污染土壤废水处理装置，其特征在于：所述过滤管包括管体，若干安装在所述管体内的盘片组，连接在所述管体上的支架，设置在所述支架下方的橡胶垫，连接在所述橡胶垫上端的顶杆，所述支架和橡胶垫之间通过弹簧与所述顶杆连接；所述管体的一侧设有进水口，所述进水口连通PH调节管，所述管体的下方连通的出水管。
7.根据权利要求6所述的一种污染土壤废水处理装置，其特征在于：所述盘片组由若干叠片组成，所述叠片上设有若干沟槽，所述叠片与叠片之间的沟槽相互交叉，且可根据不同的需求设置沟槽尺寸。
8.一种污染土壤废水处理装置的使用方法，其步骤包括：S1、将污染土壤废水通过吸附桶上的进水孔进入吸附桶内，通过电机驱动旋转杆转动，同时将振动器打开，使加料箱内的纳米吸附剂通过加料斗进入吸附桶中；S2、将初步过滤完的废水通过连接管进入过滤装置中，废水从输送管中进入PH调节管中；S3、经过PH调节管中的废水通过过滤管上的进水口进入管体中，废水通过叠片之间的沟槽交叉中，利用弹簧和液体压力压紧，将废水进行深层过滤。
发明内容
发明目的：提供一种污染土壤废水处理装置及方法，以解决现有技术存在的上述问题。
技术方案：一种污染土壤废水处理装置，包括
吸附桶，内部设有搅拌机构，底部设有过滤网；
加料箱，设置在所述吸附桶上方，内部盛放有纳米吸附剂；
过滤装置，通过连接管与所述吸附桶下方连接，包括设置在所述吸附桶一侧的输送管，若干均匀分布在所述输送管一侧的分流管，与所述分流管另一端连通的PH调节管，与所述PH调节管另一端连通的过滤管，以及与所述过滤管下端连通的出水管。
在进一步的实施例中所述加料箱与所述吸附桶的连接处设有加料孔，所述加料孔内嵌入加料斗，所述加料箱内底部设有振动器，能够加快纳米吸附剂进入吸附桶的速度。
在进一步的实施例中，所述纳米吸附剂包括氧化铝、活性炭、氧化硅、硅藻土和二氧化钛中的至少一种。
在进一步的实施例中，所述吸附桶上方固定有安置板，所述安置板呈井状，所述吸附桶下方设有限位座，限位座能够增加吸附桶在工作时的稳定性，安置板呈井状，能够增加安装在吸附桶上的加料箱的稳固性。
在进一步的实施例中，所述搅拌机构包括设置在所述吸附桶上方的电机，一端连接在所述电机输出端，另一端贯穿所述吸附桶并向桶内延伸的旋转杆，所述旋转杆上均匀分布有若干搅拌杆，搅拌机构能够加快纳米吸附剂污染土壤废水中金属离子的速度。
在进一步的实施例中，所述过滤管包括管体，若干安装在所述管体内的盘片组，连接在所述管体上的支架，设置在所述支架下方的橡胶垫，连接在所述橡胶垫上端的顶杆，所述支架和橡胶垫之间通过弹簧与所述顶杆连接；
所述管体的一侧设有进水口，所述进水口连通PH调节管，所述管体的下方连通的出水管，能够对废水进行深层过滤。
在进一步的实施例中，所述盘片组由若干叠片组成，所述叠片上设有若干沟槽，所述叠片与叠片之间的沟槽相互交叉，且可根据不同的需求设置沟槽尺寸，能够符合不同用户对过滤程度的选择，同时整个装置的流量能够根据灵活调节。
一种污染土壤废水处理方法，包括以下步骤：
第一步，将污染土壤废水通过吸附桶上的进水孔进入吸附桶内，通过电机驱动旋转杆转动，同时将振动器打开，使加料箱内的纳米吸附剂通过加料斗进入吸附桶中；
第二步，将初步过滤完的废水通过连接管进入过滤装置中，废水从输送管中进入PH调节管中；
第三步，经过PH调节管中的废水通过过滤管上的进水口进入管体中，废水通过叠片之间的沟槽交叉中，利用弹簧和液体压力压紧，将废水进行深层过滤。
有益效果：本发明涉及一种污染土壤废水处理装置及方法，通过在吸附桶内安装搅拌机构，加快纳米吸附剂与废水中的金属离子相结合，并通过过滤网，将废水中不可溶解且已经置换出来的金属离子隔离在过滤网上，通过连通管将初步过滤完的废水进入过滤装置中，废水经过PH调节管，将经过PH调节管调节过PH值的废水进入过滤管中进行深层过滤，利用弹簧和液体压力使废水经过盘片组中，对废水进行深层过滤，增加废水处理的效果。
（发明人：刘宏宝;夏爱军;曹鹏;王永会）
