公布日：2023.04.21
申请日：2023.03.23
分类号：C02F7/00(2006.01)I;C02F3/02(2023.01)I
摘要
本发明涉及污水处理技术领域，具体为一种带对接式均布机构的污水处理曝气装置。所述气体旋转输送装置包括有总成输送管、透气孔、端部输送管、随转齿盘、传动齿盘、联动杆、旋转盘、电机轴、包裹外筒与锁位卡槽，在本发明中，受压板受到的压力越强，此时受压板向搅动板内部转动的幅度越大，重叠槽与内腔接管重叠的部分越大，曝气头中喷出的气体越多，从而实现污水流速越大时曝气头喷出的气体越多，大大提高了污水曝气处理的动态均匀性，并使得曝气效果达到最大化，同时搅动板发生转动，还能加快气体在污水中充分溶解。
权利要求书

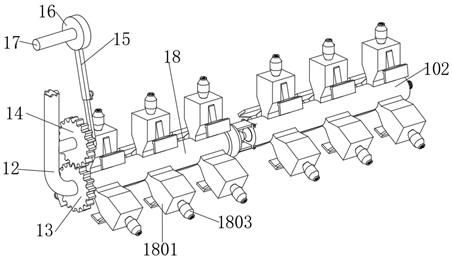

1.一种带对接式均布机构的污水处理曝气装置，包括气体旋转输送装置，其特征在于：所述气体旋转输送装置包括有总成输送管（1）、透气孔（11）、端部输送管（12）、随转齿盘（13）、传动齿盘（14）、联动杆（15）、旋转盘（16）、电机轴（17）、包裹外筒（18）与锁位卡槽（19），其中透气孔（11）均匀开设在总成输送管（1）上，所述端部输送管(12)与总成输送管(1)的一端活动连接，其中随转齿盘(13）套在总成输送管(1)的一端，所述传动齿盘(14)处于随转齿盘（13)的上方，其中联动杆（15）的一端活动连接在传动齿盘(14)上，联动杆(15)远离传动齿盘(14)的一端活动连接在旋转盘(16)的一侧上，其中旋转盘（16)的另一侧中部与电机轴(17）固定连接，所述包裹外筒（18）套在总成输送管（1）的外部，其中包裹外筒(18)上的一端对称开设有锁位卡槽(19)，所述包裹外筒（18)的外壁均匀设置曝气均布组件，其中包裹外筒(18)靠近锁位卡槽(19)的一端设置对接延伸组件，所述包裹外筒(18)远离锁位卡槽(19)的一端固定在随转齿盘(13）上，其中曝气均布组件包括有搅动板（1801）、内腔接管（1802）、曝气头（1803）、内外动板（1804）与受压板（1805），其中内腔接管（1802）固定在搅动板（1801）的内部，所述曝气头(1803)安装在搅动板（1801)外壁上，其中内外动板（1804）贯穿设置在搅动板（1801）上，内外动板（1804)处于搅动板(1801)外部的一侧与所述受压板(1805）固定连接，所述搅动板（1801)均匀固定在包裹外筒(18）的外壁上，其中搅动板（1801）与包裹外筒（18）之间互通设置，所述内外动板（1804）与搅动板（1801）之间活动连接，所述内外动板（1804）上设置固定连接的沿向滑板（1806），其中沿向滑板（1806）上贯穿开设重叠槽（1807），所述内腔接管（1802)的一端与导向收管（1808)固定连接，所述端部输送管（12）通过转轴与总成输送管（1）之间相连通，所述传动齿盘（14）与所述随转齿盘（13）之间啮合设置，所述曝气头（1803）与所述内腔接管（1802）之间互通设置，所述沿向滑板（1806）与所述内腔接管（1802）远离曝气头（1803）的一端贴合密封，所述受压板（1805）受到的压力越强时，所述受压板（1805)向所述搅动板（1801)内部转动的幅度越大，所述重叠槽（1807)与所述内腔接管（1802)重叠的部分越大，从所述曝气头(1803)中喷出的气体越多，所述导向收管（1808）内部放置有第一弹簧（1809），其中第一弹簧(1809)一端连接有滑动压杆(1810)，所述滑动压杆(1810)远离第一弹簧(1809)的一端固定在内外动板（1804)上。
2.根据权利要求1所述的一种带对接式均布机构的污水处理曝气装置，其特征在于：所述总成输送管（1）远离端部输送管（12）的一端设置不接触的添加管（101），其中添加管（101）的外侧套有活动连接的延伸圆筒（102），所述延伸圆筒（102）朝向总成输送管（1）的一端对称设置活动连接的导入卡板（103），所述添加管(101)朝向总成输送管(1)的一端与第一对接管（104）固定连接，所述第一对接管（104）远离添加管(101)的一端与插入环（105)固定连接，所述第一对接管（104）上套有扭动外环（106），其中扭动外环(106）远离添加管（101)的一端与内压环(107）固定连接，所述锁位卡槽（19）与所述导入卡板（103）的形状、大小以及数量设置一一对应，所述导入卡板(103)可卡在所述锁位卡槽(19)的内部，所述对接延伸组件包括有第二对接管（2)、连接螺纹管(21)，其中连接螺纹管(21)与第二对接管（2）的一端固定连接，所述第二对接管(2)固定在总成输送管(1)上，所述连接螺纹管（21)与所述扭动外环(106)之间螺纹连接。
3.根据权利要求2所述的一种带对接式均布机构的污水处理曝气装置，其特征在于：其中包裹外筒(18）远离随转齿盘(13)的一端套有固定连接的收缩框(1811)，所述收缩框（1811）内部均匀设置固定连接的弹性复位片（1812），其中弹性复位片（1812)的另一端与限位套筒(1813)固定连接，松开所述限位套筒（1813)时，所述弹性复位片(1812)对所述限位套筒（1813)进行顶动，使得所述限位套筒（1813)对所述导入卡板(103)的位置进行限制。
4.根据权利要求3所述的一种带对接式均布机构的污水处理曝气装置，其特征在于：所述对接延伸组件还包括内部隔开板(22)、侧开槽(23)与容纳槽(24)，所述第二对接管（2）上均匀贯穿设置活动推杆（201），其中活动推杆（201）贯穿容纳槽（24）设置，所述活动推杆（201)处于第二对接管(2)内部的一端与密封挡板(202)固定连接，所述内部隔开板（22）固定在第二对接管（2）的内部一端，其中侧开槽（23）均匀开设在内部隔开板（22）上，所述容纳槽（24）均匀开设在第二对接管（2）的外部，其中活动推杆（201)处于第二对接管（2)外部的一端与被顶板（205)固定连接，在所述第一对接管(104）与所述第二对接管(2）进行对接固定时，所述内压环（107)向内挤压被顶板（205)，使得活动推杆(201)向第二对接管（2)的内部推动，随后密封挡板(202)与侧开槽(23）隔开，使得第二对接管(2)被打开。
5.根据权利要求4所述的一种带对接式均布机构的污水处理曝气装置，其特征在于：所述活动推杆（201）上套有固定连接的突出环（203），其中活动推杆（201）上还套有第二弹簧（204），所述突出环（203）处于容纳槽（24）的内部。
发明内容
本发明的目的在于提供一种带对接式均布机构的污水处理曝气装置，以解决上述过程中所提到的问题。
为实现上述目的，本发明提供如下技术方案：一种带对接式均布机构的污水处理曝气装置，所述气体旋转输送装置包括有总成输送管、透气孔、端部输送管、随转齿盘、传动齿盘、联动杆、旋转盘、电机轴、包裹外筒与锁位卡槽，其中透气孔均匀开设在总成输送管上，所述端部输送管与总成输送管的一端活动连接，其中随转齿盘套在总成输送管的一端，所述传动齿盘处于随转齿盘的上方，其中联动杆的一端活动连接在传动齿盘上，联动杆远离传动齿盘的一端活动连接在旋转盘的一侧上，其中旋转盘的另一侧中部与电机轴固定连接，其中包裹外筒上的一端对称开设有锁位卡槽，其中锁位卡槽对称开设在包裹外筒的一侧，所述包裹外筒的外壁均匀设置曝气均布组件，其中包裹外筒靠近锁位卡槽的一端设置对接延伸组件。
优选的，所述总成输送管远离端部输送管的一端设置不接触的添加管，其中添加管的外侧套有活动连接的延伸圆筒，所述延伸圆筒朝向总成输送管的一端对称设置活动连接的导入卡板，所述添加管朝向总成输送管的一端与第一对接管固定连接，所述第一对接管远离添加管的一端与插入环固定连接，所述第一对接管上套有扭动外环，其中扭动外环远离添加管的一端与内压环固定连接。
优选的，所述包裹外筒远离锁位卡槽的一端固定在随转齿盘上，其中曝气均布组件包括有搅动板、内腔接管、曝气头、内外动板与受压板，其中内腔接管固定在搅动板的内部，所述曝气头安装在搅动板外壁上，其中内外动板贯穿设置在搅动板上，所述内外动板处于搅动板外部的一侧与所述受压板固定连接。
优选的，所述搅动板均匀固定在包裹外筒的外壁上，其中搅动板与包裹外筒之间互通设置，所述内外动板与搅动板之间活动连接，内外动板上设置固定连接的沿向滑板，其中沿向滑板上贯穿开设重叠槽，所述内腔接管的一端与导向收管固定连接。
优选的，所述导向收管内部放置有第一弹簧，其中第一弹簧一端连接有滑动压杆，所述滑动压杆远离第一弹簧的一端固定在内外动板上，其中包裹外筒远离随转齿盘的一端套有固定连接的收缩框，所述收缩框内部均匀设置固定连接的弹性复位片，其中弹性复位片的另一端与限位套筒固定连接。
优选的，所述对接延伸组件包括有第二对接管、连接螺纹管、内部隔开板、侧开槽与容纳槽，其中连接螺纹管固定在第二对接管的一侧，所述内部隔开板固定在第二对接管的内部一端，其中侧开槽均匀开设在内部隔开板上，所述容纳槽均匀开设在第二对接管的外部。
优选的，所述第二对接管固定在总成输送管上，其中连接螺纹管与扭动外环之间螺纹连接，所述第二对接管上均匀贯穿设置活动推杆，其中活动推杆贯穿容纳槽设置，所述活动推杆处于第二对接管内部的一端与密封挡板固定连接。
优选的，所述活动推杆上套有固定连接的突出环，其中活动推杆上还套有第二弹簧，所述突出环处于容纳槽的内部，其中活动推杆处于第二对接管外部的一端与被顶板固定连接。
与现有技术相比，本发明的有益效果是：
在本发明中，受压板受到的压力越强，此时受压板向搅动板内部转动的幅度越大，使得重叠槽与内腔接管重叠的部分越大，曝气头中喷出的气体越多，从而实现污水流速越大时曝气头喷出的气体越多，大大提高了污水曝气处理的动态均匀性，并使得曝气效果达到最大化，同时搅动板发生转动，还能加快气体在污水中充分溶解。此外第二对接管与第一对接管在连接的过程中，第二对接管就会被同时自动打开，操作非常方便。
（发明人：欧宏森;辛永光;辛柠灼）
