公布日：2023.04.21
申请日：2023.02.17
分类号：C02F3/30(2023.01)I;C02F101/10(2006.01)N;C02F101/16(2006.01)N;C02F101/38(2006.01)N
摘要
本发明公开了一种污水处理生物反应器。包括同心布置的外筒和内筒，外筒和内筒之间形成环形腔；外筒上端连接有封板，外筒下端连接有底板，内筒上端与封板固定连接，内筒下端与底板之间留有间隙；底板上安装有曝气器；环形腔中靠上位置设置有沉淀池；沉淀池外侧边设置有出水槽；封板上安装有与内筒连通的进水管；外筒上端安装有出水管，出水管通过出水泵和第一软管连接到出水槽；内筒上端设置有第一回流管，第一回流管通过循环泵和第二软管连接至沉淀池的底部。本发明采用内外双筒结构的曝气沉淀一体化水池，减少占地面积大，降低运行成本；采用分布式的可升降沉淀池，通过交替工作模式来进一步提高停留时间，提高废水处理的效率和质量。
权利要求书

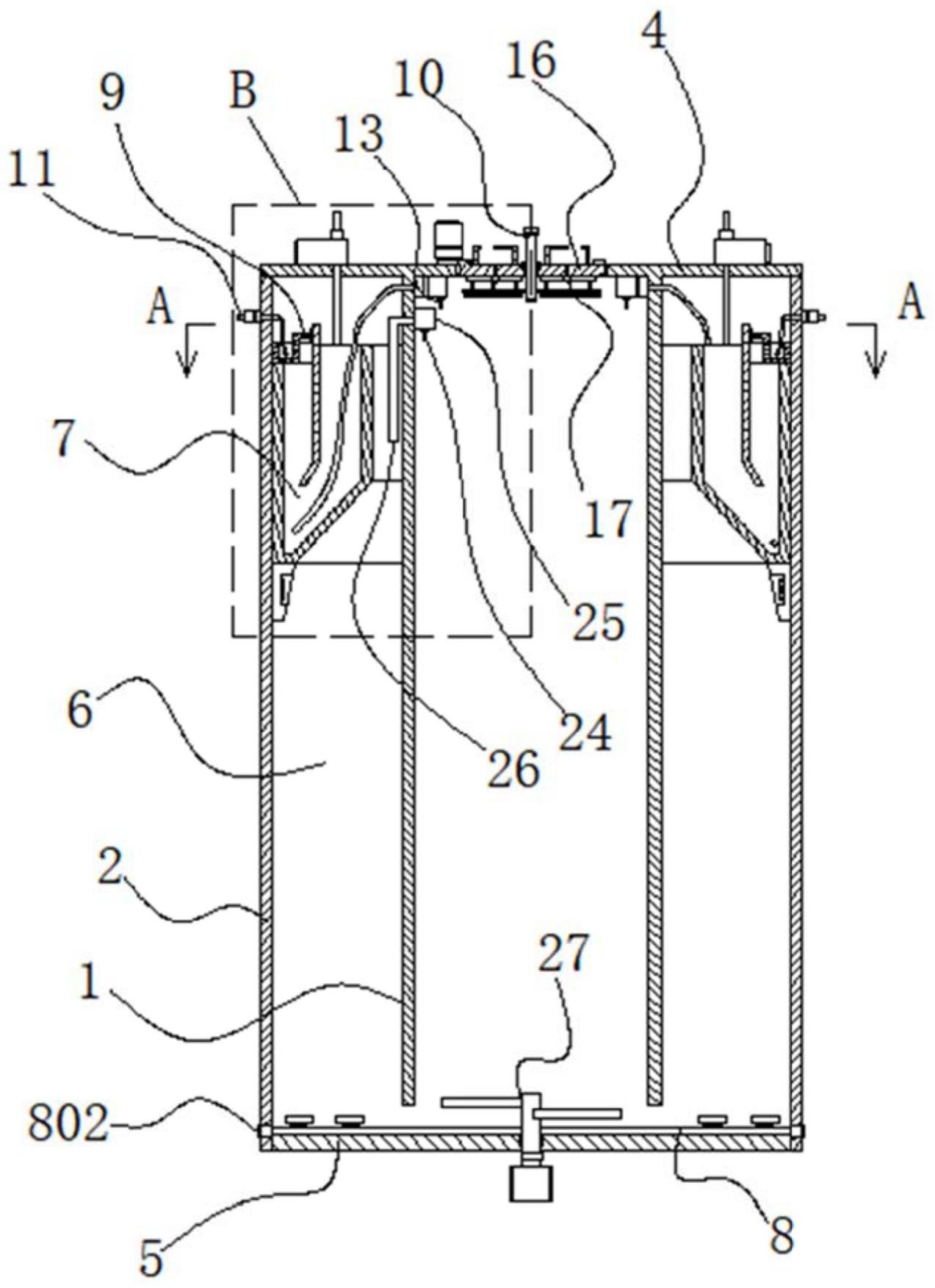

1.一种污水处理生物反应器，其特征在于：包括同心布置的包括外筒(1)和内筒(2)，外筒(1)和内筒(2)之间形成环形腔(6)；所述外筒(1)上端连接有封板(4)，外筒(1)下端连接有底板(5)；所述内筒(2)上端与封板(4)固定连接，内筒(2)下端与底板(5)之间留有间隙；所述底板(5)上与环形腔(6)相对的位置安装有曝气器(8)；底板(5)上与内筒(2)相对的位置安装有搅拌机(27)；所述环形腔(6)中靠上位置设置有沉淀池(7)；所述沉淀池(7)上端敞口，沉淀池(7)内侧边与内筒(2)之间留有间隙，沉淀池(7)外侧边设置有出水槽(9)；所述封板(4)上安装有与内筒(2)连通的进水管(10)；所述外筒(1)上端安装有出水管(11)，出水管(11)通过出水泵(3)和第一软管(12)连接到出水槽(9)；所述内筒(2)上端设置有第一回流管(13)，第一回流管(13)通过循环泵(15)和第二软管(14)连接至所述沉淀池(7)的底部；所述内筒(2)上端设置有第二回流管(24)，第二回流管(24)通过回水泵(25)和硬管(26)连接至所述环形腔(6)。
2.根据权利要求1所述的一种污水处理生物反应器，其特征在于：所述封板(4)中心开设有通孔，封板(4)通孔上安装有盖板(16)；所述进水管(10)安装在盖板(16)轴心，盖板(16)下侧面连接有消泡喷淋装置(17)。
3.根据权利要求2所述的一种污水处理生物反应器，其特征在于：所述盖板(16)与封板(4)之间通过回转支承(18)转动连接；在所述封板(4)上安装有用于带动盖板(16)转动的回转电机(19)；所述盖板(16)上侧固定有蓄水池(20)，盖板(16)中开设有连通蓄水池(20)和消泡喷淋装置(17)的通道(21)。
4.根据权利要求3所述的一种污水处理生物反应器，其特征在于：所述消泡喷淋装置(17)包括横向水管(1701)，横向水管(1701)下侧连接有均布的喷头(1702)。
5.根据权利要求1所述的一种污水处理生物反应器，其特征在于：所述曝气器(8)包括多个纵横连通的气管(801)，在外筒(1)下端设置有与气管(801)连通的曝气口(802)；所述气管(801)上纵横交点位置处安装有出气嘴(803)。
6.根据权利要求5所述的一种污水处理生物反应器，其特征在于：所述出气嘴(803)包括同轴布置的依次通过螺纹连接的第一套筒(804)、第二套筒(805)和第三套筒(806)；所述第一套筒(804)、第二套筒(805)和第三套筒(806)的直径依次增大，在第一套筒(804)、第二套筒(805)和第三套筒(806)中对应固定有第一均流盘(807)、第二均流盘(808)和第三均流盘(809)，第一均流盘(807)、第二均流盘(808)和第三均流盘(809)上开设有均布的通孔；所述第三均流盘(809)远离第二均流盘(808)的一端固定有透气板(810)；所述第一均流盘(807)远离第二均流盘(808)的一端通过螺纹连接在气管(801)上。
7.根据权利要求1所述的一种污水处理生物反应器，其特征在于：所述沉淀池(7)设置有多个，沉淀池(7)呈扇形结构，多个沉淀池(7)绕环形腔(6)均布；沉淀池(7)上方的封板(4)上设置有螺杆升降机(22)，螺杆升降机(22)中的升降螺杆(23)与沉淀池(7)连接。
8.根据权利要求7所述的一种污水处理生物反应器，其特征在于：所述外筒(1)内壁固定有竖向的导条(101)，沉淀池(7)两端与导条(101)相贴；外筒(1)内壁还固定有限位挡块(102)；所述沉淀池(7)下端与限位挡块(102)相对，沉淀池(7)下端是内高外底的斜面。
9.根据权利要求1所述的一种污水处理生物反应器，其特征在于：所述出水槽(9)包括U型槽板(901)，U型槽板(901)内侧边开设有溢流孔(902)，U型槽板(901)内侧连接有挡水板(903)。
10.根据权利要求1所述的一种污水处理生物反应器，其特征在于：所述环形腔(6)中设置有MLSS污泥浓度计、溶解氧仪、pH计和温度计。
发明内容
为解决上述现有技术的不足，本发明提供一种污水处理生物反应器。
本发明采用如下技术方案：一种污水处理生物反应器，包括同心布置的包括外筒和内筒，外筒和内筒之间形成环形腔；所述外筒上端连接有封板，外筒下端连接有底板；所述内筒上端与封板固定连接，内筒下端与底板之间留有间隙；
所述底板上与环形腔相对的位置安装有曝气器；底板上与内筒相对的位置安装有搅拌机，防止污泥在内筒沉降；
所述环形腔中靠上位置设置有沉淀池；所述沉淀池上端敞口，沉淀池内侧边与内筒之间留有间隙，作为反应器底部的检修通道，沉淀池外侧边设置有出水槽；
所述封板上安装有与内筒连通的进水管；所述外筒上端安装有出水管，出水管通过出水泵和第一软管连接到出水槽；所述内筒上端设置有第一回流管，第一回流管通过循环泵和第二软管连接至所述沉淀池的底部；所述内筒上端设置有第二回流管，第二回流管通过回水泵和硬管连接至所述环形腔。
优选的：所述封板中心开设有通孔，封板通孔上安装有盖板；所述进水管安装在盖板轴心，盖板下侧面连接有消泡喷淋装置。
优选的：所述盖板与封板之间通过回转支承转动连接；在所述封板上安装有用于带动盖板转动的回转电机；所述盖板上侧固定有蓄水池，盖板中开设有连通蓄水池和消泡喷淋装置的通道。
优选的：所述消泡喷淋装置包括横向水管，横向水管下侧连接有均布的喷头。
优选的：所述曝气器包括多个纵横连通的气管，在外筒下端设置有与气管连通的曝气口；所述气管上纵横交点位置处安装有出气嘴。
优选的：所述出气嘴包括同轴布置的依次通过螺纹连接的第一套筒、第二套筒和第三套筒；所述第一套筒、第二套筒和第三套筒的直径依次增大，在第一套筒、第二套筒和第三套筒中对应固定有第一均流盘、第二均流盘和第三均流盘，第一均流盘、第二均流盘和第三均流盘上开设有均布的通孔；所述第三均流盘远离第二均流盘的一端固定有透气板；所述第一均流盘远离第二均流盘的一端通过螺纹连接在气管上。
优选的：所述沉淀池设置有多个，沉淀池呈扇形结构，多个沉淀池绕环形腔均布；沉淀池上方的封板上设置有螺杆升降机，螺杆升降机中的升降螺杆与沉淀池连接。
优选的：所述外筒内壁固定有竖向的导条，沉淀池两端与导条相贴；外筒内壁还固定有限位挡块；所述沉淀池下端与限位挡块相对，沉淀池下端是内高外底的斜面。
优选的：所述出水槽包括U型槽板，U型槽板内侧边开设有溢流孔，U型槽板内侧连接有挡水板。
优选的：所述环形腔中设置有MLSS污泥浓度计、溶解氧仪、pH计和温度计。
本发明的有益效果在于：采用内外双筒结构的曝气沉淀一体化水池，保证废水的折流情况并提高了工艺集成度，大大减少了占地面积大，降低运行成本；采用分布式的可升降沉淀池，通过交替工作模式来进一步提高停留时间，提高废水处理和效率和质量；增加了旋转消泡喷淋装置和均布式的曝气器，提高曝气质量和消泡效率。内筒作为缺氧区，内筒底部设置有正对上方的搅拌机，可以进行反硝化反应；外筒设置有曝气，作为硝化反应区，在一个反应器内实现同时硝化反硝化，实现达标排放，可以直接处理COD、氨氮、TN和总磷污染物。
（发明人：耿聪;韩宁;刘鹏程;雷育斌;贾刚;秦操;孟皖萧）
