公布日：2023.04.18
申请日：2022.12.30
分类号：C02F3/32(2023.01)I;B01D21/02(2006.01)I;C02F101/30(2006.01)N;C02F101/16(2006.01)N;C02F101/10(2006.01)N
摘要
本发明公开了一种基于生态浮岛耦合泥水分离池的污水处理方法，包括以下步骤：建设多个泥水分离池，培育生态浮岛，最终建设多个生态浮岛耦合泥水分离池；将生物处理后的污水注入生态浮岛耦合泥水分离池进行泥水分离；沉淀下来的污泥由底部的污泥斗收集，收集后排出进行下一步处理，上层泥水分离后的清水导流到下一个处理流程中。本发明采用生态浮岛技术有机耦合沉淀池，同时进行创造性地将浮岛种植到沉淀池表面，利用水生植物庞大的根系当作过滤网、截留沉淀池底部可能漂浮上来的漂泥，水生植物快速生长有效地消耗水体中残留的有机物、氨氮及总磷，起到辅助降解的作用。
权利要求书
1.一种基于生态浮岛耦合泥水分离池的污水处理方法，其特征在于：包括以下步骤：S1、建设多个泥水分离池，培育生态浮岛，最终建设多个生态浮岛耦合泥水分离池；S2、将生物处理后的污水注入生态浮岛耦合泥水分离池进行泥水分离；S3、沉淀下来的污泥由底部的污泥斗收集，收集后排出进行下一步处理，上层泥水分离后的清水导流到下一个处理流程中。

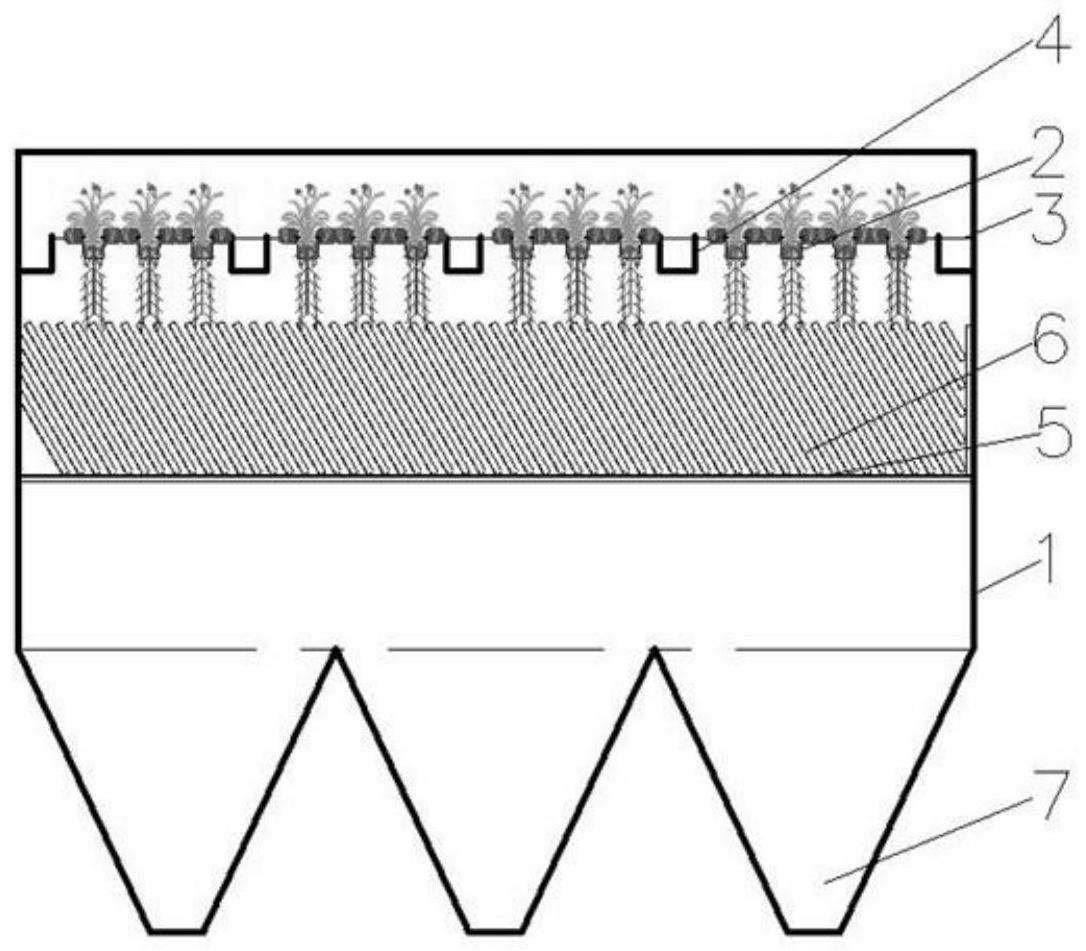

2.根据权利要求1所述的一种基于生态浮岛耦合泥水分离池的污水处理方法，其特征在于：所述生态浮岛耦合泥水分离池，包括沉淀池(1)、置物篮(2)、挡水组件(4)、支架(5)和斜式沉淀件(6)，所述沉淀池(1)中部设置有提供支撑作用的支架(5)，所述支架(5)上方设置有沉淀组件(6)，所述沉淀组件(6)倾斜设置，所述支架(5)上均匀设置有使水流通的通孔，所述沉淀池(1)上部设置有上支架(3)，上支架(3)两端与沉淀池(1)内壁连接，所述上支架(3)上设置有若干挡水组件(4)，相邻挡水组件(4)之间设置有若干置物篮(2)，所述置物篮(2)下部及底部镂空，且内部设置有水生植物，所述沉淀池(1)底部设置有若干污泥斗(7)。
3.根据权利要求2所述的一种基于生态浮岛耦合泥水分离池的污水处理方法，其特征在于：所述置物篮(2)之间设置有一个或多个浮块。
4.根据权利要求2所述的一种基于生态浮岛耦合泥水分离池的污水处理方法，其特征在于：所述置物篮(2)内设置的水生植物为美人蕉或芷兰。
5.根据权利要求2所述的一种基于生态浮岛耦合泥水分离池的污水处理方法，其特征在于：多个上支架(3)和置物篮(2)构成的生态浮岛陈列分布于沉淀池(1)内。
6.根据权利要求2所述的一种基于生态浮岛耦合泥水分离池的污水处理方法，其特征在于：所述挡水组件(4)为挡水板或出水堰。
7.根据权利要求2所述的一种基于生态浮岛耦合泥水分离池的污水处理方法，其特征在于：所述沉淀组件(6)与水平面呈120-160度设置。
8.根据权利要求7所述的一种基于生态浮岛耦合泥水分离池的污水处理方法，其特征在于：所述沉淀组件(6)与水平面呈135度设置。
9.根据权利要求2所述的一种基于生态浮岛耦合泥水分离池的污水处理方法，其特征在于：所述沉淀组件(6)为斜管或斜板。
发明内容
本发明要解决的技术问题是克服现有的缺陷，提供一种基于生态浮岛耦合泥水分离池的污水处理方法，采用生态浮岛技术有机耦合沉淀池，同时进行创造性地将浮岛种植到沉淀池表面，利用水生植物庞大的根系当作过滤网、截留沉淀池底部可能漂浮上来的漂泥，水生植物快速生长有效地消耗水体中残留的有机物、氨氮及总磷，起到辅助降解的作用，可以有效解决背景技术中的问题。
为实现上述目的，本发明提供如下技术方案：一种基于生态浮岛耦合泥水分离池的污水处理方法，包括以下步骤：
S1、建设多个泥水分离池，培育生态浮岛，最终建设多个生态浮岛耦合泥水分离池；
S2、将生物处理后的污水注入生态浮岛耦合泥水分离池进行泥水分离，通过中部的沉淀组件实现污水中颗粒物的沉淀，通过上部的生态浮岛实现水体中有机物的分解；
S3、沉淀下来的污泥由底部的污泥斗收集，收集后排出进行下一步处理，上层泥水分离后的清水导流到下一个处理流程中。
进一步的，所述生态浮岛耦合泥水分离池，包括沉淀池、置物篮、挡水组件、支架和斜式沉淀件，所述沉淀池中部设置有提供支撑作用的支架，所述支架上方设置有沉淀组件，所述沉淀组件倾斜设置，所述支架上均匀设置有使水流通的通孔，所述沉淀池上部设置有上支架，上支架两端与沉淀池内壁连接，所述上支架上设置有若干挡水组件，相邻挡水组件之间设置有若干置物篮，所述置物篮下部及底部镂空，且内部设置有水生植物，所述沉淀池底部设置有若干污泥斗。
进一步的，所述置物篮之间设置有一个或多个浮块，浮块用以隔断置物篮，防止置物篮在水流的作用下靠近。
进一步的，所述置物篮内设置的水生植物为美人蕉或芷兰，这些水生植物根系发达，通过根系交织而成的过滤网、截留沉淀池底部可能漂浮上来的漂泥。
进一步的，多个上支架和置物篮构成的生态浮岛陈列分布于沉淀池内，均匀分布，沉淀效果更好。
进一步的，所述挡水组件为挡水板或出水堰，挡水组件有效地截留因植物生长掉落的漂浮物，减少或杜绝漂浮物影响水质，挡水组件有利于收集植物生长掉落的漂浮物。
进一步的，所述沉淀组件与水平面呈120-160度设置，倾斜设置，有利于水流冲击沉淀组件形成紊流，便于使水流中的颗粒物相互碰撞，小颗粒变成大颗粒，进而沉淀下去。
进一步的，所述沉淀组件与水平面呈135度设置。
进一步的，所述沉淀组件为斜管或斜板。
进一步的，所述支架下方距离污泥斗上表面1.0-1.5m,留有足够的空间从而使得沉淀充分。
与现有技术相比，本发明的有益效果是：本基于生态浮岛耦合泥水分离池的污水处理方法，具有以下好处：
1、本发明采用生态浮岛技术有机耦合沉淀池，同时进行创造性地将浮岛种植到沉淀池表面，水生植物庞大的根系可以有效地当作过滤网、截留沉淀池底部可能漂浮上来的漂泥，水生植物快速生长有效地消耗水体中残留的有机物、氨氮及总磷，起到辅助降解的作用；
2、本发明在生态浮岛周边设置挡水组件，有效地截留因植物生长掉落的漂浮物，减少或杜绝漂浮物影响水质；设置沉淀组件，有利于水流冲击沉淀组件形成紊流，便于使水流中的颗粒物相互碰撞，小颗粒变成大颗粒，进而沉淀下去。
3、本发明沉淀效果好，处理废水效率超过其他沉淀方法30％，成本节约35％左右。
（发明人：陈欣义;温尚龙;谭淑英;谭小雄;李超凤）
