公布日：2023.12.22
申请日：2023.09.12
分类号：B01D21/06(2006.01)I;B01D21/20(2006.01)I;B01D21/18(2006.01)I;B01D21/24(2006.01)I;C02F1/00(2023.01)I;B08B9/087(2006.01)I;E02B15/10(2006.01)I
摘要
本发明涉及污水处理技术领域，且公开了一种污水处理池污泥刮离结构，包括：支撑组件，其纵向的安装于污水处理池内部；刮泥组件，其协同支撑组件对污水处理池内部的污水进行刮除，其包括有安装于支撑组件上的刮泥件以及输泥件；除渣件，其安装于支撑组件上并配合刮泥组件清理污水处理池表面的漂浮物；除渣件与刮泥件均安装于支撑组件上且位于不同高度用于清理污水处理池内的杂物,支撑组件包括有置于污水处理池内部并延伸于污水处理池底部的排污管道，排污管道外安装有支撑桁架，排污管道于污水处理池内部的结构体上开设有若干导入口用于杂质的进入。本发明解决了现有技术对于污水处理池水面漂浮物处理效果不佳的问题。
权利要求书

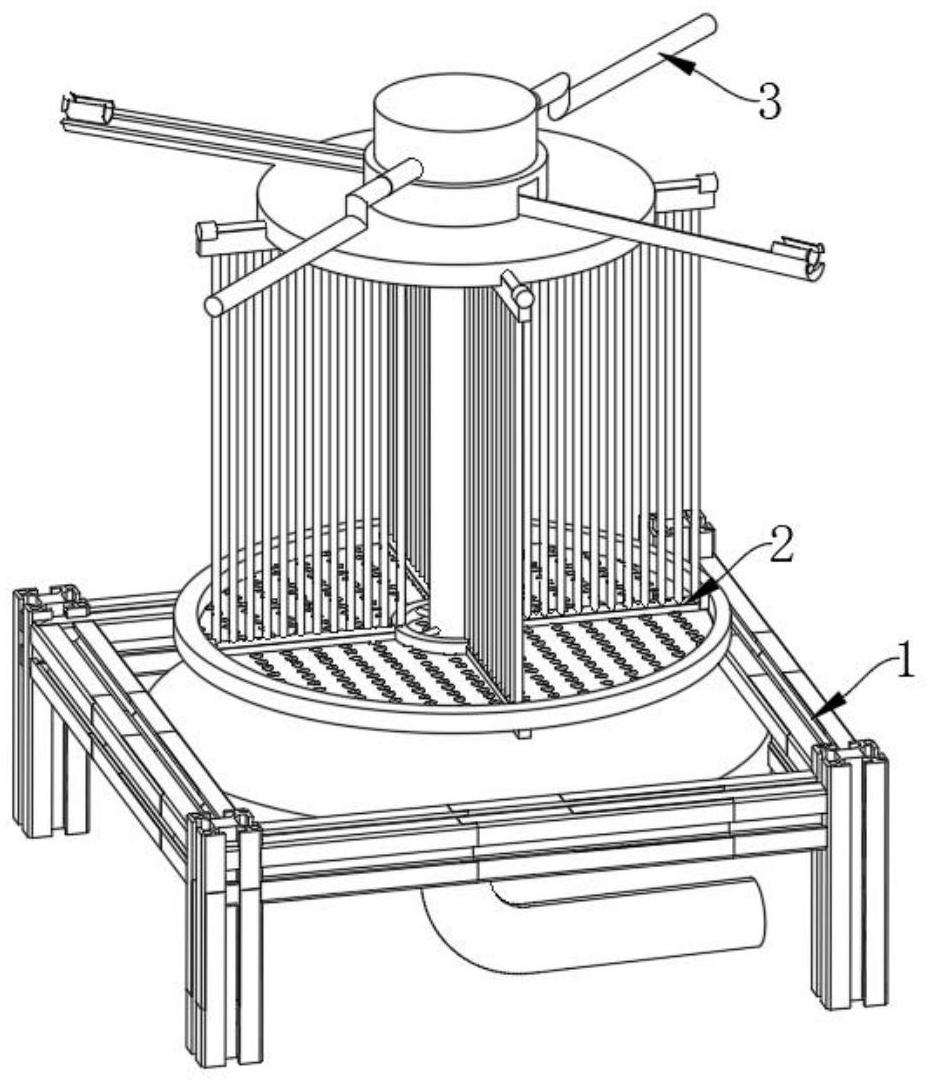

1.一种污水处理池污泥刮离结构，其特征在于，包括：支撑组件(1)，其纵向的安装于污水处理池内部；刮泥组件(2)，其协同支撑组件(1)对污水处理池内部的污水进行刮除，其包括有安装于支撑组件(1)上的刮泥件(21)以及输泥件(22)；除渣件(3)，其安装于支撑组件(1)上并配合刮泥组件(2)清理污水处理池表面的漂浮物；除渣件(3)与刮泥件(21)均安装于支撑组件(1)上且位于不同高度用于清理污水处理池内的杂物。
2.根据权利要求1所述的一种污水处理池污泥刮离结构，其特征在于：所述支撑组件(1)包括有置于污水处理池内部并延伸于污水处理池底部的排污管道(11)，排污管道(11)外安装有支撑桁架(12)，排污管道(11)于污水处理池内部的结构体上开设有若干导入口用于杂质的进入；刮泥件(21)包括有安装于排污管道(11)上并环向包裹排污管道(11)的若干延伸环(211)，若干延伸环(211)同心且直径逐渐增大向排污管道(11)周向扩散，于直径最大的延伸环(211)上环向等距的安装有若干刮泥板(212)，刮泥板(212)的一端开设有用于泥沙进入的端口(213)，端口(213)的开设长度小于刮泥板(212)的机构宽度，于刮泥板(212)上开设有用于导向泥沙的导向口。
3.根据权利要求1所述的一种污水处理池污泥刮离结构，其特征在于：所述除渣件(3)包括有套接于排污管道(11)上的静置盘(31)以及置于静置盘(31)上端并与排污管道(11)相接的旋盘(32)，旋盘(32)侧壁上安装有若干用于漂浮物附着的附着柱(34)；静置盘(31)的侧壁上滑动的安装有用于推离漂浮物脱离污水处理池范围的导料套(35)，导料套(35)呈半弧状设置，其弧面弧度适配于附着柱(34)弧度，于导料套(35)上滑动的安装有用于剔除附着于附着柱(34)上的漂浮物的驱离套(36)。
4.根据权利要求1所述的一种污水处理池污泥刮离结构，其特征在于：所述输泥件(22)包括有于导向口对接安装的导料管(221)，导料管(221)的一端安装有用于抽吸置于导料管(221)内泥沙高度的抽吸泵，导料管(221)上端设置有向排污管道(11)内输送泥杂质的输送套(222)，输送套(222)与导入口连接。
5.根据权利要求3所述的一种污水处理池污泥刮离结构，其特征在于：所述导料套(35)上开设有溢水口(37)以向外溢出流水，驱离套(36)背离静置盘(31)的一端安装有扩散套(38)以增大对漂浮物的推离过程中的包裹范围。
6.根据权利要求2所述的一种污水处理池污泥刮离结构，其特征在于：若干所述刮泥板(212)之间填装有用于限制杂质漂浮的限位网(214)，限位网(214)距污水处理池池底的高度不小于刮泥板(212)与污水处理池池底的高度。
7.根据权利要求5所述的一种污水处理池污泥刮离结构，其特征在于：所述静置盘(31)上适配于导料套(35)的开设有滑槽，滑槽的开设长度小于静置盘(31)的自身厚度且均不与静置盘(31)任一端面贯通。
发明内容
针对现有技术的不足，本发明提供了一种污水处理池污泥刮离结构，解决了现有技术对于污水处理池水面漂浮物处理效果不佳的问题。
为实现上述目的，本发明提供如下技术方案：一种污水处理池污泥刮离结构，包括：
支撑组件，其纵向的安装于污水处理池内部；
刮泥组件，其协同支撑组件对污水处理池内部的污水进行刮除，其包括有安装于支撑组件上的刮泥件以及输泥件；
除渣件，其安装于支撑组件上并配合刮泥组件清理污水处理池表面的漂浮物；
除渣件与刮泥件均安装于支撑组件上且位于不同高度用于清理污水处理池内的杂物。
优选的，所述支撑组件包括有置于污水处理池内部并延伸于污水处理池底部的排污管道，排污管道外安装有支撑桁架，排污管道于污水处理池内部的结构体上开设有若干导入口用于杂质的进入；
刮泥件包括有安装于排污管道上并环向包裹排污管道的若干延伸环，若干延伸环同心且直径逐渐增大向排污管道周向扩散，于直径最大的延伸环上环向等距的安装有若干刮泥板，刮泥板的一端开设有用于泥沙进入的端口，端口的开设长度小于刮泥板的机构宽度，于刮泥板上开设有用于导向泥沙的导向口。
优选的，所述除渣件包括有套接于排污管道上的静置盘以及置于静置盘上端并与排污管道相接的旋盘，旋盘侧壁上安装有若干用于漂浮物附着的附着柱；
静置盘的侧壁上滑动的安装有用于推离漂浮物脱离污水处理池范围的导料套，导料套呈半弧状设置，其弧面弧度适配于附着柱弧度，于导料套上滑动的安装有用于剔除附着于附着柱上的漂浮物的驱离套。
优选的，所述输泥件包括有于导向口对接安装的导料管，导料管的一端安装有用于抽吸置于导料管内泥沙高度的抽吸泵，导料管上端设置有向排污管道内输送泥杂质的输送套，输送套与导入口连接。
优选的，所述导料套上开设有溢水口以向外溢出流水，驱离套背离静置盘的一端安装有扩散套以增大对漂浮物的推离过程中的包裹范围。
优选的，若干所述刮泥板之间填装有用于限制杂质漂浮的限位网，限位网距污水处理池池底的高度不小于刮泥板与污水处理池池底的高度。
优选的，所述静置盘上适配于导料套的开设有滑槽，滑槽的开设长度小于静置盘的自身厚度且均不与静置盘任一端面贯通。
与现有技术相比，本发明提供了一种污水处理池污泥刮离结构，具备以下有益效果：
本发明中公开的技术方案中，利用安装在支撑组件上的除渣件将漂浮在水面上的漂浮物进行处理，首先经过设置在除渣件中包括有的附着柱利用水的表面张力，对漂浮物产生连带效果，漂浮物跟随附着柱进行转动，直至与导料套相遇后，一方面将附着柱上的附着漂浮物驱离，另一方面，将从附着柱上带离的漂浮物清除出污水处理池，由此，增加了污水处理池内的杂质去除效率。
通过在刮泥板上开设的导向口，泥沙通过导向口进入刮泥板，且相邻导向口之间的刮泥板结构体将沉淀在池底而成为整块的泥沙进行分割，从而增强了刮泥板对泥沙的刮除效果。
利用安装在若干刮泥板之间的限位网，利用限位网将受到刮泥板转动而扬起的杂质进行阻挡，一方面对在杂质中裹挟的漂浮物产生阻挡的收集效果，另一方面对于沉淀后裹挟产生的直径较大的泥沙块则在其扬起后产生切割效果，提高对池底泥沙完整性的破坏效果，增强对于泥沙的刮离效果。
（发明人：孙勇;刘凯;程坤;程枝梅;陈琳）
