公布日：2023.06.06
申请日：2023.03.16
分类号：C02F3/30(2023.01)I
摘要
本发明公开了一种污水处理硝化液自动回流系统，应用在污水处理技术领域，本发明通过设置好氧池，作为污水处理的曝气环境，其内部的左倾斜底板和右倾斜底板配合，使得硝化液会向好氧池底部流动，在回流的时伸缩缸拉动横挡板即可使硝化液落下，驱动电机带动安装轴转动，同时配合传动带轮和传动皮带带动传动轴转动，扇片在活动的同时会对硝化液进行拨动使其向合流管的位置移动，并且经过连通管被抽入回流泵中最后注入缺氧池内，于缺氧池内部生成的气体通过排气组件排出或是进行输送等动作，污泥在下落的时候转轴沿着传动轴作圆周运动，以带动连轴配合活动筒沿着导向框的内侧作往复的直线运动，使得截断刀持续活动，以对落下的硝化液进行分切。
权利要求书

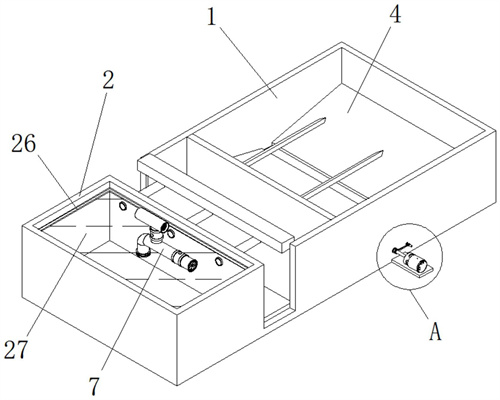

1.一种污水处理硝化液自动回流系统，包括好氧池(1)，其特征在于：所述好氧池(1)的左侧设置有缺氧池(2)，所述好氧池(1)内壁的左侧栓接有左倾斜底板(3)，所述好氧池(1)内壁的右侧栓接有右倾斜底板(4)，所述右倾斜底板(4)的内侧设置有横挡板(5)，所述左倾斜底板(3)的底部设置有回流组件(6)，所述缺氧池(2)的顶部设置有排气组件(7)；所述回流组件(6)包括安装轴(601)，所述安装轴(601)的外侧栓接有扇片(602)，所述左倾斜底板(3)的内壁栓接有隔板(603)，所述隔板(603)的底部栓接有合流管(604)，所述合流管(604)的左侧栓接有连通管(605)，所述连通管(605)的左侧栓接有回流泵(606)，所述回流泵(606)的出水口栓接有回流管(607)，所述回流管(607)的左侧贯穿缺氧池(2)至缺氧池(2)的内壁。
2.根据权利要求1所述的一种污水处理硝化液自动回流系统，其特征在于：所述好氧池(1)内壁的底部栓接有导向板(8)，所述导向板(8)的左侧与合流管(604)的右侧栓接。
3.根据权利要求1所述的一种污水处理硝化液自动回流系统，其特征在于：所述左倾斜底板(3)的底部栓接有横支撑板(9)，所述横支撑板(9)的左侧与好氧池(1)内壁的左侧栓接，所述右倾斜底板(4)的底部栓接有支撑柱(10)，所述支撑柱(10)的底部与好氧池(1)内壁的底部栓接，所述左倾斜底板(3)的顶部栓接有横连杆(11)，所述横连杆(11)的右侧与右倾斜底板(4)的顶部栓接。
4.根据权利要求1所述的一种污水处理硝化液自动回流系统，其特征在于：所述右倾斜底板(4)的底部栓接有伸缩缸(12)，所述伸缩缸(12)的输出端与横挡板(5)栓接，所述右倾斜底板(4)的左侧栓接有弧形板(13)。
5.根据权利要求1所述的一种污水处理硝化液自动回流系统，其特征在于：所述隔板(603)的底部栓接有支架(14)，所述支架(14)的内侧转动连接有传动轴(15)，所述传动轴(15)的外侧栓接有转轴(16)，所述转轴(16)的内侧转动连接有连轴(17)，所述连轴(17)的外侧转动连接有活动筒(18)，所述活动筒(18)的外侧滑动连接有导向框(19)，所述导向框(19)的顶部与左倾斜底板(3)的底部栓接，所述活动筒(18)的右侧栓接有截断刀(20)。
6.根据权利要求5所述的一种污水处理硝化液自动回流系统，其特征在于：所述传动轴(15)的外侧与好氧池(1)转动连接，所述传动轴(15)的前侧贯穿至好氧池(1)的前侧，所述安装轴(601)的外侧与好氧池(1)转动连接，所述安装轴(601)的前侧贯穿至好氧池(1)的前侧。
7.根据权利要求6所述的一种污水处理硝化液自动回流系统，其特征在于：所述好氧池(1)的前侧栓接有驱动电机(21)，所述驱动电机(21)的输出轴与安装轴(601)栓接，所述安装轴(601)和传动轴(15)的表面均栓接有传动带轮(22)，所述传动带轮(22)的外侧传动连接有传动皮带(23)。
8.根据权利要求1所述的一种污水处理硝化液自动回流系统，其特征在于：所述排气组件(7)包括风筒(701)，所述风筒(701)前侧的内部栓接有第一风机(702)，所述风筒(701)的内侧栓接有第一气阀(703)，所述风筒(701)的顶部栓接有排气管(704)，所述排气管(704)的内侧栓接有第二气阀(705)，所述排气管(704)的内壁栓接有第二风机(706)。
9.根据权利要求8所述的一种污水处理硝化液自动回流系统，其特征在于：所述风筒(701)表面的前侧栓接有连接法兰(24)，所述风筒(701)的底部栓接有卡环(25)。
10.根据权利要求9所述的一种污水处理硝化液自动回流系统，其特征在于：所述缺氧池(2)的内壁栓接有板架(26)，所述板架(26)的顶部设置有透明罩(27)，所述透明罩(27)的内侧与卡环(25)卡接。
发明内容
本发明的目的在于针对现有的一种污水处理硝化液自动回流系统，其优点是可以收集缺氧池反应生成的气体，并且不易发生堵塞。
本发明的上述技术目的是通过以下技术方案得以实现的：一种污水处理硝化液自动回流系统，包括好氧池，所述好氧池的左侧设置有缺氧池，所述好氧池内壁的左侧栓接有左倾斜底板，所述好氧池内壁的右侧栓接有右倾斜底板，所述右倾斜底板的内侧设置有横挡板，所述左倾斜底板的底部设置有回流组件，所述缺氧池的顶部设置有排气组件；
所述回流组件包括安装轴，所述安装轴的外侧栓接有扇片，所述左倾斜底板的内壁栓接有隔板，所述隔板的底部栓接有合流管，所述合流管的左侧栓接有连通管，所述连通管的左侧栓接有回流泵，所述回流泵的出水口栓接有回流管，所述回流管的左侧贯穿缺氧池至缺氧池的内壁。
采用上述技术方案，通过设置左倾斜底板和右倾斜底板配合，使得形成的污泥状硝化液会向中部流动，并且在需要回流的时候移动横挡板，使得硝化液可以高速流下，因为安装轴转动，故而扇片会对硝化液进行拨动使其向合流管的位置移动，并且经过连通管被抽入回流泵中最后注入缺氧池内，于缺氧池内部生成的气体通过排气组件排出或是进行输送等动作。
本发明进一步设置为：所述好氧池内壁的底部栓接有导向板，所述导向板的左侧与合流管的右侧栓接。
采用上述技术方案，通过设置导向板，可以便于对经过的硝化液进行导向，使其可以流畅的进入合流管中。
本发明进一步设置为：所述左倾斜底板的底部栓接有横支撑板，所述横支撑板的左侧与好氧池内壁的左侧栓接，所述右倾斜底板的底部栓接有支撑柱，所述支撑柱的底部与好氧池内壁的底部栓接，所述左倾斜底板的顶部栓接有横连杆，所述横连杆的右侧与右倾斜底板的顶部栓接。
采用上述技术方案，通过设置横支撑板，可以便于对左倾斜底板进行支撑，并且通过支撑柱对右倾斜底板进行支撑，设置的横连杆用于对左倾斜底板和右倾斜底板之间进行连接，使得结构更加稳固。
本发明进一步设置为：所述右倾斜底板的底部栓接有伸缩缸，所述伸缩缸的输出端与横挡板栓接，所述右倾斜底板的左侧栓接有弧形板。
采用上述技术方案，通过设置伸缩缸，用于对横挡板进行控制，设置的弧形板可以便于对落下的硝化液进行导向，避免卡入死角难以进行作业。
本发明进一步设置为：所述隔板的底部栓接有支架，所述支架的内侧转动连接有传动轴，所述传动轴的外侧栓接有转轴，所述转轴的内侧转动连接有连轴，所述连轴的外侧转动连接有活动筒，所述活动筒的外侧滑动连接有导向框，所述导向框的顶部与左倾斜底板的底部栓接，所述活动筒的右侧栓接有截断刀。
采用上述技术方案，通过设置支架和传动轴配合，可以便于带动转轴沿着传动轴作圆周运动，以带动连轴配合活动筒沿着导向框的内侧作往复的直线运动，使得截断刀持续活动，以对落下的硝化液进行分切，避免其结团过大导致的结构内部堵塞。
本发明进一步设置为：所述传动轴的外侧与好氧池转动连接，所述传动轴的前侧贯穿至好氧池的前侧，所述安装轴的外侧与好氧池转动连接，所述安装轴的前侧贯穿至好氧池的前侧。
采用上述技术方案，通过分别将传动轴与安装轴与好氧池连接，可以便于从外部对传动轴以及安装轴进行驱动。
本发明进一步设置为：所述好氧池的前侧栓接有驱动电机，所述驱动电机的输出轴与安装轴栓接，所述安装轴和传动轴的表面均栓接有传动带轮，所述传动带轮的外侧传动连接有传动皮带。
采用上述技术方案，通过设置驱动电机，可以便于对安装轴提供动力使其转动，设置的传动带轮配合传动皮带可以便于在安装轴转动的同时对传动轴进行驱动。
本发明进一步设置为：所述排气组件包括风筒，所述风筒前侧的内部栓接有第一风机，所述风筒的内侧栓接有第一气阀，所述风筒的顶部栓接有排气管，所述排气管的内侧栓接有第二气阀，所述排气管的内壁栓接有第二风机。
采用上述技术方案，通过设置风筒与第一风机配合，在风筒与外部管道连通的时候可以便于对缺氧池中生成的气体进行收集，而在需要对其进行排放的时候，关闭第一气阀并且打开第二气阀以及第二风机，第二风机会加速排气管内的空气流速，使其外部压强减小，以加快气体的排放速度。
本发明进一步设置为：所述风筒表面的前侧栓接有连接法兰，所述风筒的底部栓接有卡环。
采用上述技术方案，通过设置连接法兰，可以便于将风筒与外部管路连接，设置的卡环可以便于将风筒固定在缺氧池的顶部。
本发明进一步设置为：所述缺氧池的内壁栓接有板架，所述板架的顶部设置有透明罩，所述透明罩的内侧与卡环卡接。
采用上述技术方案，通过设置板架，可以便于对透明罩进行放置，设置的透明罩用于让缺氧池形成相对密闭的环境，并且配合卡环对风筒进行安装。
综上所述，本发明具有以下有益效果：
通过设置好氧池，作为污水处理的曝气环境，其内部的左倾斜底板和右倾斜底板配合，使得硝化液会向好氧池底部流动，在回流的时伸缩缸拉动横挡板即可使硝化液落下，驱动电机带动安装轴转动，同时配合传动带轮和传动皮带带动传动轴转动，扇片在活动的同时会对硝化液进行拨动使其向合流管的位置移动，并且经过连通管被抽入回流泵中最后注入缺氧池内，于缺氧池内部生成的气体通过排气组件排出或是进行输送等动作，污泥在下落的时候转轴沿着传动轴作圆周运动，以带动连轴配合活动筒沿着导向框的内侧作往复的直线运动，使得截断刀持续活动，以对落下的硝化液进行分切，使得结团的污泥不易堵塞，并且提升了回流效率，在缺氧池内产生的气体也可以进行收集。
（发明人：朱翔）
