公布日：2023.11.10
申请日：2023.08.28
分类号：B01F27/85(2022.01)I;B01F27/90(2022.01)I;C02F1/00(2023.01)I
摘要
本发明公开了一种污水处理设施自动加药装置，包括污水处理箱，支撑板的顶端设置有自动加药机构，自动加药机构的底端设置有搅拌机构，自动加药机构包括有加药箱、驱动组件、下药组件、下药管和移动组件，支撑板的顶端开设有移动槽，移动组件位于移动槽的内部，加药箱连接于移动组件的顶端，驱动组件设置于污水处理箱的一侧，驱动组件与加药箱相互配合，下药组件设置于加药箱的内部。本发明利用加药箱、驱动组件、下药组件、下药管和移动组件相配合的设置方式，通过驱动组件能够带动加药箱在支撑板上进行往复移动，从而使得药剂投入位置等距遍布在污水处理箱的内部，加快了药剂与污水的混合速度，从而加快了污水的处理效率。
权利要求书

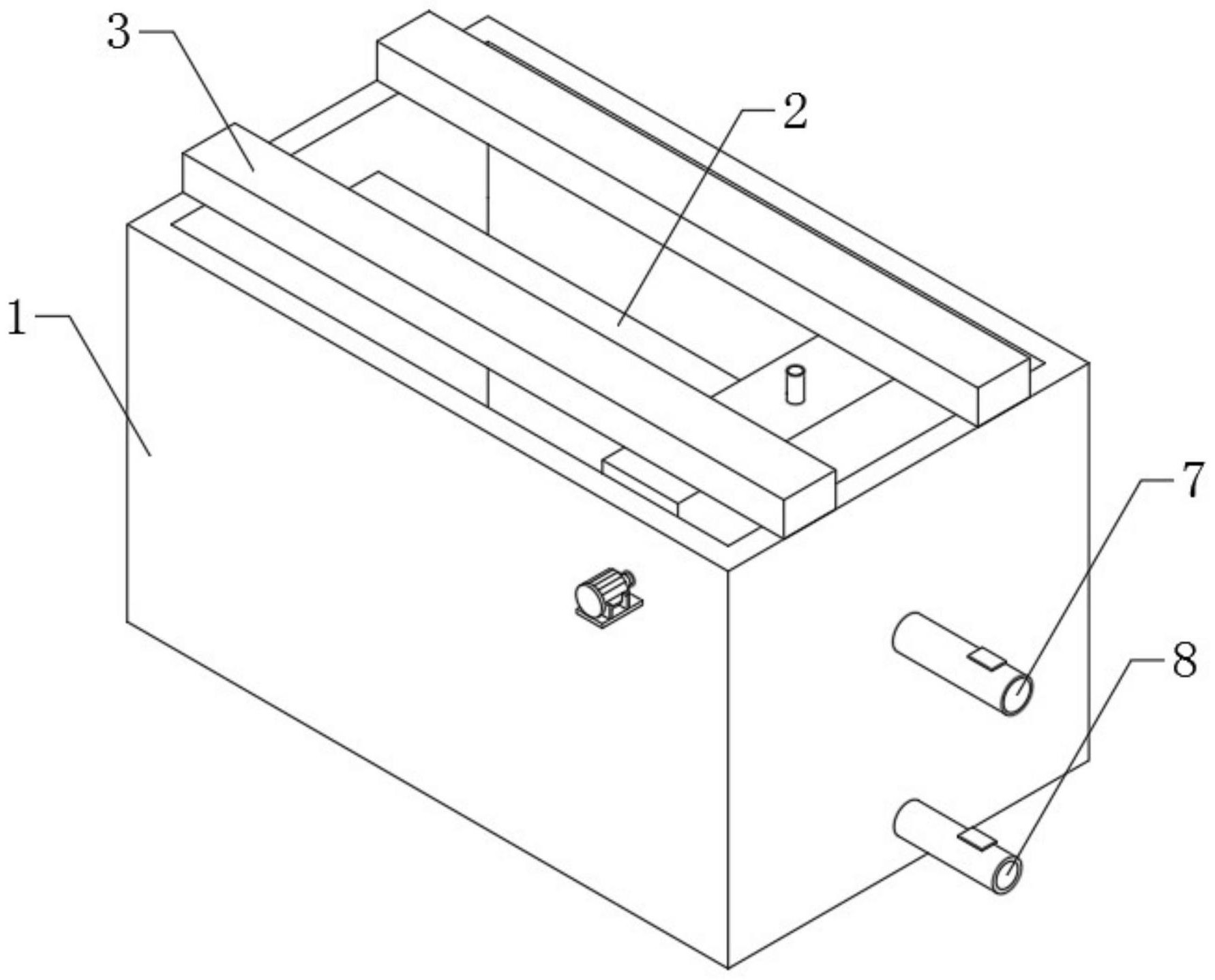

1.一种污水处理设施自动加药装置，包括：污水处理箱(1)，其内壁固定连接有支撑板(2)；其特征在于：所述支撑板(2)的顶端设置有自动加药机构(3)，所述自动加药机构(3)的底端设置有搅拌机构(4)；所述自动加药机构(3)包括有加药箱(31)、驱动组件(32)、下药组件(33)、下药管(34)和移动组件(35)，所述支撑板(2)的顶端开设有移动槽，所述移动组件(35)位于移动槽的内部，所述加药箱(31)连接于移动组件(35)的顶端，所述驱动组件(32)设置于污水处理箱(1)的一侧，所述驱动组件(32)与加药箱(31)相互配合，所述下药组件(33)设置于加药箱(31)的内部，两个所述下药管(34)固定连接于加药箱(31)的底端。
2.根据权利要求1所述的一种污水处理设施自动加药装置，其特征在于，所述驱动组件(32)包括有电机(321)、转动杆(322)、链轮(323)、链条(324)、驱动块(325)和驱动杆(326)，所述电机(321)固定安装于污水处理箱(1)的一侧，所述污水处理箱(1)内壁的一侧开设有凹槽，两个所述转动杆(322)均与凹槽的内壁转动穿插连接，所述电机(321)的输出端与其中一个转动杆(322)传动连接，两个所述链轮(323)分别与两个转动杆(322)固定穿插连接，所述链条(324)设置于两个链轮(323)之间，多个所述驱动块(325)均固定连接于加药箱(31)的一侧，所述驱动杆(326)的一端与链条(324)固定连接，所述驱动杆(326)的另一端与驱动块(325)相互配合。
3.根据权利要求1所述的一种污水处理设施自动加药装置，其特征在于，所述下药组件(33)包括有活塞(331)、连接杆(332)、顶块(333)、顶板(334)和压缩弹簧(335)，两个所述活塞(331)分别与两个下药管(34)的内腔滑动穿插连接，两个所述连接杆(332)的一端分别与两个活塞(331)固定连接，两个所述连接杆(332)的另一端分别与两个顶块(333)固定连接，两个所述连接杆(332)均与加药箱(31)内壁的顶端滑动穿插连接，两个所述顶板(334)固定连接于污水处理箱(1)的顶端，所述顶块(333)与顶板(334)相互配合，所述压缩弹簧(335)套设于连接杆(332)的外部。
4.根据权利要求3所述的一种污水处理设施自动加药装置，其特征在于，所述顶板(334)的底端开设有波浪槽，所述顶块(333)与波浪槽的内腔滑动穿插连接。
5.根据权利要求3所述的一种污水处理设施自动加药装置，其特征在于，所述压缩弹簧(335)的一端与加药箱(31)的顶端固定连接，所述压缩弹簧(335)的另一端与顶块(333)固定连接。
6.根据权利要求3所述的一种污水处理设施自动加药装置，其特征在于，两个所述连接杆(332)之间固定连接有震荡板(5)，所述震荡板(5)的顶端等距开设有多个通孔。
7.根据权利要求1所述的一种污水处理设施自动加药装置，其特征在于，所述移动组件(35)包括有移动块(351)和滑轮(352)，所述移动块(351)固定连接于加药箱(31)的底端，所述移动块(351)的底端开设有多个安装槽，多个所述滑轮(352)均通过转轴转动连接于多个安装槽的内部。
8.根据权利要求7所述的一种污水处理设施自动加药装置，其特征在于，所述移动块(351)的两侧均固定连接有限位块(6)，所述移动槽内壁的两侧均开设有限位槽，所述限位块(6)与限位槽的内腔滑动穿插连接。
9.根据权利要求1所述的一种污水处理设施自动加药装置，其特征在于，所述搅拌机构(4)包括有搅拌杆(41)、齿轮(42)和齿条(43)，两个所述搅拌杆(41)均转动连接于加药箱(31)的底端，两个所述齿轮(42)分别与两个搅拌杆(41)固定穿插连接，两个所述齿条(43)分别固定连接于支撑板(2)的两侧，所述齿轮(42)与齿条(43)啮合连接。
10.根据权利要求1所述的一种污水处理设施自动加药装置，其特征在于，所述污水处理箱(1)的一边侧固定连接有进水管(7)，所述污水处理箱(1)的一边侧固定连接有出水管(8)，所述进水管(7)与出水管(8)的中部均设置有阀门。
发明内容
本发明的目的在于提供一种污水处理设施自动加药装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种污水处理设施自动加药装置，包括污水处理箱，其内壁固定连接有支撑板；
所述支撑板的顶端设置有自动加药机构，所述自动加药机构的底端设置有搅拌机构；
所述自动加药机构包括有加药箱、驱动组件、下药组件、下药管和移动组件，所述支撑板的顶端开设有移动槽，所述移动组件位于移动槽的内部，所述加药箱连接于移动组件的顶端，所述驱动组件设置于污水处理箱的一侧，所述驱动组件与加药箱相互配合，所述下药组件设置于加药箱的内部，两个所述下药管固定连接于加药箱的底端。
优选的，所述驱动组件包括有电机、转动杆、链轮、链条、驱动块和驱动杆，所述电机固定安装于污水处理箱的一侧，所述污水处理箱内壁的一侧开设有凹槽，两个所述转动杆均与凹槽的内壁转动穿插连接，所述电机的输出端与其中一个转动杆传动连接，两个所述链轮分别与两个转动杆固定穿插连接，所述链条设置于两个链轮之间，多个所述驱动块均固定连接于加药箱的一侧，所述驱动杆的一端与链条固定连接，所述驱动杆的另一端与驱动块相互配合。
优选的，所述下药组件包括有活塞、连接杆、顶块、顶板和压缩弹簧，两个所述活塞分别与两个下药管的内腔滑动穿插连接，两个所述连接杆的一端分别与两个活塞固定连接，两个所述连接杆的另一端分别与两个顶块固定连接，两个所述连接杆均与加药箱内壁的顶端滑动穿插连接，两个所述顶板固定连接于污水处理箱的顶端，所述顶块与顶板相互配合，所述压缩弹簧套设于连接杆的外部。
优选的，所述顶板的底端开设有波浪槽，所述顶块与波浪槽的内腔滑动穿插连接。
优选的，所述压缩弹簧的一端与加药箱的顶端固定连接，所述压缩弹簧的另一端与顶块固定连接。
优选的，两个所述连接杆之间固定连接有震荡板，所述震荡板的顶端等距开设有多个通孔。
优选的，所述移动组件包括有移动块和滑轮，所述移动块固定连接于加药箱的底端，所述移动块的底端开设有多个安装槽，多个所述滑轮均通过转轴转动连接于多个安装槽的内部。
优选的，所述移动块的两侧均固定连接有限位块，所述移动槽内壁的两侧均开设有限位槽，所述限位块与限位槽的内腔滑动穿插连接。
优选的，所述搅拌机构包括有搅拌杆、齿轮和齿条，两个所述搅拌杆均转动连接于加药箱的底端，两个所述齿轮分别与两个搅拌杆固定穿插连接，两个所述齿条分别固定连接于支撑板的两侧，所述齿轮与齿条啮合连接。
优选的，所述污水处理箱的一边侧固定连接有进水管，所述污水处理箱的一边侧固定连接有出水管，所述进水管与出水管的中部均设置有阀门。
本发明的技术效果和优点：
(1)本发明利用加药箱、驱动组件、下药组件、下药管和移动组件相配合的设置方式，通过驱动组件能够带动加药箱在支撑板上进行往复移动，从而使得下药组件等距向污水池的各处位置进行下药，从而使得药剂投入位置等距遍布在污水处理箱的内部，从而在搅拌机构的搅拌下能够快速进行混合，加快了药剂与污水的混合速度，从而加快了污水的处理效率；
(2)本发明利用电机、转动杆、链轮、链条、驱动块和驱动杆相配合的设置方式，通过电机带动转动杆上的链轮进行转动，从而能够带动链条对驱动杆进行移动，从而通过对驱动块的挤压带动加药箱在支撑板上进行水平往复的移动，从而能够在污水处理箱的各个位置进行药剂添加的同时能够带动搅拌机构进行转动，从而使得当前位置下药后快速进行混合搅拌，加快了药剂与污水的混合速度；
(3)本发明利用活塞、连接杆、顶块、顶板和压缩弹簧相配合的设置方式，利用压缩弹簧对顶块的弹性作用力，使得顶块始终紧贴着顶板所开设的波浪槽内壁的顶端，从而利用波浪槽的特性使得连接杆带动活塞对下药管进行间歇性的封堵，从而在加药箱进行往复移动时，能够间歇性将药剂下落，且连接杆在进行竖直移动的过程当中，还能够带动震荡板进行移动，从而能够对加药箱内部的药液进行震荡，防止药剂发生沉淀；
(4)本发明利用活搅拌杆、齿轮和齿条相配合的设置方式，在加药箱进行往复移动自动加药的过程中能够带动搅拌杆在污水中移动，并通过齿轮与齿条的啮合，使得两个搅拌杆的搅拌方向相反，从而使得药剂能够更加快速与污水进行混合。
（发明人：王泽康;邱斐;许崇斌;隋晶;徐召伟）
