公布日：2023.01.20
申请日：2022.10.25
分类号：C02F11/121(2019.01)I;C02F11/13(2019.01)I;C02F11/12(2019.01)I;C02F9/00(2023.01)I;C02F1/52(2006.01)N;C02F1/44(2006.01)N
摘要
本发明涉及污泥处理技术领域，尤其涉及一种污水污泥脱水干化装置。本发明提供一种能快速干化污泥的污水污泥脱水干化装置。一种污水污泥脱水干化装置，包括有支撑架、脱水框、电动推杆、挤压块和控制器等，支撑架上固定有脱水框，脱水框前后两侧均左右对称均匀开有多个通孔，脱水框顶部左右两侧均安装有电动推杆，脱水框内滑动式设有用于挤压污泥的挤压块，两电动推杆伸缩杆均与挤压块相连，脱水框前侧安装有控制器，两电动推杆与控制器电性相连。通过挤压块对污泥进行挤压脱水，而后摊开在干化框上，通过加热管与风机的配合，吹出热风至污泥上，进而将污泥充分烘干，快速达到干化的效果。
权利要求书

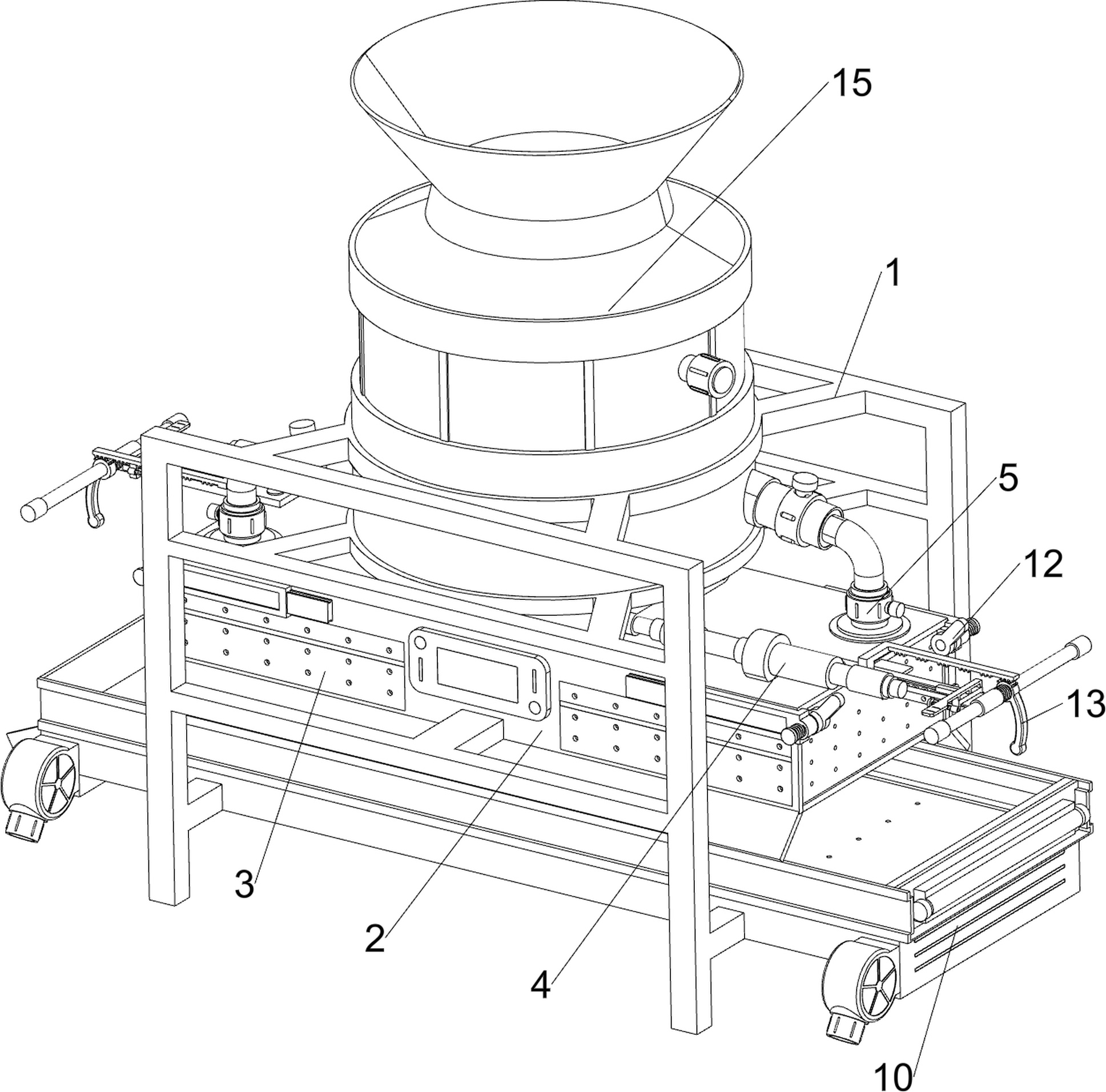

1.一种污水污泥脱水干化装置，包括有支撑架（1）、脱水框（2）、电动推杆（4）、单向阀（5）、挤压块（6）、控制器（7）和滤水板（9），支撑架（1）上固定有脱水框（2），脱水框（2）前后两侧均左右对称均匀开有多个通孔，脱水框（2）顶部左右两侧均安装有电动推杆（4），脱水框（2）内滑动式设有用于挤压污泥的挤压块（6），两电动推杆（4）伸缩杆均与挤压块（6）相连，脱水框（2）前侧安装有控制器（7），两电动推杆（4）与控制器（7）电性相连，脱水框（2）顶部左右两侧均固定有单向阀（5），污水经单向阀（5）注入脱水框（2）内进行脱水，而在污水内的污泥被挤压时，污水与污泥无法经单向阀（5）向外排，脱水框（2）左右两侧均卡接有滤水板（9），其特征在于，还包括有超低压反渗透膜（3）、干化机构（10）和翻转卸料机构（12），每对应一个方位的通孔之间覆有一层超低压反渗透膜（3），在挤压污水内的污泥时，污水会经通孔从超低压反渗透膜（3）渗透流出，而污泥会被超低压反渗透膜（3）阻挡，支撑架（1）下侧设有干化机构（10），通过将脱水后的泥饼放置在干化机构（10）上，通过干化机构（10）将泥饼烘干，达到快速干化的目的，脱水框（2）上设有翻转卸料机构（12），通过翻转卸料机构（12）带着滤水板（9）转动将泥饼倒出到干化机构（10）上进行干化，无需人工操作进行，以提高工作效率。
2.根据权利要求1所述的一种污水污泥脱水干化装置，其特征在于，干化机构（10）包括有干化框（101）、风机（102）、推动架（103）、电动滑块（104）和加热管（105），支撑架（1）下部固定有用于放置脱水后的泥饼的干化框（101），干化框（101）前侧左右对称安装有风机（102），干化框（101）上滑动式设有用于将干化后的污泥推出的推动架（103），干化框（101）右侧滑动式设有电动滑块（104），电动滑块（104）与推动架（103）相连，干化框（101）内下部安装有加热管（105），通过加热管（105）对干化框（101）内脱水后的污泥进行加热，并且风机（102）往干化框（101）内吹风，使经加热管（105）加热后的风围绕在泥饼上，能够使污泥内含有的水分蒸发，达到干化的效果，电动滑块（104）、加热管（105）与风机（102）均与控制器（7）电性相连。
3.根据权利要求2所述的一种污水污泥脱水干化装置，其特征在于，翻转卸料机构（12）包括有电动滑轨（121）、滑动块（122）、转动杆（123）、支撑块（124）、接触杆（125）和扭簧（126），脱水框（2）上部前后两侧均左右对称安装有电动滑轨（121），电动滑轨（121）上均滑动式设有滑动块（122），滑动块（122）上均转动式设有转动杆（123），转动杆（123）均与相近的滤水板（9）相连，转动杆（123）与相近的滑动块（122）之间均连接有扭簧（126），脱水框（2）顶部左右对称固定有支撑块（124），支撑块（124）上均固定有接触杆（125），左右两边的滑动块（122）相互远离，带着转动杆（123）与滤水板（9）靠近对应的接触杆（125），将被接触杆（125）推动着转动，使滤水板（9）上的泥饼掉落至干化框（101）内进行干化。
4.根据权利要求3所述的一种污水污泥脱水干化装置，其特征在于，还包括有敲打机构（13），敲打机构（13）包括有移动齿条架（131）、压缩弹簧（132）、缺齿杆（133）、扭转弹簧（134）、弹性件（135）、楔形块（137）和回力弹簧（138），支撑块（124）上均滑动式设有移动齿条架（131），移动齿条架（131）与相近的支撑块（124）之间均连接有压缩弹簧（132），接触杆（125）上均转动式设有缺齿杆（133），缺齿杆（133）与相近的支撑块（124）之间均连接有扭转弹簧（134），扭转弹簧（134）均套在相近的接触杆（125）上，移动齿条架（131）上的齿爪均匀间隔分布，移动齿条架（131）上的有齿部分均与相近的缺齿杆（133）有齿部分啮合，移动齿条架（131）前后两侧均安装有弹性件（135），支撑块（124）左右两侧均开有两卡槽（136），弹性件（135）均与相近的卡槽（136）卡接，在滤水板（9）转动使泥饼落到脱水框（2）内后，通过弹性件（135）松卡移动齿条架（131），移动齿条架（131）带动缺齿杆（133）左右两摆动敲打滤水板（9），使滤水板（9）上的泥饼充分掉落，移动齿条架（131）相互靠近的一侧均滑动式设有楔形块（137），楔形块（137）与相近的移动齿条架（131）之间均连接有回力弹簧（138），滤水板（9）向靠近接触杆（125）的方向移动能够与楔形块（137）接触，进而推动移动齿条架（131）移动。
5.根据权利要求4所述的一种污水污泥脱水干化装置，其特征在于，还包括有推动块（141）和挤压弹簧（142），支撑块（124）上均滑动式设有推动块（141），推动块（141）与相近的支撑块（124）之间均连接有挤压弹簧（142），通过转动杆（123）转动推动推动块（141），使推动块（141）推动移动齿条架（131）与弹性件（135）脱离，便可使缺齿杆（133）自动左右摆动敲打滤水板（9）。
6.根据权利要求1所述的一种污水污泥脱水干化装置，其特征在于，还包括有搅拌絮凝机构（15），搅拌絮凝机构（15）包括有搅拌机（151）、排出泵（152）、连通管（153）和抽送泵（154），支撑架（1）上部固定有搅拌机（151），通过往搅拌机（151）内加入污水与絮凝剂，使搅拌机（151）对污水与絮凝剂进行搅拌混合，以便于污泥沉淀，搅拌机（151）右侧安装有用于排出沉淀后的污水的排出泵（152），搅拌机（151）下部左右对称连通有连通管（153），连通管（153）均与相近的单向阀（5）相通，连通管（153）上均安装有用于抽送污泥的抽送泵（154）。
7.根据权利要求2所述的一种污水污泥脱水干化装置，其特征在于，还包括有导料板（16），干化框（101）左侧连接有导料板（16），推动架（103）将干化后的污泥推出时，导料板（16）起到导向作用，方便污泥堆积在一处，便于收集。
8.根据权利要求6所述的一种污水污泥脱水干化装置，其特征在于，还包括有过滤网（17），搅拌机（151）内上部连接有用于过滤污水中掺杂的杂物的过滤网（17）。
发明内容
为了克服现有的干化机构在泥饼脱水后通过自然蒸发的方式蒸发其余的水分，需要等待的时间长的缺点，本发明提供一种能快速干化污泥的污水污泥脱水干化装置。
技术方案是：一种污水污泥脱水干化装置，包括有支撑架、脱水框、电动推杆、单向阀、挤压块、控制器和滤水板，支撑架上固定有脱水框，脱水框前后两侧均左右对称均匀开有多个通孔，脱水框顶部左右两侧均安装有电动推杆，脱水框内滑动式设有用于挤压污泥的挤压块，两电动推杆伸缩杆均与挤压块相连，脱水框前侧安装有控制器，两电动推杆与控制器电性相连，脱水框顶部左右两侧均固定有单向阀，污水经单向阀注入脱水框内进行脱水，而在污水内的污泥被挤压时，污水与污泥无法经单向阀向外排，脱水框左右两侧均卡接有滤水板，还包括有超低压反渗透膜、干化机构和翻转卸料机构，每对应一个方位的通孔之间覆有一层超低压反渗透膜，在挤压污水内的污泥时，污水会经通孔从超低压反渗透膜渗透流出，而污泥会被超低压反渗透膜阻挡，支撑架下侧设有干化机构，通过将脱水后的泥饼放置在干化机构上，通过干化机构将泥饼烘干，达到快速干化的目的，脱水框上设有翻转卸料机构，通过翻转卸料机构带着滤水板转动将泥饼倒出到干化机构上进行干化，无需人工操作进行，以提高工作效率。
进一步地，干化机构包括有干化框、风机、推动架、电动滑块和加热管，支撑架下部固定有用于放置脱水后的泥饼的干化框，干化框前侧左右对称安装有风机，干化框上滑动式设有用于将干化后的污泥推出的推动架，干化框右侧滑动式设有电动滑块，电动滑块与推动架相连，干化框内下部安装有加热管，通过加热管对干化框内脱水后的污泥进行加热，并且风机往干化框内吹风，使经加热管加热后的风围绕在泥饼上，能够使污泥内含有的水分蒸发，达到干化的效果，电动滑块、加热管与风机均与控制器电性相连。
进一步地，翻转卸料机构包括有电动滑轨、滑动块、转动杆、支撑块、接触杆和扭簧，脱水框上部前后两侧均左右对称安装有电动滑轨，电动滑轨上均滑动式设有滑动块，滑动块上均转动式设有转动杆，转动杆均与相近的滤水板相连，转动杆与相近的滑动块之间均连接有扭簧，脱水框顶部左右对称固定有支撑块，支撑块上均固定有接触杆，左右两边的滑动块相互远离，带着转动杆与滤水板靠近对应的接触杆，将被接触杆推动着转动，使滤水板上的泥饼掉落至干化框内进行干化。
进一步地，还包括有敲打机构，敲打机构包括有移动齿条架、压缩弹簧、缺齿杆、扭转弹簧、弹性件、楔形块和回力弹簧，支撑块上均滑动式设有移动齿条架，移动齿条架与相近的支撑块之间均连接有压缩弹簧，接触杆上均转动式设有缺齿杆，缺齿杆与相近的支撑块之间均连接有扭转弹簧，扭转弹簧均套在相近的接触杆上，移动齿条架上的齿爪均匀间隔分布，移动齿条架上的有齿部分均与相近的缺齿杆有齿部分啮合，移动齿条架前后两侧均安装有弹性件，支撑块左右两侧均开有两卡槽，弹性件均与相近的卡槽卡接，在滤水板转动使泥饼落到脱水框内后，通过弹性件松卡移动齿条架，移动齿条架带动缺齿杆左右两摆动敲打滤水板，使滤水板上的泥饼充分掉落，移动齿条架相互靠近的一侧均滑动式设有楔形块，楔形块与相近的移动齿条架之间均连接有回力弹簧，滤水板向靠近接触杆的方向移动能够与楔形块接触，进而推动移动齿条架移动。
进一步地，还包括有推动块和挤压弹簧，支撑块上均滑动式设有推动块，推动块与相近的支撑块之间均连接有挤压弹簧，通过转动杆转动推动推动块，使推动块推动移动齿条架与弹性件脱离，便可使缺齿杆自动左右摆动敲打滤水板。
进一步地，还包括有搅拌絮凝机构，搅拌絮凝机构包括有搅拌机、排出泵、连通管和抽送泵，支撑架上部固定有搅拌机，通过往搅拌机内加入污水与絮凝剂，使搅拌机对污水与絮凝剂进行搅拌混合，以便于污泥沉淀，搅拌机右侧安装有用于排出沉淀后的污水的排出泵，搅拌机下部左右对称连通有连通管，连通管均与相近的单向阀相通，连通管上均安装有用于抽送污泥的抽送泵。
进一步地，还包括有导料板，干化框左侧连接有导料板，推动架将干化后的污泥推出时，导料板起到导向作用，方便污泥堆积在一处，便于收集。
进一步地，还包括有过滤网，搅拌器内上部连接有用于过滤污水中掺杂的杂物的过滤网。
本发明优点如下：1、本发明中，通过挤压块对污泥进行挤压脱水，而后摊开在干化框上，通过加热管与风机的配合，吹出热风至污泥上，进而将污泥充分烘干，快速达到干化的效果；2、本发明中，通过两个电动推杆推动挤压块，能将污泥挤压更充分，且脱水框内左右两边的污泥可依次进行脱水，使脱水工作不间断进行；3、翻转卸料机构能在污泥挤压成泥饼后，自动将泥饼倒在干化框上，无需人工操作完成；4、本发明中，通过敲打机构与推动块的配合，能在滤水板将污泥倒出后，通过敲打机构对滤水板进行敲打，以避免污泥卡在滤水板上。
（发明人：洪焱;陈世炜）
