公布日：2023.10.27
申请日：2023.06.28
分类号：C02F3/30(2023.01)I;C02F3/12(2023.01)I;C02F101/16(2006.01)N
摘要
本发明属于水处理技术领域的环流MBR多级AO污水处理装置，包括池体，所述配水井连接有第一缺氧区、第一好氧区、第二缺氧区、第二好氧区、第三缺氧区、第三好氧区、第四缺氧区，本发明污水经化多级生化处理后经膜过滤达标排放，多级生化处理反应器相比单纯A2/O+MBR反应器去除总氮效率更高，同时通过曝气上升流自环流节约能耗，环形池体水流高速循环流动，增加了水流对膜表面的冲刷能力，降低了膜污染，同时可减少膜冲刷曝气量，节约膜运行能耗，好氧池采用微孔曝气器；MBR池采用穿孔管曝气，曝气的作用一是给微生物供氧，二是保持泥水均匀混合，三是冲刷膜组器表面保证膜不被污染，四是通过曝气提供动力使得污水在反应器中通过高低挡板组合形成环流。
权利要求书

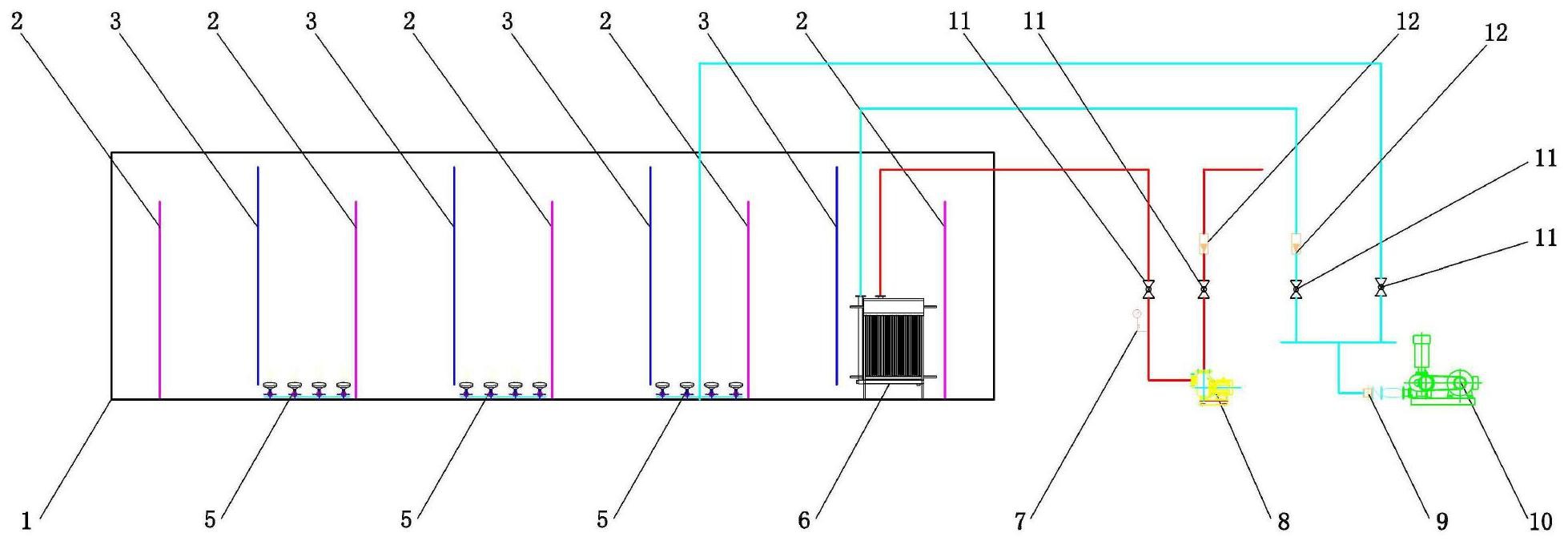

1.环流MBR多级AO污水处理装置，包括池体、配水井(4)、第一缺氧区(13)、第一好氧区(14)、第二缺氧区(15)、第二好氧区(16)、第三缺氧区(17)、第三好氧区(18)、第四缺氧区(19)、MBR池(20)、外挡板、高挡板(3)、低挡板(2)，其特征在于：所述配水井(4)连接有第一缺氧区(13)、第一好氧区(14)、第二缺氧区(15)、第二好氧区(16)、第三缺氧区(17)、第三好氧区(18)、第四缺氧区(19)，所述第一缺氧区(13)污水通过高挡板(3)底部孔隙进入第一好氧区(14)，所述第一好氧区(14)污水在曝气上升流作用下溢流经过低挡板(2)上部进入第二缺氧区(15)，所述第二缺氧区(15)再通过高挡板高挡板(3)下部孔隙自流进入第二好氧区(16)，所述污水依次经过第三缺氧区(17)、第三好氧区(18)、第四缺氧区(19)和MBR池(20)，所述MBR池(20)通过曝气上升回流到第第一缺氧区(13)。
2.如权利要求1所述的环流MBR多级AO污水处理装置，其特征在于：所述第一好氧区(14)和第二好氧区(16)都安装盘式微孔曝气器，MBR池安装膜组器，膜组器自带穿孔曝气管。
3.如权利要求1所述的环流MBR多级AO污水处理装置，其特征在于：所述污水进入池体后，经不同种类微生物的作用，依次完成缺氧反硝化、好氧生化，最终通过膜产水泵获得清澈出水。
4.如权利要求1所述的环流MBR多级AO污水处理装置，其特征在于：所述第一缺氧区(13)、第一好氧区(14)、第二缺氧区(15)、第二好氧区(16)、第三缺氧区(17)、第三好氧区(18)、第四缺氧区(19)和MBR池(20)内均设有高低挡板。
5.如权利要求1所述的环流MBR多级AO污水处理装置，其特征在于：所述环流MBR采用圆形池体，污水在圆形池体通过高低挡板形成环流循环，循环系统形成多级AO组合。
6.根据权利要求1-5任意一项所述的环流MBR多级AO污水处理装置的污水处理方法，其特征在于，包括以下步骤：S1、将待处理的污水经进水泵提升进入配水井(4)，通过阀门调节污水进人第一缺氧区(13)、第二缺氧区(15)、第三缺氧区(17)和第四缺氧区(19)的污水流量，MBR池(20)污泥通过低挡板(2)自流进入第一缺氧区(14)，依次流经第一好氧区(14)、第二缺氧区(15)、第二好氧区(16)、第三缺氧区(17)、第三好氧区(18)、第四缺氧区(19)、MBR池(20)再回到第一缺氧区(13)形成闭路循环；S2、在好氧区中开启曝气充氧装置，该池中的污泥混合液通过曝气上升流自流到下一级缺氧区，第四缺氧区(19)自流进入MBR池(20)；S3、在膜池一部分混合液经过环流返回到第一缺氧区，另一部分混合液通过膜组件过滤由膜产水泵(8)抽吸获得干净出水。
发明内容
本发明要解决的技术问题在于克服现有技术的不足，提供一种可以克服上述问题或者至少部分地解决上述问题的环流MBR多级AO污水处理装置。
为解决上述技术问题，本发明采用技术方案的基本构思是：环流MBR多级AO污水处理装置，包括池体、配水井、第一缺氧区、第一好氧区、第二缺氧区、第二好氧区、第三缺氧区、第三好氧区、第四缺氧区、MBR池、外挡板、高挡板、低挡板，所述配水井连接有第一缺氧区、第一好氧区、第二缺氧区、第二好氧区、第三缺氧区、第三好氧区、第四缺氧区，所述第一缺氧区污水通过高挡板底部孔隙进入第一好氧区，所述第一好氧区污水在曝气上升流作用下溢流经过低挡板上部进入第二缺氧区，所述第二缺氧区再通过高挡板高挡板下部孔隙自流进入第二好氧区，所述污水依次经过第三缺氧区、第三好氧区、第四缺氧区和MBR池，所述MBR池通过曝气上升回流到第第一缺氧区。
优选的，所述第一好氧区和第二好氧区都安装盘式微孔曝气器，MBR池安装膜组器，膜组器自带穿孔曝气管。
优选的，所述污水进入池体后，经不同种类微生物的作用，依次完成缺氧反硝化、好氧生化，最终通过膜产水泵获得清澈出水。
优选的，所述第一缺氧区、第一好氧区、第二缺氧区、第二好氧区、第三缺氧区、第三好氧区、第四缺氧区和MBR池内均设有高低挡板。
优选的，所述环流MBR采用圆形池体，污水在圆形池体通过高低挡板形成环流循环，循环系统形成多级AO组合。
优选的，环流MBR多级AO污水处理装置的污水处理方法，包括以下步骤：
S、将待处理的污水经进水泵提升进入配水井，通过阀门调节污水进人第一缺氧区、第二缺氧区、第三缺氧区和第四缺氧区的污水流量，MBR池污泥通过低挡板自流进入第一缺氧区，依次流经第一好氧区、第二缺氧区、第二好氧区、第三缺氧区、第三好氧区、第四缺氧区、MBR池再回到第一缺氧区形成闭路循环；
S、在好氧区中开启曝气充氧装置，该池中的污泥混合液通过曝气上升流自流到下一级缺氧区，第四缺氧区自流进入MBR池；
S、在膜池一部分混合液经过环流返回到第一缺氧区，另一部分混合液通过膜组件过滤由膜产水泵抽吸获得干净出水。
与现有技术相比，本发明的有益效果如下：
本发明污水经化多级生化处理后经膜过滤达标排放，多级生化处理反应器相比单纯A2/O+MBR反应器去除总氮效率更高，同时通过曝气上升流自环流节约能耗，环形池体水流高速循环流动，增加了水流对膜表面的冲刷能力，降低了膜污染，同时可减少膜冲刷曝气量，节约膜运行能耗，好氧池采用微孔曝气器；MBR池采用穿孔管曝气，曝气的作用一是给微生物供氧，二是保持泥水均匀混合，三是冲刷膜组器表面保证膜不被污染，四是通过曝气提供动力使得污水在反应器中通过高低挡板组合形成环流。
（发明人：王福军;诸大宇;郑斐）
