公布日：2023.10.24
申请日：2022.04.06
分类号：B01D29/03(2006.01)I;B01D29/64(2006.01)I
摘要
本发明涉及污水处理装置技术领域，具体公开了一种具有过滤板自清洁结构的污水处理装置，筒体中部及输出端分别设置的第一、二壳体顶部分别设有圆形腔和顶部腔体，第二壳体下部设有摆动腔，转动安装于筒体内腔的水力转盘外围设有齿圈，连接轴两端分别转动安装于圆形腔和顶部腔体的中部，连接轴位于圆形腔内的一端套装有齿轮，连接轴另一端套装驱动盘的外侧面边缘处垂直连接有短柱，摆动体包括转动安装于顶部腔体与筒体内腔之间的柱形转体以及沿径向连接于柱形转体顶部的摆动条，短柱滑动卡接于摆动条的滑槽内，清扫辊顶端套接于柱形转体底部，过滤板件可拆卸安装于筒体内腔的输出端；解决了难以高效、及时地对污水处理用过滤板进行清洁的问题。
权利要求书

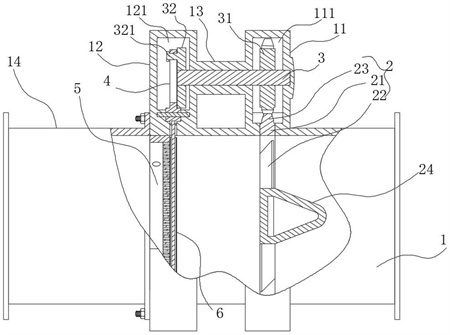

1.一种具有过滤板自清洁结构的污水处理装置，包括筒体(1)和过滤板件(5)，其特征在于，还包括：水力转盘(2)；连接轴(3)；摆动体(4)以及清扫辊(6)，所述筒体(1)的中部及输出端分别设置有第一壳体(11)和第二壳体(12)，所述第一壳体(11)的顶部设置有与所述筒体(1)内腔顶端相连通的圆形腔(111)，所述第二壳体(12)的顶部设置有顶部腔体(121)，所述第二壳体(12)下部对应于所述筒体(1)前后壁的位置分别设置有摆动腔(122)；所述水力转盘(2)转动安装于所述筒体(1)内腔对应于所述圆形腔(111)的位置，所述水力转盘(2)外围的中部设置有齿圈(23)；所述连接轴(3)的一端转动安装于所述圆形腔(111)的轴心位置，且所述连接轴(3)的另一端转动套接于所述顶部腔体(121)内侧壁的中部，所述连接轴(3)位于所述圆形腔(111)内的一端固定套装有与所述齿圈(23)啮合匹配的齿轮(31)，所述连接轴(3)位于所述顶部腔体(121)内的一端固定套装有驱动盘(32)，所述驱动盘(32)外侧面靠近边缘的位置垂直连接有短柱(321)；所述摆动体(4)包括转动安装于所述顶部腔体(121)与所述筒体(1)内腔之间位置的柱形转体(41)以及沿径向固定连接于所述柱形转体(41)顶部的摆动条(42)，所述摆动条(42)沿轴向开设有滑槽(421)，所述短柱(321)滑动卡接于所述滑槽(421)内，使得所述驱动盘(32)的转动通过所述短柱(321)带动所述摆动条(42)往复摆动，所述摆动条(42)的往复摆动带动所述柱形转体(41)往复转动；所述清扫辊(6)的顶端沿径向套接于所述柱形转体(41)底部与所述摆动条(42)对应的位置；所述过滤板件(5)可拆卸固定安装于所述筒体(1)内腔的输出端，往复转动的所述柱形转体(41)带动所述清扫辊(6)在所述摆动腔(122)内往复摆动，以对所述过滤板件(5)的过滤面往复清扫。
2.根据权利要求1所述的一种具有过滤板自清洁结构的污水处理装置，其特征在于：所述水力转盘(2)包括转动安装于所述筒体(1)内壁的环体(21)以及沿周向均匀固定连接于所述环体(21)内缘的叶片(22)，所述齿圈(23)设置于所述环体(21)外壁的中部，所述环体(21)与所述筒体(1)的壁体之间设置有水密封结构。
3.根据权利要求2所述的一种具有过滤板自清洁结构的污水处理装置，其特征在于：所述环体(21)的中心设置有导流罩(24)，所述导流罩(24)里端的外壁与所述叶片(22)的里端分别对应固定连接。
4.根据权利要求1所述的一种具有过滤板自清洁结构的污水处理装置，其特征在于：所述连接轴(3)中部的外围设置有护筒(13)，所述护筒(13)的两端分别与所述第一壳体(11)和第二壳体(12)固定连接。
5.根据权利要求1所述的一种具有过滤板自清洁结构的污水处理装置，其特征在于：所述第二壳体(12)外侧面对应于所述筒体(1)输出端的位置可拆卸固定连接有出水筒体(14)。
6.根据权利要求5所述的一种具有过滤板自清洁结构的污水处理装置，其特征在于：所述过滤板件(5)包括固定环(52)以及固定镶嵌于所述固定环(52)里端的过滤圆板(51)，所述固定环(52)可拆卸安装于所述筒体(1)内腔的输出端。
7.根据权利要求1所述的一种具有过滤板自清洁结构的污水处理装置，其特征在于：所述柱形转体(41)底部与所述摆动条(42)里端正对的位置沿径向固定连接有套筒(43)，所述清扫辊(6)的顶端套接于所述套筒(43)内。
8.根据权利要求7所述的一种具有过滤板自清洁结构的污水处理装置，其特征在于：所述清扫辊(6)包括顶端套接于所述套筒(43)内腔的中心轴杆(61)、转动套装于所述中心轴杆(61)外围的转动套(62)以及固定连接于所述转动套(62)外壁的刷毛(63)。
9.根据权利要求1所述的一种具有过滤板自清洁结构的污水处理装置，其特征在于：所述柱形转体(41)与所述筒体(1)的壁体之间设置有水密封结构。
发明内容
本发明针对解决现有技术中难以高效、及时地对污水处理用过滤板进行清洁的问题，设计了一种具有过滤板自清洁结构的污水处理装置。
为实现上述目的，本发明提供如下技术方案：一种具有过滤板自清洁结构的污水处理装置，包括筒体和过滤板件，还包括水力转盘、连接轴、摆动体以及清扫辊，所述筒体的中部及输出端分别设置有第一壳体和第二壳体，所述第一壳体的顶部设置有与所述筒体内腔顶端相连通的圆形腔，所述第二壳体的顶部设置有顶部腔体，所述第二壳体下部对应于所述筒体前后壁的位置分别设置有摆动腔；
所述水力转盘转动安装于所述筒体内腔对应于所述圆形腔的位置，所述水力转盘外围的中部设置有齿圈；
所述连接轴的一端转动安装于所述圆形腔的轴心位置，且所述连接轴的另一端转动套接于所述顶部腔体内侧壁的中部，所述连接轴位于所述圆形腔内的一端固定套装有与所述齿圈啮合匹配的齿轮，所述连接轴位于所述顶部腔体内的一端固定套装有驱动盘，所述驱动盘外侧面靠近边缘的位置垂直连接有短柱；
所述摆动体包括转动安装于所述顶部腔体与所述筒体内腔之间位置的柱形转体以及沿径向固定连接于所述柱形转体顶部的摆动条，所述摆动条沿轴向开设有滑槽，所述短柱滑动卡接于所述滑槽内，使得所述驱动盘的转动通过所述短柱带动所述摆动条往复摆动，所述摆动条的往复摆动带动所述柱形转体往复转动；
所述清扫辊的顶端沿径向套接于所述柱形转体底部与所述摆动条对应的位置；
所述过滤板件可拆卸固定安装于所述筒体内腔的输出端，往复转动的所述柱形转体带动所述清扫辊在所述摆动腔内往复摆动，以对所述过滤板件的过滤面往复清扫。
优选的，所述水力转盘包括转动安装于所述筒体内壁的环体以及沿周向均匀固定连接于所述环体内缘的叶片，所述齿圈设置于所述环体外壁的中部，所述环体与所述筒体的壁体之间设置有水密封结构。
优选的，所述环体的中心设置有导流罩，所述导流罩里端的外壁与所述叶片的里端分别对应固定连接。
优选的，所述连接轴中部的外围设置有护筒，所述护筒的两端分别与所述第一壳体和第二壳体固定连接。
优选地，所述第二壳体外侧面对应于所述筒体输出端的位置可拆卸固定连接有出水筒体。
优选的，所述过滤板件包括固定环以及固定镶嵌于所述固定环里端的过滤圆板，所述固定环可拆卸安装于所述筒体内腔的输出端。
优选的，所述柱形转体底部与所述摆动条里端正对的位置沿径向固定连接有套筒，所述清扫辊的顶端套接于所述套筒内。
优选的，所述清扫辊包括顶端套接于所述套筒内腔的中心轴杆、转动套装于所述中心轴杆外围的转动套以及固定连接于所述转动套外壁的刷毛。
优选的，所述柱形转体与所述筒体的壁体之间设置有水密封结构。
与现有技术相比，本发明的有益效果是：
本发明涉及的一种具有过滤板自清洁结构的污水处理装置通过水力转盘接受水流作用而转动，进而通过传动机构使得清扫辊沿过滤板件的过滤面往复清扫，达到过滤板自清洁的效果；由于不增加额外动力，从而达到节省投入成本和使用成本的效果。
（发明人：高辉;任超众;陈强;李想;周亚杰）
