公布日：2023.12.08
申请日：2023.10.12
分类号：C02F11/00(2006.01)I;B01F27/80(2022.01)I
摘要
本发明涉及化工设备技术领域，且公开了一种铜电镀污泥处理装置，包括底座，所述底座的顶部拐角处均固定有支架，所述底座的顶部中间固定有桶体，前方两个所述支架相对的侧面上方和后方两个所述支架相对的侧面上方均固定有滑杆，两个所述滑杆的中间设有桶盖，所述滑杆的相对面均开设有滑槽，所述桶盖的前后表面均固定有滑块，所述滑块插接于所述滑槽的内部，所述桶盖的顶部前方左右两边对称开设有推拉槽。需要添加电镀污泥进行处理时，通过推动推拉槽在滑槽和滑块的共同作用下，第一桶盖和第二桶盖可以向左右两边分开，此时即可向桶体内添加电镀污泥。
权利要求书

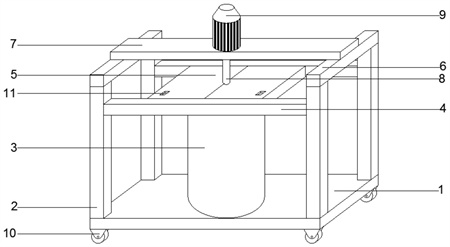

1.一种铜电镀污泥处理装置，包括底座(1)，其特征在于：所述底座(1)的顶部拐角处均固定有支架(2)，所述底座(1)的顶部中间固定有桶体(3)，前方两个所述支架(2)相对的侧面上方和后方两个所述支架(2)相对的侧面上方均固定有滑杆(4)，两个所述滑杆(4)的中间设有桶盖(5)，所述滑杆(4)的相对面均开设有滑槽(12)，所述桶盖(5)的前后表面均固定有滑块(13)，所述滑块(13)插接于所述滑槽(12)的内部，所述桶盖(5)的顶部前方左右两边对称开设有推拉槽(11)，所述桶盖(5)包括第一桶盖(14)，所述第一桶盖(14)的左侧面中间开设有第一凹槽(16)，所述第一桶盖(14)的左边设有第二桶盖(15)，所述第二桶盖(15)的右侧面中间开设有第二凹槽(17)，所述桶盖(5)的上方设有搅拌装置(8)。
2.根据权利要求1所述的一种铜电镀污泥处理装置，其特征在于：所述搅拌装置包括支撑杆(6)，所述支撑杆(6)固定于所述支架(2)的顶部，所述支撑杆(6)的顶部中间固定有支撑板(7)，所述支撑板(7)的顶部固定有电机(9)，所述电机(9)的输出轴固定底部固定有转轴(18)，所述支撑板(7)的顶部中间开设有通孔(19)，所述转轴(18)的上方穿设于所述通孔(19)的内部，所述转轴(18)的上方穿设于所述第一凹槽(16)和所述第二凹槽(17)的内部，所述转轴(18)的下方位于所述桶体(3)的内部，所述转轴(18)的外壁左右两侧固定有多组搅拌叶(20)，所述转轴(18)的底部固定有搅拌刷(21)。
3.根据权利要求1所述的一种铜电镀污泥处理装置，其特征在于：所述滑杆(4)的长度是所述桶盖(5)的长度的两倍。
4.根据权利要求2所述的一种铜电镀污泥处理装置，其特征在于：所述第一凹槽(16)的内壁和所述第二凹槽(17)的内壁均与所述转轴(18)的外壁贴合。
5.根据权利要求2所述的一种铜电镀污泥处理装置，其特征在于：所述搅拌刷(21)的底部和左右两侧表面固定有刷毛。
6.根据权利要求1所述的一种铜电镀污泥处理装置，其特征在于：所述底座(1)的底部拐角处均固定有万向轮(10)。
发明内容
本发明主要解决的技术问题是提供一种铜电镀污泥处理装置，能够解决电镀污泥添加不便的问题。
为解决上述技术问题，根据本发明的一个方面，更具体的说是一种铜电镀污泥处理装置，包括底座，所述底座的顶部拐角处均固定有支架，所述底座的顶部中间固定有桶体，前方两个所述支架相对的侧面上方和后方两个所述支架相对的侧面上方均固定有滑杆，两个所述滑杆的中间设有桶盖，所述滑杆的相对面均开设有滑槽，所述桶盖的前后表面均固定有滑块，所述滑块插接于所述滑槽的内部，所述桶盖的顶部前方左右两边对称开设有推拉槽，所述桶盖包括第一桶盖，所述第一桶盖的左侧面中间开设有第一凹槽，所述第一桶盖的左边设有第二桶盖，所述第二桶盖的右侧面中间开设有第二凹槽，所述桶盖的上方设有搅拌装置。
更进一步的，所述搅拌装置包括支撑杆，所述支撑杆固定于所述支架的顶部，所述支撑杆的顶部中间固定有支撑板，所述支撑板的顶部固定有电机，所述电机的输出轴固定底部固定有转轴，所述支撑板的顶部中间开设有通孔，所述转轴的上方穿设于所述通孔的内部，所述转轴的上方穿设于所述第一凹槽和所述第二凹槽的内部，所述转轴的下方位于所述桶体的内部，所述转轴的外壁左右两侧固定有多组搅拌叶，所述转轴的底部固定有搅拌刷。
更进一步的，所述滑杆的长度是所述桶盖的长度的两倍。
更进一步的，所述第一凹槽的内壁和所述第二凹槽的内壁均与所述转轴的外壁贴合。
更进一步的，所述搅拌刷的底部和左右两侧表面固定有刷毛。
更进一步的，所述底座的底部拐角处均固定有万向轮。
本发明一种铜电镀污泥处理装置的有益效果为：需要添加电镀污泥进行处理时，通过推动推拉槽在滑槽和滑块的共同作用下，第一桶盖和第二桶盖可以向左右两边分开，此时即可向桶体内添加电镀污泥，添加完成后启动电机，电机转动带动转轴转动，转轴转动带动搅拌叶和搅拌刷旋转对桶体内的电镀污泥进行搅拌，搅拌刷表面的刷毛可以对桶体底部的电镀污泥进行清理，避免长时间沉积导致桶体底部电镀污泥难以清理从而减少操作人员的工作量，推动处理装置在万向轮的作用下处理装置可以移动更具有灵活性，可以根据使用需要移动处理装置。
（发明人：曹海宙;孙立恒;林乐峰;崔淑芬;彭学兵;张顺发;叶超;张志;方建生）
