公布日：2024.06.07
申请日：2024.03.15
分类号：C02F1/30(2023.01)I;C02F1/46(2023.01)I;C02F1/72(2023.01)I;C02F1/70(2023.01)I
摘要
本发明公开了污水深度处理用双光电极光电催化反应器，包括污水处理反应箱和光电催化器，所述污水处理反应箱与光电催化器连接，所述污水处理反应箱与光电催化器之间连接有输水管，所述光电催化器一侧连接有电压控制器，所述光电催化器内设有光催化管，所述污水处理反应塔内设有搅拌轴，所述搅拌轴外安装有搅拌叶片，所述污水处理反应箱一侧设有进水管，所述光电催化器一侧连接有排放管，所述排放管连接有排放箱；通过设置污水处理反应箱、光催化器和排放管，能够快速的对污水进行反应处理，而双光电极光电同时催化，能够提高反应效率，使得处理速度更快，本方案的双光电极光电催化反应器结构更加紧凑合理，且操作方便，使用效果更好。
权利要求书

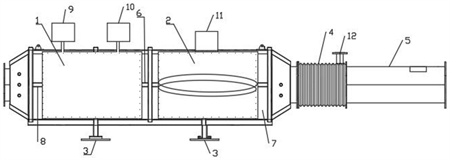

1.污水深度处理用双光电极光电催化反应器，其特征在于：包括污水处理反应箱(1)和光电催化器(2)，所述污水处理反应箱(1)与光电催化器(2)连接，所述污水处理反应箱(1)与光电催化器(2)之间连接有输水管(6)，所述光电催化器(2)一侧连接有电压控制器(7)，所述光电催化器(2)内设有光催化管(14)，所述污水处理反应塔(1)内设有搅拌轴，所述搅拌轴外安装有搅拌叶片，所述污水处理反应箱(1)一侧设有进水管(8)，所述光电催化器(2)一侧连接有排放管(4)，所述排放管(4)连接有排放箱(5)。
2.根据权利要求1所述的污水深度处理用双光电极光电催化反应器，其特征在于：所述污水处理反应箱(1)外壁还连接有反应药剂箱，所述反应药剂箱包括氧化剂箱(9)和还原剂箱(10)。
3.根据权利要求1所述的污水深度处理用双光电极光电催化反应器，其特征在于：所述污水处理反应箱(1)和光电催化器(2)底部均分别设有底座(3)。
4.根据权利要求1所述的污水深度处理用双光电极光电催化反应器，其特征在于：所述光电催化器(2)顶部连接有光催化控制器(11)。
5.根据权利要求1所述的污水深度处理用双光电极光电催化反应器，其特征在于：所述排放管(4)上设有阀门(12)，所述阀门(12)用于控制所述排放管(4)出料。
6.根据权利要求1所述的污水深度处理用双光电极光电催化反应器，其特征在于：所述排放箱(5)上设有出料传感器(13)，出料传感器(13)用于监测排放箱(5)内水源的浓度。
7.根据权利要求1所述的污水深度处理用双光电极光电催化反应器，其特征在于：所述光电催化器(2)与所述电压控制器(7)之间连接有阳极(15)和阴极(16)，所述光电催化器(2)通过光催化管(14)、阳极(15)和阴极(16)进行光电催化反应。
发明内容
针对上述背景技术所提出的问题，本发明的目的是：旨在提供污水深度处理用双光电极光电催化反应器。
为实现上述技术目的，本发明采用的技术方案如下：
污水深度处理用双光电极光电催化反应器，包括污水处理反应箱和光电催化器，所述污水处理反应箱与光电催化器连接，所述污水处理反应箱与光电催化器之间连接有输水管，所述光电催化器一侧连接有电压控制器，所述光电催化器内设有光催化管，所述污水处理反应塔内设有搅拌轴，所述搅拌轴外安装有搅拌叶片，所述污水处理反应箱一侧设有进水管，所述光电催化器一侧连接有排放管，所述排放管连接有排放箱。
进一步限定，所述污水处理反应箱外壁还连接有反应药剂箱，所述反应药剂箱包括氧化剂箱和还原剂箱。这样的结构设计，氧化剂是一种能够与污水中的有机污染物反应，使其氧化分解为无害物质的物质，本方案可选用的氧化剂有臭氧和过氧化氢；还原剂是一种能够将污水中的氧化剂还原为无害物质的物质，本方案可选用的还原剂有亚硫酸钠；污水通过进水管进入污水处理反应箱后，氧化剂箱和还原剂箱内的药剂可直接进入污水处理反应箱。
进一步限定，所述污水处理反应箱和光电催化器底部均分别设有底座。这样的结构设计，增设底座可提高对污水处理反应箱和光催化器的支撑力。
进一步限定，所述光电催化器顶部连接有光催化控制器。这样的结构设计，光催化控制器可控制光电催化器，调节光电催化器的能力转化效率以及催化效率，使其符合技术人员的使用需求。
进一步限定，所述排放管上设有阀门，所述阀门用于控制所述排放管出料。这样的结构设计，通过设置阀门可控制排放管的出料速率。
进一步限定，所述排放箱上设有出料传感器，出料传感器用于监测排放箱内水源的浓度。这样的结构设计，通过设置出料传感器可监测排放箱内的水源浓度，查看是否达到排放标准。
进一步限定，所述光电催化器与所述电压控制器之间连接有阳极和阴极，所述光电催化器通过光催化管、阳极和阴极进行光电催化反应。这样的结构设计可使得光电同时催化，提高反应效率，增加反应的效果，能够提高污水处理效率。
本发明的有益效果：
本方案的污水深度处理用双光电极光电催化反应器，通过设置污水处理反应箱、光催化器和排放管，能够快速的对污水进行反应处理，而双光电极光电同时催化，能够提高反应效率，使得处理速度更快；通过设置出料传感器，实现了排放检测，防止出现排放不达标的情况，污水通过进水管进入污水处理箱内后，氧化剂箱和还原剂箱依次被泵入污水处理箱内，之后通过搅拌轴与搅拌叶片增加其反应速率，之后将反应后的污水通过输水管输入光电催化器内部，之后通过光催化管、阳极和阴极进行光电双催化反应，最后经过排放管排入排放箱内，排放箱上的出料传感器可实时监测水源的浓度，以便于查看其是否达到排放标准；本方案的双光电极光电催化反应器相较于传统的光电催化反应器，其结构更加紧凑合理，且操作方便，使用效果更好。
（发明人：唐鹏鹏;江晶;王昊;邱晨晨;吴林锁;濮阳;吴海阳）
