公布日：2023.11.21
申请日：2023.08.04
分类号：B01D29/50(2006.01)I;B01D29/03(2006.01)I;B01D29/72(2006.01)I;B01D29/94(2006.01)I;B01D29/96(2006.01)I
摘要
本发明涉及废水过滤技术领域，公开了一种工业废水高效处理回收设备，包括过滤箱，过滤箱的内侧上端转动安装调节过滤机构，过滤箱的上端一侧外部活动安装有震动机构，过滤箱的下端一侧外部活动安装有收集机构，过滤箱的上端另一侧外部固定安装有支撑组件，收集机构安装在震动机构的下方，震动机构的上端部分活动滑进过滤箱的内侧，本发明具有过滤结构优良稳定、对过滤后的悬浮物清理效果好、调节简单快捷的优点，解决了现有的装置对废水中悬浮物过滤效果不佳的问题。
权利要求书

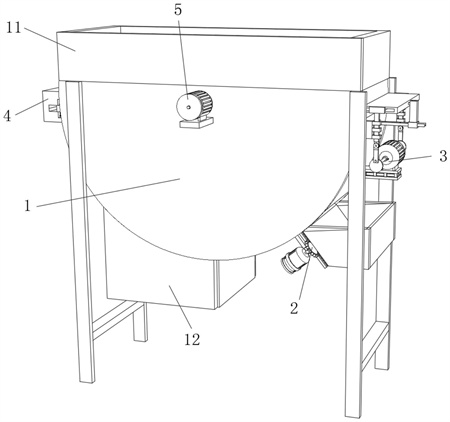

1.一种工业废水高效处理回收设备，包括过滤箱(1)，其特征在于：所述过滤箱(1)的内侧上端转动安装调节过滤机构(5)，过滤箱(1)的上端一侧外部活动安装有震动机构(3)，过滤箱(1)的下端一侧外部活动安装有收集机构(2)，过滤箱(1)的上端另一侧外部固定安装有支撑组件(4)，收集机构(2)安装在震动机构(3)的下方，震动机构(3)的上端部分活动滑进过滤箱(1)的内侧；所述收集机构(2)包括设置在过滤箱(1)下端一侧外部固定安装的收集槽(22)，收集槽(22)的一侧贴合滑动设置有收集板(21)，收集板(21)的一侧啮合连接有电机A(23)，电机A(23)固定安装在过滤箱(1)的外表面；所述震动机构(3)包括设置在过滤箱(1)上端一侧外部活动安装的联动组件(31)，联动组件(31)的下端活动连接有摆动组件(33)，联动组件(31)的一侧固定安装有推动组件(32)，推动组件(32)和摆动组件(33)固定安装在过滤箱(1)的外表面；所述调节过滤机构(5)包括设置在过滤箱(1)内侧上端转动安装的转动辊(51)，所述转动辊(51)的左右两侧对称安装有两组的过滤组件(54)，转动辊(51)的上下端对称固定安装有两组的隔离板(52)，左侧过滤组件(54)的下方以及右侧过滤组件(54)的上方分别设置有一组的单向限位板(53)，单向限位板(53)固定安装在转动辊(51)的外表面，转动辊(51)通过过滤箱(1)外部安装的第一伺服电机控制转动。
2.根据权利要求1所述的一种工业废水高效处理回收设备，其特征在于：所述过滤箱(1)的上端外围固定安装有环形挡板(11)，环形挡板(11)的下端一侧开设有下水口(12)，过滤箱(1)的左侧上端表面开设有安装槽(13)，过滤箱(1)的右侧表面开设有贯穿槽A(14)和贯穿槽B(15)，过滤箱(1)的内侧侧板表面固定设置有导向块(16)，导向块(16)设置有两组，呈对称设置，贯穿槽B(15)处于贯穿槽A(14)的下方。
3.根据权利要求1所述的一种工业废水高效处理回收设备，其特征在于：所述过滤组件(54)包括设置在转动辊(51)一侧固定安装的安装条形块(546)，安装条形块(546)的一侧固定安装有多组的转动连接套筒A(542)，转动连接套筒A(542)的内侧转动安装有转动连接杆(545)，转动连接杆(545)的表面还转动安装有多组的转动连接套筒B(544)，多组的转动连接套筒A(542)与多组的转动连接套筒B(544)分别依次安装在转动连接杆(545)的外表面。
4.根据权利要求3所述的一种工业废水高效处理回收设备，其特征在于：所述转动连接套筒A(542)与转动连接套筒B(544)之间还固定安装有回力弹簧(543)，转动连接套筒B(544)的一端固定连接有过滤板(541)，过滤板(541)的外端开设有带动槽(547)，回力弹簧(543)的初始弹性势能促使转动连接套筒B(544)逆时针进行转动。
5.根据权利要求4所述的一种工业废水高效处理回收设备，其特征在于：所述联动组件(31)包括设置在摆动组件(33)上端活动安装的连接板(312)，连接板(312)的一端固定安装有插板(311)，连接板(312)的内侧开设有嵌合贯穿槽(313)，插板(311)活动穿过贯穿槽A(14)深入到带动槽(547)的内侧，插板(311)的高度小于带动槽(547)的内侧高度。
6.根据权利要求1所述的一种工业废水高效处理回收设备，其特征在于：所述摆动组件(33)包括设置在过滤箱(1)一端外侧固定安装的限位套件(333)，限位套件(333)的内侧滑动安装有摆动杆(334)，摆动杆(334)的上端固定安装有连接块(331)，连接块(331)的一侧固定安装有嵌合滑杆(332)，嵌合滑杆(332)嵌合滑动安装在嵌合贯穿槽(313)的内侧，摆动杆(334)的下端转动连接有驱动连接杆(335)，驱动连接杆(335)的下端转动连接有转盘(337)，转盘(337)通过电机B(336)的驱动进行转动，驱动连接杆(335)与转盘(337)偏心连接。
7.根据权利要求5所述的一种工业废水高效处理回收设备，其特征在于：所述推动组件(32)包括设置在过滤箱(1)外侧一端固定安装的安装座(321)，安装座(321)的外端固定安装有两组的导向杆(322)，以及一组的电动伸缩杆(323)，导向杆(322)的外表面滑动安装的滑动块(324)，电动伸缩杆(323)的伸缩端与滑动块(324)的一侧固定连接，滑动块(324)的上表面固定安装有导轨(325)，导轨(325)的内侧开设有开口槽(327)，开口槽(327)的内侧活动安装有推动滚轮件(326)，推动滚轮件(326)的一端固定连接在连接板(312)的一侧，导向杆(322)用于对于滑动块(324)进行活动限位。
8.根据权利要求2所述的一种工业废水高效处理回收设备，其特征在于：所述收集板(21)的侧面开设有导向槽(211)，导向槽(211)的内壁设置有齿条(212)，齿条(212)与电机A(23)输出端的齿轮啮合连接，导向槽(211)与导向块(16)滑动啮合连接。
9.根据权利要求8所述的一种工业废水高效处理回收设备，其特征在于：所述收集槽(22)的一侧设置有刮刀(221)，刮刀(221)与收集板(21)的上表面滑动贴合。
10.根据权利要求2所述的一种工业废水高效处理回收设备，其特征在于：所述支撑组件(4)包括设置在安装槽(13)外端表面固定安装的外部安装块(41)，外部安装块(41)的内部开设有嵌合槽(44)，嵌合槽(44)的内侧滑动安装有支撑台(42)，支撑台(42)与嵌合槽(44)的内壁横向之间固定安装有弹簧(43)，支撑台(42)的一端滑动穿过安装槽(13)凸出在过滤箱(1)的内侧外表面，支撑台(42)的外形呈上宽下窄设置，左侧的过滤板(541)其一端搭在支撑台(42)的上表面。
发明内容
本发明的目的在于提供一种工业废水高效处理回收设备，解决了背景技术中提出的现有的装置对废水中悬浮物过滤效果不佳的问题。
为实现上述目的，本发明提供如下技术方案：一种工业废水高效处理回收设备，包括过滤箱，过滤箱的内侧上端转动安装调节过滤机构，过滤箱的上端一侧外部活动安装有震动机构，过滤箱的下端一侧外部活动安装有收集机构，过滤箱的上端另一侧外部固定安装有支撑组件，收集机构安装在震动机构的下方，震动机构的上端部分活动滑进过滤箱的内侧；
所述收集机构包括设置在过滤箱下端一侧外部固定安装的收集槽，收集槽的一侧贴合滑动设置有收集板，收集板的一侧啮合连接有电机A，电机A固定安装在过滤箱的外表面；
所述震动机构包括设置在过滤箱上端一侧外部活动安装的联动组件，联动组件的下端活动连接有摆动组件，联动组件的一侧固定安装有推动组件，推动组件和摆动组件固定安装在过滤箱的外表面；
所述调节过滤机构包括设置在过滤箱内侧上端转动安装的转动辊，所述转动辊的左右两侧对称安装有两组的过滤组件，转动辊的上下端对称固定安装有两组的隔离板，左侧过滤组件的下方以及右侧过滤组件的上方分别设置有一组的单向限位板，单向限位板固定安装在转动辊的外表面，转动辊通过过滤箱外部安装的第一伺服电机控制转动。
进一步的，过滤箱的上端外围固定安装有环形挡板，环形挡板的下端一侧开设有下水口，过滤箱的左侧上端表面开设有安装槽，过滤箱的右侧表面开设有贯穿槽A和贯穿槽B，过滤箱的内侧侧板表面固定设置有导向块，导向块设置有两组，呈对称设置，贯穿槽B处于贯穿槽A的下方。
进一步的，过滤组件包括设置在转动辊一侧固定安装的安装条形块，安装条形块的一侧固定安装有多组的转动连接套筒A，转动连接套筒A的内侧转动安装有转动连接杆，转动连接杆的表面还转动安装有多组的转动连接套筒B，多组的转动连接套筒A与多组的转动连接套筒B分别依次安装在转动连接杆的外表面。
进一步的，转动连接套筒A与转动连接套筒B之间还固定安装有回力弹簧，转动连接套筒B的一端固定连接有过滤板，过滤板的外端开设有带动槽，回力弹簧的初始弹性势能促使转动连接套筒B逆时针进行转动。
进一步的，联动组件包括设置在摆动组件上端活动安装的连接板，连接板的一端固定安装有插板，连接板的内侧开设有嵌合贯穿槽，插板活动穿过贯穿槽A深入到带动槽的内侧，插板的高度小于带动槽的内侧高度。
进一步的，摆动组件包括设置在过滤箱一端外侧固定安装的限位套件，限位套件的内侧滑动安装有摆动杆，摆动杆的上端固定安装有连接块，连接块的一侧固定安装有嵌合滑杆，嵌合滑杆嵌合滑动安装在嵌合贯穿槽的内侧，摆动杆的下端转动连接有驱动连接杆，驱动连接杆的下端转动连接有转盘，转盘通过电机B的驱动进行转动，驱动连接杆与转盘偏心连接。
进一步的，推动组件包括设置在过滤箱外侧一端固定安装的安装座，安装座的外端固定安装有两组的导向杆，以及一组的电动伸缩杆，导向杆的外表面滑动安装的滑动块，电动伸缩杆的伸缩端与滑动块的一侧固定连接，滑动块的上表面固定安装有导轨，导轨的内侧开设有开口槽，开口槽的内侧活动安装有推动滚轮件，推动滚轮件的一端固定连接在连接板的一侧，导向杆用于对于滑动块进行活动限位。
进一步的，收集板的侧面开设有导向槽，导向槽的内壁设置有齿条，齿条与电机A输出端的齿轮啮合连接，导向槽与导向块滑动啮合连接。
进一步的，收集槽的一侧设置有刮刀，刮刀与收集板的上表面滑动贴合。
进一步的，支撑组件包括设置在安装槽外端表面固定安装的外部安装块，外部安装块的内部开设有嵌合槽，嵌合槽的内侧滑动安装有支撑台，支撑台与嵌合槽的内壁横向之间固定安装有弹簧，支撑台的一端滑动穿过安装槽凸出在过滤箱的内侧外表面，支撑台的外形呈上宽下窄设置，左侧的过滤板其一端搭在支撑台的上表面，支撑台用于对过滤板的一端进行支撑，在废水倾倒在过滤板的上表面时。为过滤板提供支撑力。
与现有技术相比，本发明的有益效果如下：
本发明提供一种工业废水高效处理回收设备，通过设置两组的过滤板，过滤板由转动辊控制进行移动，使的一组的过滤板进行过滤工作的同时，另一组过滤板由震动机构将表面的携带悬浮物震动抖下，再由收集机构进行收集，完成对废水中悬浮物从过滤到清理，最后到收集的工作。
（发明人：杨少华;冯蕊;韩永亮;冯爱辉;韩翠花）
