公布日：2023.12.01
申请日：2023.10.19
分类号：C02F3/12(2023.01)I
摘要
本发明公开了一种曝气集成式中空纤维膜生物反应装置，属于污水处理技术领域，包括中空单管，所述中空单管的一端为开口设计并内壁设有螺纹，且中空单管的开口端螺纹连接有螺纹盖，所述螺纹盖为中空的设计，且螺纹盖的中空位置连接有纤维膜层，所述中空单管远离螺纹盖的一端设置有集废壳，且集废壳与中空单管之间连通有导废阀管，所述中空单管的内周设置有中心杆，且中心杆的外周设置有用于清理的螺旋叶片，所述集废壳的内部设置有空腔，所述空腔的内部设置有用于输送固体废物的链板传动带。该曝气集成式中空纤维膜生物反应装置，能够对固体废物和污泥进行清理，且自身通过自带的气泵风力驱动实现，经济效益高。
权利要求书

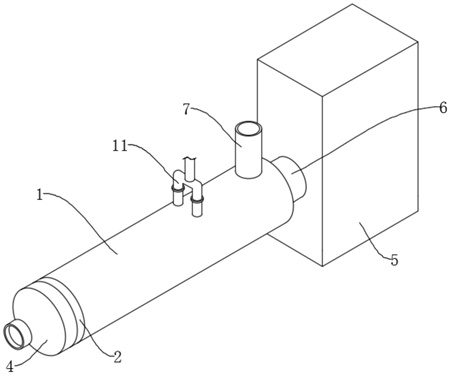

1.一种曝气集成式中空纤维膜生物反应装置，包括中空单管(1)，所述中空单管(1)的一端为开口设计并内壁设有螺纹，且中空单管(1)的开口端螺纹连接有螺纹盖(2)，所述螺纹盖(2)为中空的设计，且螺纹盖(2)的中空位置连接有纤维膜层(3)；其特征在于：所述螺纹盖(2)的一端螺栓固定有导液斗(4)，且导液斗(4)的一端为带有阀门的导液口，所述中空单管(1)远离螺纹盖(2)的一端设置有集废壳(5)，且集废壳(5)与中空单管(1)之间连通有导废阀管(6)，所述中空单管(1)的内周设置有中心杆(21)，且中心杆(21)的外周设置有用于清理的螺旋叶片(22)，所述集废壳(5)的内部设置有空腔(8)，且集废壳(5)的外侧设置有用于出气的多个滤孔(9)，所述空腔(8)的内部设置有用于输送固体废物的链板传动带(32)。
2.根据权利要求1所述的一种曝气集成式中空纤维膜生物反应装置，其特征在于：所述中空单管(1)的顶部一端连通有进液管(7)，且进液管(7)的内周设置有电磁阀门。
3.根据权利要求1所述的一种曝气集成式中空纤维膜生物反应装置，其特征在于：所述中心杆(21)的一端连接有轴承环，且轴承环的外圈与中空单管(1)的内壁连接有多个延接杆(10)。
4.根据权利要求3所述的一种曝气集成式中空纤维膜生物反应装置，其特征在于：所述螺旋叶片(22)的外周与中空单管(1)的内壁相贴合，所述中心杆(21)靠近纤维膜层(3)的一端外周连接有多个刮板(23)。
5.根据权利要求1所述的一种曝气集成式中空纤维膜生物反应装置，其特征在于：所述中空单管(1)的外周中心区域连通有双通管(11)，且双通管(11)的两通端为两侧对称分布并带有阀门。
6.根据权利要求5所述的一种曝气集成式中空纤维膜生物反应装置，其特征在于：所述中心杆(21)的中心区域连接有多个风板(12)，且风板(12)的位置与双通管(11)的两通端位置对应。
7.根据权利要求1所述的一种曝气集成式中空纤维膜生物反应装置，其特征在于：所述链板传动带(32)为倾斜的分布，且链板传动带(32)的外周连接有多个等距离分布的拨送板(33)。
8.根据权利要求7所述的一种曝气集成式中空纤维膜生物反应装置，其特征在于：所述链板传动带(32)的内周设有两个传动轮(31)，且传动轮(31)的中心与空腔(8)的内周转动连接。
9.根据权利要求1所述的一种曝气集成式中空纤维膜生物反应装置，其特征在于：所述集废壳(5)的一侧设置有收集屉(13)，且收集屉(13)为螺栓固定。
发明内容
本发明的目的在于提供一种曝气集成式中空纤维膜生物反应装置，以解决背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种曝气集成式中空纤维膜生物反应装置，包括中空单管，所述中空单管的一端为开口设计并内壁设有螺纹，且中空单管的开口端螺纹连接有螺纹盖，所述螺纹盖为中空的设计，且螺纹盖的中空位置连接有纤维膜层，所述螺纹盖的一端螺栓固定有导液斗，且导液斗的一端为带有阀门的导液口，所述中空单管远离螺纹盖的一端设置有集废壳，且集废壳与中空单管之间连通有导废阀管，所述中空单管的内周设置有中心杆，且中心杆的外周设置有用于清理的螺旋叶片，所述集废壳的内部设置有空腔，且集废壳的外侧设置有用于出气的多个滤孔，所述空腔的内部设置有用于输送固体废物的链板传动带。
在进一步的实施例中，所述中空单管的顶部一端连通有进液管，且进液管的内周设置有电磁阀门。
在进一步的实施例中，所述中心杆的一端连接有轴承环，且轴承环的外圈与中空单管的内壁连接有多个延接杆。
在进一步的实施例中，所述螺旋叶片的外周与中空单管的内壁相贴合，所述中心杆靠近纤维膜层的一端外周连接有多个刮板。
在进一步的实施例中，所述中空单管的外周中心区域连通有双通管，且双通管的两通端为两侧对称分布并带有阀门。
在进一步的实施例中，所述中心杆的中心区域连接有多个风板，且风板的位置与双通管的两通端位置对应。
在进一步的实施例中，所述链板传动带为倾斜的分布，且链板传动带的外周连接有多个等距离分布的拨送板。
在进一步的实施例中，所述链板传动带的内周设有两个传动轮，且传动轮的中心与空腔的内周转动连接。
在进一步的实施例中，所述集废壳的一侧设置有收集屉，且收集屉为螺栓固定。
与现有技术相比，本发明的技术效果和优点：
中心杆外周与中空单管内部的中心并可旋转的设计以及中心杆外周的螺旋叶片与中空单管内壁的适配设计，再通过刮板与纤维膜层的贴合设计，当中心杆旋转时，能够对污泥或固体废物进行刮式并输送；
中心杆外周的多个风板连接设计以及双通管的对称连通设计，再通过双通管与外部气泵的连通设计，当启动外部气泵并打开其中一个通口时，高压气体可以使吹动风板旋转，进一步带动中心杆旋转，实现旋转并同时可以对过滤进行气动加压，提高过滤的效率；
导液斗的阀门、进液管的阀门关闭，同时开启导废阀管和对应的双通管的一个阀门，再启动外部气泵，通过封闭一端，即可使气体冲向集废壳，再配合拨送板的倾斜设计，进一步能够将固体废物和污泥在链板传动带移动并进行输送至收集屉；
该曝气集成式中空纤维膜生物反应装置，通过螺旋叶片的输送和集废壳的收集作用，进一步能够对固体废物和污泥进行清理，且自身通过自带的气泵风力驱动实现，经济效益高。
（发明人：单永广;黄亚涛;方丽男;庄梦君）
