公布日：2023.12.01
申请日：2023.09.21
分类号：B01D53/86(2006.01)I;B01D53/78(2006.01)I;B01D53/75(2006.01)I;B03C3/017(2006.01)I;C10L5/46(2006.01)I
摘要
本发明公开一种含油污泥掺烧的污染物处理系统和方法，含油污泥掺烧的污染物处理系统包括除尘装置、非均相氧化装置、喷淋吸收塔和吸收液处理装置，所述除尘装置捕集烟气中尘粒，所述非均相氧化装置与所述除尘装置相连，所述喷淋吸收塔的入口与所述非均相氧化装置的出口相连，所述喷淋吸收塔的烟气出口与烟囱相连，所述吸收液处理装置与所述喷淋吸收塔的吸收液出口相连。本发明提供的含油污泥掺烧的污染物处理系统具备设备用地面积小、烟气吸收效果好的优点。
权利要求书

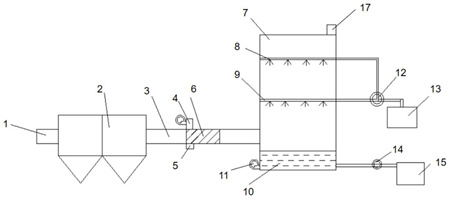

1.一种含油污泥掺烧的污染物处理系统，其特征在于，包括：除尘装置，所述除尘装置捕集烟气中尘粒；非均相氧化装置，所述非均相氧化装置与所述除尘装置相连；喷淋吸收塔，所述喷淋吸收塔的入口与所述非均相氧化装置的出口相连，所述喷淋吸收塔的烟气出口与烟囱相连；吸收液处理装置，所述吸收液处理装置与所述喷淋吸收塔的吸收液出口相连。
2.根据权利要求1所述的含油污泥掺烧的污染物处理系统，其特征在于，所述非均相氧化装置包括烟道管路和空气压缩机，所述烟道管路上设置催化剂投药口，所述空气压缩机与所述烟道管路相连通，所述烟道管路连通所述除尘装置和所述喷淋吸收塔。
3.根据权利要求2所述的含油污泥掺烧的污染物处理系统，其特征在于，所述烟道管路内设有防腐层，所述防腐层为玻璃钢。
4.根据权利要求1所述的含油污泥掺烧的污染物处理系统，其特征在于，所述喷淋吸收塔内设有喷淋支架和喷淋喷嘴，所述喷淋喷嘴位于所述喷淋支架上，吸收液发生装置通过管路与所述喷淋支架上的喷淋喷嘴相连。
5.根据权利要求4所述的含油污泥掺烧的污染物处理系统，其特征在于，所述吸收液发生装置与所述喷淋支架之间的管路上设置提升泵。
6.根据权利要求4所述的含油污泥掺烧的污染物处理系统，其特征在于，所述喷淋吸收塔底部设置送风机，所述送风机用以氧化吸收液。
7.根据权利要求1所述的含油污泥掺烧的污染物处理系统，其特征在于，所述吸收液处理装置与所述喷淋吸收塔的吸收液出口之间的管路上设置输送泵。
8.根据权利要求1所述的含油污泥掺烧的污染物处理系统，其特征在于，所述除尘装置包括电除尘机构和灰斗，所述灰斗与所述电除尘机构的底部相连，所述电除尘机构与锅炉出口相连。
9.含油污泥掺烧的污染物处理方法，其特征在于，包括以下步骤：油泥掺烧锅炉产生的烟气送入电除尘机构，灰斗收集电除尘机构捕集的尘粒，除尘后烟气进入非均相氧化装置中，空气压缩机喷入过氧化氢，催化剂投加口投入催化剂，完成烟气中NOx、SO2、VOCs和Hg的氧化；氧化后的烟气送入喷淋吸收塔，喷淋吸收塔内的喷淋喷嘴将吸收剂喷淋落下与烟气逆流接触，生成的吸收产物进入吸收液收集区，送风机送入空气将吸收产物氧化，将喷淋吸收塔处理后的烟气通过烟囱排放，氧化后的吸收产物送入吸收液处理装置。
10.根据权利要求9所述的含油污泥掺烧的污染物处理方法，，其特征在于，吸收液为NH4NO3、(NH4)2SO4和CaSO4，吸收剂为氨水和碳酸钙。
发明内容
本发明旨在至少在一定程度上解决相关技术中的技术问题之一。为此，本发明的实施例提出一种，该含油污泥掺烧的污染物处理系统具有适应有风天气、操作便捷、可靠性高的优点。
根据本发明实施例的含油污泥掺烧的污染物处理系统，含油污泥掺烧的污染物处理系统包括除尘装置、非均相氧化装置、喷淋吸收塔和吸收液处理装置，所述除尘装置捕集烟气中尘粒，所述非均相氧化装置与所述除尘装置相连，所述喷淋吸收塔的入口与所述非均相氧化装置的出口相连，所述喷淋吸收塔的烟气出口与烟囱相连，所述吸收液处理装置与所述喷淋吸收塔的吸收液出口相连。
根据本发明实施例的含油污泥掺烧的污染物处理系统具有设备用地面积小、烟气吸收效果好的优点。本申请利用锅炉出口的高温烟气配合催化剂产生高活性自由基实现对烟气中污染物的氧化完成烟气净化。自由基氧化具备深度脱硫能力，也能将难溶的NO转化为可溶的高价态NOx并通过液相吸收过程将NOx去除，同时自由基链式反应也可将难降解的VOCs矿化为CO2和H2O等无毒小分子。
在一些实施例中，所述非均相氧化装置包括烟道管路和空气压缩机，所述烟道管路上设置催化剂投药口，所述空气压缩机与所述烟道管路相连通，所述烟道管路连通所述除尘装置和所述喷淋吸收塔。
在一些实施例中，所述烟道管路内设有防腐层，所述防腐层为玻璃钢。
在一些实施例中，所述喷淋吸收塔内设有喷淋支架和喷淋喷嘴，所述喷淋喷嘴位于所述喷淋支架上，吸收液发生装置通过管路与所述喷淋支架上的喷淋喷嘴相连。
在一些实施例中，所述吸收液发生装置与所述喷淋支架之间的管路上设置提升泵。
在一些实施例中，所述喷淋吸收塔底部设置送风机，所述送风机用以氧化吸收液。
在一些实施例中，所述吸收液处理装置与所述喷淋吸收塔的吸收液出口之间的管路上设置输送泵。
在一些实施例中，所述除尘装置包括电除尘机构和灰斗，所述灰斗与所述电除尘机构的底部相连，所述电除尘机构与锅炉出口相连。
根据本发明实施例的含油污泥掺烧的污染物处理方法，含油污泥掺烧的污染物处理方法包括以下步骤：
油泥掺烧锅炉产生的烟气送入电除尘机构，灰斗收集电除尘机构捕集的尘粒，除尘后烟气进入非均相氧化装置中，空气压缩机喷入过氧化氢，催化剂投加口投入催化剂，完成烟气中NOx、SO2、VOCs和Hg的氧化；
氧化后的烟气送入喷淋吸收塔，喷淋吸收塔内的喷淋喷嘴将吸收剂喷淋落下与烟气逆流接触，生成的吸收产物进入吸收液收集区，送风机送入空气将吸收产物氧化，将喷淋吸收塔处理后的烟气通过烟囱排放，氧化后的吸收产物送入吸收液处理装置。
在一些实施例中，吸收液为NH4NO3、(NH4)2SO4和CaSO4，吸收剂为氨水和碳酸钙。
（发明人：马海员;王林;柯波;赵宇;李雪莉;刘振涛;孙中豪;李昱喆）
