公布日：2022.04.29
申请日：2022.02.15
分类号：B01D21/00(2006.01)I;B01D21/24(2006.01)I
摘要
本发明公开了一种具有反冲洗和行车式吸泥的斜管沉淀污水处理设备，包括行车，斜管填料、填料支架和隔墙，斜管填料固定于填料支架上，填料支架固定于隔墙上，反冲洗泵进水管、反冲洗泵、反冲洗管道和反冲洗滤头，反冲洗泵进水管与反冲洗泵进口连接，反冲洗管道与反冲洗泵出口连接，反冲洗滤头均布于反冲洗管道之上，吸泥管、排泥泵、排泥管道和集泥槽，吸泥管与排泥泵进口连接，排泥管道与排泥泵出口连接，排泥管道延伸至集泥槽。本发明是一种便于管理维护，具有反冲洗和行车式吸泥的斜管沉淀污水处理设备。解决了上述斜管沉淀池斜管积泥、排泥不畅的技术问题。
权利要求书

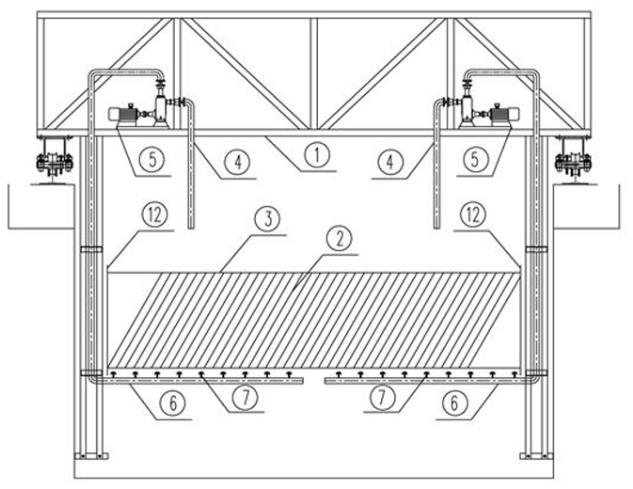

1.一种具有反冲洗和行车式吸泥的斜管沉淀污水处理设备，包括行车1，斜管填料2、填料支架3和隔墙12，斜管填料2固定于填料支架3上，填料支架固定于隔墙12上，反冲洗泵进水管4、反冲洗泵5、反冲洗管道6和反冲洗滤头7，反冲洗泵进水管4与反冲洗泵5进口连接，反冲洗管道6反冲洗泵5出口连接，反冲洗滤头7均布于反冲洗管道6之上，吸泥管8、排泥泵9、排泥管道10和集泥槽11，吸泥管8与排泥泵9进口连接，排泥管道10与排泥泵9出口连接，排泥管道10延伸至集泥槽11。
2.根据权利要求1所述的一种具有反冲洗和行车式吸泥的斜管沉淀污水处理设备，其特征在于：所述行车1位于设备上方，通过导轨往复移动。
3.根据权利要求1所述的一种具有反冲洗和行车式吸泥的斜管沉淀污水处理设备，其特征在于：所述斜管填料2固定于填料支架3上，填料支架固定于池壁与隔墙12上。
4.根据权利要求1所述的一种具有反冲洗和行车式吸泥的斜管沉淀污水处理设备，其特征在于：所述反冲洗泵5固定在行车1上，通过反冲洗泵进水管4将上清液经反冲洗管道6输送至斜管填料2下方，通过反冲洗滤头7对斜管填料2进行清洗，反冲洗泵进水管4、反冲洗泵5、反冲洗管道6和反冲洗滤头7在行车1带动下往复移动，实现对整个沉淀池斜管填料2的反冲洗。
5.根据权利要求1所述的一种具有反冲洗和行车式吸泥的斜管沉淀污水处理设备，其特征在于：所述排泥泵9固定在行车1上，通过底部吸泥管8将设备底部沉淀污泥经排泥管道10排至集泥槽11内，吸泥管8、排泥泵9和排泥管道10在行车1带动下往复移动，实现对整个斜管沉淀池底部排泥。
6.根据权利要求1所述的一种具有反冲洗和行车式吸泥的斜管沉淀污水处理设备，其特征在于：所述集泥槽11固定于设备两侧，用于收集排泥管道10排出的底部沉淀污泥。
发明内容
为了克服上述现有技术中存在的不足，本发明提供了一种运行简单、便于管理维护，具有反冲洗和行车式吸泥的斜管沉淀污水处理设备，解决上述斜管积泥，排泥不畅的技术问题。
为了实现上述目的，本发明采用如下技术方案：一种具有反冲洗和行车式吸泥的斜管沉淀污水处理设备，包括行车1，斜管填料2、填料支架3和隔墙12，斜管填料2固定于填料支架3上，填料支架固定于隔墙12上，反冲洗泵进水管4、反冲洗泵5、反冲洗管道6和反冲洗滤头7，反冲洗泵进水管4与反冲洗泵5进口连接，反冲洗管道6与反冲洗泵5出口连接，反冲洗滤头7均布于反冲洗管道6之上，吸泥管8、排泥泵9、排泥管道10和集泥槽11，吸泥管8与排泥泵9进口连接，排泥管道10与排泥泵9出口连接，排泥管道10延伸至集泥槽11。
所述行车1位于设备上方，通过导轨往复移动。
所述斜管填料2固定于填料支架3上，填料支架固定于池壁与隔墙12上。
所述反冲洗泵5固定在行车1上，通过反冲洗泵进水管4将上清液经反冲洗管道6输送至斜管填料2下方，通过反冲洗滤头7对斜管填料2进行清洗，反冲洗泵进水管4、反冲洗泵5、反冲洗管道6和反冲洗滤头7在行车1带动下往复移动，实现对整个沉淀池斜管填料2的反冲洗；所述排泥泵9固定在行车1上，通过底部吸泥管8将设备底部沉淀污泥经排泥管道10排至集泥槽11内，吸泥管8、排泥泵9和排泥管道10在行车1带动下往复移动，实现对整个斜管沉淀池底部排泥；所述集泥槽11固定于设备两侧，用于收集排泥管道10排出的底部沉淀污泥。
积极有益效果：本发明为一种便于管理维护，具有反冲洗和行车式吸泥的斜管沉淀污水处理设备。解决了上述斜管积泥、排泥不畅的技术问题。
（发明人：刘峻;刘从彬;朱亚飞;张成帅;李芒;杨伟纳;逯通）
