公布日：2022.11.01
申请日：2022.07.29
分类号：C02F11/122(2019.01)I;C02F11/123(2019.01)I;B01D33/04(2006.01)I;B01D33/056(2006.01)I;B01D33/80(2006.01)I;B01D33/60(2006.01)I
摘要
本发明公开了一种污泥脱水用橡胶带式真空压滤机，涉及真空压滤机技术领域，包括固定架和输泥设备，所述输泥设备位于固定架的输入端，且输泥设备上设置有位于固定架上方的输入口。该污泥脱水用橡胶带式真空压滤机，通过输送泵和连通管以及喷淋管和喷射口的配合使用，使得该污泥脱水用橡胶带式真空压滤机在对污泥进行输送的过程中，污泥在橡胶输送带和滤布上进行输送，同时，输送泵启动并通过连通管向喷淋管中输送水流，水流通过喷淋管外部均匀分布的喷射口喷出，并作用于橡胶输送带和滤布上的污泥中，将结块的污泥冲散，再通过铺平辊对污泥进行铺平，便于污泥最终脱水工作的进行，保证污泥进行脱水时各部分的均匀。
权利要求书

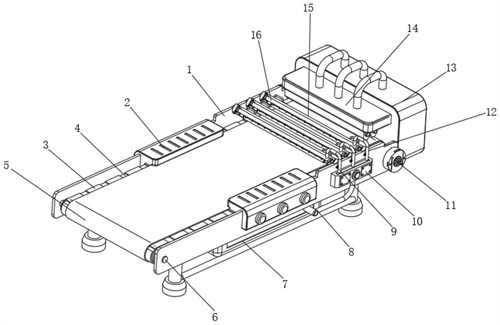

1.一种污泥脱水用橡胶带式真空压滤机，包括固定架(1)和输泥设备(13)，所述输泥设备(13)位于固定架(1)的输入端，且输泥设备(13)上设置有位于固定架(1)上方的输入口(14)，所述固定架(1)的内侧活动套装有两组活动辊(6)，且固定架(1)的外部固定安装有与输入端活动辊(6)相关联的驱动电机(11)，所述活动辊(6)的外部套接有橡胶输送带(3)和滤布(5)，所述固定架(1)的中部设置有真空压滤设备(2)，其特征在于：所述固定架(1)的内侧活动套接有均匀分布的固定板(15)和喷淋管(16)，且固定架(1)的外部固定安装有输送泵(10)，所述输送泵(10)与喷淋管(16)之间连接有连通管(12)，所述喷淋管(16)的外部固定套装有均匀分布的喷射口(19)，所述固定板(15)的底端活动套装有铺平辊(20)。
2.根据权利要求1所述的一种污泥脱水用橡胶带式真空压滤机，其特征在于：所述橡胶输送带(3)的外部开设有均匀分布的渗水槽(4)，所述滤布(5)贴合在橡胶输送带(3)和渗水槽(4)的外侧。
3.根据权利要求1所述的一种污泥脱水用橡胶带式真空压滤机，其特征在于：所述固定架(1)的底部固定套装有位于真空压滤设备(2)下方的过滤水箱(7)，所述过滤水箱(7)中设置有过滤机构，且过滤水箱(7)的下方开设有排污管口。
4.根据权利要求3所述的一种污泥脱水用橡胶带式真空压滤机，其特征在于：所述过滤水箱(7)与输送泵(10)之间固定连接有循环管(8)，所述输送泵(10)、固定板(15)、喷淋管(16)位于真空压滤设备(2)与输泥设备(13)之间。
5.根据权利要求1所述的一种污泥脱水用橡胶带式真空压滤机，其特征在于：所述固定架(1)的内侧活动套装有与固定板(15)的位置相对应的活动轴(17)，所述活动轴(17)的外部固定套装有套接座(18)，所述套接座(18)的外部活动套接有卡接在固定板(15)两端的套接块(22)。
6.根据权利要求5所述的一种污泥脱水用橡胶带式真空压滤机，其特征在于：所述套接块(22)的内侧设置有均匀分布的卡块(23)，所述固定板(15)的两端开设有与卡块(23)相匹配的卡槽(21)。
7.根据权利要求5所述的一种污泥脱水用橡胶带式真空压滤机，其特征在于：所述固定架(1)的内侧开设有与套接座(18)相匹配的偏转槽，所述活动轴(17)的轴心部位与偏转槽的中心位置相对应。
8.根据权利要求5所述的一种污泥脱水用橡胶带式真空压滤机，其特征在于：所述固定架(1)的外侧螺纹套接有与套接座(18)一一对应的紧固螺栓(9)，所述紧固螺栓(9)的末端延伸至固定架(1)的内侧。
9.根据权利要求5所述的一种污泥脱水用橡胶带式真空压滤机，其特征在于：所述套接座(18)中开设有与套接块(22)相匹配的活动腔，且套接座(18)与套接块(22)之间固定连接有均匀分布的弹簧(24)，所述套接块(22)外部设置有摩擦纹。
10.根据权利要求1所述的一种污泥脱水用橡胶带式真空压滤机，其特征在于：所述铺平辊(20)的长度值与滤布(5)的宽度值相互匹配，且铺平辊(20)的外表面光滑，所述固定板(15)的外部固定安装有握把。
发明内容
针对现有技术的不足，本发明提供了一种污泥脱水用橡胶带式真空压滤机，解决了上述背景技术中提出的问题。
为实现以上目的，本发明通过以下技术方案予以实现：一种污泥脱水用橡胶带式真空压滤机，包括固定架和输泥设备，所述输泥设备位于固定架的输入端，且输泥设备上设置有位于固定架上方的输入口，所述固定架的内侧活动套装有两组活动辊，且固定架的外部固定安装有与输入端活动辊相关联的驱动电机，所述活动辊的外部套接有橡胶输送带和滤布，所述固定架的中部设置有真空压滤设备，所述固定架的内侧活动套接有均匀分布的固定板和喷淋管，且固定架的外部固定安装有输送泵，所述输送泵与喷淋管之间连接有连通管，所述喷淋管的外部固定套装有均匀分布的喷射口，所述固定板的底端活动套装有铺平辊。
进一步的，所述橡胶输送带的外部开设有均匀分布的渗水槽，所述滤布贴合在橡胶输送带和渗水槽的外侧，橡胶输送带外部开设的渗水槽能够方便脱去后的水分流通，为了保证滤布跟随橡胶输送带运转，所以滤布需要贴合在橡胶输送带和渗水槽的外侧。
进一步的，所述固定架的底部固定套装有位于真空压滤设备下方的过滤水箱，所述过滤水箱中设置有过滤机构，且过滤水箱的下方开设有排污管口，真空压滤设备脱去的水分可输入过滤水箱中进行存储过滤，过滤水箱中的过滤机构可对脱去的水分进行初步处理，过滤水箱中的过滤机构可对脱去的水分进行初步处理，便于后续再利用。
进一步的，所述过滤水箱与输送泵之间固定连接有循环管，所述输送泵、固定板、喷淋管位于真空压滤设备与输泥设备之间，循环管可通过输送泵将过滤水箱中初步处理后的水分抽出，便于进行循环利用，输泥设备可通过输入口向橡胶输送带和滤布的外部输送污泥。
进一步的，所述固定架的内侧活动套装有与固定板的位置相对应的活动轴，所述活动轴的外部固定套装有套接座，所述套接座的外部活动套接有卡接在固定板两端的套接块，套接座和套接块可相互配合并卡接在固定板的两端，辅助固定板的固定。
进一步的，所述套接块的内侧设置有均匀分布的卡块，所述固定板的两端开设有与卡块相匹配的卡槽，套接块对固定板进行卡接固定时，套接块内侧的卡块嵌入在固定板两端的卡槽中，保证固定板的稳定。
进一步的，所述固定架的内侧开设有与套接座相匹配的偏转槽，所述活动轴的轴心部位与偏转槽的中心位置相对应，套接座可绕活动轴在偏转槽中偏转，为了避免套接座偏转的过程中与偏转槽的内壁相互接触，所以活动轴的轴心部位需要与偏转槽的中心位置相对应。
进一步的，所述固定架的外侧螺纹套接有与套接座一一对应的紧固螺栓，所述紧固螺栓的末端延伸至固定架的内侧，紧固螺栓用于辅助套接座的固定，保证固定板、喷淋管工作时的稳定。
进一步的，所述套接座中开设有与套接块相匹配的活动腔，且套接座与套接块之间固定连接有均匀分布的弹簧，所述套接块外部设置有摩擦纹，套接块可在套接座的活动腔内滑动，工作人员可压缩套接块，使得套接块嵌入活动腔在中，解除对固定板的固定。
进一步的，所述铺平辊的长度值与滤布的宽度值相互匹配，且铺平辊的外表面光滑，所述固定板的外部固定安装有握把，铺平辊用于辅助滤布上污泥的铺平，所以铺平辊的长度值与滤布的宽度值相互匹配，铺平辊的外表面光滑可防止污泥残留。
本发明提供了一种污泥脱水用橡胶带式真空压滤机，具备以下有益效果：
1、该污泥脱水用橡胶带式真空压滤机，通过输送泵和连通管以及喷淋管和喷射口的配合使用，使得该污泥脱水用橡胶带式真空压滤机在对污泥进行输送的过程中，污泥在橡胶输送带和滤布上进行输送，同时，输送泵启动并通过连通管向喷淋管中输送水流，水流通过喷淋管外部均匀分布的喷射口喷出，并作用于橡胶输送带和滤布上的污泥中，将结块的污泥冲散，再通过铺平辊对污泥进行铺平，便于污泥最终脱水工作的进行，保证污泥进行脱水时各部分的均匀。
2、该污泥脱水用橡胶带式真空压滤机，通过真空压滤设备和过滤水箱以及循环管和输送泵的配合使用，使得该污泥脱水用橡胶带式真空压滤机可通过真空压滤设备对污泥进行脱水加工，完成加工后，脱去的水分在真空压滤设备的作用下渗入过滤水箱中，输送泵工作时通过循环管将过滤水箱中存储的水分抽出，并用于污泥的喷淋，从而使得该污泥脱水用橡胶带式真空压滤机能够高效的利用污泥加工时产生的水分。
3、该污泥脱水用橡胶带式真空压滤机，通过套接座和套接块以及活动轴和紧固螺栓的配合使用，使得该污泥脱水用橡胶带式真空压滤机的喷淋管和固定板卡接在两个套接块之间，套接块和套接座可通过活动轴在固定架的内侧偏转，工作人员可调整套接座的偏转角度，改变喷射口的喷淋范围，以及铺平辊与滤布之间的距离值，之后旋转紧固螺栓，使得紧固螺栓的末端与套接座的外部相互接触，并挤压，将套接座固定，使得污泥在进行铺平时，对污泥的厚度进行调节，从而适配不同的生产需求。
（发明人：周健;丁国锋;吴逸兴;周浩）
