中和沉淀-紫外-高温灭活联用医学检验废水处理装置

发布时间:2024-10-30 14:44:37  中国污水处理工程网

公布日:2022.04.12

申请日:2020.09.30

分类号:C02F9/10(2006.01)I;C02F101/30(2006.01)N

摘要

本发明公开一种中和沉淀-紫外-高温灭活联用医学检验废水处理系统,包括中和沉淀桶(1)、消毒桶(2)、加热装置(3)和暂存箱(4);本发明将中和沉淀桶和消毒桶套设,中和沉淀处理完成后,可将待消毒的废液直接放入消毒桶中,避免还未消毒的废液到处转移而造成的废液外泄;本发明的加热装置可对消毒后的废液进行高温加热,进一步保证所有含有活性病毒类致病菌的灭活。


权利要求书

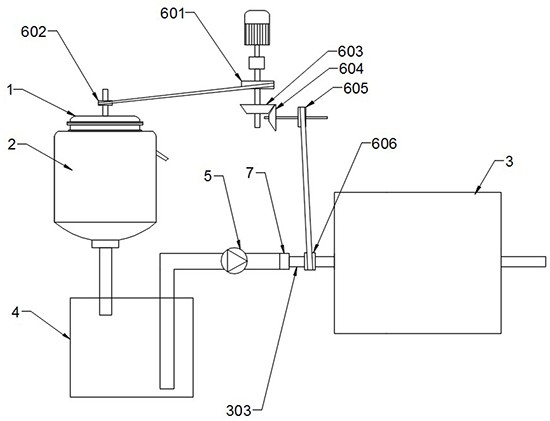

1.一种中和沉淀-紫外-高温灭活联用医学检验废水处理系统,其特征在于,包括中和沉淀桶(1)、消毒桶(2)、加热装置(3)和暂存箱(4);所述中和沉淀桶(1)包括桶盖(101)和桶体(102),所述桶盖(101)上设有搅拌杆(103),所述桶体(102)底面设有透过孔;所述消毒桶(2)的顶面设有环形桶盖(201),所述消毒桶(2)底部设有放液口(202),所述消毒桶(2)套设在中和沉淀桶(1)外,中和沉淀桶(1)上端穿出消毒桶(2)顶面的环形桶盖(201),所述消毒桶(2)内设有臭氧管(203),所述臭氧管(203)一端设有臭氧出气孔,另一端穿出环形桶盖(201)与臭氧发生器的出气端相连,所述消毒桶(2)的侧壁上设有吸气嘴(204),所述中和沉淀桶(1)与消毒桶(2)相交处设有密封垫,所述消毒桶(2)与臭氧管(203)相交处设有密封垫,所述消毒桶(2)内设有紫外消毒灯(205);所述加热装置包括外壳(301)、加热元件(302)和加热管(303),所述外壳(301)上设有进液口(304)和出液口(305),所述加热元件(302)固定在外壳(301)内壁,所述加热管(303)为蛇形,所述加热管(303)的主体部分设置在外壳(301)内,所述加热管(303)的一端穿出进液口(304),加热管(303)另一端穿出出液口(305),加热管(303)与外壳(301)通过密闭轴承连接,且所述加热管(303)为硬质管,外壳(301)内装有加热介质;所述暂存箱(4)设置在消毒桶(2)和加热装置(3)之间,所述放液口(202)通过管道与暂存箱(4)连通,所述暂存箱(4)通过管道与加热管(303)一端相连,且该管道与加热管(303)通过轴承(7)连接,且该管道上设有进液泵(5);所述加热管(303)的外壁通过传动机构与搅拌杆(103)相连;所述传动机构包括第一主动轮(601)、第一从动轮(602)、第二主动轮(603)、第二从动轮(604)、第三从动轮(605)和第四从动轮(606);所述第一从动轮(602)与搅拌杆(103)固定连接,所述第一从动轮(602)与第一主动轮(601)通过皮带连接;所述第二主动轮(603)和第二从动轮(604)为相互啮合的锥齿轮,所述第三从动轮(605)与第二从动轮(604)同轴,所述第四从动轮(606)与加热管(303)同轴固定,所述第四从动轮(606)和第三从动轮(605)通过皮带连接,所述第一主动轮(601)和第二主动轮(603)同轴。

2.根据权利要求1所述的一种中和沉淀-紫外-高温灭活联用医学检验废水处理系统,其特征在于,所述中和沉淀桶(1)的桶体(102)由石英玻璃制成,所述消毒桶(2)由不透明材料制成。

3.根据权利要求1所述的一种中和沉淀-紫外-高温灭活联用医学检验废水处理系统,其特征在于,所述桶体(102)的外壁上设有限位耳(104)。

4.根据权利要求1所述的一种中和沉淀-紫外-高温灭活联用医学检验废水处理系统,其特征在于,所述加热介质为空气、水、加热油中的一种。

5.根据权利要求1所述的一种中和沉淀-紫外-高温灭活联用医学检验废水处理系统,其特征在于,所述加热管(303)处于外壳(301)内部的部分,设有搅动棍(306),所述搅动棍(306)设有多根,且搅动棍(306)的方向不完全相同。

6.根据权利要求1-5任一项所述的一种中和沉淀-紫外-高温灭活联用医学检验废水处理系统,其特征在于,所述臭氧管(203)为“L”形,所述臭氧出气孔设置在臭氧管(203)的“一”部处,臭氧管(203)的“|”部处无臭氧出气孔,且臭氧管(203)的“一”部处于消毒桶(2)的底部,臭氧管(203)的“|”部的一端伸出消毒桶(2)顶面的环形桶盖,连接臭氧发生器的出气端。

发明内容

为了解决上述问题,本发明提供一种中和沉淀-紫外-高温灭活联用医学检验废水处理系统。

为了实现上述目的,本发明采用如下技术方案:一种中和沉淀-紫外-高温灭活联用医学检验废水处理系统,包括中和沉淀桶、消毒桶、加热装置和暂存箱;所述中和沉淀桶包括桶盖和桶体,所述桶盖上设有搅拌杆,所述桶体底面设有透过孔;所述消毒桶的顶面设有环形桶盖,所述消毒桶底部设有放液口,所述消毒桶套设在中和沉淀桶外,中和沉淀桶上端穿出消毒桶顶面的环形桶盖,所述消毒桶内设有臭氧管,所述臭氧管一端设有臭氧出气孔,另一端穿出环形桶盖与臭氧发生器的出气端相连,所述消毒桶的侧壁上设有吸气嘴,所述中和沉淀桶与消毒桶相交处设有密封垫,所述消毒桶与臭氧管相交处设有密封垫,所述消毒桶内设有紫外消毒灯;所述加热装置包括外壳、加热元件和加热管,所述外壳上设有进液口和出液口,所述加热元件固定在外壳内壁,所述加热管为蛇形,所述加热管的主体部分设置在外壳内,所述加热管的一端穿出进液口,加热管另一端穿出出液口,加热管与外壳通过密闭轴承连接,且所述加热管为硬质管,外壳内装有加热介质;所述暂存箱设置在消毒桶和加热装置之间,所述放液口通过管道与暂存箱连通,所述暂存箱通过管道与加热管一端相连,且该管道与加热管通过轴承连接,且该管道上设有进液泵;所述加热管通过传动机构与搅拌杆相连;所述传动机构包括第一主动轮、第一从动轮、第二主动轮、第二从动轮、第三从动轮和第四从动轮;所述第一从动轮与搅拌杆固定连接,所述第一从动轮与第一主动轮通过皮带连接;所述第二主动轮和第二从动轮为相互啮合的锥齿轮,所述第三从动轮与第二从动轮同轴,所述第四从动轮与加热管同轴固定,所述第四从动轮和第三从动轮通过皮带连接,所述第一主动轮和第二主动轮同轴。

进一步的,所述中和沉淀桶的桶体由石英玻璃制成,所述消毒桶由不透明材料制成。

进一步的,所述桶体的外壁上设有限位耳。

进一步的,所述加热介质为空气、水、加热油中的一种。

进一步的,所述加热管处于外壳内部的部分,设有搅动棍,所述搅动棍设有多根,且搅动棍的方向不完全相同。

进一步的,所述臭氧管为L”形,所述臭氧出气孔设置在臭氧管的“一”部处,臭氧管的“|”部处无臭氧出气孔,且臭氧管的“一”部处于消毒桶的底部,臭氧管的“|”部的一端伸出消毒桶顶面的环形桶盖,连接臭氧发生器的出气端。

与现有技术相比,本发明的有益效果在于:(1)本发明包括中和沉淀桶、消毒桶、暂存箱和加热装置;本发明中,中和、沉淀可在中和沉淀桶中完成,消毒在消毒桶中完成,且中和沉淀桶和消毒桶为一体,避免未消毒的废水中途转移;本发明将中和沉淀桶和消毒桶套设,中和沉淀处理完成后,可将待消毒的废液直接放入消毒桶中,避免还未消毒的废液到处转移而造成的废液外泄;本发明的加热装置可对消毒后的废液进行高温加热,进一步保证所有含有活性病毒类致病菌的灭活;且加热管设置成蛇形,加长了废液在加热装置内的形成,保证加热效果;本发明中,加热管和搅拌杆通过传动机构连接,即加热管和搅拌杆的转动动力同源,在中和沉淀桶中,搅拌杆转动时,加热管同步开始转动,加热管转动,可以对加热装置外壳内的加热介质进行搅动,加速加热介质的温度均衡;本发明通过中和沉淀桶、消毒桶和加热装置实现了检验废水的连续处理;在消毒过程中,将紫外与臭氧联合,一方面消毒更彻底,另一方面,由于使臭氧的强氧化性,臭氧可以氧化废液中的有机废物,避免有机废物对环境造成破坏;本发明在中和沉淀桶底部设置透过孔,让中和沉淀桶中的废液经抽滤的方式进入消毒桶中,原因是废液中的颗粒物可能会使紫外削弱,为了保证紫外的消毒效果,因此进入消毒桶中的废水为澄清的废水。

2)本发明的中和沉淀桶的外壁上设有限位耳,在中和沉淀桶的外壁设置限位耳,限位耳挂在消毒桶的环形桶盖上,这样消毒桶对中和沉淀桶有向上的托力,保证中和沉淀桶的稳定性。

3)本发明的中和沉淀桶的桶体由石英玻璃制成,消毒桶由不透明材料制成;石英玻璃可以透过紫外线,在紫外消毒灯对消毒桶内进行消毒时,可同时对中和沉淀桶内部的检验废水进行预消毒,这样在废液进入消毒桶内消毒时,缩短消毒时间,提高了废液处理的效率,且当废液进入消毒桶后,中和沉淀桶中无废液时,紫外消毒灯在对消毒桶中的废液进行消毒时,同时对中和沉淀桶中的沉淀固体废物进行消毒,另外,由于中和沉淀桶的底部有透过孔,当中和沉淀桶内无液体时,消毒桶中的臭氧同样可以经透过孔进入中和沉淀桶,对中和沉淀桶内进行消毒,因此,本发明保证了中和沉淀桶中固废消毒,将中和沉淀桶中的固废取出时,不会造成细菌病毒外泄;消毒桶由不透明材料制成,可避免紫外线泄露,对工作人员造成伤害。

4)本发明在加热管处于外壳内部的部分上设置搅动棍,在加热管转动时,搅动棍可进一步对加热装置外壳内的加热介质进行搅动,进一步加快加热介质的温度均衡。

5)本发明的臭氧管可为“L”形或者“|”形,使用过程中,“L”的臭氧管的底部为“一”形,臭氧气体往上冒出的过程中,对废液进行消毒,消毒范围更广,消毒效率高。

(发明人:唐伟)
