公布日：2023.03.28
申请日：2022.11.30
分类号：C02F9/00(2023.01)I;C02F1/00(2023.01)N
摘要
本发明公开了一种污水环保用分级固体废物处理设备，涉及固体废物处理技术领域，其技术方案要点是包括：支撑板，支撑板安装在污水排放河道的侧壁上；装料盒，装料盒设置有两个，装料盒转动连接在两块支撑板之间，装料盒的侧壁开设有通孔，装料盒放置在污水排放河道内对污水中的固体废物进行收集；破碎盒，破碎盒移动连接在支撑板的上方，破碎盒内转动连接有转动杆，转动杆上固定连接有破碎杆，效果是首先通过装料盒实现对污水河道内固体废物的收集，在将装料盒内收集的固体废物倒入破碎盒内，破碎杆转动实现了对破碎盒内部固体废物的破碎处理，即实现了对污水河道内固体废物的分级处理。
权利要求书

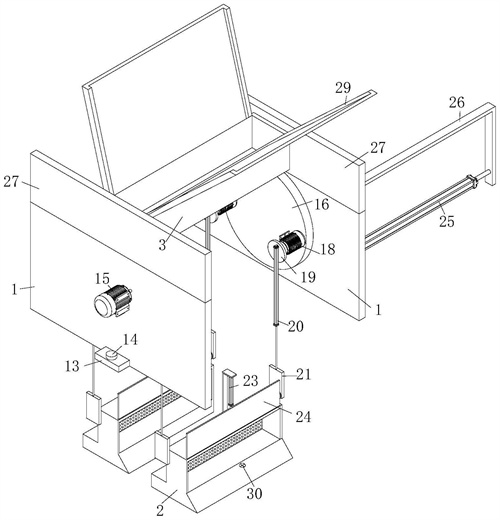

1.一种污水环保用分级固体废物处理设备，其特征在于，包括：支撑板（1），支撑板（1）安装在污水排放河道的侧壁上；装料盒（2），装料盒（2）设置有两个，装料盒（2）转动连接在两块支撑板（1）之间，装料盒（2）的侧壁开设有通孔（10），装料盒（2）放置在污水排放河道内对污水中的固体废物进行收集；破碎盒（3），破碎盒（3）移动连接在支撑板（1）的上方，破碎盒（3）内转动连接有转动杆（4），转动杆（4）上固定连接有破碎杆（5），装料盒（2）内部装有的固体废物倒入破碎盒（3）内部，破碎杆（5）转动对破碎盒（3）内部的固体废物进行破碎；其中，装料盒（2）的侧壁内开设有储液腔（6），储液腔（6）的侧壁开设有进液孔（7）和出液孔（11），装料盒（2）上固定连接有中间盒（8），装料盒（2）的内部弹性连接有过滤板（12），中间盒（8）与出液孔（11）连通，出液孔（11）内安装有控液机构，中间盒（8）连通有出液管（9），出液管（9）的一端穿过装料盒（2）的侧壁并与装料盒（2）内部连通，在装料盒（2）内部装有的固体废物倒入破碎盒（3）之后，控液机构打开使储液腔（6）内部的液体通过出液孔（11）、中间盒（8）、出液管（9）排至过滤板（12），液体对过滤板（12）上的颗粒状固体废物进行清理；控液机构包括挡料块（33），装料盒（2）的侧壁开设有出孔（34），出孔（34）与出液孔（11）连通，出液孔（11）内固定连接有第二弹簧（35），第二弹簧（35）的一端固定连接有活动杆（36），活动杆（36）上开设有开孔（37），活动杆（36）与挡料块（33）固定连接，挡料块（33）与出孔（34）相配合，活动杆（36）上固定连接有相连杆（38），相连杆（38）的一端穿过出液孔（11）的侧壁并固定连接有第一梯形块（39），过滤板（12）的侧壁上固定连接有第二梯形块（40），第一梯形块（39）与第二梯形块（40）相对应；中间盒（8）的侧壁上固定连接有第四气动伸缩杆（41），第四气动伸缩杆（41）的移动端固定连接有L形推杆（42），L形推杆（42）上固定连接有顶杆（43），顶杆（43）的一端穿过装料盒（2）的侧壁并固定连接有挤压板（44），挤压板（44）密封移动连接在储液腔（6）的内部。
2.根据权利要求1所述的一种污水环保用分级固体废物处理设备，其特征在于，支撑板（1）的侧壁固定连接有固定块（13），固定块（13）上螺纹连接有固定螺栓（14）。
3.根据权利要求2所述的一种污水环保用分级固体废物处理设备，其特征在于，支撑板（1）的一侧壁上固定连接有第一电机（15），支撑板（1）的另一侧壁转动连接有转盘（16），第一电机（15）的驱动轴穿过支撑板（1）的侧壁并与转盘（16）固定连接，两个转盘（16）之间通过连杆（17）固定连接，转盘（16）上固定连接有第二电机（18），第二电机（18）的驱动轴上固定连接有转动板（19），转动板（19）上固定连接有第一气动伸缩杆（20），第一气动伸缩杆（20）的移动端固定连接有连接块（21），连接块（21）的侧壁上固定连接有第三电机（22），第三电机（22）的驱动轴与装料盒（2）固定连接。
4.根据权利要求3所述的一种污水环保用分级固体废物处理设备，其特征在于，装料盒（2）的外侧壁上固定连接有第二气动伸缩杆（23），第二气动伸缩杆（23）的移动端固定连接有挡料板（24），挡料板（24）的一端穿过装料盒（2）的侧壁并位于装料盒（2）的内部。
5.根据权利要求4所述的一种污水环保用分级固体废物处理设备，其特征在于，支撑板（1）的侧壁上固定连接有第三气动伸缩杆（25），第三气动伸缩杆（25）的移动端固定连接有L形活移板（26），装料盒（2）的两端固定连接有相连块（27），相连块（27）与L形活移板（26）固定连接。
6.根据权利要求5所述的一种污水环保用分级固体废物处理设备，其特征在于，破碎盒（3）的内部固定连接有第四电机（28），第四电机（28）的驱动轴与转动杆（4）固定连接。
7.根据权利要求6所述的一种污水环保用分级固体废物处理设备，其特征在于，破碎盒（3）的两端均倾斜固定连接有接料板（29）。
8.根据权利要求7所述的一种污水环保用分级固体废物处理设备，其特征在于，进液孔（7）内固定连接有过滤网（30）和单向阀（31）；过滤板（12）通过第一弹簧（32）连接在装料盒（2）的内部。
发明内容
针对现有技术存在的不足，本发明的目的在于提供一种污水环保用分级固体废物处理设备。
为实现上述目的，本发明提供了如下技术方案：
一种污水环保用分级固体废物处理设备，包括：
支撑板，支撑板安装在污水排放河道的侧壁上。
装料盒，装料盒设置有两个，装料盒转动连接在两块支撑板之间，装料盒的侧壁开设有通孔，装料盒放置在污水排放河道内对污水中的固体废物进行收集。
破碎盒，破碎盒移动连接在支撑板的上方，破碎盒内转动连接有转动杆，转动杆上固定连接有破碎杆，装料盒内部装有的固体废物倒入破碎盒内部，破碎杆转动对破碎盒内部的固体废物进行破碎。
其中，装料盒的侧壁内开设有储液腔，储液腔的侧壁开设有进液孔和出液孔，装料盒上固定连接有中间盒，装料盒的内部弹性连接有过滤板，中间盒与出液孔连通，出液孔内安装有控液机构，中间盒连通有出液管，出液管的一端穿过装料盒的侧壁并与装料盒内部连通，在装料盒内部装有的固体废物倒入破碎盒之后，控液机构打开使储液腔内部的液体通过出液孔、中间盒、出液管排至过滤板，液体对过滤板上的颗粒状固体废物进行清理。
支撑板的侧壁固定连接有固定块，固定块上螺纹连接有固定螺栓。
支撑板的一侧壁上固定连接有第一电机，支撑板的另一侧壁转动连接有转盘，第一电机的驱动轴穿过支撑板的侧壁并与转盘固定连接，两个转盘之间通过连杆固定连接，转盘上固定连接有第二电机，第二电机的驱动轴上固定连接有转动板，转动板上固定连接有第一气动伸缩杆，第一气动伸缩杆的移动端固定连接有连接块，连接块的侧壁上固定连接有第三电机，第三电机的驱动轴与装料盒固定连接。
装料盒的外侧壁上固定连接有第二气动伸缩杆，第二气动伸缩杆的移动端固定连接有挡料板，挡料板的一端穿过装料盒的侧壁并位于装料盒的内部。
支撑板的侧壁上固定连接有第三气动伸缩杆，第三气动伸缩杆的移动端固定连接有L形活移板，装料盒的两端固定连接有相连块，相连块与L形活移板固定连接。
破碎盒的内部固定连接有第四电机，第四电机的驱动轴与转动杆固定连接。
破碎盒的两端均倾斜固定连接有接料板。
进液孔内固定连接有过滤网和单向阀。
过滤板通过第一弹簧连接在装料盒的内部。
控液机构包括挡料块，装料盒的侧壁开设有出孔，出孔与出液孔连通，出液孔内固定连接有第二弹簧，第二弹簧的一端固定连接有活动杆，活动杆上开设有开孔，活动杆与挡料块固定连接，挡料块与出孔相配合，活动杆上固定连接有相连杆，相连杆的一端穿过出液孔的侧壁并固定连接有第一梯形块，过滤板的侧壁上固定连接有第二梯形块，第一梯形块与第二梯形块相对应。
中间盒的侧壁上固定连接有第四气动伸缩杆，第四气动伸缩杆的移动端固定连接有L形推杆，L形推杆上固定连接有顶杆，顶杆的一端穿过装料盒的侧壁并固定连接有挤压板，挤压板密封移动连接在储液腔的内部。
与现有技术相比，本发明具备以下有益效果：
1、本发明中，通过设置装料盒和破碎盒，首先通过装料盒实现对污水河道内固体废物的收集，在将装料盒内收集的固体废物倒入破碎盒内，破碎杆转动实现了对破碎盒内部固体废物的破碎处理，即实现了对污水河道内固体废物的分级处理。
2、本发明中，通过设置出液管，便于清理过滤板上附着的颗粒固体废物，在装料盒内部收集的固体废物倒入破碎盒的内部之后，由于颗粒小的固体废物容易附着在过滤板上，为了使过滤板上附着的小颗粒固体废物掉落至破碎盒的内部，第四气动伸缩杆工作通过L形推杆实现顶杆移动，在顶杆移动的过程中实现挤压板在储液腔内部移动，从而实现将储液腔内部的液体水挤压至出孔内，受到水压的作用实现挡料块移动，直至挡料块从出孔移动至进液孔的内部，从而实现液体水通过出液孔、中间盒流至出液管，由于出液管朝向过滤板，出液管排出的液体水实现对过滤板的冲洗，从而实现过滤板上附着的小颗粒固体废物冲洗至破碎盒的内部。
（发明人：李贺;李黎;侯精明）
