公布日：2024.05.24
申请日：2024.01.23
分类号：C02F1/62(2023.01)I;C02F101/20(2006.01)N
摘要
本发明公开了一种基于重金属污染的污水处理装置，具体涉及污水处理技术领域，包括底座，所述底座的前侧设置有回收组件。本发明通过设置回收组件，重金属污水在箱体中与化学药剂进行反应，反应出的固体沉淀物，通过第一转轴带动第一传动带，使得第一刮板带动第二刮板不断地将底座的下端的沉淀物刮到第二插槽中，同时第一转轴带动第四转轴，经过第四锥形齿轮、第三锥形齿轮、第三转轴、第二锥形齿轮和第一锥形齿轮的传动，使得推杆前后不断往复运动将第二插槽中的沉淀物推送到收集盒中，从而使得工作人员可以将污水不断地注入到箱体中反应，重金属污水反应后的沉淀物可以快速地得到回收清理，提高了重金属污水的处理效率，处理更加方便。
权利要求书

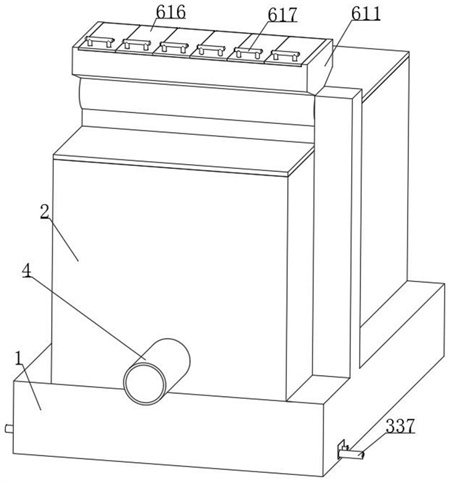

1.一种基于重金属污染的污水处理装置，包括底座(1)，其特征在于：所述底座(1)的前侧设置有回收组件，所述底座(1)的上端固定连接有箱体(2)，所述箱体(2)的前后两侧皆固定连接有管道(4)，所述箱体(2)的中部设置有搅拌组件，所述箱体(2)的上端设置有下药组件；所述回收组件包括安装架(311)，所述底座(1)的前侧固定连接有两组安装架(311)，所述安装架(311)的左右两端皆转动连接有第一转轴(312)，相邻两组所述第一转轴(312)的外侧套设有同一第一传动带(313)，两组所述第一传动带(313)的中部转动连接有同一第一刮板(314)，所述第一刮板(314)的下端插设有第二刮板(315)，所述第一刮板(314)的下端开设有与第二刮板(315)相互配合的第一插槽(316)，所述第二刮板(315)下端的前后两侧皆滑动连接在底座(1)的下端，所述底座(1)的下端开设有与第二刮板(315)相互配合的第一滑槽(317)。
2.根据权利要求1所述的一种基于重金属污染的污水处理装置，其特征在于：所述底座(1)前侧的左右两端皆插设有推杆(318)，所述底座(1)前侧的左右两端皆开设有与推杆(318)相互配合的第二插槽(319)，所述推杆(318)的后端的固定连接有安装板(320)，所述安装板(320)的上端滑动连接有滑块(321)，所述安装板(320)的上端开设有与滑块(321)相互配合的第二滑槽(322)，所述滑块(321)的上端转动连接有传动杆(323)，所述传动杆(323)的前端固定连接有第二转轴(324)，所述第二转轴(324)转动连接在底座(1)的中部，所述第二转轴(324)的上端固定连接有第一转盘(325)，两组所述第一转盘(325)的外侧套设有同一第二传动带(326)，右侧所述第一转盘(325)的上端固定连接有第一锥形齿轮(327)，所述底座(1)的中部转动连接有第三转轴(328)，所述第三转轴(328)的右端固定连接有第二锥形齿轮(329)，所述第二锥形齿轮(329)和第一锥形齿轮(327)相互啮合，所述第三转轴(328)的左端固定连接有第三锥形齿轮(330)，后侧左端所述第一转轴(312)的后侧固定连接有第四转轴(331)，所述第四转轴(331)的后侧固定连接有第四锥形齿轮(332)，所述第四锥形齿轮(332)和第三锥形齿轮(330)相互啮合。
3.根据权利要求2所述的一种基于重金属污染的污水处理装置，其特征在于：所述底座(1)前侧的左右两端皆插设有收集盒(333)，所述底座(1)前侧的左右两端皆开设有与收集盒(333)相互配合的第三插槽(334)，所述第三插槽(334)和第二插槽(319)相互连通，所述收集盒(333)远离底座(1)中部的一端固定连接有排水管(337)，所述收集盒(333)的中部固定连接有第一把手(338)。
4.根据权利要求3所述的一种基于重金属污染的污水处理装置，其特征在于：所述第三插槽(334)的后侧内壁转动连接有堵塞(335)，所述堵塞(335)的前侧固定连接有弹簧(336)。
5.根据权利要求2所述的一种基于重金属污染的污水处理装置，其特征在于：所述搅拌组件包括电机(511)，所述箱体(2)的右端固定安装有电机(511)，所述电机(511)的输出轴固定连接有第五转轴(512)，所述第五转轴(512)转动连接在箱体(2)的右端，所述第五转轴(512)的左端固定连接有第五锥形齿轮(513)，所述箱体(2)前侧的中部固定连接有两组安装杆(514)，两组所述安装杆(514)的左端转动连接有同一第六转轴(515)，所述第六转轴(515)的上端固定连接有第六锥形齿轮(516)，所述第五锥形齿轮(513)和第六锥形齿轮(516)相互啮合，所述第六转轴(515)的外侧固定连接有多组搅拌叶(517)。
6.根据权利要求5所述的一种基于重金属污染的污水处理装置，其特征在于：所述第六转轴(515)的下端固定连接有第七锥形齿轮(518)，后侧所述安装架(311)的上端转动连接有第七转轴(519)，所述第七转轴(519)的前侧固定连接有第八锥形齿轮(520)，所述第八锥形齿轮(520)和第七锥形齿轮(518)相互啮合，所述第七转轴(519)的后端固定连接有第二转盘(521)，所述第四转轴(331)的前侧固定连接有第三转盘(522)，所述第二转盘(521)和第三转盘(522)的外侧套设有同一第三传动带(523)。
7.根据权利要求1所述的一种基于重金属污染的污水处理装置，其特征在于：所述底座(1)的中部固定连接有挡板(524)，所述挡板(524)的上端开设有多组通孔(525)。
8.根据权利要求5所述的一种基于重金属污染的污水处理装置，其特征在于：所述下药组件包括储料箱(611)，所述箱体(2)前侧的上端固定连接有储料箱(611)，所述储料箱(611)的中部转动连接有第八转轴(618)，所述第八转轴(618)的外侧固定连接有多组隔板(612)，所述第八转轴(618)的右端固定连接有第四转盘(613)，所述第五转轴(512)的右端固定连接有第五转盘(614)，所述第四转盘(613)和第五转盘(614)的外侧套设有同一第四传动带(615)，所述储料箱(611)的上端转动连接有多组盖板(616)，所述盖板(616)的上端固定连接有第二把手(617)。
发明内容
为了克服现有技术的上述缺陷，本发明提供了一种基于重金属污染的污水处理装置，本发明所要解决的技术问题是：在通过化学沉淀法处理重金属污水的过程中，污水中的沉淀物，需要人们在污水处理完后才能对水进行过滤，对反应池中的沉淀物进行回收清理，这种方法浪费时间，反应池每次只能处理一部分的污水，较为麻烦，使得重金属污水处理较慢，不便使用。
为实现上述目的，本发明提供如下技术方案：一种基于重金属污染的污水处理装置，包括底座，所述底座的前侧设置有回收组件，所述底座的上端固定连接有箱体，所述箱体的前后两侧皆固定连接有管道，所述箱体的中部设置有搅拌组件，所述箱体的上端设置有下药组件；
所述回收组件包括安装架，所述底座的前侧固定连接有两组安装架，所述安装架的左右两端皆转动连接有第一转轴，相邻两组所述第一转轴的外侧套设有同一第一传动带，两组所述第一传动带的中部转动连接有同一第一刮板，所述第一刮板的下端插设有第二刮板，所述第一刮板的下端开设有与第二刮板相互配合的第一插槽，所述第二刮板下端的前后两侧皆滑动连接在底座的下端，所述底座的下端开设有与第二刮板相互配合的第一滑槽。
作为本发明的进一步方案：所述底座前侧的左右两端皆插设有推杆，所述底座前侧的左右两端皆开设有与推杆相互配合的第二插槽，所述推杆的后端的固定连接有安装板，所述安装板的上端滑动连接有滑块，所述安装板的上端开设有与滑块相互配合的第二滑槽，所述滑块的上端转动连接有传动杆，所述传动杆的前端固定连接有第二转轴，所述第二转轴转动连接在底座的中部，所述第二转轴的上端固定连接有第一转盘，两组所述第一转盘的外侧套设有同一第二传动带，右侧所述第一转盘的上端固定连接有第一锥形齿轮，所述底座的中部转动连接有第三转轴，所述第三转轴的右端固定连接有第二锥形齿轮，所述第二锥形齿轮和第一锥形齿轮相互啮合，所述第三转轴的左端固定连接有第三锥形齿轮，后侧左端所述第一转轴的后侧固定连接有第四转轴，所述第四转轴的后侧固定连接有第四锥形齿轮，所述第四锥形齿轮和第三锥形齿轮相互啮合。
作为本发明的进一步方案：所述底座前侧的左右两端皆插设有收集盒，所述底座前侧的左右两端皆开设有与收集盒相互配合的第三插槽，所述第三插槽和第二插槽相互连通，所述收集盒远离底座中部的一端固定连接有排水管，所述收集盒的中部固定连接有第一把手。
作为本发明的进一步方案：所述第三插槽的后侧内壁转动连接有堵塞，所述堵塞的前侧固定连接有弹簧。
作为本发明的进一步方案：所述搅拌组件包括电机，所述箱体的右端固定安装有电机，所述电机的输出轴固定连接有第五转轴，所述第五转轴转动连接在箱体的右端，所述第五转轴的左端固定连接有第五锥形齿轮，所述箱体前侧的中部固定连接有两组安装杆，两组所述安装杆的左端转动连接有同一第六转轴，所述第六转轴的上端固定连接有第六锥形齿轮，所述第五锥形齿轮和第六锥形齿轮相互啮合，所述第六转轴的外侧固定连接有多组搅拌叶。
作为本发明的进一步方案：所述第六转轴的下端固定连接有第七锥形齿轮，后侧所述安装架的上端转动连接有第七转轴，所述第七转轴的前侧固定连接有第八锥形齿轮，所述第八锥形齿轮和第七锥形齿轮相互啮合，所述第七转轴的后端固定连接有第二转盘，所述第四转轴的前侧固定连接有第三转盘，所述第二转盘和第三转盘的外侧套设有同一第三传动带。
作为本发明的进一步方案：所述底座的中部固定连接有挡板，所述挡板的上端开设有多组通孔。
作为本发明的进一步方案：所述下药组件包括储料箱，所述箱体前侧的上端固定连接有储料箱，所述储料箱的中部转动连接有第八转轴，所述第八转轴的外侧固定连接有多组隔板，所述第八转轴的右端固定连接有第四转盘，所述第五转轴的右端固定连接有第五转盘，所述第四转盘和第五转盘的外侧套设有同一第四传动带，所述储料箱的上端转动连接有多组盖板，所述盖板的上端固定连接有第二把手。
本发明的有益效果在于：
1、本发明通过设置回收组件，重金属污水在箱体中与化学药剂进行反应，反应出的固体沉淀物，通过第一转轴带动第一传动带，使得第一刮板带动第二刮板不断地将底座的下端的沉淀物刮到第二插槽中，同时第一转轴带动第四转轴，经过第四锥形齿轮、第三锥形齿轮、第三转轴、第二锥形齿轮和第一锥形齿轮的传动，使得第二转轴转动，使得传动杆带动滑块在第二滑槽中滑动，使得推杆前后不断往复运动，将第二插槽中的沉淀物推送到收集盒中，从而使得工作人员可以将污水不断地注入到箱体中反应，重金属污水反应后的沉淀物可以快速地得到回收清理，提高了重金属污水的处理效率，处理更加方便。
2、本发明通过设置搅拌组件和下药组件，在将重金属污水注入箱体中后，通过电机提供的动力，带动第五转轴，使得第五锥形齿轮带动第六锥形齿轮转动，使得第六转轴转动，从而对重金属污水进行搅拌，使得重金属污水与化学药剂快速反应，随着反应的进行，生成沉淀物，通过挡板隔挡，反应后的水从通孔流到箱体的后侧排出，第五转轴转动的同时带动第五转盘，通过第四传动带带动第四转盘，使得第八转轴转动，从而堆放在储料箱中的化学药剂被隔板分成多份，随着隔板的转动分批次掉落到箱体中，从而为重金属污水的处理添加化学药剂，无需工作人员手动添加，使得重金属污水的处理更加方便。
（发明人：杨安齐;阙永强;黄杰祥;谢燚强）
