公布日：2023.11.17
申请日：2023.06.06
分类号：B01D29/11(2006.01)I;B01D29/64(2006.01)I;C02F1/00(2023.01)I;C02F103/20(2006.01)N
摘要
本发明公开了一种养殖废水处理装置，属于废水处理技术领域，包括净化箱，净化箱的顶部设置有可拆卸顶板，可拆卸顶板上设置有若干个进水管，净化箱的底部设置有若干个排水管，所述净化箱的内部设置有过滤机构，过滤机构包括用于对废水起到过滤作用的过滤组件、用于对过滤组件中的过滤结构起到清理作用的清理组件、用于对清理组件起到位置调节作用的第二驱动组件、用于配合第二驱动组件对清理组件起到高度调节作用的第一驱动组件；本发明结构简单，使用时通过过滤网筒对废水进行过滤除杂，并且通过多结构的联动配合，实现对过滤网筒的无死角、快速充分清理，从而不需要用户频繁的拆卸装置进行维护。
权利要求书

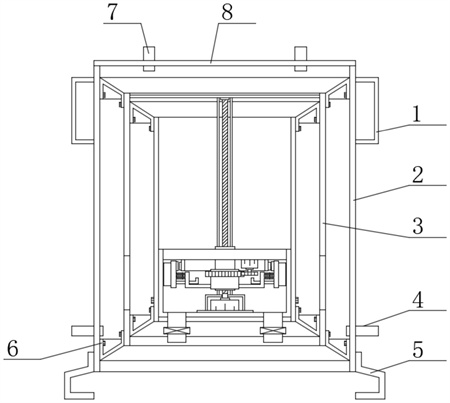

1.一种养殖废水处理装置，包括净化箱，净化箱的顶部设置有可拆卸顶板，可拆卸顶板上设置有若干个进水管，净化箱的底部设置有若干个排水管，其特征在于：所述净化箱的内部设置有过滤机构，过滤机构包括用于对废水起到过滤作用的过滤组件、用于对过滤组件中的过滤结构起到清理作用的清理组件、用于对清理组件起到位置调节作用的第二驱动组件、用于配合第二驱动组件对清理组件起到高度调节作用的第一驱动组件，第一驱动组件设置在过滤组件的内部，第二驱动组件设置在第一驱动组件的底部，第二驱动组件设置在第二驱动组件的底部。
2.根据权利要求1所述的养殖废水处理装置，其特征在于：所述过滤组件包括限位安装管，净化箱的两端设置有用于对限位安装管起到固定作用的第一限位固定罩，限位安装管的内部设置有过滤网筒，限位安装管的两端设置有用于对过滤网筒起到固定作用的第二限位固定罩，限位安装管的底部开设有若干个排水通孔，限位安装管的内部设置有用于对过滤网筒的底部开口端起到封堵作用的封堵底座，封堵底座与过滤网筒固定连接，封堵底座的底部设置有若干个排污管，排污管的底部设置有电磁阀。
3.根据权利要求2所述的养殖废水处理装置，其特征在于：所述第一驱动组件包括第一限位板，第一限位板的上表面设置有第一驱动器，第一驱动器的输出端固定连接有传动丝杆，传动丝杆的顶部转动连接有与限位安装管固定连接的第二限位板，第二限位板的下表面两端设置有限位杆。
4.根据权利要求3所述的养殖废水处理装置，其特征在于：所述第一限位板的上表面固定连接有限位防护罩，限位防护罩与限位杆固定连接。
5.根据权利要求4所述的养殖废水处理装置，其特征在于：所述第二驱动组件包括传动套管，传动套管的顶部固定连接有用于对封堵底座的顶部开口端起到封堵作用的封堵圆盘，传动套管的底部转动连接有限位套管，限位套管的顶部固定连接有从动齿轮，封堵圆盘的下表面设置有若干个第二驱动器，第二驱动器的输出端固定连接有与从动齿轮啮合连接的主动齿轮。
6.根据权利要求5所述的养殖废水处理装置，其特征在于：所述封堵圆盘的下表面中部设置有安装套管，安装套管的侧面环形阵列排布有若干个第一驱动件。
7.根据权利要求6所述的养殖废水处理装置，其特征在于：所述清理组件包括第四限位板，第四限位板的一侧设置有清理刷板，第四限位板的端部设置有用于驱动清理刷板向靠近第四限位板的方向移动的弹性驱动件。
8.根据权利要求7所述的养殖废水处理装置，其特征在于：所述清理刷板朝向第四限位板的一侧设置有若干个用于配合第一驱动件驱动清理刷板向靠近第四限位板的方向移动的第二驱动件。
9.根据权利要求8所述的养殖废水处理装置，其特征在于：所述清理刷板的底部固定连接有与第四限位板滑动连接的第三限位板。
10.根据权利要求1-9任一所述的养殖废水处理装置，其特征在于：所述净化箱的侧面设置有若干个用于起到警示作用的警示器，净化箱的底部设置有若干个支撑脚。
发明内容
本发明的目的在于提供一种养殖废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种养殖废水处理装置，包括净化箱，净化箱的顶部设置有可拆卸顶板，可拆卸顶板上设置有若干个进水管，净化箱的底部设置有若干个排水管，所述净化箱的内部设置有过滤机构，过滤机构包括用于对废水起到过滤作用的过滤组件、用于对过滤组件中的过滤结构起到清理作用的清理组件、用于对清理组件起到位置调节作用的第二驱动组件、用于配合第二驱动组件对清理组件起到高度调节作用的第一驱动组件，第一驱动组件设置在过滤组件的内部，第二驱动组件设置在第一驱动组件的底部，第二驱动组件设置在第二驱动组件的底部。
作为本发明进一步的方案：所述过滤组件包括限位安装管，净化箱的两端设置有用于对限位安装管起到固定作用的第一限位固定罩，限位安装管的内部设置有过滤网筒，限位安装管的两端设置有用于对过滤网筒起到固定作用的第二限位固定罩，限位安装管的底部开设有若干个排水通孔，限位安装管的内部设置有用于对过滤网筒的底部开口端起到封堵作用的封堵底座，封堵底座与过滤网筒固定连接，封堵底座的底部设置有若干个排污管，排污管的底部设置有电磁阀。
作为本发明再进一步的方案：所述第一驱动组件包括第一限位板，第一限位板的上表面设置有第一驱动器，第一驱动器的输出端固定连接有传动丝杆，传动丝杆的顶部转动连接有与限位安装管固定连接的第二限位板，第二限位板的下表面两端设置有限位杆。
作为本发明再进一步的方案：所述第一限位板的上表面固定连接有限位防护罩，限位防护罩与限位杆固定连接。
作为本发明再进一步的方案：所述第二驱动组件包括传动套管，传动套管的顶部固定连接有用于对封堵底座的顶部开口端起到封堵作用的封堵圆盘，传动套管的底部转动连接有限位套管，限位套管的顶部固定连接有从动齿轮，封堵圆盘的下表面设置有若干个第二驱动器，第二驱动器的输出端固定连接有与从动齿轮啮合连接的主动齿轮。
作为本发明再进一步的方案：所述封堵圆盘的下表面中部设置有安装套管，安装套管的侧面环形阵列排布有若干个第一驱动件。
作为本发明再进一步的方案：所述清理组件包括第四限位板，第四限位板的一侧设置有清理刷板，第四限位板的端部设置有用于驱动清理刷板向靠近第四限位板的方向移动的弹性驱动件。
作为本发明再进一步的方案：所述清理刷板朝向第四限位板的一侧设置有若干个用于配合第一驱动件驱动清理刷板向靠近第四限位板的方向移动的第二驱动件。
作为本发明再进一步的方案：所述清理刷板的底部固定连接有与第四限位板滑动连接的第三限位板。
作为本发明再进一步的方案：所述净化箱的侧面设置有若干个用于起到警示作用的警示器，净化箱的底部设置有若干个支撑脚。
与现有技术相比，本发明的有益效果是：本发明结构简单，使用方便，使用时通过过滤网筒对废水进行过滤除杂，并且通过多结构的联动配合，实现对过滤网筒的无死角、快速充分清理，从而不需要用户频繁的拆卸装置进行维护，使废水处理装置的使用更加方便，值得推广和使用。
（发明人：王彦艳;陈振）
