公布日：2024.05.28
申请日：2024.04.23
分类号：C02F1/00(2023.01)I;C02F1/24(2023.01)I;C02F103/14(2006.01)N
摘要

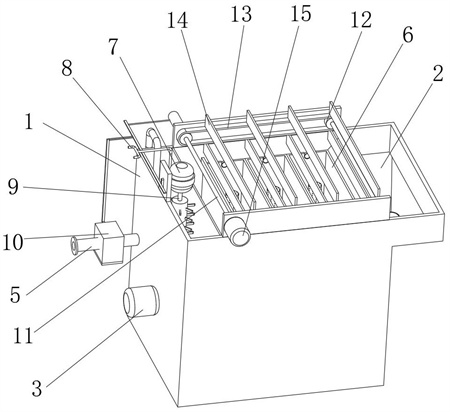

本发明公开了一种油漆污水用的集中处理设备，涉及到污水处理设备领域，其包括污水气浮机，所述污水气浮机的一侧安装有排渣斗，所述污水气浮机的两侧分别安装有清水出管和污水进管。需要说明的是，在本发明实施例中，将污水气浮机进行模块化，废水通过多个处理箱进行处理，可以根据污水处理量的大小，决定放置处理箱的数量，有效地增加了污水气浮机的通用性，从而通过批量生产可以有效地降低生产成本；另外，曝气机的空气通过转接管进入到多个曝气管内，同时搅拌电机在带动搅拌管转动的过程中，还可以进行摆动，实现对废水和药剂的充分搅拌，并且药剂通过多个搅拌支管均匀地洒出，从而使得废水和药剂的反应更加的充分，保证废水的处理效果。
权利要求书
1.一种油漆污水用的集中处理设备，其特征在于，其包括污水气浮机，所述污水气浮机的一侧安装有排渣斗，所述污水气浮机的两侧分别安装有清水出管和污水进管，所述污水气浮机内安装有曝气机和搅拌电机，所述污水气浮机内转动安装有两个动力轴，所述动力轴上安装有两个齿轮，同一侧的两个所述齿轮上套接有链条，两个所述链条上安装有多个用于刮渣的刮渣板，所述污水气浮机的一侧安装有电机，一个所述动力轴连接在所述电机的输出轴上，所述污水气浮机内安装有溢流堰；油漆污水用的集中处理设备还包括污水处理装置，所述污水处理装置安装在所述污水气浮机内，所述污水处理装置用于对污水进行处理；所述污水处理装置包括多个处理箱，所述处理箱内安装有多个曝气管，所述曝气机上连接有转接管，多个所述曝气管均连接在所述转接管上，所述污水气浮机内安装有水泵，所述水泵上连接有抽水管，所述抽水管上连接有多个中转水箱，所述中转水箱上安装有放水管，所述放水管位于所述处理箱内；油漆污水用的集中处理设备还包括搅拌出药装置，所述搅拌出药装置安装在所述污水气浮机上，所述搅拌出药装置用于将药剂与污水进行混合处理；所述搅拌出药装置包括搅拌管，所述搅拌管连接在所述搅拌电机的输出轴上，所述搅拌管的底侧转动安装有中转管，所述中转管上安装有进药管，所述进药管连接在药桶上，所述搅拌管上安装有多个搅拌支管；油漆污水用的集中处理设备还包括进水预处理装置，所述进水预处理装置安装在所述污水气浮机上，所述污水进管安装在所述进水预处理装置上，所述进水预处理装置用于过滤污水中的大尺寸杂质；所述进水预处理装置包括预处理箱，所述污水进管安装在所述预处理箱上，所述预处理箱上安装有连接管，所述连接管连接在所述污水气浮机上，所述预处理箱内安装有用于过滤污水的过滤板；所述污水处理装置还包括多个阻水板，多个所述阻水板分别活动安装在多个所述中转水箱内，所述阻水板用于封闭所述抽水管；所述中转水箱的一侧安装有顶压杆，所述顶压杆与所述处理箱相接触，所述处理箱用于挤压所述顶压杆，驱动所述阻水板脱离所述抽水管；所述阻水板的另一侧开设有回缩槽，所述回缩槽内活动安装有矩形杆，所述矩形杆的一端安装在所述中转水箱的内壁上；所述回缩槽的内壁上安装有回缩弹簧，所述回缩弹簧的另一端安装在所述矩形杆上；所述搅拌出药装置还包括安装板，所述安装板安装在所述污水气浮机上，所述安装板上转动安装有安装架，所述搅拌电机安装在所述安装架上；所述安装板上转动安装有摆动轴，所述安装架安装在所述摆动轴的一端上，所述摆动轴的另一端安装有摆动杆；所述摆动杆的一侧活动安装有驱动架，靠近所述安装板的一个所述动力轴的端部安装有从动柱；所述驱动架活动安装在所述从动柱上，所述从动柱转动驱动所述驱动架移动；所述从动柱上环形倾斜地开设有驱动槽，所述驱动架上安装有转接轴，所述转接轴的一端延伸至所述驱动槽内；所述摆动杆上开设有滑孔，所述驱动架上转动安装有驱动轴，所述驱动轴的一端延伸至所述滑孔内。
2.根据权利要求1所述的一种油漆污水用的集中处理设备，其特征在于，所述处理箱的一侧开设有插孔，所述处理箱的另一侧安装有插管，相邻的一个所述插管插进对应的一个所述插孔内；靠近所述排渣斗的一个所述插管插进所述清水出管，靠近所述污水进管的一个所述处理箱上安装有边板，并插接有密封塞。
3.根据权利要求1所述的一种油漆污水用的集中处理设备，其特征在于，所述过滤板的一侧设有清理架，所述清理架移动用于清理所述过滤板；所述清理架的一侧安装有抽拉架，所述抽拉架安装在所述驱动架上。
4.根据权利要求1所述的一种油漆污水用的集中处理设备，其特征在于，所述预处理箱的底侧活动安装有底板，打开所述底板用于清理所述过滤板。
发明内容
本发明的目的在于提供一种油漆污水用的集中处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种油漆污水用的集中处理设备，其包括污水气浮机，所述污水气浮机的一侧安装有排渣斗，所述污水气浮机的两侧分别安装有清水出管和污水进管，所述污水气浮机内安装有曝气机和搅拌电机，所述污水气浮机内转动安装有两个动力轴，所述动力轴上安装有两个齿轮，同一侧的两个所述齿轮上套接有链条，两个所述链条上安装有多个用于刮渣的刮渣板，所述污水气浮机的一侧安装有电机，一个所述动力轴连接在所述电机的输出轴上，所述污水气浮机内安装有溢流堰；
还包括污水处理装置，所述污水处理装置安装在所述污水气浮机内，所述污水处理装置用于对污水进行处理；所述污水处理装置包括多个处理箱，所述处理箱内安装有多个曝气管，所述曝气机上连接有转接管，多个所述曝气管均连接在所述转接管上，所述污水气浮机内安装有水泵，所述水泵上连接有抽水管，所述抽水管上连接有多个中转水箱，所述中转水箱上安装有放水管，所述放水管位于所述处理箱内；
还包括搅拌出药装置，所述搅拌出药装置安装在所述污水气浮机上，所述搅拌出药装置用于将药剂与污水进行混合处理；所述搅拌出药装置包括搅拌管，所述搅拌管连接在所述搅拌电机的输出轴上，所述搅拌管的底侧转动安装有中转管，所述中转管上安装有进药管，所述进药管连接在药桶上，所述搅拌管上安装有多个搅拌支管；
还包括进水预处理装置，所述进水预处理装置安装在所述污水气浮机上，所述污水进管安装在所述进水预处理装置上，所述进水预处理装置用于过滤污水中的大尺寸杂质；所述进水预处理装置包括预处理箱，所述污水进管安装在所述预处理箱上，所述预处理箱上安装有连接管，所述连接管连接在所述污水气浮机上，所述预处理箱内安装有用于过滤污水的过滤板。
进一步地，在本发明较佳实施例中，所述污水处理装置还包括多个阻水板，多个所述阻水板分别活动安装在多个所述中转水箱内，所述阻水板用于封闭所述抽水管；
所述中转水箱的一侧安装有顶压杆，所述顶压杆与所述处理箱相接触，所述处理箱用于挤压所述顶压杆，驱动所述阻水板脱离所述抽水管。
进一步地，在本发明较佳实施例中，所述阻水板的另一侧开设有回缩槽，所述回缩槽内活动安装有矩形杆，所述矩形杆的一端安装在所述中转水箱的内壁上；
所述回缩槽的内壁上安装有回缩弹簧，所述回缩弹簧的另一端安装在所述矩形杆上。
进一步地，在本发明较佳实施例中，所述处理箱的一侧开设有插孔，所述处理箱的另一侧安装有插管，相邻的一个所述插管插进对应的一个所述插孔内；
靠近所述排渣斗的一个所述插管插进所述清水出管，靠近所述污水进管的一个所述处理箱上安装有边板，并插接有密封塞。
进一步地，在本发明较佳实施例中，所述搅拌出药装置还包括安装板，所述安装板安装在所述污水气浮机上，所述安装板上转动安装有安装架，所述搅拌电机安装在所述安装架上；
所述安装板上转动安装有摆动轴，所述安装架安装在所述摆动轴的一端上，所述摆动轴的另一端安装有摆动杆。
进一步地，在本发明较佳实施例中，所述摆动杆的一侧活动安装有驱动架，靠近所述安装板的一个所述动力轴的端部安装有从动柱；
所述驱动架活动安装在所述从动柱上，所述从动柱转动驱动所述驱动架移动。
进一步地，在本发明较佳实施例中，所述从动柱上环形倾斜地开设有驱动槽，所述驱动架上安装有转接轴，所述转接轴的一端延伸至所述驱动槽内。
进一步地，在本发明较佳实施例中，所述摆动杆上开设有滑孔，所述驱动架上转动安装有驱动轴，所述驱动轴的一端延伸至所述滑孔内。
进一步地，在本发明较佳实施例中，所述过滤板的一侧设有清理架，所述清理架移动用于清理所述过滤板；
所述清理架的一侧安装有抽拉架，所述抽拉架安装在所述驱动架上。
进一步地，在本发明较佳实施例中，所述预处理箱的底侧活动安装有底板，打开所述底板用于清理所述过滤板。
本发明提出的一种油漆污水用的集中处理设备的有益效果是：
在本发明中，通过污水处理装置的设置，将污水气浮机进行模块化，废水通过多个处理箱进行处理，并且曝气机的空气通过转接管进入到多个曝气管内，使得废水内的杂质可以被气泡更加充分地包裹，将杂质进行充分地处理，同时可以根据污水处理量的大小，决定放置处理箱的数量；另外，在对应位置的处理箱安装在污水气浮机内时，使得对应位置的中转水箱连通，将废水注入至对应位置的处理箱内，既可以有效保证污水的处理效果，同时可以对不同量的污水进行充分处理，并且有效地增加了污水气浮机的通用性，从而通过批量生产可以有效地降低生产成本。
进一步地，在本发明中，通过搅拌出药装置的设置，在电机驱动动力轴进行转动时，动力轴带动从动柱转动，从动柱转动通过驱动槽挤压转接轴移动，使得转接轴带动驱动架移动，同时在从动柱转动一周时，通过转接轴带动驱动架往复移动一次，在驱动架来回移动的过程中，带动摆动杆摆动，摆动杆通过摆动轴带动安装架摆动，进而使得安装架带动搅拌电机摆动，搅拌电机在带动搅拌管转动的过程中，还可以进行摆动，从而实现对废水和药剂的充分搅拌，并且药剂通过多个搅拌支管均匀地洒出，使得废水和药剂的反应更加充分，保证废水的处理效果。
更进一步地，在本发明中，通过进水预处理装置的设置，过滤板用于过滤污水中的大尺寸杂质，在驱动架往复移动时，通过抽拉架带动清理架移动，清理架移动对过滤板的表面杂质进行清理，避免过滤板表内附着杂质，造成过滤板无法过滤废水的问题。
（发明人：王继安;王浩堂;翟爱玉;王继磊）
