公布日：2023.11.21
申请日：2023.10.18
分类号：C02F1/52(2023.01)I;B01F27/90(2022.01)I;C02F1/00(2023.01)N;C02F103/20(2006.01)N
摘要
本发明属于废水处理设备技术领域，公开了一种水产养殖农业废水的循环处理设备，包括箱体，箱体内壁之间固定安装有隔板，隔板将箱体内腔分隔为搅拌腔与沉淀腔，所述沉淀腔底部连接有排污筒，所述箱体顶壁固定安装有储料箱，储料箱底端固定安装有延伸至搅拌腔的出料管，出料管底端设置有出料口，所述出料管内设置有与出料口相互配合的自动导排机构，所述自动导排机构包括有密封组件与间歇下料组件，所述排污筒内设置有排污机构，所述排污机构包括有第一密封板、升降组件与单向流通组件，可以控制储料箱内的处理剂等间歇的自动排放至搅拌腔内，使得处理剂与废水充分混合，有效提高废水的处理效果。
权利要求书

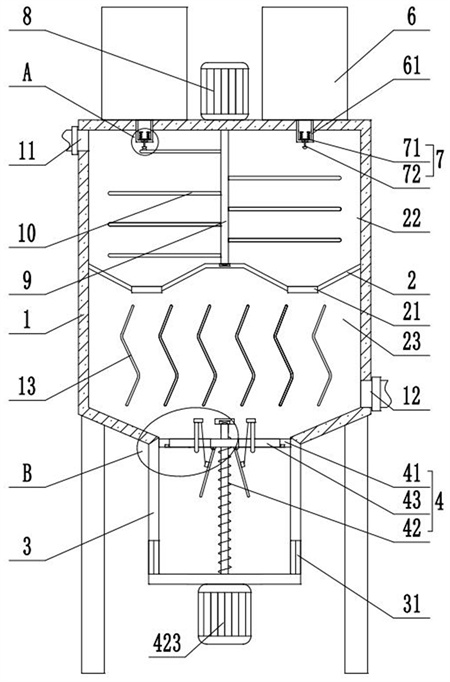

1.一种水产养殖农业废水的循环处理设备，包括箱体，箱体内壁之间固定安装有隔板，隔板将箱体内腔分隔为搅拌腔与沉淀腔，所述隔板表面设置有控制阀，所述箱体侧壁设置有与搅拌腔连通的进水管，所述箱体侧壁设置有与沉淀腔连通的排水管，其特征在于，所述沉淀腔底部连接有排污筒，排污筒侧壁设置有排污阀，所述箱体顶壁固定安装有储料箱，储料箱底端固定安装有延伸至搅拌腔的出料管，出料管底端设置有出料口，所述箱体顶壁固定安装有第二电机，第二电机的输出轴延伸至搅拌腔内并且固定连接有转动杆，所述转动杆表面设置有多组搅拌杆，所述出料管内设置有与出料口相互配合的自动导排机构，所述自动导排机构包括有密封组件与间歇下料组件，所述密封组件位于出料管内并且与出料口相接触，所述密封组件用以对出料口进行密封处理，所述间歇下料组件与密封组件相连接，所述间歇下料组件通过与密封组件相互配合的方式控制出料口等间歇的处于贯通状态，所述排污筒内设置有排污机构，所述排污机构包括有第一密封板、升降组件与单向流通组件，第一密封板与排污筒内壁沿竖直方向滑动连接，所述升降组件位于排污筒内并且与第一密封板相连接，所述升降组件用以控制第一密封板在排污筒内沿竖直方向移动，所述升降组件包括有固定安装在沉淀腔内的横板，横板与排污筒底壁共同转动安装有螺纹杆，所述螺纹杆与第一密封板螺纹连接，螺纹杆底端延伸至排污筒外侧并且连接有第一电机，所述单向流通组件位于第一密封板表面，所述单向流通组件用以控制沉淀腔内的沉淀物穿过第一密封板单向流动至排污筒内，所述单向流通组件包括有开设在第一密封板表面的固定孔，所述第一密封板底壁转动安装有与固定孔相互配合的挡板，所述挡板由磁性材料制成，所述沉淀腔相对的两侧壁共同固定安装有固定板，所述固定板底壁固定安装有连接绳，所述连接绳底端固定安装有与挡板相互配合的第一磁性块，所述第一密封板底壁固定安装有与挡板相互配合的第二磁性块。
2.根据权利要求1所述的一种水产养殖农业废水的循环处理设备，其特征在于，所述密封组件包括有固定安装在出料管内腔的安装板，安装板底壁固定安装有位于出料口两侧的定位杆，定位杆表面滑动安装有与出料口相互配合的第二密封板，安装板底壁固定安装有挤压弹簧，挤压弹簧环绕定位杆并且与第二密封板相连接。
3.根据权利要求2所述的一种水产养殖农业废水的循环处理设备，其特征在于，所述间歇下料组件包括有固定安装在第二密封板底壁的竖杆，竖杆底端穿过出料口延伸至出料管外侧并且固定连接有第一凸起，转动杆表面固定安装有横杆，所述横杆表面固定安装有与第一凸起相互配合的第二凸起。
4.根据权利要求1所述的一种水产养殖农业废水的循环处理设备，其特征在于，所述固定板底壁固定安装有与挡板相互配合的限位柱。
5.根据权利要求1所述的一种水产养殖农业废水的循环处理设备，其特征在于，所述沉淀腔内固定安装有多组并列分布的沉淀板。
发明内容
本发明的目的在于提供一种水产养殖农业废水的循环处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种水产养殖农业废水的循环处理设备，包括箱体，箱体内壁之间固定安装有隔板，隔板将箱体内腔分隔为搅拌腔与沉淀腔，所述隔板表面设置有控制阀，所述箱体侧壁设置有与搅拌腔连通的进水管，所述箱体侧壁设置有与沉淀腔连通的排水管，所述沉淀腔底部连接有排污筒，排污筒侧壁设置有排污阀，所述箱体顶壁固定安装有储料箱，储料箱底端固定安装有延伸至搅拌腔的出料管，出料管底端设置有出料口，所述箱体顶壁固定安装有第二电机，第二电机的输出轴延伸至搅拌腔内并且固定连接有转动杆，所述转动杆表面设置有多组搅拌杆，所述出料管内设置有与出料口相互配合的自动导排机构，所述自动导排机构包括有密封组件与间歇下料组件，所述密封组件位于出料管内并且与出料口相接触，所述密封组件用以对出料口进行密封处理，所述间歇下料组件与密封组件相连接，所述间歇下料组件通过与密封组件相互配合的方式控制出料口等间歇的处于贯通状态，所述排污筒内设置有排污机构，所述排污机构包括有第一密封板、升降组件与单向流通组件，第一密封板与排污筒内壁沿竖直方向滑动连接，所述升降组件位于排污筒内并且与第一密封板相连接，所述升降组件用以控制第一密封板在排污筒内沿竖直方向移动，所述单向流通组件位于第一密封板表面，所述单向流通组件用以控制沉淀腔内的沉淀物穿过第一密封板单向流动至排污筒内。
作为本发明进一步的方案：所述密封组件包括有固定安装在出料管内腔的安装板，安装板底壁固定安装有位于出料口两侧的定位杆，定位杆表面滑动安装有与出料口相互配合的第二密封板，安装板底壁固定安装有挤压弹簧，挤压弹簧环绕定位杆并且与第二密封板相连接。
作为本发明进一步的方案：所述间歇下料组件包括有固定安装在第二密封板底壁的竖杆，竖杆底端穿过出料口延伸至出料管外侧并且固定连接有第一凸起，转动杆表面固定安装有横杆，所述横杆表面固定安装有与第一凸起相互配合的第二凸起。
作为本发明进一步的方案：所述升降组件包括有固定安装在沉淀腔内的横板，横板与排污筒底壁共同转动安装有螺纹杆，所述螺纹杆与第一密封板螺纹连接，螺纹杆底端延伸至排污筒外侧并且连接有第一电机。
作为本发明进一步的方案：所述单向流通组件包括有开设在第一密封板表面的固定孔，所述第一密封板底壁转动安装有与固定孔相互配合的挡板，所述挡板由磁性材料制成，所述沉淀腔相对的两侧壁共同固定安装有固定板，所述固定板底壁固定安装有连接绳，所述连接绳底端固定安装有与挡板相互配合的第一磁性块，所述第一密封板底壁固定安装有与挡板相互配合的第二磁性块。
作为本发明进一步的方案：所述固定板底壁固定安装有与挡板相互配合的限位柱。
作为本发明再进一步的方案：所述沉淀腔内固定安装有多组并列分布的沉淀板。
与现有技术相比，本发明的有益效果是：由密封组件与间歇下料组件相互配合，可以控制储料箱内的处理剂等间歇的自动排放至搅拌腔内，使得处理剂与废水充分混合，有效提高废水的处理效果；升降组件与单向流通组件相互配合，可以便捷的调整第一密封板的位置以及第一密封板的开合状态，可以自动对排污筒内沉淀的杂质进行清理。
（发明人：李琪;张陈文;王磊;罗瑞明）
