公布日：2024.05.28
申请日：2024.04.08
分类号：C02F1/40(2023.01)I;C02F1/52(2023.01)I
摘要
本发明公开了一种含油工业污水的处理装置，涉及工业污水处理技术领域，包括处理筒和加药装置，所述处理筒顶部配设有筒盖；还包括吸油机构、往复运动机构、升降驱动机构和油体回收机构，所述吸油机构设置在处理筒的内部，所述升降驱动机构设置在筒盖上，且伸缩滚动件与升降驱动机构相配合；所述油体回收机构滑动设置在处理筒上。本发明吸油毡纵向往复运动，如此方便吸油毡在污水中上下往复运动，便于有效吸收污水不同深度位置的油液，并且在丝杆套驱动吸油毡上下往复运动过程中，吸油毡不断伸缩，便于充分接触污水中的油液进行吸收，操作便捷，且提升对污水中油液的处理效果。
权利要求书

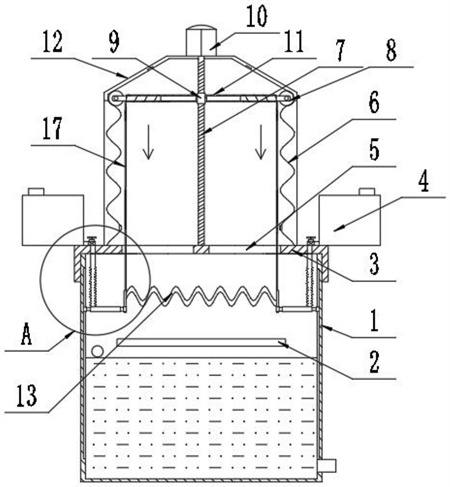

1.一种含油工业污水的处理装置，包括处理筒(1)和加药装置，所述处理筒(1)顶部配设有筒盖(3)；其特征在于，还包括：吸油机构，所述吸油机构设置在处理筒(1)的内部，所述吸油机构包括挤压板(18)和吸油毡(13)，所述挤压板(18)设置有两个，且对称分布在处理筒(1)内，所述吸油毡(13)连接在两个所述挤压板(18)之间，所述吸油毡(13)为波浪状；往复运动机构，所述往复运动机构包括斜导板(12)、波浪状导轨(6)和伸缩滚动件，所述波浪状导轨(6)设置有两个，且对称连接在筒盖(3)两侧，所述斜导板(12)设置有两块，且分别连接在对应波浪状导轨(6)顶部，所述伸缩滚动件配合设置在两个所述波浪状导轨(6)之间，且伸缩滚动件与挤压板(18)配合连接；升降驱动机构，所述升降驱动机构设置在筒盖(3)上，且伸缩滚动件与升降驱动机构相配合；油体回收机构，所述油体回收机构滑动设置在处理筒(1)上，且油体回收机构与升降驱动机构相配合。
2.根据权利要求1所述的一种含油工业污水的处理装置，其特征在于，所述升降驱动机构包括伺服电机(10)、滚珠丝杆(7)和丝杆套(9)，两块所述斜导板(12)的顶部之间连接有横板，所述伺服电机(10)固定安装在横板上，所述滚珠丝杆(7)一端与伺服电机(10)主轴连接，另一端转动连接在筒盖(3)上，所述丝杆套(9)配合连接在滚珠丝杆(7)上，所述伸缩滚动件配合连接在丝杆套(9)外壁上。
3.根据权利要求2所述的一种含油工业污水的处理装置，其特征在于，所述伸缩滚动件包括滚轮(8)、弹性伸缩体和联动架(17)，所述弹性伸缩体设置有两组，且对称分布在丝杆套(9)的两侧，所述滚轮(8)设置有两个，两组所述弹性伸缩体远离丝杆套(9)的一端分别与对应的滚轮(8)连接，且滚轮(8)与对应的波浪状导轨(6)相配合，所述筒盖(3)上开设有条形通口(5)，且条形通口(5)分布有两个，所述联动架(17)设置有两个，且两个所述联动架(17)分别配合贯穿对应的条形通口(5)，且联动架(17)底部与对应的挤压板(18)固定连接，顶部与对应的弹性伸缩体相配合。
4.根据权利要求3所述的一种含油工业污水的处理装置，其特征在于，两组所述弹性伸缩体均包括连接套筒(11)、伸缩滑杆(20)和第一弹簧(19)，所述伸缩滑杆(20)一端滑动穿插在连接套筒(11)内，另一端与对应的滚轮(8)连接，所述连接套筒(11)远离伸缩滑杆(20)的一端与丝杆套(9)连接，所述第一弹簧(19)连接在伸缩滑杆(20)和连接套筒(11)之间，所述联动架(17)顶部连接在伸缩滑杆(20)上。
5.根据权利要求2所述的一种含油工业污水的处理装置，其特征在于，所述油体回收机构包括回收滑盒(2)、弹性牵引绳(28)和定滑轮(21)，所述回收滑盒(2)设置有两个，且分别贯穿处理筒(1)的前后侧壁，两个所述回收滑盒(2)处于处理筒(1)外部的一端与处理筒(1)对应外壁之间均连接有第二弹簧(22)，所述弹性牵引绳(28)设置有两根，且两根所述弹性牵引绳(28)的一端与丝杆套(9)连接，另一端与对应的回收滑盒(2)连接，所述定滑轮(21)设置有两个，且分别固定设置在筒盖(3)的前后两侧，所述弹性牵引绳(28)分别与对应的定滑轮(21)相配合。
6.根据权利要求1所述的一种含油工业污水的处理装置，其特征在于，所述斜导板(12)顶部侧壁上安装有第一行程开关(26)，所述波浪状导轨(6)靠近底部位置设置有第二行程开关(27)，且第一行程开关(26)和第二行程开关(27)均与伺服电机(10)电连接。
7.根据权利要求1所述的一种含油工业污水的处理装置，其特征在于，所述加药装置设置有两组，且分布在筒盖(3)两侧，两组所述加药装置均包括储药箱(4)、连接软管(15)、出料管(23)和伸缩喷料管件；所述储药箱(4)固定设置在筒盖(3)的边缘，所述出料管(23)固定设置在储药箱(4)的底部一侧，所述连接软管(15)连接在出料管(23)的底部，所述伸缩喷料管件设置在连接软管(15)的底部，且伸缩喷料管件还与对应的挤压板(18)配合连接。
8.根据权利要求7所述的一种含油工业污水的处理装置，其特征在于，所述伸缩喷料管件包括主滑管(14)和副滑管(25)，所述副滑管(25)一端与对应的挤压板(18)固定连接，另一端滑动穿插在主滑管(14)内，所述处理筒(1)的内壁上纵向开设有条形滑槽(24)，所述主滑管(14)远离副滑管(25)的一端滑动连接在条形滑槽(24)内，所述主滑管(14)远离副滑管(25)的一端还与对应的连接软管(15)连接。
9.根据权利要求7所述的一种含油工业污水的处理装置，其特征在于，所述出料管(23)上设置有电磁阀(16)。
10.根据权利要求7所述的一种含油工业污水的处理装置，其特征在于，所述连接软管(15)为波纹伸缩软管。
发明内容
本发明的目的在于提供一种含油工业污水的处理装置，以解决现有技术中工业污水处理设备在处理污水中油液时操作不够便捷，且处理效果不够好的技术问题。
本发明所要解决的技术问题可以通过以下技术方案实现：
一种含油工业污水的处理装置，包括处理筒和加药装置，所述处理筒顶部配设有筒盖；还包括：
吸油机构，所述吸油机构设置在处理筒的内部，所述吸油机构包括挤压板和吸油毡，所述挤压板设置有两个，且对称分布在处理筒内，所述吸油毡连接在两个所述挤压板之间，所述吸油毡为波浪状；
往复运动机构，所述往复运动机构包括斜导板、波浪状导轨和伸缩滚动件，所述波浪状导轨设置有两个，且对称连接在筒盖两侧，所述斜导板设置有两块，且分别连接在对应波浪状导轨顶部，所述伸缩滚动件配合设置在两个所述波浪状导轨之间，且伸缩滚动件与挤压板配合连接；
升降驱动机构，所述升降驱动机构设置在筒盖上，且伸缩滚动件与升降驱动机构相配合；
油体回收机构，所述油体回收机构滑动设置在处理筒上，且油体回收机构与升降驱动机构相配合。
作为本发明进一步的方案：所述升降驱动机构包括伺服电机、滚珠丝杆和丝杆套，两块所述斜导板的顶部之间连接有横板，所述伺服电机固定安装在横板上，所述滚珠丝杆一端与伺服电机主轴连接，另一端转动连接在筒盖上，所述丝杆套配合连接在滚珠丝杆上，所述伸缩滚动件配合连接在丝杆套外壁上。
作为本发明进一步的方案：所述伸缩滚动件包括滚轮、弹性伸缩体和联动架，所述弹性伸缩体设置有两组，且对称分布在丝杆套的两侧，所述滚轮设置有两个，两组所述弹性伸缩体远离丝杆套的一端分别与对应的滚轮连接，且滚轮与对应的波浪状导轨相配合，所述筒盖上开设有条形通口，且条形通口分布有两个，所述联动架设置有两个，且两个所述联动架分别配合贯穿对应的条形通口，且联动架底部与对应的挤压板固定连接，顶部与对应的弹性伸缩体相配合。
作为本发明进一步的方案：两组所述弹性伸缩体均包括连接套筒、伸缩滑杆和第一弹簧，所述伸缩滑杆一端滑动穿插在连接套筒内，另一端与对应的滚轮连接，所述连接套筒远离伸缩滑杆的一端与丝杆套连接，所述第一弹簧连接在伸缩滑杆和连接套筒之间，所述联动架顶部连接在伸缩滑杆上。
作为本发明进一步的方案：所述油体回收机构包括回收滑盒、弹性牵引绳和定滑轮，所述回收滑盒设置有两个，且分别贯穿处理筒的前后侧壁，两个所述回收滑盒处于处理筒外部的一端与处理筒对应外壁之间均连接有第二弹簧，所述弹性牵引绳设置有两根，且两根所述弹性牵引绳的一端与丝杆套连接，另一端与对应的回收滑盒连接，所述定滑轮设置有两个，且分别固定设置在筒盖的前后两侧，所述弹性牵引绳分别与对应的定滑轮相配合。
作为本发明进一步的方案：所述斜导板顶部侧壁上安装有第一行程开关，所述波浪状导轨靠近底部位置设置有第二行程开关，且第一行程开关和第二行程开关均与伺服电机电连接。
作为本发明进一步的方案：所述加药装置设置有两组，且分布在筒盖两侧，两组所述加药装置均包括储药箱、连接软管、出料管和伸缩喷料管件；所述储药箱固定设置在筒盖的边缘，所述出料管固定设置在储药箱的底部一侧，所述连接软管连接在出料管的底部，所述伸缩喷料管件设置在连接软管的底部，且伸缩喷料管件还与对应的挤压板配合连接。
作为本发明进一步的方案：所述伸缩喷料管件包括主滑管和副滑管，所述副滑管一端与对应的挤压板固定连接，另一端滑动穿插在主滑管内，所述处理筒的内壁上纵向开设有条形滑槽，所述主滑管远离副滑管的一端滑动连接在条形滑槽内，所述主滑管远离副滑管的一端还与对应的连接软管连接。
作为本发明进一步的方案：所述出料管上设置有电磁阀。
作为本发明进一步的方案：所述连接软管为波纹伸缩软管。
本发明的有益效果：
1、本发明依靠伺服电机驱动滚珠丝杆旋转，从而使得丝杆套带动挤压板和吸油毡纵向往复运动，如此方便吸油毡在污水中上下往复运动，便于有效吸收污水不同深度位置的油液，并且在丝杆套驱动吸油毡上下往复运动过程中，丝杆套通过弹性伸缩件连接的滚轮则沿着设置的波浪状导轨滚动，从而使得弹性伸缩件横向往复伸缩，从而便于带动挤压板横向往复运动，由于吸油毡为波浪状，故在挤压板往复运动过程中可使得吸油毡不断伸缩，便于吸油毡充分接触污水中的油液进行吸收，操作便捷，且提升对污水中油液的处理效果。
2、本发明滚轮沿着波浪状导轨向上滚动至对应位置时，丝杆套正好通过弹性牵引绳牵引拉扯分布的回收滑盒滑至处理筒内部，且处于吸油毡正下方，然后两侧的滚轮沿着对应的斜导板滚动，从而带动分布的挤压板向中间横移靠拢，最终两侧的挤压板将吸油毡充分压扁，从而便于将升起的吸油毡中吸收的油液压出，且落入回收盒内，实现有效回收，并且由于吸油毡疏水效果好，可有效减少回收的油液中水含量。
3、本发明设置的伸缩喷料管件与挤压板连接，且伸缩喷料管件还通过可伸缩的连接软管与储药箱的出料管连通，如此在挤压板上下运动过程中，伸缩喷料管件便同步上下运动，方便引导聚合油液的絮凝剂或者相关药剂充分分散到污水不同深度位置，方便混合，提升对油液处理的效果。
4、本发明伺服电机、滚珠丝杆、丝杆套以及滚轮等运动部件均分布在处理筒外部，可有效避免污水对运动部件造成腐蚀影响，延长装置使用寿命。
（发明人：吴俊勇;付昌乐;王正华）
