公布日：2024.05.28
申请日：2024.04.07
分类号：C02F9/00(2023.01)I;B01D29/64(2006.01)I;C02F1/00(2023.01)N;C02F1/28(2023.01)N;C02F1/44(2023.01)N;C02F1/52(2023.01)N;C02F1/04(2023.01)N
摘要
本发明公开了一种污水处理用分级式净化池，包括设置为无盖结构的净化池主体，所述净化池主体前侧外表面固定安装有控制面板，所述净化池主体内部利用隔板依次分隔成沉淀池、反应池和过滤池，所述沉淀池外部固定安装有用于注入污水的进水管，且所述过滤池前侧固定安装有用于排出净化后水的排水管。该污水处理用分级式净化池，采用新型的结构设计，设置自动加注机构，向沉淀池内部注入污水时，在水浮力的作用下使得浮力块向上移动，从而利用浮力块挤压推动杆，使得推动杆推动活塞板在加注箱内部向上移动，将加注箱中的絮凝剂挤出，此结构可以根据注入污水的水位来自动加入对应量的絮凝剂，实现自动化，节省人员工作量。
权利要求书

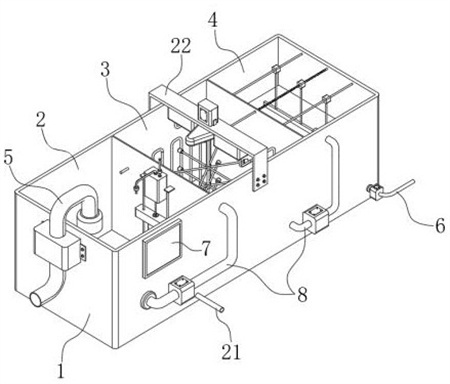

1.一种污水处理用分级式净化池，包括设置为无盖结构的净化池主体（1），所述净化池主体（1）前侧外表面固定安装有控制面板（7），其特征在于，还包括：所述净化池主体（1）内部利用隔板依次分隔成沉淀池（2）、反应池（3）和过滤池（4），所述沉淀池（2）外部固定安装有用于注入污水的进水管（5），且所述过滤池（4）前侧固定安装有用于排出净化后水的排水管（6），并且所述沉淀池（2）、反应池（3）和过滤池（4）之间通过输送管（8）连通；所述沉淀池（2）内部安装有用于自动添加与污水比例对应絮凝剂的自动加注机构，所述自动加注机构包括固定安装在沉淀池（2）内部侧壁的加注箱（9）和固定贯穿安装在加注箱（9）上方的输出管（10）及输入管（11）；所述反应池（3）内部设置有对反应污水加热的加热机构，所述加热机构包括呈弯折状结构的加热管（24）；所述过滤池（4）内部固定安装有对污水进行最终过滤处理的过滤材料（32）；所述输出管（10）和输入管（11）外部均安装有单向阀，且所述加注箱（9）内部贴合滑动安装有活塞板（12），并且所述活塞板（12）下表面固定安装有用于推动其移动的推动杆（13）；所述推动杆（13）与加注箱（9）之间组成贯穿式滑动结构，且所述推动杆（13）底端固定安装有金属制配重块，并且所述推动杆（13）正下方设置有浮力块（14），同时所述浮力块（14）与固定安装在沉淀池（2）内部的导向滑杆（15）之间组成贯穿式滑动结构；所述浮力块（14）下表面固定安装有两根连接绳（16），且所述连接绳（16）另一端穿过转动安装在沉淀池（2）底部的导向滚轮（17）与清理板（18）之间固定连接；所述清理板（18）与沉淀池（2）底部之间组成滑动结构，且所述清理板（18）外表面与沉淀池（2）内部侧壁之间固定安装有复位弹簧（19）；所述反应池（3）上方固定安装有安装架（22），且所述安装架（22）下方转动安装有利用电机驱动的搅拌杆（23），并且所述安装架（22）下表面前后两侧固定安装有储存气囊（25）；所述储存气囊（25）与对应位置的加热管（24）之间组成连通结构，且所述加热管（24）前端伸入沉淀池（2）内部，并且所述搅拌杆（23）上端同轴固定安装有用于对储存气囊（25）挤压的挤压凸轮（26），搅拌杆（23）在转动的过程中带动上端的挤压凸轮（26）同步转动，利用挤压凸轮（26）对两侧的储存气囊（25）进行挤压，此时利用储存气囊（25）带来的压力变化使得沉淀池（2）中的污水在加热管（24）中流动，从而利用沉淀池（2）中污水的预热对反应池（3）进行加热，加快整体的反应速度；所述挤压凸轮（26）下方同轴固定安装有主动锥齿轮（27），且所述主动锥齿轮（27）侧面啮合连接的有从动锥齿轮（28），并且所述从动锥齿轮（28）外部固定安装有与过滤池（4）转动连接的往复丝杆（29）；所述往复丝杆（29）外部贯穿螺纹安装有滑动块（30），且所述滑动块（30）下方固定安装有刮动板（31），并且所述刮动板（31）贴合过滤材料（32）上表面，同时过滤池（4）内部底面固定安装有水质监测器（33）。
2.根据权利要求1所述的一种污水处理用分级式净化池，其特征在于：所述沉淀池（2）内部底面开设有与清理板（18）位置相互对应的收集槽（20），且所述收集槽（20）内部贯穿安装有利用负压清理脏污的负压管（21）。
发明内容
本发明的目的在于提供一种污水处理用分级式净化池，以解决上述背景技术中提出人工添加絮凝剂增加工作量、温度低反应速度减慢的问题。
为实现上述目的，本发明提供如下技术方案：一种污水处理用分级式净化池，包括设置为无盖结构的净化池主体，所述净化池主体前侧外表面固定安装有控制面板，还包括：
所述净化池主体内部利用隔板依次分隔成沉淀池、反应池和过滤池，所述沉淀池外部固定安装有用于注入污水的进水管，且所述过滤池前侧固定安装有用于排出净化后水的排水管，并且所述沉淀池、反应池和过滤池之间通过输送管连通；
所述沉淀池内部安装有用于自动添加与污水比例对应絮凝剂的自动加注机构，所述自动加注机构包括固定安装在沉淀池内部侧壁的加注箱和固定贯穿安装在加注箱上方的输出管及输入管；
所述反应池内部设置有对反应污水加热的加热机构，所述加热机构包括呈弯折状结构的加热管；
所述过滤池内部固定安装有对污水进行最终过滤处理的过滤材料，所述过滤材料由上至下共设置有过滤网、吸附填料和返渗膜三层。
优选的，所述输出管和输入管外部均安装有单向阀，且所述加注箱内部贴合滑动安装有活塞板，并且所述活塞板下表面固定安装有用于推动其移动的推动杆。
优选的，所述推动杆与加注箱之间组成贯穿式滑动结构，且所述推动杆底端固定安装有金属制配重块，并且所述推动杆正下方设置有浮力块，同时所述浮力块与固定安装在沉淀池内部的导向滑杆之间组成贯穿式滑动结构。
优选的，所述浮力块下表面固定安装有两根连接绳，且所述连接绳另一端穿过转动安装在沉淀池底部的导向滚轮与清理板之间固定连接。
优选的，所述清理板与沉淀池底部之间组成滑动结构，且所述清理板外表面与沉淀池内部侧壁之间固定安装有复位弹簧。
优选的，所述沉淀池内部底面开设有与清理板位置相互对应的收集槽，且所述收集槽内部贯穿安装有利用负压清理脏污的负压管。
优选的，所述反应池上方固定安装有安装架，且所述安装架下方转动安装有利用电机驱动的搅拌杆，并且所述安装架下表面前后两侧固定安装有储存气囊。
优选的，所述储存气囊与对应位置的加热管之间组成连通结构，且所述加热管前端伸入沉淀池内部，并且所述搅拌杆上端同轴固定安装有用于对储存气囊挤压的挤压凸轮。
优选的，所述挤压凸轮下方同轴固定安装有主动锥齿轮，且所述主动锥齿轮侧面啮合连接的有从动锥齿轮，并且所述从动锥齿轮外部固定安装有与过滤池转动连接的往复丝杆。
优选的，所述往复丝杆外部贯穿螺纹安装有滑动块，且所述滑动块下方固定安装有刮动板，并且所述刮动板贴合过滤材料上表面，同时过滤池内部底面固定安装有水质监测器。
与现有技术相比，本发明的有益效果是：该污水处理用分级式净化池，采用新型的结构设计，其具体内容如下：
1、设置自动加注机构，向沉淀池内部注入污水时，在水浮力的作用下使得浮力块向上移动，从而利用浮力块挤压推动杆，使得推动杆推动活塞板在加注箱内部向上移动，将加注箱中的絮凝剂挤出，此结构可以根据注入污水的水位来自动加入对应量的絮凝剂，实现自动化，节省人员工作量；
进一步的，浮力块在向上移动的过程中通过其下表面固定安装的连接绳带动清理板在沉淀池内部滑动，从而将沉淀池底部积攒的脏污刮入收集槽内部进行储存，之后利用负压管产生的负压可以将收集槽中储存的脏污一次性抽出，简化工作人员清理沉淀池内部的操作。
2、经过沉淀的污水进入反应池中时与内部的化学药剂反应，从而去除其中的有害物质，反应的过程中电机带动搅拌杆转动，使得融合更加充分，并且搅拌杆在转动的过程中带动挤压凸轮转动，利用挤压凸轮对储存气囊进行挤压，利用压力使得沉淀池中的污水在加热管中流动，从而利用沉淀池中的污水预热对反应池加热（工厂中的污水大多数是具有一定热量的），加快整体的反应速度；
进一步的，挤压凸轮在转动的过程中带动其下方的主动锥齿轮转动，从而使得与主动锥齿轮啮合连接的从动锥齿轮带动往复丝杆转动，往复丝杆在转动的过程中通过其外部贯穿螺纹安装的滑动块带动刮动板左右移动，清理过滤材料表面的杂质，避免堵塞；
更进一步的，过滤材料设置为三层结构，利用过滤网、吸附填料和返渗膜逐步进行过滤，充分过滤出污水中的杂质，并且过滤池内部安装水质监测器，可以实时监测处理后污水的指标。
（发明人：余冬元;闫伟伟）
