高新油页岩废水净化装置

发布时间:2024-11-26 11:04:40  中国污水处理工程网

公布日:2023.11.17

申请日:2023.10.17

分类号:C02F9/00(2023.01)I;C02F1/40(2023.01)N;C02F1/38(2023.01)N;C02F1/00(2023.01)N;C02F1/28(2023.01)N

摘要

本发明涉及油页岩废水处理技术领域,具体涉及一种油页岩废水净化设备,包括有废水进水管、连接在废水进水管外壁上部的固定环、转动内筒、固定内筒和固定外筒等,固定环上转动连接有套在废水进水管外部的转动内筒,固定环底部连接有套在转动内筒外部的固定内筒和套在固定内筒外部的固定外筒。本发明的转动内筒顺时针转动使通入的废水分层,升降过滤框往上浮起,滤孔阻挡大颗粒固体物质,油通过上排油管和下排油管分两次排出,环形吸附板上的活性炭吸附水中的油和小颗粒固体物质,净水通过排水管排出,通过升降过滤框和环形吸附板有效阻挡固体物质和油混入排出的水中,从而有效地将水、油和固体物质分离出来,提高废水的分离率。


权利要求书

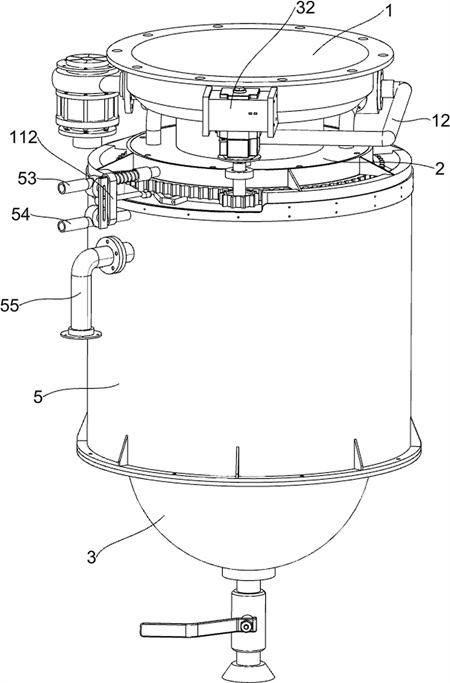

1.一种油页岩废水净化设备,包括有废水进水管(1)、连接在废水进水管(1)外壁上部的固定环(2)、转动内筒(3)和用于驱动转动内筒(3)转动的驱动组件,固定环(2)上转动连接有套在废水进水管(1)外部的转动内筒(3),其特征是,还包括有固定内筒(4)、固定外筒(5)、连接板(6)、环形吸附板(7)、导向环(8)、升降过滤框(9)和排料管道,转动内筒(3)上部开有若干个通孔(31),固定环(2)底部连接有套在转动内筒(3)外部的固定内筒(4)和套在固定内筒(4)外部的固定外筒(5),固定外筒(5)底部栓接有与转动内筒(3)密封接触的连接板(6),固定内筒(4)内部连接有位于转动内筒(3)外部的环形吸附板(7),环形吸附板(7)上设有活性炭,环形吸附板(7)的位置低于通孔(31),转动内筒(3)内部间隔连接有若干个导向环(8),导向环(8)上周向间隔滑动连接有若干个升降过滤框(9),废水分离后的油、水以及固体物质通过排料管道排出;升降过滤框(9)中部均设有开有若干个滤孔的导料部(91),升降过滤框(9)中部均开有一对冲洗口(92),升降过滤框(9)上均设有空心浮块,升降过滤框(9)浸在水中时通过空心浮块浮起并使冲洗口(92)被导向环(8)堵住;排料管道包括有排泥管、上排油管(53)、下排油管(54)和排水管(55),转动内筒(3)底部中心处设有排泥管,固定环(2)上连接有与转动内筒(3)连通的上排油管(53),固定内筒(4)上部连接有下排油管(54),固定外筒(5)上部连接有一端位于固定外筒(5)和固定内筒(4)之间的排水管(55),下排油管(54)一端位于固定内筒(4)和转动内筒(3)之间,下排油管(54)另一端位于固定外筒(5)外部,下排油管(54)和上排油管(53)进油口(52)的位置均高于通孔(31;转动内筒(3)、固定内筒(4)、固定外筒(5)和连接板(6)之间形成U形通道(51),净水通过U形通道(51)往排水管(55)排出。

2.如权利要求1所述的一种油页岩废水净化设备,其特征是,下排油管(54)和上排油管(53)的进油口(52)均朝上设置,以减少水进入进油口(52)的量。

3.如权利要求1所述的一种油页岩废水净化设备,其特征是,驱动组件包括有伺服电机(32)、齿轮(33)和齿环(34),废水进水管(1)外部连接有伺服电机(32),转动内筒(3)外部上侧连接有位于固定内筒(4)外部的齿环(34),伺服电机(32)的输出轴上连接有与齿环(34)啮合的齿轮(33)。

4.如权利要求1所述的一种油页岩废水净化设备,其特征是,还包括有螺旋过滤机构,螺旋过滤机构包括有螺旋板(101)和环形过滤框(102),转动内筒(3)外部连接有位置低于通孔(31)的螺旋板(101),连接板(6)顶部连接有位于U形通道(51)底部的环形过滤框(102),环形过滤框(102)上间隔开有若干个圆台孔(103)。

5.如权利要求4所述的一种油页岩废水净化设备,其特征是,圆台孔(103)分为内圈部分和外圈部分,圆台孔(103)开口从上往下逐渐减小,以减小环形过滤框(102)内小颗粒固体物质往上排出的速度。

6.如权利要求5所述的一种油页岩废水净化设备,其特征是,还包括有间歇排油机构,间歇排油机构包括有斜块(111)、导向架(112)、挡块(113)、阀门(114)和凸块(115),转动内筒(3)外部上侧周向间隔连接有若干个设有斜面的斜块(111),上排油管(53)和下排油管(54)内部均通过转轴连接有阀门(114),转轴上均连接有偏离转轴圆心的凸块(115),上排油管(53)和下排油管(54)之间滑动连接有通过弹簧复位的导向架(112),导向架(112)上开有导向孔,凸块(115)均位于导向孔内,斜块(111)转动会间歇地与导向架(112)接触,以通过斜面挤压导向架(112),上排油管(53)和下排油管(54)内部均连接有挡块(113),挡块(113)均挡在阀门(114)一侧。

7.如权利要求6所述的一种油页岩废水净化设备,其特征是,还包括有冲洗管(12),固定环(2)上间隔连接有若干根伸入转动内筒(3)内部的冲洗管(12),冲洗管(12)通过水泵将水通入转动内筒(3)内,冲洗管(12)底端均与导料部(91)一一纵向对齐,导向环(8)顶面呈波浪状,导向环(8)顶面靠近升降过滤框(9)的位置凹下,导料部(91)中部凸起,以使小颗粒固体物质从冲洗口(92)冲下。

发明内容

为了解决上述背景技术中提出的问题,本发明的目的是提供一种能够提高分离率的油页岩废水净化设备。

技术方案为:一种油页岩废水净化设备,包括有废水进水管、连接在废水进水管外壁上部的固定环、转动内筒和用于驱动转动内筒转动的驱动组件,固定环上转动连接有套在废水进水管外部的转动内筒,还包括有固定内筒、固定外筒、连接板、环形吸附板、导向环、升降过滤框和排料管道,转动内筒上部开有若干个通孔,固定环底部连接有套在转动内筒外部的固定内筒和套在固定内筒外部的固定外筒,固定外筒底部栓接有与转动内筒密封接触的连接板,固定内筒内部连接有位于转动内筒外部的环形吸附板,环形吸附板上设有活性炭,环形吸附板的位置低于通孔,转动内筒内部间隔连接有若干个导向环,导向环上周向间隔滑动连接有若干个升降过滤框,废水分离后的油、水以及固体物质通过排料管道排出。

作为上述方案的改进,升降过滤框中部均设有开有若干个滤孔的导料部,升降过滤框中部均开有一对冲洗口,升降过滤框上均设有空心浮块,升降过滤框浸在水中时通过空心浮块浮起并使冲洗口被导向环堵住。

作为上述方案的改进,排料管道包括有排泥管、上排油管、下排油管和排水管,转动内筒底部中心处设有排泥管,固定环上连接有与转动内筒连通的上排油管,固定内筒上部连接有下排油管,固定外筒上部连接有一端位于固定外筒和固定内筒之间的排水管,下排油管一端位于固定内筒和转动内筒之间,下排油管另一端位于固定外筒外部,下排油管和上排油管进油口的位置均高于通孔。

作为上述方案的改进,下排油管和上排油管的进油口均朝上设置,以减少水进入进油口的量。

作为上述方案的改进,转动内筒、固定内筒、固定外筒和连接板之间形成U形通道,净水通过U形通道往排水管排出。

作为上述方案的改进,驱动组件包括有伺服电机、齿轮和齿环,废水进水管外部连接有伺服电机,转动内筒外部上侧连接有位于固定内筒外部的齿环,伺服电机的输出轴上连接有与齿环啮合的齿轮。

作为上述方案的改进,还包括有螺旋过滤机构,螺旋过滤机构包括有螺旋板和环形过滤框,转动内筒外部连接有位置低于通孔的螺旋板,连接板顶部连接有位于U形通道底部的环形过滤框,环形过滤框上间隔开有若干个圆台孔。

作为上述方案的改进,圆台孔分为内圈部分和外圈部分,圆台孔开口从上往下逐渐减小,以减小环形过滤框内小颗粒固体物质往上排出的速度。

作为上述方案的改进,还包括有间歇排油机构,间歇排油机构包括有斜块、导向架、挡块、阀门和凸块,转动内筒外部上侧周向间隔连接有若干个设有斜面的斜块,上排油管和下排油管内部均通过转轴连接有阀门,转轴上均连接有偏离转轴圆心的凸块,上排油管和下排油管之间滑动连接有通过弹簧复位的导向架,导向架上开有导向孔,凸块均位于导向孔内,斜块转动会间歇地与导向架接触,以通过斜面挤压导向架,上排油管和下排油管内部均连接有挡块,挡块均挡在阀门一侧。

作为上述方案的改进,还包括有冲洗管,固定环上间隔连接有若干根伸入转动内筒内部的冲洗管,冲洗管通过水泵将水通入转动内筒内,冲洗管底端均与导料部一一纵向对齐,导向环顶面呈波浪状,导向环顶面靠近升降过滤框的位置凹下,导料部中部凸起,以使小颗粒固体物质从冲洗口冲下。

本发明具有以下优点:1、本发明的转动内筒顺时针转动使通入的废水分层,升降过滤框往上浮起,滤孔阻挡大颗粒固体物质,油通过上排油管和下排油管分两次排出,环形吸附板上的活性炭吸附水中的油和小颗粒固体物质,净水通过排水管排出,通过升降过滤框和环形吸附板有效阻挡固体物质和油混入排出的水中,从而有效地将水、油和固体物质分离出来,提高废水的分离率。

2、本发明的转动内筒和螺旋板顺时针转动时,螺旋板将水往下输送,水和小颗粒固体物质通过内圈的圆台孔流入环形过滤框内,水再从外圈的圆台孔往上流出,圆台孔能够减缓固体颗粒往上排出的速度,使得水中的小颗粒固体物质留在环形过滤框内,从而进一步阻挡固体物质混入排出的水中,提高废水的分离率。

3、本发明的转动内筒和斜块顺时针转动时,斜块间歇性地推动导向架,使得阀门间歇性地打开,从而使油间歇性地排出,减缓油的排出速度,进一步减少水混入排出的油中,提高分离率。

4、本发明的升降过滤框不再浸在水中时,升降过滤框下移复位,冲洗口打开,通过水泵使水从冲洗管冲向导料部,从而使残留的固体物质从冲洗口冲下,方便对转动内筒进行清洗。

(发明人:王慧;杨沫;潘大东;陈海峰;金明昊;金彦明)
