公布日:2024.05.14
申请日:2024.04.11
分类号:C02F1/40(2023.01)I;C02F103/32(2006.01)N
摘要
本发明涉及污水处理技术领域,具体公开了一种食品生产污水净化装置,包括:处理槽;支撑组件,每侧的支撑组件均包括转动连接的外侧支撑件和内侧盘,两个内侧盘之间连接有主轴,外侧支撑件上设有分别围绕主轴分布的调向齿和蓄力齿;打捞组件,包括多个围绕主轴均匀分布的捞斗,捞斗具有多个过水孔,捞斗长度方向的两端设有转轴,转轴与其对应侧的转动盘转动连接,转轴上设有第一齿轮和第二齿轮,第一齿轮能够与调向齿啮合,第二齿轮与转轴之间设有涡卷弹簧,第二齿轮能够与蓄力齿啮合;限制组件,用于限制转轴自由转动;收集箱,具有朝向打捞组件的倾倒口。该食品生产污水净化装置避免过水孔堵塞,减少维护成本和人力投入。
权利要求书

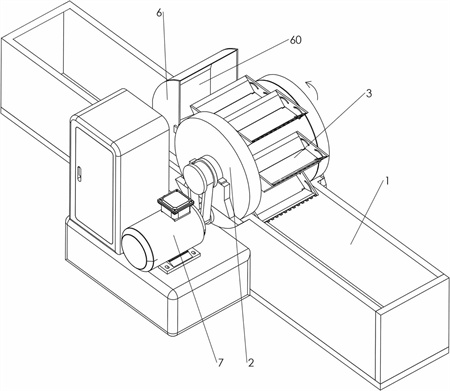

1.一种食品生产污水净化装置,其特征在于,包括:处理槽(1),所述处理槽(1)外设有电机(7),所述电机(7)用于驱动主轴(20)转动;支撑组件(2),镜像设置于所述处理槽(1)长度的两侧,每侧的所述支撑组件(2)均包括转动连接的外侧支撑件和内侧盘(22),所述外侧支撑件与所述处理槽(1)固定,两个所述内侧盘(22)之间连接有主轴(20),所述外侧支撑件上设有分别围绕所述主轴(20)分布的调向齿(241)和蓄力齿(242);所述外侧支撑件包括固定连接的外侧盘(23)和固定环(24),所述支撑组件(2)还包括与所述主轴(20)固定连接的盖盘(21),所述盖盘(21)位于所述内侧盘(22)背离所述外侧盘(23)的一侧,所述盖盘(21)与所述内侧盘(22)之间具有第一空腔(25),所述内侧盘(22)与所述外侧盘(23)之间具有第二空腔(26),所述固定环(24)围绕所述盖盘(21)和所述内侧盘(22)的外周侧设置;打捞组件(3),位于两个所述支撑组件(2)之间,所述打捞组件(3)包括多个围绕所述主轴(20)均匀分布的捞斗(30),所述捞斗(30)具有多个过水孔(32),所述捞斗(30)长度方向的两端设有转轴(31),所述转轴(31)与其对应侧的所述内侧盘(22)转动连接,所述转轴(31)上设有第一齿轮(311)和第二齿轮(312),所述第一齿轮(311)能够与所述调向齿(241)啮合,所述第二齿轮(312)与所述转轴(31)之间设有涡卷弹簧(313),所述第二齿轮(312)能够与所述蓄力齿(242)啮合;捞斗(30)将漂浮物捞起并跟随内侧盘(22)转动至大致水平状态后,随着其跟随内侧盘(22)继续转动,捞斗(30)将从大致水平状态逐渐偏转倾斜,为避免捞斗(30)出现较大程度倾斜致使捞斗(30)捞起的漂浮物从捞斗(30)中掉落,捞斗(30)在跟随内侧盘(22)继续转动的过程中,第一齿轮(311)能够间歇性与调向齿(241)啮合,通过调向齿(241)拨动第一齿轮(311),使第一齿轮(311)带动转轴(31)和捞斗(30)往与内侧盘(22)转动方向相反的方向转动,对捞斗(30)跟随内侧盘(22)转动产生的偏转角度进行反向补偿校正,使捞斗(30)保持在大致水平状态;捞斗(30)保持在大致水平状态跟随内侧盘(22)转动的过程中,第二齿轮(312)能够与蓄力齿(242)啮合,并通过蓄力齿(242)拨动第二齿轮(312),使涡卷弹簧(313)积蓄一定的弹性势能,用于在捞斗(30)跟随内侧盘(22)转动至倾倒口(60)处释放,使捞斗(30)瞬间快速转动,将其中的漂浮物扣入倾倒口(60);限制组件(4),设于所述内侧盘(22)上,用于限制所述转轴(31)自由转动,所述限制组件(4)的数量为多个,并与所述转轴(31)一一对应设置,所述限制组件(4)包括固定杆(40)和伸缩杆(41),所述固定杆(40)固定在所述内侧盘(22)上,所述伸缩杆(41)的一端与所述固定杆(40)转动连接,所述伸缩杆(41)的另一端呈曲面,并伸入所述第一齿轮(311)的齿槽,所述固定杆(40)与所述伸缩杆(41)之间设有第一弹性件(42);还包括解锁组件,所述解锁组件包括两个拨杆(50),所述内侧盘(22)上开设有多个通槽(220),并与所述限制组件(4)一一对应设置,两个所述拨杆(50)设在所述外侧支撑件上,所述拨杆(50)与所述外侧支撑件之间设有第二弹性件(51),所述内侧盘(22)转动时,所述拨杆(50)能够伸出所述通槽(220),并推动所述伸缩杆(41),使所述伸缩杆(41)从所述第一齿轮(311)的齿槽中脱离,其中一个拨杆(50)靠近倾倒口(60)处,另一个拨杆(50)位于主轴(20)的下方,捞斗(30)跟随内侧盘(22)转动至倾倒口(60)处时,涡卷弹簧(313)积蓄的能量需要释放,此时内侧盘(22)转动至倾倒口(60)处的拨杆(50)伸出通槽(220),并推动伸缩杆(41),使伸缩杆(41)从第一齿轮(311)的齿槽中脱离,将涡卷弹簧(313)与转轴(31)的连接端解锁至可自由转动的状态,并且由于第二齿轮(312)与蓄力齿(242)保持啮合,涡卷弹簧(313)积蓄的能量得到释放,从而使转轴(31)带动捞斗(30)由大致水平状态往倾倒口(60)的方向瞬间快速转动,将其中的漂浮物猛地扣入倾倒口(60);收集箱(6),设于所述处理槽(1)上,所述收集箱(6)具有朝向所述打捞组件(3)的倾倒口(60),所述收集箱(6)的底部与出料管(62)连通,所述收集箱(6)在所述倾倒口(60)宽度方向的两侧设有两个倾倒板(61),所述倾倒板(61)具有由所述收集箱(6)往所述打捞组件(3)方向向下倾斜的斜面,用于与所述捞斗(30)的开口端抵接。
2.根据权利要求1所述的一种食品生产污水净化装置,其特征在于,所述捞斗(30)包括底板(301)、两个侧板(302)和两个端板(303),两个所述侧板(302)分别位于所述底板(301)长度方向的两侧,并与所述底板(301)转动连接,所述底板(301)与所述侧板(302)之间设有扭簧,两个所述端板(303)分别位于所述底板(301)长度方向的两端,并与所述底板(301)固定连接。
3.根据权利要求2所述的一种食品生产污水净化装置,其特征在于,还包括挤水组件,所述挤水组件的数量为多个,并与所述转轴(31)一一对应设置,所述挤水组件包括第三齿轮(813)、第四齿轮(814)、第五齿轮(825)和线轮(826),所述第三齿轮(813)和所述第四齿轮(814)分别套设在第一轴(81)上,并与所述第一轴(81)固定连接,所述第一轴(81)可转动的设置在所述第一齿轮(311)上,所述第五齿轮(825)和所述线轮(826)分别套设在第二轴(82)上,并与所述第二轴(82)固定连接,所述第五齿轮(825)与所述第四齿轮(814)啮合,所述外侧支撑件上还设有围绕所述主轴(20)分布的挤水齿(243),所述第三齿轮(813)能够与所述挤水齿(243)啮合,所述线轮(826)上缠绕有两个控制线(8260),两个所述控制线(8260)的一端均与所述第二轴(82)固定连接,两个所述控制线(8260)的另一端分别与两个所述侧板(302)固定连接。
4.根据权利要求3所述的一种食品生产污水净化装置,其特征在于,两个所述控制线(8260)分别通过滑杆(3020)与其对应侧的所述侧板(302)固定连接,所述端板(303)上开设有用于放置所述滑杆(3020)的弧形槽(3030)。
5.根据权利要求4所述的一种食品生产污水净化装置,其特征在于,所述端板(303)上的两个所述弧形槽(3030)相互靠近的一端分别设有斜面。
发明内容
本发明提供一种食品生产污水净化装置,旨在解决相关技术中食品生产污水净化装置存在的容易造成格栅的堵塞,运维成本和人力投入较高的问题。
本发明的一种食品生产污水净化装置,包括:处理槽;支撑组件,镜像设置于所述处理槽长度的两侧,每侧的所述支撑组件均包括转动连接的外侧支撑件和内侧盘,所述外侧支撑件与所述处理槽固定,两个所述内侧盘之间连接有主轴,所述外侧支撑件上设有分别围绕所述主轴分布的调向齿和蓄力齿;打捞组件,位于两个所述支撑组件之间,所述打捞组件包括多个围绕所述主轴均匀分布的捞斗,所述捞斗具有多个过水孔,所述捞斗长度方向的两端设有转轴,所述转轴与其对应侧的所述内侧盘转动连接,所述转轴上设有第一齿轮和第二齿轮,所述第一齿轮能够与所述调向齿啮合,所述第二齿轮与所述转轴之间设有涡卷弹簧,所述第二齿轮能够与所述蓄力齿啮合;限制组件,设于所述内侧盘上,用于限制所述转轴自由转动;收集箱,设于所述处理槽上,所述收集箱具有朝向所述打捞组件的倾倒口,所述收集箱的底部与出料管连通。
优选的,所述限制组件的数量为多个,并与所述转轴一一对应设置,所述限制组件包括固定杆和伸缩杆,所述固定杆固定在所述内侧盘上,所述伸缩杆的一端与所述固定杆转动连接,所述伸缩杆的另一端呈曲面,并伸入所述第一齿轮的齿槽,所述固定杆与所述伸缩杆之间设有第一弹性件。
优选的,还包括解锁组件,所述解锁组件包括两个拨杆,所述内侧盘上开设有多个通槽,并与所述限制组件一一对应设置,两个所述拨杆设在所述外侧支撑件上,所述拨杆与所述外侧支撑件之间设有第二弹性件,所述内侧盘转动时,所述拨杆能够伸出所述通槽,并推动所述伸缩杆,使所述伸缩杆从所述第一齿轮的齿槽中脱离。
优选的,所述处理槽外设有电机,所述电机用于驱动所述主轴转动。
优选的,所述收集箱在所述倾倒口宽度方向的两侧设有两个倾倒板,所述倾倒板具有由所述收集箱往所述打捞组件方向向下倾斜的斜面,用于与所述捞斗的开口端抵接。
优选的,所述外侧支撑件包括固定连接的外侧盘和固定环,所述支撑组件还包括与所述主轴固定连接的盖盘,所述盖盘位于所述内侧盘背离所述外侧盘的一侧,所述盖盘与所述内侧盘之间具有第一空腔,所述内侧盘与所述外侧盘之间具有第二空腔,所述固定环围绕所述盖盘和所述内侧盘的外周侧设置。
优选的,所述捞斗包括底板、两个侧板和两个端板,两个所述侧板分别位于所述底板长度方向的两侧,并与所述底板转动连接,所述底板与所述侧板之间设有扭簧,两个所述端板分别位于所述底板长度方向的两端,并与所述底板固定连接。
优选的,还包括挤水组件,所述挤水组件的数量为多个,并与所述转轴一一对应设置,所述挤水组件包括第三齿轮、第四齿轮、第五齿轮和线轮,所述第三齿轮和所述第四齿轮分别套设在第一轴上,并与所述第一轴固定连接,所述第一轴可转动的设置在所述第一齿轮上,所述第五齿轮和所述线轮分别套设在第二轴上,并与所述第二轴固定连接,所述第五齿轮与所述第四齿轮啮合,所述外侧支撑件上还设有围绕所述主轴分布的挤水齿,所述第三齿轮能够与所述挤水齿啮合,所述线轮上缠绕有两个控制线,两个所述控制线的一端均与所述第二轴固定连接,两个所述控制线的另一端分别与两个所述侧板固定连接。
优选的,两个所述控制线分别通过滑杆与其对应侧的所述侧板固定连接,所述端板上开设有用于放置所述滑杆的弧形槽。
优选的,所述端板上的两个所述弧形槽相互靠近的一端分别设有斜面。
采用了上述技术方案,本发明的有益效果为:通过在处理槽的上方设置跟随内侧盘转动的捞斗,并通过蓄力齿和调向齿对捞斗的状态进行调节,从而对处理槽中的大量纤维、残渣等漂浮物进行自动捞起和排放,并且能够通过捞斗与收集箱之间的磕碰动作,使得过水孔处的漂浮物松动,与过水孔脱离,将过水孔处的漂浮物磕入收集箱中,避免过水孔堵塞,从而减少维护成本和人力投入。
(发明人:牛志敏;李福义;姜冠虎;侣丽莎)
