公布日：2023.11.07
申请日：2023.07.07
分类号：C02F11/127(2019.01)I;C02F11/18(2006.01)I;C02F11/00(2006.01)I
摘要
本发明公开了一种污泥无害化处理设备，包括输送箱，所述输送箱顶部的一侧固定连接有支撑板，且支撑板的表面固定连接有第四电机，所述第四电机的输出轴固定连接有壳体。本发明设置了第三电机和离心筒，可达到对污泥进行脱水处理的目的，设置了第四电机，可将壳体的顶部转动到下方，设置了推板和第二电动伸缩杆，可将离心筒内脱水后的污泥推出，设置了第二输送辊、金属导热板、加热板、连接座、第一输送辊、传送带、第一电动伸缩杆、压辊、预留槽和第一电机，可对脱水后的污泥进行自动输送处理，并可对金属导热板以及整个输送箱内部空间进行加热处理，还可将脱水后的污泥挤压成不同厚度的板状。
权利要求书

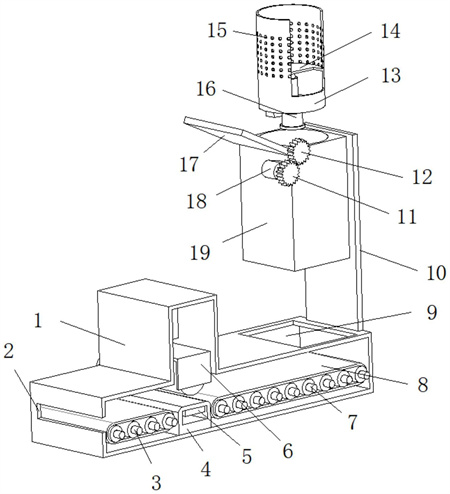

1.一种污泥无害化处理设备，包括输送箱(1)，其特征在于：所述输送箱(1)顶部的一侧固定连接有支撑板(10)，且支撑板(10)的表面固定连接有第四电机(26)，所述第四电机(26)的输出轴固定连接有壳体(19)，且壳体(19)内腔的底部固定连接有第三电机(16)，所述第三电机(16)的输出轴固定连接有离心筒(13)，离心筒(13)内腔的底部固定连接有第二电动伸缩杆(24)，且第二电动伸缩杆(24)的伸缩端固定连接有推板(14)，所述壳体(19)内腔的顶部固定连接有第一电动伸缩杆(20)，第一电动伸缩杆(20)的伸缩端固定连接有连接座(6)，且连接座(6)的内表面活动连接有压辊(21)，所述壳体(19)内腔的底部且位于压辊(21)的下端固定连接有金属导热板(4)，金属导热板(4)的内腔开设有预留槽(22)，且预留槽(22)内腔的顶部固定连接有加热板(5)。
2.根据权利要求1所述的一种污泥无害化处理设备，其特征在于：所述壳体(19)远离支撑板(10)的一侧开设有出料口(2)，输送箱(1)的顶部且靠近支撑板(10)的一端开设有进料口(9)。
3.根据权利要求1所述的一种污泥无害化处理设备，其特征在于：所述壳体(19)顶部的一侧通过合页活动连接有盖板(17)，且盖板(17)的表面固定连接有第一齿轮(12)。
4.根据权利要求3所述的一种污泥无害化处理设备，其特征在于：所述壳体(19)的表面且位于第一齿轮(12)的对应位置固定连接有第二电机(18)，第二电机(18)的输出轴固定连接有第二齿轮(11)，且第二齿轮(11)与第一齿轮(12)啮合连接。
5.根据权利要求1所述的一种污泥无害化处理设备，其特征在于：所述离心筒(13)内表面的上端开设有多个等角度分布的排水孔(15)，离心筒(13)的底部固定连接有电池盒(25)，且电池盒(25)的外侧开设有充电插孔(29)。
6.根据权利要求5所述的一种污泥无害化处理设备，其特征在于：所述电池盒(25)内腔的底部固定连接有蓄电池(31)，电池盒(25)的内侧固定连接有4G通信模块(30)，4G通信模块(30)包括4G网关和远程移动终端，且远程移动终端为接入4G网络的智能手机。
7.根据权利要求1所述的一种污泥无害化处理设备，其特征在于：所述壳体(19)内侧的上端嵌设有多个等角度分布的滚珠(23)，且滚珠(23)的外侧与离心筒(13)的外侧接触。
8.根据权利要求1所述的一种污泥无害化处理设备，其特征在于：所述壳体(19)表面的底部开设有出水口(27)，且出水口(27)的末端螺纹连接有密封盖。
9.根据权利要求1所述的一种污泥无害化处理设备，其特征在于：所述壳体(19)内表面的一端活动连接有多个等距分布的第二输送辊(3)，壳体(19)内表面的另一端活动连接有多个等距分布的第一输送辊(7)，且多个第一输送辊(7)之间以及多个第二输送辊(3)之间均通过传送带(8)传动连接。
10.根据权利要求9所述的一种污泥无害化处理设备，其特征在于：所述输送箱(1)表面的一侧固定连接有第一电机(28)，且第一电机(28)的输出轴通过皮带与第二输送辊(3)和第一输送辊(7)的背面传动连接。
发明内容
本发明的目的在于提供一种污泥无害化处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种污泥无害化处理设备，包括输送箱，所述输送箱顶部的一侧固定连接有支撑板，且支撑板的表面固定连接有第四电机，所述第四电机的输出轴固定连接有壳体，且壳体内腔的底部固定连接有第三电机，所述第三电机的输出轴固定连接有离心筒，离心筒内腔的底部固定连接有第二电动伸缩杆，且第二电动伸缩杆的伸缩端固定连接有推板，所述壳体内腔的顶部固定连接有第一电动伸缩杆，第一电动伸缩杆的伸缩端固定连接有连接座，且连接座的内表面活动连接有压辊，所述壳体内腔的底部且位于压辊的下端固定连接有金属导热板，金属导热板的内腔开设有预留槽，且预留槽内腔的顶部固定连接有加热板。
优选的，所述壳体远离支撑板的一侧开设有出料口，输送箱的顶部且靠近支撑板的一端开设有进料口。
优选的，所述壳体顶部的一侧通过合页活动连接有盖板，且盖板的表面固定连接有第一齿轮。
优选的，所述壳体的表面且位于第一齿轮的对应位置固定连接有第二电机，第二电机的输出轴固定连接有第二齿轮，且第二齿轮与第一齿轮啮合连接。
优选的，所述离心筒内表面的上端开设有多个等角度分布的排水孔，离心筒的底部固定连接有电池盒，且电池盒的外侧开设有充电插孔。
优选的，所述电池盒内腔的底部固定连接有蓄电池，电池盒的内侧固定连接有4G通信模块，4G通信模块包括4G网关和远程移动终端，且远程移动终端为接入4G网络的智能手机。
优选的，所述壳体内侧的上端嵌设有多个等角度分布的滚珠，且滚珠的外侧与离心筒的外侧接触。
优选的，所述壳体表面的底部开设有出水口，且出水口的末端螺纹连接有密封盖。
优选的，所述壳体内表面的一端活动连接有多个等距分布的第二输送辊，壳体内表面的另一端活动连接有多个等距分布的第一输送辊，且多个第一输送辊之间以及多个第二输送辊之间均通过传送带传动连接。
优选的，所述输送箱表面的一侧固定连接有第一电机，且第一电机的输出轴通过皮带与第二输送辊和第一输送辊的背面传动连接。
与现有技术相比，本发明的有益效果如下：
本发明设置了第三电机和离心筒，控制第三电机转动，可带动离心筒转动，从而达到对污泥进行脱水处理的目的，设置了第四电机，可将壳体的顶部转动到下方，设置了推板和第二电动伸缩杆，控制第二电动伸缩杆伸长，推板可将离心筒内脱水后的污泥推出，设置了第二输送辊、金属导热板、加热板、连接座、第一输送辊、传送带、第一电动伸缩杆、压辊、预留槽和第一电机，打开第一电机，第一电机在转动的同时会通过皮带带动第二输送辊和第一输送辊转动，从而可使传送带对脱水后的污泥进行自动输送处理，打开加热板，可对金属导热板以及整个输送箱内部空间进行加热处理，并可根据需要控制第一电动伸缩杆伸缩，可带动压辊上下移动，从而可将脱水后的污泥挤压成不同厚度的板状，方便后续的运输以及回收利用。
（发明人：钟云峰;钟云平）
