公布日：2023.11.07
申请日：2023.07.11
分类号：C02F1/00(2023.01)I;C02F1/66(2023.01)I;B01F27/90(2022.01)I;B01F27/191(2022.01)I;B01F27/1125(2022.01)I;B01F27/2122(2022.01)I;B01F27/213(2022.01)I;
C02F101/30(2006.01)N
摘要
本发明属于废水处理装置领域，尤其是一种农药生产废水处理装置，针对现有的过滤板很容易堵塞，中和剂与污水接触不够均匀，影响处理效果的问题，现提出如下方案，其包括中和箱，所述中和箱的一侧固定安装有过滤箱，中和箱的另一侧固定安装有药剂箱，所述过滤箱和中和箱上固定连通有同一个连接管，所述过滤箱内固定安装有过滤板，过滤板上设有多个过滤孔，所述过滤箱上设有疏通机构，所述中和箱的顶部开设有转动孔，本发明通过一个电机的运转，可以实现对农药生产废水的搅动、对中和剂的输送和对过滤板的疏通，可以使得中和剂与农药生产废水接触的更加均匀，对过滤孔进行疏通，避免堵塞，保持过滤效果。
权利要求书

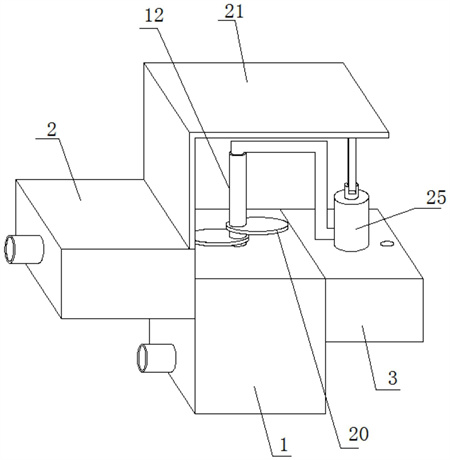

1.一种农药生产废水处理装置，包括中和箱(1)，其特征在于，所述中和箱(1)的一侧固定安装有过滤箱(2)，中和箱(1)的另一侧固定安装有药剂箱(3)，所述过滤箱(2)和中和箱(1)上固定连通有同一个连接管(5)，所述过滤箱(2)内固定安装有过滤板(7)，过滤板(7)上设有多个过滤孔(8)，所述过滤箱(2)上设有疏通机构，所述中和箱(1)的顶部开设有转动孔(40)，转动孔(40)内设有搅动杆(12)，搅动杆(12)的外侧固定安装有多个搅动叶(13)，多个搅动叶(13)均位于中和箱(1)内，所述搅动杆(12)的顶部开设有柱形槽(14)，柱形槽(14)的内壁开设有多个横孔(15)，多个搅动叶(13)的一侧均开设有凹槽(16)，凹槽(16)的内壁开设有多个喷孔(17)，柱形槽(14)通过横孔(15)与凹槽(16)连通，所述药剂箱(3)上设有药剂输送机构，药剂输送机构与搅动杆(12)配合，所述过滤箱(2)的顶部固定安装有L形板(21)，L形板(21)上设有转动机构，转动机构与搅动杆(12)配合，且L形板(21)上设有传动机构，转动机构通过传动机构与药剂输送机构连接，中和箱(1)的一侧固定连通有排污管(6)，排污管(6)上设有阀门。
2.根据权利要求1所述的一种农药生产废水处理装置，其特征在于，所述疏通机构包括滑动安装于过滤箱(2)一侧的两个推拉板(9)，两个推拉板(9)的一侧均延伸至过滤箱(2)内并固定安装有承载板(10)，两个承载板(10)的一侧均固定安装有多个疏通杆(11)，多个疏通杆(11)与多个过滤孔(8)配合，过滤箱(2)的另一侧设有进水管(4)。
3.根据权利要求2所述的一种农药生产废水处理装置，其特征在于，所述搅动杆(12)的外侧固定套设有两个凸轮(20)，两个凸轮(20)的外侧分别与两个推拉板(9)的另一侧接触，两个推拉板(9)的顶部均固定安装有复位板(18)，复位板(18)的一侧固定安装有弹簧(19)的一端，弹簧(19)的另一端与过滤箱(2)的一侧固定连接，过滤箱(2)的一侧开设有两个矩形横孔(38)，两个推拉板(9)的外侧分别与两个矩形横孔(8)的内壁滑动连接。
4.根据权利要求3所述的一种农药生产废水处理装置，其特征在于，所述药剂输送机构包括固定安装于药剂箱(3)顶部的中空柱(25)，中空柱(25)的底部固定连通有抽液管(26)的一端，抽液管(26)的另一端延伸至药剂箱(3)内。
5.根据权利要求4所述的一种农药生产废水处理装置，其特征在于，所述中空柱(25)上固定连通有输送管(27)，输送管(27)的一端外侧与柱形槽(14)的内壁接触，抽液管(26)和输送管(27)内均安装有单向阀(28)，位于抽液管(26)内的单向阀(28)的流向为从下至上，位于输送管(27)内的单向阀(28)的流向为从右至左。
6.根据权利要求5所述的一种农药生产废水处理装置，其特征在于，所述中空柱(25)内滑动安装有活塞(29)，活塞(29)的顶部固定安装有升降杆(30)，升降杆(30)的顶端延伸至中空柱(25)的上方。
7.根据权利要求6所述的一种农药生产废水处理装置，其特征在于，所述转动机构包括固定安装于L形板(21)上的电机(22)，电机(22)的输出轴上固定安装有第一锥齿轮(23)，第一锥齿轮(23)上啮合有第二锥齿轮(24)，第二锥齿轮(24)固定套设于搅动杆(12)的外侧。
8.根据权利要求7所述的一种农药生产废水处理装置，其特征在于，所述传动机构包括转动安装于L形板(21)上的传动杆(31)，传动杆(31)的一端固定安装有圆形板(32)，传动杆(31)与圆形板(32)同心，圆形板(32)的一端偏心转动安装有连接杆(33)，连接杆(33)的一端与升降板(30)的顶端转动连接。
9.根据权利要求8所述的一种农药生产废水处理装置，其特征在于，所述传动杆(31)的外侧固定套设有从动齿轮(35)，电机(22)的输出轴上固定套设有主动齿轮(34)，主动齿轮(34)与从动齿轮(35)啮合。
10.根据权利要求9所述的一种农药生产废水处理装置，其特征在于，所述药剂箱(3)的顶部设有注液口(37)，药剂箱(3)的顶部固定安装有支撑板(36)，支撑板(36)上开设有两个支撑孔，传动杆(31)和输送管(27)的外侧与两个支撑孔的内壁接触，中和箱(1)的顶部固定安装有轴承(39)，轴承(39)的内圈与搅动杆(12)的外侧固定连接。
发明内容
本发明的目的是为了解决现有技术中存在过滤板很容易堵塞，中和剂与污水接触不够均匀，影响处理效果的缺点，而提出的一种农药生产废水处理装置。
为了实现上述目的，本发明采用了如下技术方案：
一种农药生产废水处理装置，包括中和箱，所述中和箱的一侧固定安装有过滤箱，中和箱的另一侧固定安装有药剂箱，所述过滤箱和中和箱上固定连通有同一个连接管，所述过滤箱内固定安装有过滤板，过滤板上设有多个过滤孔，所述过滤箱上设有疏通机构，所述中和箱的顶部开设有转动孔，转动孔内设有搅动杆，搅动杆的外侧固定安装有多个搅动叶，多个搅动叶均位于中和箱内，所述搅动杆的顶部开设有柱形槽，柱形槽的内壁开设有多个横孔，多个搅动叶的一侧均开设有凹槽，凹槽的内壁开设有多个喷孔，柱形槽通过横孔与凹槽连通，所述药剂箱上设有药剂输送机构，药剂输送机构与搅动杆配合，所述过滤箱的顶部固定安装有L形板，L形板上设有转动机构，转动机构与搅动杆配合，且L形板上设有传动机构，转动机构通过传动机构与药剂输送机构连接，中和箱的一侧固定连通有排污管，排污管上设有阀门，所述疏通机构包括滑动安装于过滤箱一侧的两个推拉板，两个推拉板的一侧均延伸至过滤箱内并固定安装有承载板，两个承载板的一侧均固定安装有多个疏通杆，多个疏通杆与多个过滤孔配合，过滤箱的另一侧设有进水管，所述搅动杆的外侧固定套设有两个凸轮，两个凸轮的外侧分别与两个推拉板的另一侧接触，两个推拉板的顶部均固定安装有复位板，复位板的一侧固定安装有弹簧的一端，弹簧的另一端与过滤箱的一侧固定连接，过滤箱的一侧开设有两个矩形横孔，两个推拉板的外侧分别与两个矩形横孔的内壁滑动连接，所述药剂输送机构包括固定安装于药剂箱顶部的中空柱，中空柱的底部固定连通有抽液管的一端，抽液管的另一端延伸至药剂箱内，所述中空柱上固定连通有输送管，输送管的一端外侧与柱形槽的内壁接触，抽液管和输送管内均安装有单向阀，位于抽液管内的单向阀的流向为从下至上，位于输送管内的单向阀的流向为从右至左，所述中空柱内滑动安装有活塞，活塞的顶部固定安装有升降杆，升降杆的顶端延伸至中空柱的上方，所述转动机构包括固定安装于L形板上的电机，电机的输出轴上固定安装有第一锥齿轮，第一锥齿轮上啮合有第二锥齿轮，第二锥齿轮固定套设于搅动杆的外侧，所述传动机构包括转动安装于L形板上的传动杆，传动杆的一端固定安装有圆形板，传动杆与圆形板同心，圆形板的一端偏心转动安装有连接杆，连接杆的一端与升降板的顶端转动连接，所述传动杆的外侧固定套设有从动齿轮，电机的输出轴上固定套设有主动齿轮，主动齿轮与从动齿轮啮合，所述药剂箱的顶部设有注液口，药剂箱的顶部固定安装有支撑板，支撑板上开设有两个支撑孔，传动杆和输送管的外侧与两个支撑孔的内壁接触，中和箱的顶部固定安装有轴承，轴承的内圈与搅动杆的外侧固定连接。
本发明中，所述一种农药生产废水处理装置的有益效果：
农药生产废水从进水管进入过滤箱，通过过滤板对农药生产废水进行过滤，过滤后的农药生产废水从连接管进入中和箱内，通过电机带动第一锥齿轮和主动齿轮转动，第一锥齿轮带动第二锥齿轮转动，第二锥齿轮带动搅动杆转动，搅动杆带动多个搅动叶转动，对农药生产废水进行搅动；
通过抽液管对药剂箱内的中和剂进行抽取，中和剂进入中空柱内，当活塞向下移动时，中和剂被挤入输送管，再从输送管进入柱形槽，从多个横孔进入多个凹槽内，最后通过多个喷孔均匀喷出，使得中和剂与农药生产废水接触的更加均匀；
通过搅动杆的转动带动两个凸轮转动，两个凸轮转动配合弹簧的复位会使得两个推拉板水平往复移动，两个推拉板交替运动，两个推拉板带动两个承载板交替往复移动，从而使得疏通杆可以穿过过滤孔，对过滤孔进行疏通，避免堵塞，保持过滤效果；
本发明通过一个电机的运转，可以实现对农药生产废水的搅动、对中和剂的输送和对过滤板的疏通，可以使得中和剂与农药生产废水接触的更加均匀，对过滤孔进行疏通，避免堵塞，保持过滤效果。
（发明人：杨金珠;黄天杰;郑加茂;陈明朗）
