公布日：2024.04.26
申请日：2024.01.23
分类号：B01D61/00(2006.01)I;B01D61/08(2006.01)I;B01D61/10(2006.01)I;B01D65/02(2006.01)I;C02F1/44(2023.01)I
摘要
本发明涉及污水处理技术领域，特别涉及一种利用纳滤膜处理污水的装置及方法,包括污水管道、排水管、环形限位板、纳滤膜、支撑仓、避让孔、排水口更换单元、检修门开合单元、辅助装卸单元。现有的纳滤膜在清理工作进行时需要停止膜体的工作即停机清理，停机时间较长，且人工安装纳滤膜时，效率较低，还可能存在不慎损伤纳滤膜的问题。而本发明提供的一种利用纳滤膜处理污水的装置及方法所采用的排水口更换单元、检修门开合单元与辅助装卸单元配合，可以实现对纳滤膜进行交替装卸更换工作，可以避免清理纳滤膜时需要停机的问题，有效提高纳滤膜装卸效率，可以大幅减少停机时间，提高污水处理工作效率。
权利要求书

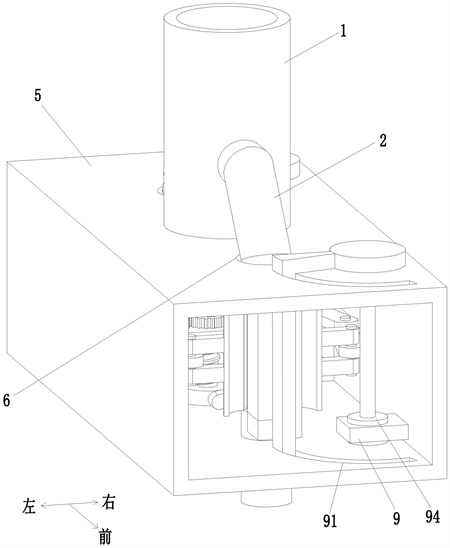

1.一种利用纳滤膜处理污水的装置，包括污水管道（1），其特征在于：所述污水管道（1）下侧前后对称连通有排水管（2），排水管（2）内上下两侧均安装有环形限位板（3），上下两个环形限位板（3）之间放置有纳滤膜（4），前后两个排水管（2）与污水管道（1）共同安装有支撑仓（5），支撑仓（5）上端对应前后两个排水管（2）均开设有避让孔（6），支撑仓（5）中部对应污水管道（1）设置有用于封堵任意一个排水管（2）的排水口更换单元（7），支撑仓（5）内对应前后两个纳滤膜（4）的位置设置有检修门开合单元（8），支撑仓（5）内前后两侧均设置有用于将纳滤膜（4）安装在排水管（2）内的辅助装卸单元（9）；所述排水口更换单元（7）包括间歇转动连接于污水管道（1）内壁上的圆形密封板（75），圆形密封板（75）位于前后两个排水管（2）输入管口的下端，圆形密封板（75）上端对应前侧的排水管（2）输入管口安装有半圆座（76），半圆座（76）弧形端面转动贴合于污水管道（1）内壁上，且半圆座（76）弧形端面对应前侧的排水管（2）输入管口开设有安装孔（77），安装孔（77）内滑动安装有半圆头密封柱（78），半圆头密封柱（78）的垂直端面通过多个一号压缩弹簧（79）连接于安装孔（77）内壁上，且半圆头密封柱（78）的球形端面伸入前侧的排水管（2）内；所述检修门开合单元（8）包括前后两个排水管（2）分别对应纳滤膜（4）设置的开合机构（81），且排水口更换单元（7）上对应开合机构（81）设置有对向抵紧机构（82）；所述对向抵紧机构（82）包括两个左右对称分布的摇杆抵紧组件，所述摇杆抵紧组件包括往复转动的连接轴棒（830），连接轴棒（830）固定套设有连接板（831），连接板（831）前后两端均铰接有支撑摇杆（832），且连接板（831）下端对应支撑摇杆（832）安装有V型限位板（833），支撑摇杆（832）远离连接板（831）的一端贯穿安装有支撑圆杆（834）；所述开合机构（81）包括前后两个排水管（2）前后相背端对应纳滤膜（4）的位置均开设的半环形缺口（811），排水管（2）于半环形缺口（811）左右两端均铰接有半弧形检修门（812），相邻的两个半弧形检修门（812）组成为一个完整的半环形检修门，相邻的两个半弧形检修门（812）外侧壁上下对称安装有抵推杆（813），且同一侧的上下两个抵推杆（813）均转动套设于支撑圆杆（834）上；所述对向抵紧机构（82）还包括用于驱动两个连接轴棒（830）同步反向旋转的驱动组件，驱动组件包括支撑仓（5）内设置的轴套（821），轴套（821）外壁设置有螺旋槽，轴套（821）下端固定套设有环形底板（822），支撑仓（5）内壁右侧通过电机座安装有正反转电机（823），正反转电机（823）的输出轴连接有Y形摆杆（824），Y形摆杆（824）两个倾斜端相对侧均开设有腰型滑槽（835），腰型滑槽（835）内滑动安装有凸起圆柱（825），凸起圆柱（825）转动连接于环形底板（822）外壁上，且支撑仓（5）内左右侧壁共同安装有支撑板（826），支撑板（826）上对应轴套（821）开设有圆形通孔（827），支撑板（826）上端转动安装有齿环（828），齿环（828）内壁左右两侧分别安装有半圆头滑杆（837），左右两个半圆头滑杆(837)端部均位于轴套(821)的螺旋槽内，支撑板（826）上端于齿环（828）右侧转动安装有传动齿轮（836），齿环（828）与传动齿轮（836）相啮合，支撑板（826）上端左右两侧均转动安装有一号不完全齿轮（829），左侧的一号不完全齿轮（829）与齿环（828）相啮合，右侧的一号不完全齿轮（829）与传动齿轮（836）相啮合，齿环（828）与传动齿轮（836）直径相同，左右两个一号不完全齿轮（829）直径相同，连接轴棒（830）设置在一号不完全齿轮（829）的上端；所述排水口更换单元（7）还包括支撑仓（5）底端通过电机座安装的旋转电机（71），旋转电机（71）的输出轴安装有二号不完全齿轮（72），二号不完全齿轮（72）转动连接于支撑仓（5）底端上，支撑仓（5）底端转动安装有被动齿轮（73），被动齿轮（73）与二号不完全齿轮（72）相啮合，被动齿轮（73）上端安装有传动轴（74），传动轴（74）转动贯穿支撑仓（5）上下两端，且传动轴（74）活动贴合于轴套（821）内壁，传动轴（74）上端安装有一号齿轮柱（61），支撑仓5上端转动安装有二号齿轮柱（62），一号齿轮柱（61）与二号齿轮柱（62）相啮合，二号齿轮柱（62）上端安装有连接轴（63），圆形密封板（75）安装在连接轴（63）的上端；所述辅助装卸单元（9）包括支撑仓（5）内上下两端对应排水管（2）的位置均开设的弧形滑槽（91），上下两个弧形滑槽（91）共同滑动安装有弧形滑杆（92），支撑仓（5）上下两端均转动安装有转盘（93），支撑仓（5）内通过电机座安装有双轴电机（94），双轴电机（94）位于下侧的输出轴转动贯穿支撑仓（5）并连接于下侧的转盘（93）上，双轴电机（94）位于上侧的输出轴连接有转动轴（95），转动轴（95）上端转动贯穿支撑仓（5）并连接于上侧的转盘（93）上，且上下两个转盘（93）均通过连接杆（96）连接于对应的弧形滑杆（92）上，弧形滑杆（92）对应排水管（2）的一端安装有贴合于纳滤膜（4）外壁的吸盘（97），吸盘（97）上下两端共同安装有辅助支撑组件；所述辅助支撑组件包括吸盘（97）上下两端均安装的贴合于排水管（2）外壁的安装板（98），安装板（98）对应排水管（2）的一端开设有导引滑槽（99），导引滑槽（99）内滑动安装有贴合于排水管（2）外壁的支撑滑板（100），支撑滑板（100）远离排水管（2）的一端通过二号压缩弹簧（101）连接于导引滑槽（99）内壁上。
2.一种利用纳滤膜处理污水的方法，其特征在于，采用如权利要求1所述的一种利用纳滤膜处理污水的装置配合完成，包括以下步骤：S1、安装纳滤膜（4）：通过检修门开合单元（8）与辅助装卸单元（9）配合，依次打开两个排水管（2）的检修门后，将纳滤膜（4）依次放入两个排水管（2）内，控制污水放入污水管道（1）内；S2、污水净化：污水由没有被堵住的排水管（2）输入管口流入至对应的纳滤膜（4）内，去除污水的杂质异物；S3、更换排水管（2）输入管口：纳滤膜（4）需要清洁时，通过排水口更换单元（7）控制当前所封堵的排水管（2）输入管口打开，并对需要清洁纳滤膜（4）的排水管（2）输入管口进行封堵；S4、装卸纳滤膜（4）：通过检修门开合单元（8）与辅助支撑组件配合，将排水管（2）内需要清洁的纳滤膜（4）取出再放入干净的纳滤膜（4）；S5、人工清洁：由人工对取出的纳滤膜（4）进行清洁工作，以便循环使用。
发明内容
要解决的技术问题:本发明提供的一种利用纳滤膜处理污水的装置及方法，可以解决上述提到的问题。
技术方案:为了实现上述目的，本发明采用以下技术方案，一种利用纳滤膜处理污水的装置，包括污水管道，所述污水管道下侧前后对称连通有排水管，排水管内上下两侧均安装有环形限位板，上下两个环形限位板之间放置有纳滤膜，前后两个排水管与污水管道共同安装有支撑仓，支撑仓上端对应前后两个排水管均开设有避让孔，支撑仓中部对应污水管道设置有排水口更换单元，支撑仓内对应前后两个纳滤膜的位置设置有检修门开合单元，支撑仓内前后两侧均设置有用于将纳滤膜安装在排水管内的辅助装卸单元。
所述排水口更换单元包括间歇转动连接于污水管道内壁上的圆形密封板，圆形密封板位于前后两个排水管输入管口的下端，圆形密封板上端对应前侧的排水管输入管口安装有半圆座，半圆座弧形端面转动贴合于污水管道内壁上，且半圆座弧形端面对应前侧的排水管输入管口开设有安装孔，安装孔内滑动安装有半圆头密封柱，半圆头密封柱的垂直端面通过多个一号压缩弹簧连接于安装孔内壁上，且半圆头密封柱的球形端面伸入前侧的排水管内。
所述检修门开合单元包括前后两个排水管分别对应纳滤膜设置的开合机构，且排水口更换单元上对应开合机构设置有对向抵紧机构。
所述对向抵紧机构包括两个左右对称分布的摇杆抵紧组件，所述摇杆抵紧组件包括往复转动的连接轴棒，连接轴棒固定套设有连接板，连接板前后两端均铰接有支撑摇杆，且连接板下端对应支撑摇杆安装有V型限位板，支撑摇杆远离连接板的一端贯穿安装有支撑圆杆。
所述开合机构包括前后两个排水管前后相背端对应纳滤膜的位置均开设的半环形缺口，排水管于半环形缺口左右两端均铰接有半弧形检修门，相邻的两个半弧形检修门组成为一个完整的半环形检修门，相邻的两个半弧形检修门外侧壁上下对称安装有抵推杆，且同一侧的上下两个抵推杆均转动套设于支撑圆杆上。
优选的，所述对向抵紧机构还包括用于驱动两个连接轴棒同步反向旋转的驱动组件，驱动组件包括支撑仓内设置的轴套，轴套外壁设置有螺旋槽，轴套下端固定套设有环形底板，支撑仓内壁右侧通过电机座安装有正反转电机，正反转电机的输出轴连接有Y形摆杆，Y形摆杆两个倾斜端相对侧均开设有腰型滑槽，腰型滑槽内滑动安装有凸起圆柱，凸起圆柱转动连接于环形底板外壁上，且支撑仓内左右侧壁共同安装有支撑板，支撑板上对应轴套开设有圆形通孔，支撑板上端转动安装有齿环，齿环内壁左右两侧分别安装有半圆头滑杆，左右两个半圆头滑杆端部均位于轴套的螺旋槽内，支撑板上端于齿环右侧转动安装有传动齿轮，齿环与传动齿轮相啮合，支撑板上端左右两侧均转动安装有一号不完全齿轮，左侧的一号不完全齿轮与齿环相啮合，右侧的一号不完全齿轮与传动齿轮相啮合，齿环与传动齿轮直径相同，左右两个一号不完全齿轮直径相同，连接轴棒设置在一号不完全齿轮的上端。
优选的，所述所述排水口更换单元还包括支撑仓底端通过电机座安装的旋转电机，旋转电机的输出轴安装有二号不完全齿轮，二号不完全齿轮转动连接于支撑仓底端上，支撑仓底端转动安装有被动齿轮，被动齿轮与二号不完全齿轮相啮合，被动齿轮上端安装有传动轴，传动轴转动贯穿支撑仓上下两端，且传动轴活动贴合于轴套内壁，传动轴上端安装有一号齿轮柱，支撑仓上端转动安装有二号齿轮柱，一号齿轮柱与二号齿轮柱相啮合，二号齿轮柱上端安装有连接轴，圆形密封板安装在连接轴的上端。
优选的，所述辅助装卸单元包括支撑仓内上下两端对应排水管的位置均开设的弧形滑槽，上下两个弧形滑槽共同滑动安装有弧形滑杆，支撑仓上下两端均转动安装有转盘，支撑仓内通过电机座安装有双轴电机，双轴电机位于下侧的输出轴转动贯穿支撑仓并连接于下侧的转盘上，双轴电机位于上侧的输出轴连接有转动轴，转动轴上端转动贯穿支撑仓并连接于上侧的转盘上，且上下两个转盘均通过连接杆连接于对应的弧形滑杆上，弧形滑杆对应排水管的一端安装有贴合于纳滤膜外壁的吸盘，吸盘上下两端共同安装有辅助支撑组件。
优选的，所述辅助支撑组件包括吸盘上下两端均安装的贴合于排水管外壁的安装板，安装板对应排水管的一端开设有导引滑槽，导引滑槽内滑动安装有贴合于排水管外壁的支撑滑板，支撑滑板远离排水管的一端通过二号压缩弹簧连接于导引滑槽内壁上。
一种利用纳滤膜处理污水的方法，采用如上所述的一种利用纳滤膜处理污水的装置配合完成，包括以下步骤：S1、安装纳滤膜：通过检修门开合单元与辅助装卸单元配合，依次交替打开两个排水管的检修门后，将纳滤膜依次放入两个排水管内，控制污水放入污水管道内。
S2、污水净化：污水由没有被堵住的排水管输入管口流入至对应的纳滤膜内，去除污水的杂质异物。
S3、更换排水管输入管口：当纳滤膜需要清洁时，通过排水口更换单元控制当前所封堵的排水管输入管口打开，并对需要清洁纳滤膜的排水管输入管口进行封堵。
S4、装卸纳滤膜：通过检修门开合单元与辅助支撑组件配合，将排水管内需要清洁的纳滤膜取出再放入干净的纳滤膜。
S5、人工清洁：由人工对取出的纳滤膜进行清洁工作，以便循环使用。
有益效果:1.本发明提供的一种利用纳滤膜处理污水的装置及方法所采用的检修门开合单元与排水口更换单元，可以控制前后两个排水管依次被密封堵塞，且可以控制前后两个排水管上的两个半弧形检修门对向开合，从而实现对纳滤膜进行交替装卸更换工作，提高污水净化效率。
2.本发明提供的一种利用纳滤膜处理污水的装置及方法所采用的检修门开合单元与辅助装卸单元配合，可以依次对前后两个排水管的纳滤膜进行辅助装卸工作，避免人工装卸纳滤膜可能物理损伤纳滤膜的问题，有效提高纳滤膜装卸效率。
3.本发明提供的一种利用纳滤膜处理污水的装置及方法所采用的排水口更换单元、检修门开合单元与辅助装卸单元配合，可以避免清理纳滤膜时需要停机的问题，提高污水的处理工作效率，且纳滤膜装卸工作便捷，安装位置准确。
（发明人：刘振超）
